PC817 OptoCoupler: функціональність та сучасні програми

Оптокольтери, як і PC817, є основними компонентами, які дозволяють електричну ізоляцію між різними ділянками ланцюга, зберігаючи безперебійне спілкування.Використовуючи внутрішній світлодіод та фототранзистор, PC817 перетворює електричні сигнали у світло і назад, гарантуючи, що вхідні та вихідні схеми залишаються ізольованими.Ця ізоляція здебільшого є цінною для захисту чутливих компонентів від високої напруги та електричного шуму, що робить PC817 універсальним рішенням для застосувань, починаючи від промислової автоматизації до побутової електроніки.

Каталог

Що саме є оптокопоратом PC817?

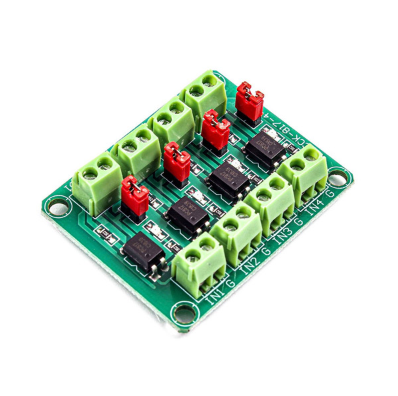

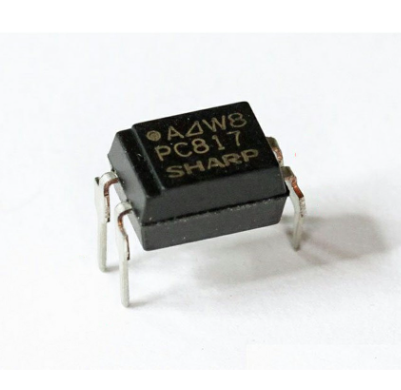

З PC817 OptoCoupler - це делікатний, але надійний пристрій, розроблений, щоб запропонувати електричну ізоляцію між двома окремими ланцюгами.Цей розділення досягається за допомогою геніального внутрішнього механізму, який включає як інфрачервоний світлодіод, так і фототранзіст.Ці компоненти зручно розміщуються в компактній чотирикветративній інтегрованій схемі (ІС).Коли застосовується вхідна напруга, інфрачервоний світлодіод випромінює світло, яке згодом виявляється фототранцистором на вихідному кінці.Маючи здатність керувати максимальним вихідним струмом 50 мА та вхідною напругою 30 В, PC817 виявляється дуже універсальним, особливо в середовищах, що зазнають значного електричного шуму або екстремальних температур.

Оптокольтери, такі як PC817, знаходять своє місце в численних сучасних електронних додатках, включаючи регулювання живлення, контроль двигуна та інтерфейси зв'язку з двигуном.Їх основна функція полягає у захисті систем, що отримують сигнал від високих напруг, тим самим зберігаючи операційну безпеку та цілісність.У налаштуваннях, обтяжених значним електричним шумом, як, наприклад, системи промислової автоматизації або автомобільну електроніку, PC817 виділяється за підтримки чистоти сигналу та зменшення перешкод.Ви віддаєте перевагу цим оптокуплампатам у таких сценаріях завдяки їх володінню у збереженні вірності сигналу на тлі потенційних збоїв.Цей метод виключає небезпеку прямого електричного з'єднання між секціями високої та низької напруги, захищаючи тим самим делікатні компоненти.

PC817 призначений для відображення постійної надійності як на відкритому відкритій установці, так і в складних приміщеннях у приміщенні.Її внутрішні елементи побудовані для переживання таких суворих умов, зберігаючи оперативну стабільність.Ці характеристики позиціонують PC817 як ідеальний вибір для аерокосмічних, військових та зовнішніх промислових застосувань, де довговічність та стійкість є серйозними.

Операція PC817

OptoCoupler PC817 - це інтеграція інфрачервоного світлодіодного світлодіода та фототранцистера в межах однієї упаковки.Коли застосовується вхідна напруга, інфрачервоний світлодіод випромінює промінь світла, який перетинає проміжок, щоб висвітлити фототранзістор на протилежній стороні.У відповідь на світло, цей фототранзістор генерує струм, який потім діє як вхід для інших частин ланцюга.Часто ви можете знайти розраду, знаючи, що цей простий механізм забезпечує безперебійну передачу сигналу.

Ізоляція сигналу

Однією з чудових особливостей PC817 є його роль у передачі електричних сигналів між двома схемами, які повинні залишатися ізольованими.Ця ізоляція стає дуже цінною у сценаріях, коли контроль рівня високої напруги є необхідним, не встановлюючи прямого зв’язку.Зберігаючи окремі вхідні та вихідні ланцюги, оптокопоратор запобігає переходу будь -яких коливань або шипів напруги та потенційно пошкодження чутливої ​​вихідної сторони.У полях управління двигуном, живленнях та системах автоматизації цей принцип часто використовується як для досягнення безпеки, так і надійності.

Застосування в елементах управління двигуном

У системах управління двигуном оптокопоратор PC817 служить лінчпіном.Він керує перемикаючими діями в межах ланцюгів, які керують двигунами, гарантуючи, що сигнали управління залишаються електрично ізольованими з ділянок високої потужності.Ця практика сприяє утримуванню електричного шуму від каламутування контрольних сигналів, тим самим зміцнюючи стабільність системи.

Використання живлення

OptoCoupfers PC817 є помітними у схемах живлення, особливо в межах зворотних зв'язків та контрольних петлі.У джерелах живлення комутаторів (SMPS) оптокупольер передає статус виходу назад до центрального контролера, тим самим підтримуючи безпеку та цілісність пристрою.Досвід показав, що така ізоляція використовується як для захисту, так і для довговічності пристрою.

Реалізація систем автоматизації

Системи автоматизації надзвичайно виграють від можливості PC817 передавати сигнали по ізольованих межах.Ця функція є ключовою у програмованих логічних контролерах (PLC) та різних установках промислової автоматизації, де датчики та приводи повинні взаємодіяти без взаємних перешкод.Ви можете регулярно використовувати оптокупольчики для захисту делікатних контрольних схем, підкреслюючи значення ізоляції в складних системах.

PC817 Довгострокове використання в схемі

Щоб захистити довгострокову функціональність оптококолера PC817 у вашій схемі, бажано старанно керувати ІЧ-світловим струмом та робочою температурою.Продуманий розгляд цих аспектів може значно продовжити тривалість життя та надійність пристрою.

Необхідно підтримувати ІЧ -світлодіодний струм нижче 50 мА.Для досягнення цього використовуйте резистор, що обмежує струм.Точне значення резистора слід обчислити, використовуючи закон OHM (v = ir), враховуючи напругу вашої живлення та бажаний струм.Правильний розрахунок запобігає надмірному потоку струму, гарантуючи, що ІЧ -світлодіод зберігає свою оптимальну функціональність протягом тривалих тривалості.Часто можна спостерігати, що експлуатація ІЧ-світлодіода на струмах нижче 50 мА, приблизно 20-30 мА може значно продовжити термін експлуатації компонента, не впливаючи на продуктивність.Це коригування вводить захисний буфер, що пояснює зміни умов ланцюга та виготовлення розбіжностей.

Надійна робота PC817 значно залежить від підтримки оптимального діапазону температури.Він ефективно функціонує від -30 ° С і 100 ° С.Перевищення цих меж може викликати термічне напруження, викликаючи потенційну збій пристрою.У практичних сценаріях підтримка температури навколишнього середовища в межах цього діапазону забезпечує стабільність та надійність оптокольера.Наприклад, інтеграція теплових раковин або механізмів охолодження у високотемпературних умовах допомагає керувати зайвим теплом і зберігає цілісність PC817, запобігаючи передчасному зносу.Використання регулярних практик моніторингу та впровадження невдач-сафів для коливань температури показало позитивні результати в різних додатках.Використовуючи датчики температури та систем управління, умови експлуатації можуть бути динамічно відрегульовані для підтримки рекомендованого діапазону, пом'якшуючи ризики, пов'язані з температурними крайнощами.

Застосування оптокопора PC817

OptoCoupler PC817 знаходить своє місце в безлічі додатків, кожна з яких використовує свою унікальну здатність забезпечити електричну ізоляцію та пом'якшити перешкоди.

Перемикання джерел живлення

OptoCoupfers PC817 є основними для комутації джерел живлення, де вони виділяють керовані схеми з високих рівнів напруги.Ця практика підвищує надійність та безпеку під час перетворення електроенергії.Ви можете покластися на оптокуперів, щоб пом'якшити шипи напруги, сприяючи міцності та надійності цих одиниць живлення.

Ізольована передача сигналу

У промислових умовах електричний шум є постійною проблемою для передачі сигналу.PC817 OptoCoupler ізолює та захищає схеми управління від цього шуму, підтримуючи ясність сигналу.Широке тестування гарантує, що зв'язок пристрою залишається без перешкод навіть у найбільш несприятливих умовах.

Управління двигуном

Двигуни генерують перехідні високої напруги, які загрожують контрольній електроніці.OptoCoupler PC817 забезпечує буфер, виділяючи ці схеми від таких шкідливих ефектів.Практичні програми виявляють, що ця ізоляція значно знижує збої системи, оптимізуючи ефективність та надійність двигуна.

Інтерфейси мікроконтролера

Мікроконтролери взаємодії із зовнішніми пристроями вимагають надійної ізоляції, щоб запобігти пошкодженню від розбіжностей напруги.OptoCoupler PC817 перевершує цю роль.Розробники користуються цією особливістю для підвищення довговічності та функціональності мікроконтроллерних систем, зосередження уваги на плавній інтеграції та ефективному управлінні несправністю.

Аудіо обладнання

Для аудіозаписів для вищої якості звуку необхідні підтримка незайманих, без перешкод.Посібник PC817 OptoCoupler шляхом виділення різних частин аудіо обладнання, зменшуючи перешкоди для шуму.Часто можна використовувати ці оптокольби для підтримки вірності аудіо, особливо у споруджених шумі.

Медичні пристрої

У медичних пристроях переважно для моніторингу, безпеки та надійності пацієнтів небезпечні.OptoCoupler PC817 забезпечує безпечну та ізольовану передачу сигналу, запобігаючи електричній небезпеці пацієнтам.Ви можете суворо перевірити ці системи, щоб відповідати суворим стандартам безпеки, покладаючись на оптокольпи, щоб перевищити ці вимоги.

Комунікація даних

Підтримка цілісності даних у системах зв'язку включає управління електричними перешкодами та аномаліями напруги.OptoCoupler PC817 виділяє схеми зв'язку, захищаючи від цих питань.Експерти з телекомунікацій впроваджують цих ізоляторів для підвищення стійкості та продуктивності мережі.

Системи управління акумуляторами

Зростання відновлюваної енергії підкреслює необхідність ефективних систем управління акумуляторами.У межах цих систем оптокольлер PC817 затягує електронні елементи керування від шкідливих сплесків напруги та електричного шуму.Відновлювана енергія включає в себе ці оптокопуатори для підвищення безпеки та ефективності акумуляторних систем, що сприяє сталому управлінню енергетичними ресурсами.

Схема схеми PC817 IC OptoCoupler

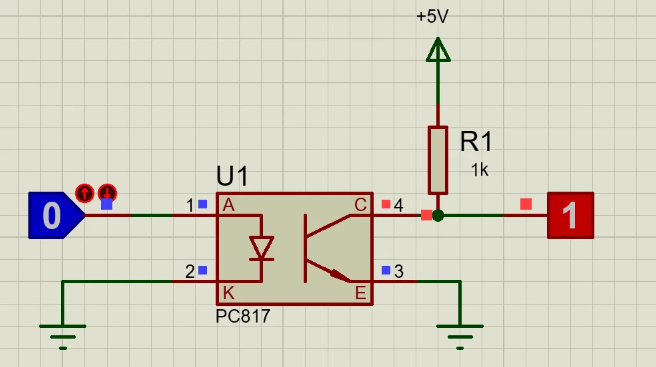

У початкових налаштуваннях, що містять OptoCoupler PC817 IC, світлодіод живиться від акумулятора 9В, модерується 10 -кратним резистором і керується за допомогою комутатора.Після того, як ІЧ -світлодіод буде активований, він стимулює фототранцистор всередині оптокупора, ініціюючи механізм комутації для підключених пристроїв, таких як реле або інші електронні компоненти.Оптокопулі відіграють головну роль у відокремленні різних розділів ланцюга.Цей розділення служить для захисту чутливих деталей від високих перехідних напруг та шуму.Ви часто можете підкреслити важливість вибору відповідних компонентів для забезпечення довговічності ланцюга та оптимальної функції.Наприклад, використання резистора з більш високими рівнями толерантності може керувати коливаннями струму, забезпечуючи кращий захист до світлодіодів від потенційної шкоди.

Внутрішня робота PC817 передбачає перетворення електричних сигналів у світло, що потім перетинає ізоляційний бар'єр і перетворюється назад в електричні сигнали.Цей метод полегшує передачу сигналу без прямого електричного підключення, а також підтримує швидкі швидкості комутації.Контексти промислової машини в основному отримують користь від схем OptoCoupler.Вони ефективно ізолюють схеми управління низькою напругою з високостільного обладнання, що сприяють захищеним та стабільним операціям.Більше того, додавання резистора до фототранцисттора допомагає підтримувати постійний рівень виходу на тлі різних умов.

Для фактичних застосувань екранувати інфрачервоний світлодіод в оптокоплер від поточних сплесків серйозно.Додавання ретельно обчисленого резистора, що обмежує струм, на основі напруги вперед та бажаного струму, може пом'якшити такі ризики.Ви часто можете інтегрувати додаткові компоненти, такі як конденсатори для фільтрування шуму або діодів Zener для регулювання напруги для подальшої продуктивності ланцюга.Термальне управління також є ключовим фактором.Надлишок тепла може погіршити оптокупольник та пов'язані з цим компоненти з часом.Використання теплових раковин або забезпечення належної вентиляції може полегшити ці теплові проблеми, що призводить до підвищення надійності ланцюга.

Особливості PC817 OptoCoupler

OptoCoupler PC817 демонструє різноманітні атрибути, які покращують його корисність у різноманітних електронних додатках.

•Оптична ізоляція: PC817 використовує світлодіод у поєднанні з фототранзістером, щоб увімкнути передачу сигналу без фізичного контакту, значно зменшуючи електричний шум і зменшуючи ризик переплати напруги.

•Компактний розмір: Його невеликі розміри роблять PC817, головним чином, підходячи для дощок високої щільності, відповідаючи вимогам сучасних, космічних електронних конструкцій.

•Низьке споживання електроенергії: Запланований для роботи з мінімальною потужністю, PC817 ідеально підходить для використання на пристроях, що працюють на батареї, де збереження енергії є головним пріоритетом.

•Висока ізоляційна напруга: Здатний підтримувати високу ізоляційну напругу, PC817 переважає у середовищах високої напруги, забезпечуючи безпеку та надійну продуктивність.

•Широкий діапазон температури: PC817 надійно функціонує в широкому діапазоні температур, від побутової електроніки до промислових додатків, демонструючи її універсальність.

•Швидкий час реагування: Здатність PC817 швидко обробляти сигнали робить її неоціненною для додатків, де швидка передача даних є обов'язковою.

•Універсальність: Його пристосованість для перемикання, ізоляції та зміщення рівня дозволяє використовувати PC817 у численних електронних системах, що відображає його багатофункціональний характер.

•Надійність: Демонструючи послідовну довговічність у різних налаштуваннях, PC817 зарекомендував себе надійною для тривалого використання в електронних схемах.

•Широкий спектр додатків: PC817 знаходить використання у широкому спектрі галузей, від систем автоматизації до побутової електроніки, підкреслюючи її здатність задовольнити різноманітні технічні потреби.

•Економічний: Пропонуючи бюджетну альтернативу більш дорогим трансформаторам та ізоляторам, PC817 забезпечує практичне рішення, не жертвуючи якістю чи продуктивністю.

Висновок

OptoCoupler PC817 пропонує практичне рішення для підтримки електричної ізоляції, забезпечуючи надійну передачу сигналу.Його здатність захищати схеми від ризиків високої напруги та перешкод для шуму робить його необхідним у широкому діапазоні застосувань.Незважаючи на те, що він може не підходити для швидкісної передачі даних, його універсальність, довговічність та економічна ефективність дозволяють підвищити безпеку та ефективність різних електронних систем.

Часті запитання [FAQ]

1. Які типові застосування оптокуперів PC817?

OptoCoupfers PC817 опиняються в широкому спектрі налаштувань.У промислової автоматизації вони підвищують імунітет шуму для складної машини, забезпечують ізоляцію сигналу для захисту делікатних схем та полегшення перемикання, що контролюється напругою, для управління різноманітними операційними станами.У телекомунікаціях вони забезпечують кристально чисту передачу сигналу, незважаючи на будь-який електричний шум, фактор, який підтримує безперебійне спілкування.Медичні пристрої отримують користь від PC817 для безпечної ізоляції між обладнанням, пов'язаним з пацієнтом та іншими схемами, надаючи пріоритетність безпеки пацієнтів.У світі автомобільної електроніки ці оптокольтери в основному призначені для виділення сигналів управління, тим самим підвищуючи безпеку та надійність системи.Нарешті, в побутовій електроніці вони є основними для управління живленням та підвищення вашої чутливості до інтерфейсу.

2. Яка максимальна напруга ізоляції OptoCoupler PC817?

Максимальна напруга ізоляції оптокуперів PC817 залежить від конкретних деталей моделі.Зазвичай ці пристрої оцінюються для терпіння напруги ізоляції від декількох сотень до декількох тисяч вольт.Ця стійкість до умов високої напруги є динамічною для безпечної роботи в умовах високої напруги, що захищають чутливі компоненти від потенційних електричних сплесків.

3. Чи чутливі до полярності PC817?

PC817 Оптокупольчики не є полярним чутливим до полярності.Однак дотримання правильної конфігурації виводу є обов'язковим для належної роботи.Забезпечення правильного зв’язку між анодом та катодом світлодіодної частини, а також транзисторною стороною необхідний для досягнення оптимальної функціональності.Дотримуючись конвенцій проводки, старанно виключає мізерність і сприяє довговічності та ефективності електронних систем.

4. Як оптокуполер PC817 впливає на цілісність сигналу?

Підтримка цілісності сигналу - це функція ключового каменю оптокольників PC817, особливо в налаштуваннях, що переповнюються електричним шумом та коливаннями.Забезпечуючи гальванічну ізоляцію між входом та виходом, ці пристрої ефективно знижують перешкоди, тим самим зберігаючи чистоту сигналу.Цей атрибут необхідний для систем, які вимагають високої точності та надійності, гарантуючи, що переданий сигнал залишається недоторканим та точним.

5. Які фактори слід враховувати при виборі OptoCoupler PC817?

Вибираючи оптокоплер PC817, декілька міркувань вступають у ігрову напругу ізоляції введення-виводу, що відповідає допускам напруги до потреб вашої програми.Забезпечення пристрою може передати достатній струм для вимог вашої системи.Вибір пристрою, який відповідає вимогам швидкості вашої системи.Забезпечення надійної роботи в різних умовах навколишнього середовища.
