RT9193 Ultra-Fast CMOS LDO регулятор: Комплексна таблиця, функції та технічні характеристики

У світі, що швидко розвивається, портативних РФ та бездротових технологій, RT9193 постає як високопродуктивний, ультрашвидкий регулятор, який завдає балансу між компактним дизайном та ефективним управлінням живленням.У цій статті досліджується таблиця набору даних RT9193, конфігурація PIN -кодиків, технічні характеристики та практичні додатки, підкреслюючи, як вона служить серйозною складовою в сучасній електроніці.Відомий своєю надійністю та пристосованою, RT9193 підтримує стабільну продуктивність у різних пристроях, від мобільного зв'язку до обчислювальних аксесуарів, при цьому сприяючи розширеному терміну роботи акумулятора та зручності.Заняття в технічні деталі RT9193, щоб зрозуміти, чому це довірений вибір для пошуку надійних рішень у компактних просторах.

Каталог

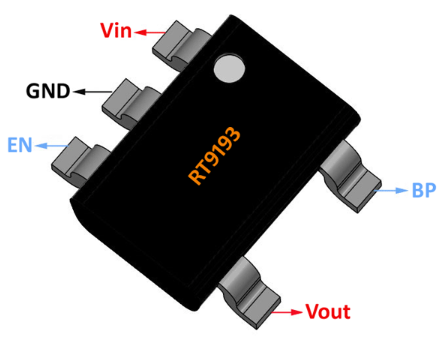

Конфігурації PIN

Шпилька	Пінопласт	Опис
1	Він	Вхідна напруга живлення
2	Gnd	Земля
3	Накопичуватися	Увімкнути чіп (активний високий).Цей PIN -код є високим опором. Підключіть резистор з низьким вмістом 100 км до GND, коли контрольний сигнал плаває.
4	ВР	Довідковий шум обходу.Для найнижчих показників шуму, Підключіть конденсатор 22NF між штифтами ВР та GND.
5	Ват	Вихідна напруга

Огляд RT9193

З RT9193, ультрашвидкий, низькопородовий регулятор CMOS LDO, виділяється своєю ефективністю та швидкою чутливістю.Споживання електроенергії відключення вражаюче низьке, реєструється нижче 0,01А, з часом активації менше 50 мкс - атрибути, що резонують з тими, хто шукає надійних та швидких показників у своїх пристроях.

Торгова марка RT9193 - це низька напруга відмови: 220 МВ при навантаженні 300 мА.Ця особливість відіграє головну роль у забезпеченні ефективної роботи та мінімізації втрати потужності, особливо на нижчих рівнях напруги, деталі, яка звертається до тих, хто пам’ятає про енергозбереження.

Комфортно працюючи в межах вхідної напруги від 2,5 В до 5,5 В, RT9193 розроблений для забезпечення виходів від 1,5 В до 5 В.Ця пристосованість обслуговує різноманітні програми, від портативної електроніки до пристроїв комунікацій, підтримуючи стабільні показники в різних ситуаціях.

RT9193 CAD дизайн

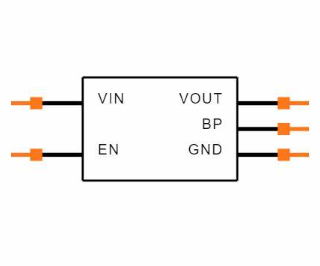

Символ RT9193

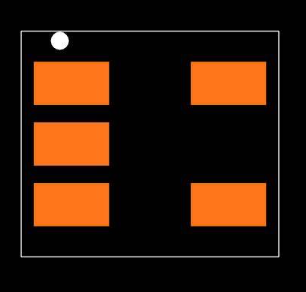

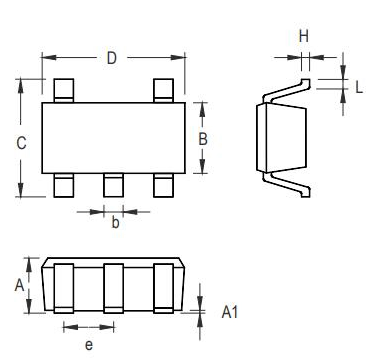

RT9193 Слід

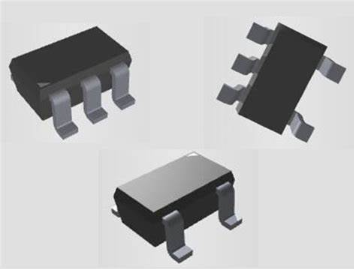

3D -модель RT9193

Деталі специфікацій

Ось таблиця технічних специфікацій для Richtek USA Inc. RT9193-15GB.

Тип	Параметр
Заводський час	18 тижнів
Кріплення	Поверхневе кріплення
Монтажний тип	Поверхневе кріплення
Пакет / кейс	SC-74A, SOT-753
Кількість шпильок	5
Робоча температура	-40 ° C ~ 125 ° C
Упаковка	Стрічка та котушка (TR)
Опублікований	2013
Статус частини	Активний
Рівень чутливості до вологи (MSL)	3 (168 годин)
Кількість закінчення	5
Код ECCN	Вуха99
Термінальна позиція	Подвійний
Термінальна форма	Чайка
Температура піку (° C)	Не вказано
Кількість функцій	1
Кінцевий крок	0,939 мм
Час@Пік Захист температури (S)	Не вказано
Напруга - вхід (макс)	5,5 В
Вихідна напруга	1,5 В
Тип виходу	Нерухомий
Конфігурація виходу	Позитивний
Особливості управління	Ввімкнути
Вихідна напруга 1	1,5 В
Кількість регуляторів	1
Мінська вхідна напруга	2,5 В
Особливості захисту	Над струмом, над температурою
Поточний - спокій (IQ)	130 мкА
PSRR	70 дБ ~ 50 дБ (100 Гц ~ 10 кГц)
Міністерство струму	360 мА
Номінальна вихідна напруга	1,5 В
Досягнення SVHC	Немає SVHC
Статус ROHS	ROHS3, що відповідає
Вільно	Вільно

Функціональна блок -схема

Основні особливості RT9193

Означати	Опис
Ультра-низький шум	Ідеально підходить для РФ
Ультрашвидка реакція	Швидка перехідна реакція лінії/навантаження
Швидкий запуск	Зазвичай час запуску 50 мкс
Струм в режимі очікування в відключенні	<0.01μA
Низький випадок	220mV @ 300mA
Діапазон робочої напруги	2,5 В до 5,5 В
TTL-LOGIC-контрольований вхід	Дозволяє легко керувати відключенням
Коефіцієнт низької температури	Підвищена стабільність через діапазони температури
Захист обмеження струму	Запобігає надмірному розіграшу струму
Захист від термічного відключення	Гарантії проти перегріву
Вимога конденсатора виводу	Тільки 1 мкФ необхідний для стабільності
Коефіцієнт відхилення високого джерела живлення (PSRR)	Посилена можливість відхилення шуму
Спеціальна напруга	Доступно за запитом
ROHS сумісна	Екологічно чистий та без свинцю

Сценарії використання для RT9193

Програми в мобільних пристроях зв'язку

RT9193 винятково сумісний з телефонами CDMA та GSM.Ці пристрої надають пріоритетність енергоефективності та компактності.Пропонуючи стабільний вихід напруги з мінімальним відмовою, RT9193 продовжує термін служби акумулятора та підвищує продуктивність пристрою.Потисання для менших, легших мобільних пристроїв вирівнюється з компонентною мініатюризацією.Ви можете оцінити внесок RT9193 у ваше задоволення за рахунок зменшення частоти зарядки, що дозволяє вам відчувати більш безпроблемне підключення та спілкування.

Інтеграція в гаджети, що працюють на батареї,

Пристрої, що працюють на батареї, знаходять велику перевагу в ефективності RT9193, підвищуючи експлуатаційну тривалість.Його дизайн полегшує розширення використання без частого підзарядки, що збагачує вашу зручність.Включивши RT9193, ви можете присвятити їх увагу функціональним пристроям, насолоджуючись більш тривалими періодами безперебійного використання та виконуючи різні вимоги до способу життя.

Використовуйте в обчислювальних пристроях та аксесуарах

Ефективне управління живленням активне для ноутбуків та портативних гаджетів для підтримки складних завдань.RT9193 перевершує стабільну потужність навіть при коливальних навантаженнях.Це вигідно, коли ви займаєтесь енергозахисними заходами, такими як мультимедійне редагування або ігри, де послідовна потужність забезпечує зменшення тепла та надійної продуктивності, тим самим підвищуючи загальний досвід.

Додаток у картках PCMCIA та портативних інформаційних інструментів

Для карт PCMCIA та портативних інформаційних інструментів, компактна та ефективна регулювання живлення є обов'язковим.RT9193 відповідає цим вимогам, інтегруючись без особливих зусиль у ці зменшувальні формати, забезпечуючи при цьому стабільність потужності.Ці характеристики приносять користь навколишньому середовищу, що надає пріоритет цілісності та надійності даних, особливо в сценаріях польових робіт, де дані збираються та обробляються вчасно.

RT9193 порівнянні моделі

• RT9199

• S-1135

Альтернативи RT9193

• AMS1117

• MIC5225

• XC6206

Експлуатація RT9193

RT9193 виділяється як 5-контактний регулятор низького відмови (LDO) з винятковими можливостями регулювання напруги, мінімізуючи втрату потужності.Серед його особливостей є виразний байпасний штифт, який зменшує шум за допомогою конденсатора 22NF, що сприяє стабільній роботі в чутливих контекстах.

• Вхідне з'єднання: Підключіть штифт VIN до джерела живлення, бажано з керамічним конденсатором 1 мкФ.Ця установка ефективно фільтрує шум, щоб стабілізувати вхідну напругу, підхід, протестований та затверджений у різних сценаріях.

• Регулювання виходу: Використовуйте штифт Vout для доставки регульованої вихідної напруги.Виберіть компоненти, які відповідають поточним та напругою вашої програми, визнаючи, наскільки серйозна сумісність компонентів у підтримці потрібного виходу.

• Використання обхідних штифтів: Додавання конденсатора 22NF до байпасного штифта є основним для зменшення перешкод для шуму, особливо в налаштуваннях, що вимагають електронної точності.Ця точна методика підвищення чіткості сигналу відіграє активну роль у підвищенні надійності системи.

• Увімкнути функціональність PIN-коду: Увімкнути PIN-код спрощує контроль над активним станом регулятора, узгоджуючись із сучасними енергозберігаючими практиками.Використання PIN -коду для оперативного контролю пропонує помітну гнучкість та ефективність дизайну.

Компоненти із порівнянними специфікаціями

Номер деталі	Виробник	Пакет / кейс	Кількість шпильок	Мінська вхідна напруга	Напруга - вхід (макс)	Особливості захисту	Робоча температура	Монтажний тип	Переглянути порівняно
RT9193-15GB	Richtek USA Inc.	SC-74A, SOT-753	5	2,5 V	5,5 V	Над струмом, над температурою	-40 ° C ~ 125 ° C	Поверхневе кріплення	RT9193-15GB проти MIC5504-3.3ym5-TR
MIC5504-3.3ym5-TR	Мікрочіп -технологія	SC-74A, SOT-753	5	2,5 V	5,5 V	Над струмом, над температурою	-40 ° C ~ 125 ° C	Поверхневе кріплення	RT9193-15GB проти MIC5504-2.8ym5-TR
MIC5504-2.8ym5-TR	Мікрочіп -технологія	SOT-23-5 тонкий, TSOT-5	5	2,5 V	5,5 V	Над струмом, над температурою	-40 ° C ~ 125 ° C	Поверхневе кріплення	RT9193-15GB проти NCP700BSN25T1G
NCP700BSN25T1G	На напівпровідник	SC-74A, SOT-753	5	2,5 V	5,5 V	Над струмом, над температурою	-40 ° C ~ 125 ° C	Поверхневе кріплення	RT9193-15GB проти MIC5365-3.3YD5-TR
MIC5365-3.3YD5-TR	Мікрочіп -технологія	SOT-23-5 тонкий, TSOT-5	5	2,5 V	5,5 V	Над струмом, над температурою	-40 ° C ~ 125 ° C	Поверхневе кріплення	RT9193-15GB проти MIC5365-3.3YD5-TR
