TB6600 кроковий контролер двигуна: Pinout, інтерфейс Arduino та те, як він працює

Каталог

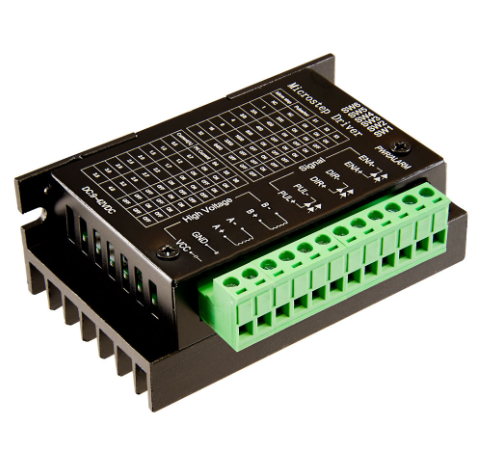

Огляд модуля драйвера двигуна TB6600

З TB6600 Модуль драйвера крокового двигуна-це пристрій, що відрізняється його стійкістю та пристосованою для контролю 2-фазових крокових двигунів.Він безперешкодно підключається до широкого масиву мікроконтролерів, переважно Arduino, що сприяє створенню точних 5V цифрових імпульсних виходів.Ці виходи динамічні для підтримки делікатного балансу управління двигуном.Працюючи в діапазоні напруги 9-42 В постійного струму та підтримуючи піковий струм 4 Ампер, це універсальний вибір для різних проектів, керованих двигуном.Ця адаптованість дозволяє ефективно керувати позиціонуванням та швидкістю двигуна, що є дуже корисним у програмах, які мають на меті мінімізувати складність кодування.Високочастотна ізоляція модуля Оптокопоратор значно підвищує його надійність за рахунок зменшення перешкод для перешкод та забезпечення стабільної роботи.

Гармонія з численними мікроконтролами робить драйвер TB6600 підходящим вибором для проектів, що потребують складного управління двигуном.Він безперебійно інтегрується з такими платформами, як Arduino, відображаючи його здатність відповідати різноманітним очікуванням.Наприклад, використання цього драйвера в машинах з ЧПУ або 3D -принтерів дозволяє точний та контрольований рух, що ілюструє його корисність у різних полях.

Цей модуль виділяється завдяки підтримці як 2-фазних, так і 4-фазних крокових двигунів, а також гібридних конфігурацій.Биполярна конструкція Н-мосту є невід'ємною частиною ефективного управління напругою та струмом, забезпечення драйвера забезпечує пікову продуктивність у своїх програмах.У середовищах, де пріоритетні точності та надійність, такі як автоматизовані виробничі лінії та робототехніка, ці функції високо цінуються.

Особливості

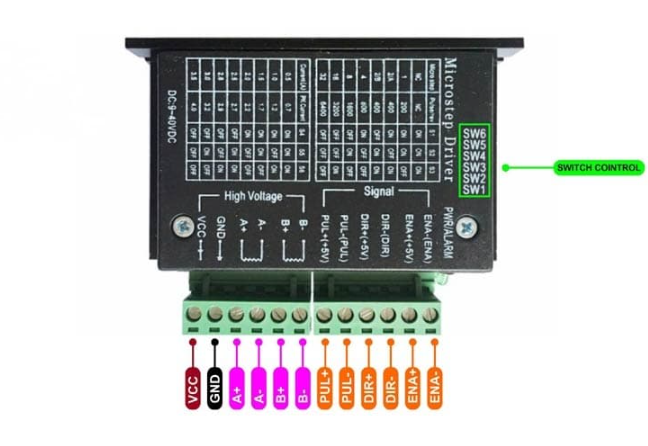

Конфігурація PIN

Технічні характеристики

Конфігурація ланцюга H для TB6600

Модуль драйвера двигуна TB6600-це серйозна компонент, призначена для управління як 2-фазними, так і 4-фазними кроковими двигунами, використовуючи конфігурацію двополярної Н-моди для ефективної роботи.Ця конфігурація використовує транзистори MOSFET для забезпечення високої продуктивності з точки зору поточного поводження та термічної стабільності.Модуль працює шляхом взаємодії з двома первинними штифтами керування: ступінчастою шпилькою, який запускає двигун, що крокує з кожним імпульсом, і штифтом напрямку, який визначає напрямок обертання двигуна на основі застосованої напруги.Разом ці входи дозволяють точно керувати кроковою послідовністю та напрямком обертання двигуна.

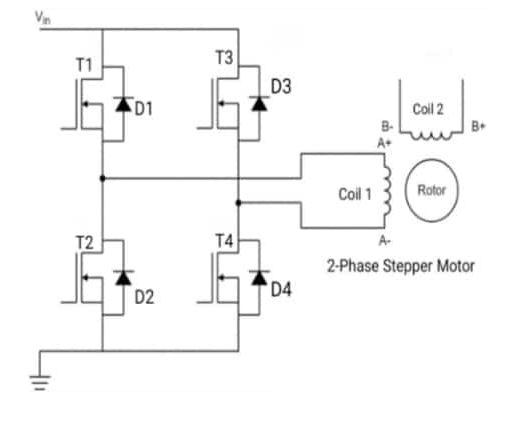

Діаграма схеми виділяє чотири ключові транзистори, T1, T2, T3 та T4, розташовані в структурі Н-моста.Ці MOSFET є основою роботи модуля, що дозволяє двонаправленому потоку струму, необхідного для керування кроковим двигуном.Крім того, діаграма включає діоди Lifback (D1, D2, D3 та D4), які є ключовими для захисту схеми від спайків напруги, спричинених індуктивним навантаженням двигуна.Ці діоди запобігають переповненню та пошкодження чутливих компонентів під час роботи.Клеми A+, A-, B+та B-B- використовуються для підключення двигуна, забезпечуючи точний і керований рух двигуна валу.

Як H-Bridge забезпечує обертання двигуна?

Водій TB6600 працює за допомогою скоординованої дії транзисторів MOSFET у H-мост.Наприклад:

• Обертання за годинниковою стрілкою відбувається, коли активізуються транзистори Т1 і Т4, спрямовуючи потік струму від A+ до A-.

• Обертання проти годинникової стрілки трапляється, коли T2 і T3 займаються, повертаючи поточний потік від A- до A+.

Ця чергування активації транзисторів забезпечує плавний двонаправлений рух.Для досягнення оптимального крутного моменту та ефективної роботи є важливі точні терміни та регулювання напруги.

Режими роботи для універсального управління

TB6600 підтримує чотири різних режими роботи, кожен з яких розроблений для збалансування крутного моменту, точності та кроку, залежно від вимог програми:

• Хвильовий режим: У цьому режимі одночасно під напругою під напругою.Активація однієї котушки обертає двигун на 90 градусів в одному напрямку, коли обертається струм, обертає його у зворотному напрямку.Чершуючи між котушками, двигун досягає безперервної роботи.Цей режим простий, але забезпечує менший крутний момент порівняно з іншими режимами.

• Повний крок режиму: Обидві котушки одночасно напружуються в цьому режимі, генеруючи більш сильне магнітне поле.Це призводить до збільшення крутного моменту, що робить його ідеальним для додатків, що потребують більшої потужності та стабільності.

• Напівпітний режим: Поєднання хвильового режиму та повного кроку, цей режим чергується між напругою однієї котушки та обома котушками.Він ефективно знижує розмір кроку до 45 градусів, забезпечуючи баланс між точністю та крутним моментом.Однак крутний момент може змінюватися залежно від того, чи одна або обидві котушки під напругою під час певного кроку.

• Режим Microstep : Найбільш точний з усіх режимів, Microstep Mode ще більше зменшує розмір кроку, ретельно модулюючи струм через фази двигуна.Це досягається за допомогою розширеної схеми для створення плавних та поступових переходів між кроками.Цей режим ідеально підходить для додатків, що потребують високої точності та послідовного крутного моменту, таких як машини ЧПУ або робототехніка.

Інтеграція TB6600 з Arduino Uno

Ефективний контроль крокових двигунів вимагає поєднання надійного обладнання та ретельно запрограмованого програмного забезпечення.Драйвер поетапного двигуна TB6600 виділяється як чудовий інструмент для роботи 2-фазних крокових двигунів.Він підтримує декілька операційних режимів, таких як хвиля, повна крок, напівпроти та мікро-кроки.Його вбудовані функції захисту-включаючи гарантії проти низької напруги, переповнення та перегріву-роблять це надійним вибором для проектів, що вимагають точності та довговічності.

Щоб налаштувати TB6600 за допомогою Arduino Uno, зібрайте наступні компоненти:

• Arduino UNO R3

• Драйвер двигуна двигуна TB6600 (4A версія)

• Крок -двигун (з рекомендованим рейтингом 1,65А)

• Надійне джерело живлення (наприклад, акумулятор або регульоване джерело живлення)

• дроти джемперів

• Arduino IDE встановлений на вашому комп’ютері

Щоб інтегрувати TB6600 з Arduino, дотримуйтесь цих детальних інструкцій

Підключіть напрямок та імпульсні сигнали

• Зв’яжіть клеми DIR+ та Pul+ на TB6600 до штифтів Arduino 8 та 9 відповідно.Ці шпильки посилають напрямок та імпульсні сигнали.

• Прикріпіть режисерські та пуль-клеми до землі (GND) штифта Arduino.

• Підключіть двигун до TB6600: Прикріть крокові дроти двигуна до клем TB6600.

• A+ і A- для однієї котушки двигуна.

• B+ і B- для іншої котушки.

• живлення драйвера TB6600: підключіть штифти VCC та GND на TB6600 до вашого джерела живлення.Переконайтесь, що напруга відповідає вимогам вашого двигуна та водія, щоб уникнути пошкоджень.

Регулювання роздільної здатності Microstep

TB6600 дозволяє тонко налаштувати точність руху крокового руху за допомогою комутаторів SW1 та SW2.Відрегулюйте ці комутатори наступним чином:

• ¼ крокове роздільна здатність: Встановіть SW1 та SW2.

• ⅛ Крок -роздільна здатність: Встановіть SW1 та SW2.

• 1/32 Крок -роздільна здатність: Встановіть SW1, і SW2.

• Повний крок: Встановіть SW1, і SW2.

Таблиця правди

Регулювання перемикання дозволяє оптимізувати баланс між точністю та швидкістю на основі потреб вашого проекту.

Для того, щоб ваш двигун працює в межах безпечного струму, TB6600 має додаткові комутатори (SW4 та SW6) для регулювання потоку струму.Ці налаштування корисні для:

• запобігання пошкодженню перевантаження.

• Підтримка послідовних моторних показників.

• Завжди переконайтеся, що струм двигуна залишається нижче максимуму водія 4А для захисту обох компонентів.

• Керування напрямком двигуна: Якщо ви хочете, щоб двигун обертався проти годинникової стрілки, модифікуйте стан штифта DIR+ у вашому коді Arduino.

• Тестування та усунення несправностей: Після завершення налаштування завантажте базовий ескіз управління кроком для перевірки електропроводки та функціонування драйверів.

• Уникайте перегріву: забезпечити належну вентиляцію для драйвера TB6600, особливо у додатках з високим потоком.

Заявки

Модуль TB6600 відіграє активну роль у численних секторах, де використовується ретельне управління двигуном.Його пристосованість просвічується в різних реалізаціях, що підкреслюють його унікальні можливості:

Позиціонування антени

У галузі телекомунікацій досягнення оптимального вирівнювання антени є обов'язковим для прийому та передачі сигналу якості.TB6600 полегшує точний рух, тим самим підвищуючи ефективність систем зв'язку.

Степне управління двигуном

В рамках автоматизації та робототехніки точна крокова обробка двигуна досягається за допомогою TB6600, що дозволяє вдосконалити точність руху та надійність системи підвищення.

Операції з ЧПУ

Для машин Computer Cumerical Control (CNC) TB6600 посилює хитромудрі процеси різання та фрезерування, що дозволяє підтримувати високий рівень точності та повторюваної точності у своїй роботі.

3D -точність друку

У виробництві добавок, особливо 3D -друку, TB6600 пропонує детальне управління двигуном, підтримуючи точне розташування друкованих голов, необхідних для розробки складних форм та форм.

Складне управління двигуном

Модуль є цінним для складних завдань управління двигуном у складних системах автоматизації, підвищення ефективності та забезпечення вдосконаленого управління.

Контроль швидкості, положення та обертання

TB6600 перевершує сценарії, що потребують точної швидкості та обертання, в основному використовуються для оптимізації продуктивності в постійно мінливих середовищах.

Візуалізаційні пристрої та банківські системи

Модуль підтримує надійну роботу камер та банкоматів, забезпечуючи плавні точні рухи двигуна, що продовжує експлуатаційний термін експлуатації пристроїв.

Точність на гравірувальних пристроях

Для інструментів для гравірування та техніки TB6600 забезпечує точний контроль, необхідний для виконання дрібно детальних конструкцій, небезпечного фактора в галузях, де точність та деталізація домінують.
