Як вибрати запобіжники швидкого удару та повільного удару для захисту силових ланцюгів

Ця стаття пояснює ключові відмінності між запобіжниками швидкоплинних і повільно-ударом (затримки часу), включаючи те, як вони працюють, їх типи, переваги та де їх найкраще використовувати.Він висвітлює, як кожен запобіжник реагує на поточні сплески, види схем, які вони захищають, та практичні поради щодо вибору правильного запобіжника на основі типу навантаження, струму введення та чутливості компонентів.

Каталог

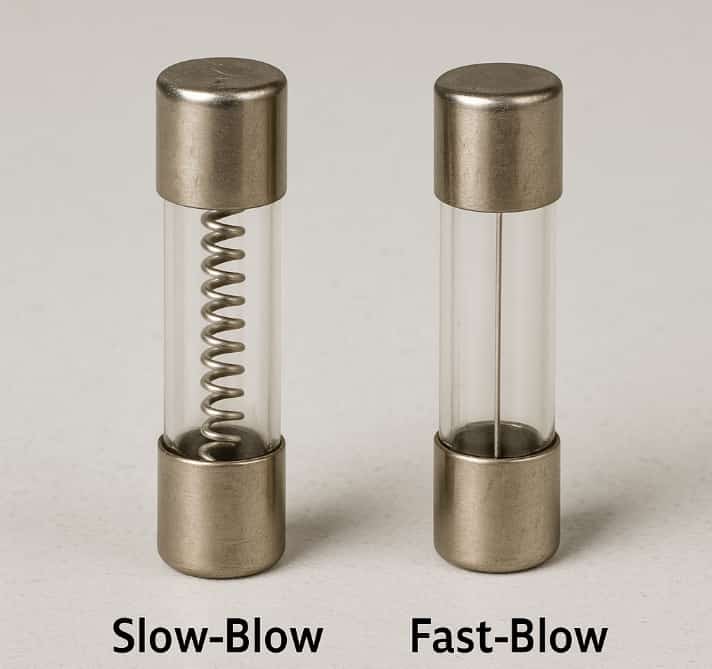

Малюнок 1: Повільні запобіжники

Швидкий запобіжник

Швидкий запобіжник, який також називається швидким дією запобіжника, призначений майже миттєво реагувати на умови надмірного струму.Він забезпечує негайний захист чутливих електронних компонентів та силових ланцюгів.Це робить його ідеальним для застосувань, де навіть короткий сплеск може завдати серйозної шкоди.Вибір правого запобіжника швидкого удару захистить джерела живлення, контрольні дошки та точні інструменти з коротких ланцюгів та раптового струму.

Принцип робочого запобіжника

Швидкий запобіжник працює за простим, але високоефективним механізмом.Всередині його тіла тонкий металевий дріт або смуга розроблені для швидкого плавлення, коли струм перевершує номінальну межу.Його низька теплова інерція змушує елемент реагувати майже миттєво.Як правило, в межах мілісекунд під час перевантаження або короткого замикання.

По мірі того, як протікає надмірний струм, металевий провідник швидко нагрівається через нагрівання Джоула (I²R втрати).Як тільки температура досягає своєї температури плавлення, дріт розбиває і перериває ланцюг, відрізаючи струм несправності, перш ніж він може спричинити пошкодження.Ця швидка реакція робить запобіжники швидкого удару особливо придатними для захисту чутливих напівпровідників, контрольних схем та джерел живлення, де навіть миттєвий сплеск може бути шкідливим.

Повільний запобіжник

Малюнок 2: запобіжник повільного удару

Повільний запобіжник також відомий як запобіжник із запізненням у часі.Він призначений для терпіння короткочасного струму, не дме негайно.Цей тип запобіжника особливо корисний у силових ланцюгах, де поширені струми.Дозволяючи короткі сплески, все ще захищаючи від постійних перевантажень або коротких схем, запобіжники повільного удару допомагають підтримувати надійну експлуатацію та мінімізувати неприємність у промислових та електронних системах.

Принцип робочого запобіжника

На відміну від швидкоплинних запобіжників, які реагують майже миттєво, запобіжник повільного удару включає спеціальний елемент.Цей елемент часто є згорнутим дротом або дротом із папою.Це затримує час відкриття під час коротких сплесків.Коли відбувається тимчасовий струм, що переживає, елемент запобіжника нагрівається поступово, але не тане відразу.Ця затримка в часі надає пристроям, що голодують потужністю, можливість стабілізуватися, не перериваючи ланцюг.

Якщо перевищення зберігається поза розробленим порігом затримки часу, елемент запобіжника продовжує нагріватися через нагрівання джоула (I²R втрати), поки він не досягне своєї температури плавлення.На цьому етапі елемент відкриває ланцюг, зупиняючи потік струму і захищаючи компоненти вниз за течією від пошкоджень.

Різні типи швидкоплинного та повільного запобіжника

Малюнок 3: Забій у скляній трубці

• Скляні трубки

Це найпоширеніші запобіжники швидкої дії, що складаються з скляного тіла з металевими кінцевими ковпачками.Вони дозволяють легкому візуальному огляді перевірити, чи порушив запобіжник.Типові програми включають побутову електроніку, прилади та джерела живлення низької напруги.

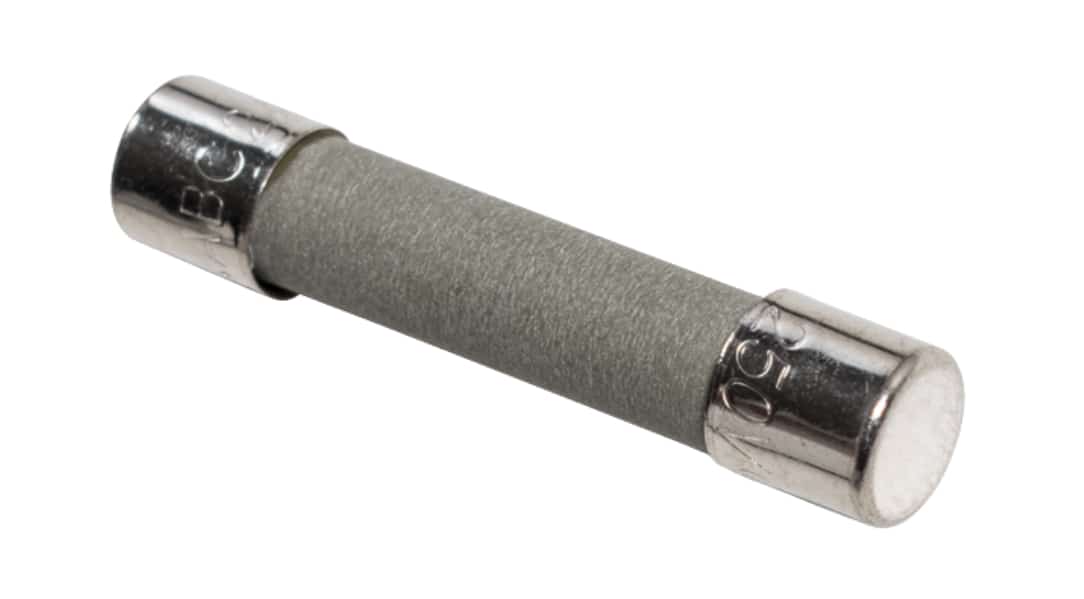

Малюнок 4: запобіжник керамічної трубки

• Керамічні запобіжники

Керамічні запобіжники пропонують більш високі переривання рейтингів та краще придушення дуги порівняно зі скляними запобіжниками.Вони віддають перевагу для високогранних або високостільних силових ланцюгів, наприклад, на панелях промислового управління, системами ДБЖ та відділеннями розподілу електроенергії.

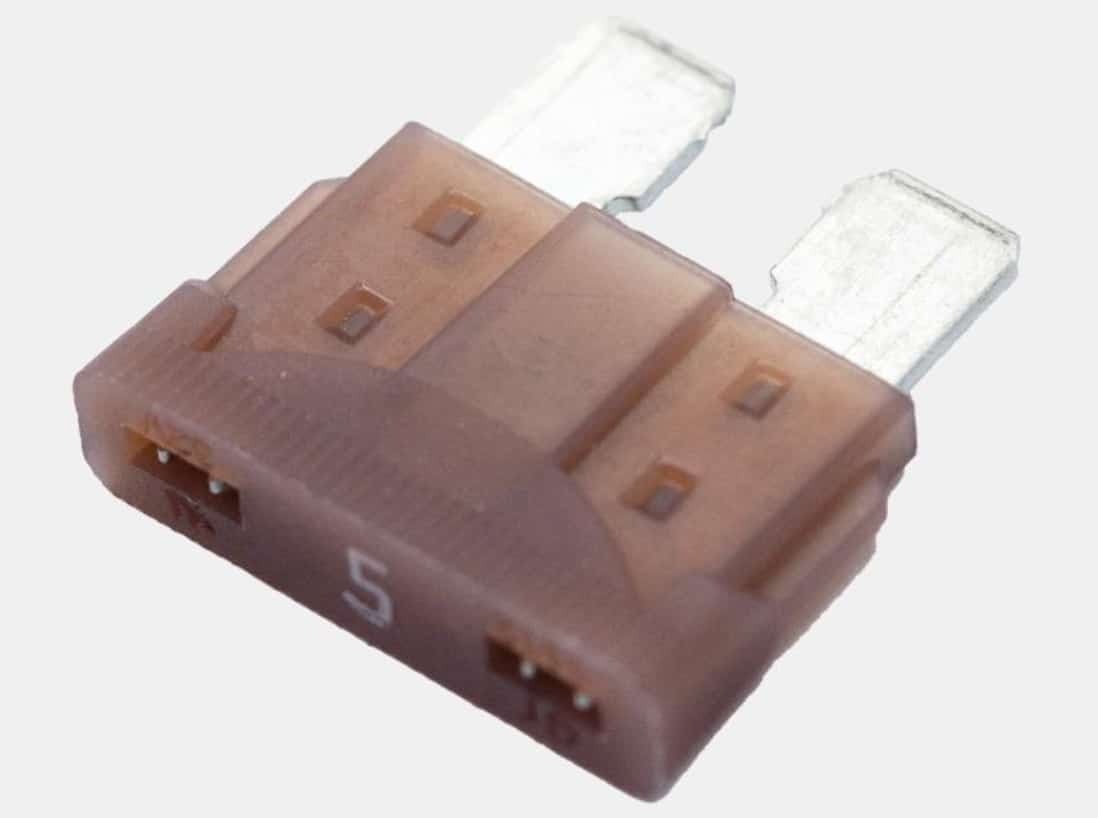

Малюнок 5: запобіжник типу леза

• Запобіжники типу леза

Часто в автомобільних та низьких напругах DC, ці запобіжники використовують плоскі клеми для плагіну для швидкої заміни.Їх швидка діяльність забезпечує негайний захист електроніки транспортного засобу, модулів управління та допоміжних схем.

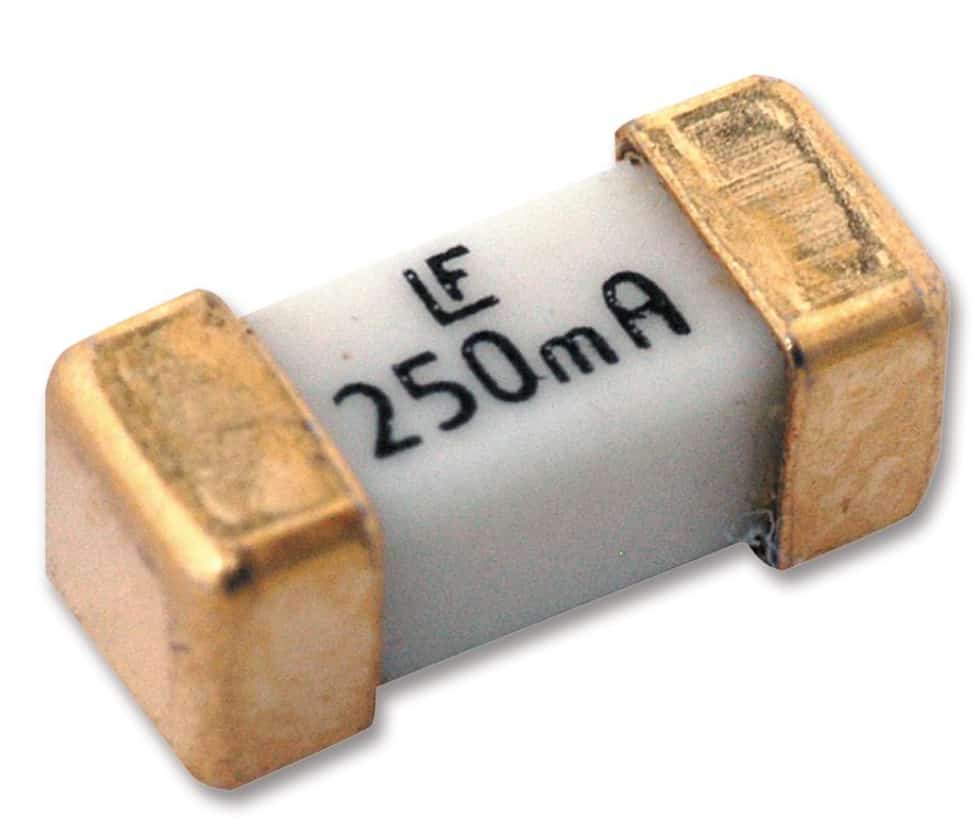

Рисунок 6: SMD запобіжник

• Запобіжники поверхні (SMD)

Ці компактні запобіжники призначені для сучасних друкованих плат та поверхневого монтажу.Вони зазвичай використовуються в ноутбуках, адаптерах живлення та компактній електроніці, які потребують точного захисту від перенапруження в невеликому сліді.

Переваги використання запобіжника швидкого удару та повільного удару

Перевага	Швидкий запобіжник	Повільний запобіжник
1. Захист схеми	Швидко реагує на несправності, різання потужності У мілісекундах для захисту чутливих деталей.	Обробляє короткі сплески, не дме, Потім захищає, якщо перевантаження триває.
2. Більш довгий термін експлуатації обладнання	Перестає швидко пошкодити струми, зменшуючи носити на компонентах.	Нехай проходить нешкідливі сплески, даючи збалансований Захист і довший термін експлуатації.
3. Менше простоїв	Ловити реальні помилки рано, уникаючи основних пошкодження.	Запобігає поїздок на неприємності під час запуску, зберігання систем плавно працює.
4. Універсальне використання	Найкраще для чутливої ​​електроніки та Контрольні схеми.	Ідеально підходить для двигунів, трансформаторів, аудіо обладнання та важкі для сплеску.
5. Дотримання безпеки	Забезпечує точний захист від перенапруження відповідати стандартам.	Захищає від перевантажень, дозволяючи Звичайні сплески, забезпечуючи надійність.

Застосування запобіжника швидкого удару та повільного удару

Швидкі затоки та повільні запобіжники використовуються в широкому діапазоні електричних та електронних систем для забезпечення надійного захисту від перенапруження та короткого замикання.Вибір правильного типу запобіжника для вашої програми допомагає забезпечити безпечну роботу, продовжити термін експлуатації обладнання та запобігти дорогим збоям.

Застосування запобіжника швидкого удару

• Електроніка споживачів - телевізори, комп’ютери, аудіосистеми та інші пристрої з чутливими схемами, які потребують швидкого захисту.

• Проблеми живлення та контрольні дошки - захищає напівпровідники та компоненти від раптових коротких ланцюгів або перевантажень.

• Вимірювальне та приладобувне обладнання - забезпечує точну роботу, запобігаючи пошкодження від швидких сплесків несправностей.

• Медичні та лабораторні пристрої - забезпечує швидкий, надійний захист для підтримки безпеки та продуктивності в критичному обладнанні.

• Системи телекомунікацій - охоронці чутливі до маршрутизаторів, модеми та мережеві пристрої проти несправностей живлення.

Застосування запобіжника

• Двигуни та трансформатори - обробляють високі запускові струми без вражаючих, зазвичай використовуються в системах ОВК, насосів та промислових приводів.

• Постачання живлення та зарядні пристрої-дозволяє початкові конденсаторні зарядки, захищаючи від довгострокових несправностей.

• Аудіо підсилювачі-запобігає нанесенню дме під час сплеску підсилення або раптового обсягу, захищаючи від реальних несправностей.

• Промислова техніка - ідеально підходить для обладнання з великими навантаженнями або частою силовою циклами, забезпечуючи стабільну роботу.

• Автомобільні схеми - захищає допоміжні системи, освітлення та контроль електроніки від стійких перевантажень, переносячи перенапруження запуску.

Швидкий удар проти повільного запобіжника

У таблиці нижче висвітлюються основні відмінності між швидкими запобіжниками та повільними ударами, що полегшує вибрати правильний тип для потреб у захисті ланцюга живлення.

Означати	Швидкий запобіжник (запобіжник швидкої дії)	Повільно-ударний запобіжник (запобіжник у часі)
Час відповіді	Реагує майже миттєво (всередині мілісекунди), коли струм перевищує номінальне значення	Затримує свою відповідь на обробку коротких Інмруші струми перед відкриттям ланцюга
Поведінка захисту	Забезпечує негайний перенапруження та Захист короткого замикання	Дозволяє проходити короткі сплески, але Переривання підтримували перевантаження
Толерантність	Низький - швидко дме під час будь -якого сплеску	Високий - терпить тимчасові перенапруження без неприємності
Найкраще	Чутливі ланцюги з низьким вмістом поточний	Схеми з високим вмістом або індуктивним навантаження
Тип ланцюга	Схеми точності та швидкого реагування	Індуктивні або важкі для сплеску
Поширена проблема, якщо зловживаю	Може непотрібно підірвати в важкій перспективі Заявки, що спричиняє простої	Може дозволити пошкодження струмів несправностей, якщо використовується у чутливих схемах
Вплив технічного обслуговування	Може призвести до частих замінників запобіжників, якщо Присутні ініціативні течії	Допомагає зменшити неприємні поїздки та простої У схильних до сплеску середовища
Наслідки витрат	Низька вартість, але може збільшити технічне обслуговування, якщо Використовується неправильно	Подібні витрати, але краще підходить для Зменшення зайвих змін запобіжників у відповідних додатках
Порада вибору запобіжника	Виберіть, коли вам потрібна негайна провина Захист для делікатних компонентів	Виберіть, коли вам потрібна толерантність до перенапруги та захист від постійних перевантажень

Вибір між швидкоплинними та повільними запобіжниками

Знайте свою схему

• Використовуйте запобіжник швидкого удару для ланцюгів з низьким або відсутнім струмом, як-от контрольні дошки, чутлива електроніка та приладобудування.Ці запобіжники миттєво реагують на несправності.

• Використовуйте запобіжник повільного удару для ланцюгів з високим струмом, наприклад, двигунами, трансформаторами або аудіо підсилювачами.Ці запобіжники дозволяють короткі сплески, не дме без потреби.

Відповідати запобіжнику до навантаження

• Опірні навантаження, такі як нагрівачі та світильники: швидкий запобіжник для швидкого захисту.

• Індуктивні навантаження, такі як двигуни та соленоїди: запобіжник повільного удару для обробки перенапруг запуску.

• Електронні навантаження: швидкий удар для делікатних ланцюгів, повільний удар, якщо є сплеск живлення.

Розглянемо чутливість та рейтинги

Якщо у вашої схеми є делікатні компоненти, такі як ICS або датчики, швидкоплинні запобіжники забезпечують кращий захист.Для великих навантажень, які можуть обробляти короткі сплески, запобіжники повільного удару є більш надійними.

Завжди перевіряйте напругу, струм та пропускну здатність, щоб переконатися, що запобіжник відповідає вашій схемі.

Тип ланцюга	Рекомендований запобіжник	Розум
Чутлива електроніка	Швидкий запобіжник	Миттєвий захист від несправностей для делікатного компоненти
Контрольні дошки, інструментарій	Швидкий запобіжник	Низький приплив, вимагає швидкої реакції
Двигуни та трансформатори	Повільний запобіжник	Обробляє високу кількість під час запуску
Аудіо підсилювачі	Повільний запобіжник	Запобігає неприємності від раптового Постійні сили
Живлення	Залежить від поведінки перенапруги	Швидкий удар для чутливого;повільний удар, якщо У живленні є висока

Висновок

Швидкі запобіжники забезпечують швидкий захист для чутливих схем з низьким вмістом втілення, тоді як запобіжники повільного удару обробляють перенапруги запуску в індуктивних або важких програмах.Вибір правильно залежить від розуміння поточної поведінки, типу навантаження та чутливості до компонентів, а також зіставлення напруги, струму та пропускної здатності.Використання правильного запобіжника покращує безпеку, скорочує час простою та продовжує термін експлуатації обладнання.
