1N4733A Zener Diode: Робота, Пінот та Таблиця даних

Цей посібник досліджує функції та використання діода Zener 1N4733A, компонента сучасної електроніки, відомої своєю надійною регулюванням напруги.Він охоплює принципи роботи діода, як його використовувати в схемах та його роль у підтримці постійної напруги в різних установках.

Каталог

Огляд діода Zener 1N4733A

З 1N4733A Diode виділяється своєю надійною обробкою живлення та точністю в регулюванні напруги з рейтингом потужності 1 Вт і напругою ZENE 5,1 В.Цей діод є основним продуктом електротехніки, що широко використовується в стабілізації напруги та відсікання.Він оцінюється за низьким потоком витоку, забезпечуючи постійний рівень напруги.Ці якості роблять це дуже корисним для перетворювачів та ланцюгів живлення, покращуючи їх експлуатаційні показники та надійність.У електроніці здатність діода проводити струм як в прямому, так і зворотному напрямках відрізняє його від типових діодів.Ця функціональність сприяє регулюванню напруги, забезпечуючи стабільний вихід навіть при коливанні вхідних рівнів, підтримуючи ефективність під час сценаріїв поломки.Така особливість є вигідною для складних конструкцій схеми, які вимагають стабільності.Міцна конструкція, що містить сильно допеду PN, укладеного в захисне скло, дозволяє діоду обробляти спектр напруги від 3,3 до 91 В. Це не тільки підвищує його стійкість серед різних умов навколишнього середовища, але й забезпечує тривалий термін експлуатації, забезпечуючи залежну довідкунапруга.Надійність діода видно з його будівництва.Він включає подвійну конструкцію слима, яка чинить опір корозії та має легко паяні термінали, забезпечуючи міцні з'єднання в ланцюгах.

1N4733A Конфігурація PIN -коду

Шпилька	Пінопласт	Опис
1	Анод	Струм надходить у цей термінал.
2	Катод	Струм витікає з цього терміналу.

1N4733A Особливості та технічних характеристик

Функція/специфікація	Деталі
Номінальна напруга Зенер (VZ)	5,1 вольт
Розсіювання потужності (PZ)	1,0 Вт
Струм регулятора Zener (IZM)	178 МАМПС
Тип пакету	DO-41 (через отвір)
Номінальна напруга	5,1 вольт
Толерантність	± 5%
Діапазон температури зберігання	-65 ° C до 175 ° C
Вага	0,35 грам
Особливості	Висока надійність, різкі зворотні характеристики.

Як працює 1N4733A?

Діод Zener 1N4733A призначений для регулювання напруги шляхом поводження по -різному від стандартних діодів у зворотному зміщенні.У зміщення вперед він дозволяє струму протікати з невеликим падінням напруги (приблизно 0,3 до 0,7 вольт), подібно до звичайних діодів.Однак під зворотним зміщенням він демонструє унікальну поведінку.Після того, як зворотна напруга досягне своєї точки розбиття, приблизно 5,5 вольт, діод починає проводити струм.Цей керований розбиття дозволяє діоду підтримувати стабільну вихідну напругу, навіть якщо вхідна напруга або навантаження на ланцюг коливається.

Це регулювання напруги досягається за допомогою двох процесів: розпад Зенер та ефект лавини.При нижчих напругах розпад ZENE домінує, з негативним коефіцієнтом температури, тобто напруга розбиття зменшується у міру підвищення температури.При більш високих напругах ефект лавини бере на себе позитивний коефіцієнт температури, де напруга розбиття збільшується з температурою.У 1N4733A ці два ефекти врівноважують, забезпечуючи постійну продуктивність у ряді температур.Це робить діод надійним вибором для ланцюгів, які потребують постійного регулювання напруги, особливо в середовищах із змінними умовами.

Розробка вольтметра змінного струму з Arduino Uno

Розробка вольтметра змінного струму за допомогою Arduino UNO служить захоплюючим записом у світ мікроконтролерів для вимірювання напруг змінного струму.Цей проект збагачується різними компонентами, такими як резистор 330 OHM, потенціометр 10 км Ом, вибір резисторів та конденсаторів, діоди, як-от Zener 1N4733A та практична дошка, що полегшує збірку.Схема обробляє вхідні напруги 110 В, 220 В, 380 В, використовуючи роздільник напруги, комфортно вирівнюючи їх з діапазоном 5В Arduino.Діод Zener 1N4733A пропонує захист, захищаючи схему від напруг вище 5,1 вольт.Відображення вимірюваних значень досягається за допомогою РК -екрана, що підвищує видимість та розуміння результатів.Супровідна програма Arduino вміло включає поділ пікових напруг змінного струму на √2 для обчислення значень RMS, продуманого аспекту, що відображає повсякденні сценарії, де часто потрібна увага.

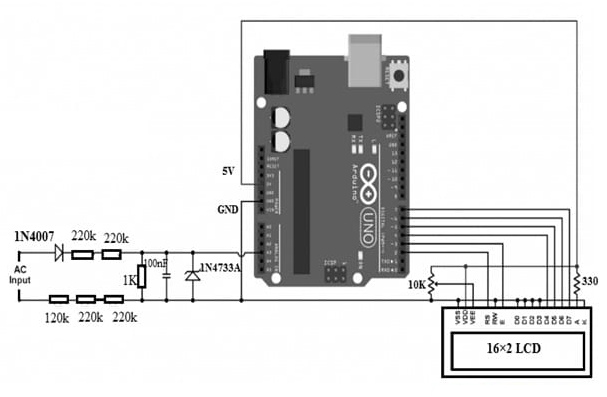

AC Voltmeter з дошкою Arduino

Створення програми Arduino

Код Arduino бере на себе динамічну роль у системі, наполегливо відстежуючи напругу RMS за допомогою оцінки пікових напівхвильових вимірювань.Використовуючи внутрішню референтну напругу, код забезпечує більш тлумачення напруги синусої хвилі, полегшуючи більш високу точність.Цей процес демонструє вмільність програмування мікроконтролерів в інженерних точних та надійних вимірювальних інструментах для поля електротехніки.

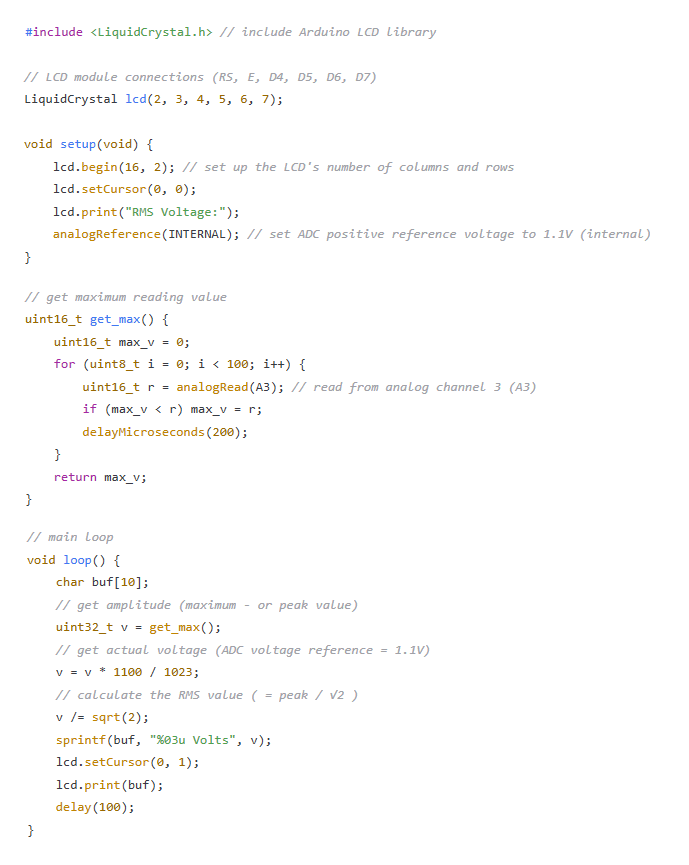

Arduino код

Застосування діода 1N4733A Zener

Функції захисту від напруги

У програмах захисту від напруги 1N4733A служить для захисту від делікатних компонентів, з точності з’явлення надлишкової напруги, збереження функції схеми.Цей діод обмежує максимальну напругу майстерно, вміло реагувати на перехідні умови, які в іншому випадку можуть призвести до збоїв компонентів руйнівних компонентів.

Регулювання напруги для компактних систем

Для менших схем, що знаходяться в портативних гаджетах, 1N4733A забезпечує стабільну вихідну напругу.Він спокійно підтримує необхідну продуктивність, необхідну серед різних умов введення, демонструючи його актуальність у сценаріях, коли постійна напруга є рятувальником довговічності пристрою та стійкої функції.

Застосування форми хвилі

У поєднанні послідовно з іншими діодами, 1N4733A проводить відсікання форми хвилі, аспект управління спотворенням сигналу.Ця програма має велику цінність у комунікаційних пристроях, де утримання чистоти сигналу викликає велике занепокоєння.

Захист мікроконтролерів або ICS

1N4733A пропонує проактивне захист від вхідної напруги для мікроконтролерів або інтегрованих схем, запобігаючи умовам перенапруги, які могли б загрожувати цими компонентами.Він забезпечує економічно вигідні засоби для підвищення надійності конструкцій у чутливих електронних системах.

Стабільність напруги в нерегулярних умовах

Стабільність, забезпечена 1N4733A, доводиться в схемах, схильних до порушень потужності або електромагнітних перешкод, підтримуючи постійну вихідну напругу та відіграваючи роль у запобіганні потенційного зниження продуктивності.

Обмеження пошкодження схеми від сплеску напруги

Профілактичні стратегії проти високої напруги є невід'ємною частиною добробуту електронних схем.Інтеграція 1N4733A зменшує ризик шкоди від несподіваних шипів високої напруги, сприяючи витривалості електронних конструкцій на практиці.

Зміна напруги для змінних виводів

1N4733A сприяє ефективному зміщенню напруги для модифікацій виходу, згладжування переходів на різних вихідних етапах.Ця функція підтримує гнучкі конфігурації схеми, де універсальність є вигідною.

PDF -таблиця

1N4733A ДАТЕЛИ:
