74LS138 проти 74HC138: Відмінності, функції та випадки використання

Каталог

Вступ до 74LS138

74LS138 є членом сімейства "74xx" TTL Logic Gates.Це часто використовуваний чіп декодер, також відомий як декодер 3-8.Існує два типи лінійної структури цього мікросхеми, а саме 54LS138 та 74LS138.Серед них 54LS138 в основному для військового використання, тоді як 74LS138 підходить для цивільного використання.Цей чіп перевершує високоефективну декодування пам'яті або додатки для маршрутизації даних, особливо там, де потрібні дуже короткі часи затримки поширення.Ці декодери ефективно мінімізують вплив розшифровки системи при побудові високоефективних систем зберігання.

Три ввімкнення штифтів 74LS138 (два активного низького та одного активного високого) значно зменшують потребу у зовнішньому воріт або інверторі при розширенні.Використовуючи ці ввімкнення шпильок, 24-провідний декодер може функціонувати без зовнішнього інвертора, тоді як 32-провідний декодер потребує лише інвертора.Крім того, 74LS138 забезпечує гнучкість використання PIN -коду в якості PIN -коду в якості введення даних у програмах демультиплексування.Варто зазначити, що вхідний кінець цього мікросхеми використовує високоефективну технологію стиснення діодних діодів Schottky, яка не тільки ефективно пригнічує лінійний дзвінок, але й допомагає спростити дизайн системи.

Альтернативні моделі:

• CD74ACT138E

• Sn74als138an

• Sn74hct138n

Яке значення імені 74LS138?

• 74: Він вказує робочий діапазон температури продукту.Texas Instruments запустив DIP комерційного класу (7400N) у 1966 році. Цей продукт займав домінуючу позицію на ринку через його відмінні результати.З часом "74" став галузевим стандартом для цієї лінійки продуктів.Окрім серії 74, Texas Instruments також запустив 54 продукцію військового класу та 64 серії промислового класу.З точки зору температурного діапазону, продукти 74 серії дозволяють використовувати в діапазоні від 0 ° С до 70 ° С, тоді як продукти 54 серії дозволяють використовувати в діапазоні від -55 ° C до 135 ° C.Але те, що потрібно зрозуміти, це те, що не існує притаманного зв’язку між "74" та "0 ° C до 70 ° C".Використання "74" для вираження цього температурного діапазону є повністю штучним.

• LS: Він представляє технічні показники продукту, включаючи наступне:

• 138: Він представляє номер функції продукту.Саме число не має особливого значення;Кожне число відповідає конкретній функції.Ця відповідність між числами та функціями штучно встановлена ​​і є листуванням один на один.Тому ми не можемо безпосередньо прочитати функціональну інформацію, пов’язану лише з цим числом.

Принцип роботи 74LS138

Декодер 74LS138 приймає структуру від 3 до 8, з 3 вхідними клемами (A0, A1, A2) та 8 вихідними клемами (Y0-Y7).Залежно від комбінації входів, декодер встановлює певні результати низьких (0В) і зберігає інші виходи високими (5В).Ось як це працює:

• Коли один із селекторних терміналів (E1) знаходиться у високому стані, а інші два селекторні термінали (/e2) та (/e3) знаходяться в низькому стані, двійковий код адресних терміналів (A0, A1, A2)буде розшифрований у низькому стані на результатах, що відповідають Y0 до Y7.Це означає, що результати будуть недержавними Y0 до Y7.Наприклад, коли двійковий код A2A1A0 становить 110, вихід Y6 виводить сигнал низького рівня.

• Використовуючи три селекторні термінали, E1, E2 та E3, декодер 74LS138 може бути розширений у каскаді, щоб стати декодером 24-провідних.Далі, якщо зовнішній інвертор підключений, його можна каскадувати до декодера 32-провідного.

• Якщо один із селекторних терміналів використовується як вхід даних, 74LS138 також може використовуватися як розповсюджувач даних.

• Декодер 74LS138 може використовуватися в схемі декодера 8086 для реалізації функції розширення пам'яті.

Приклад схеми схеми застосування 74LS138

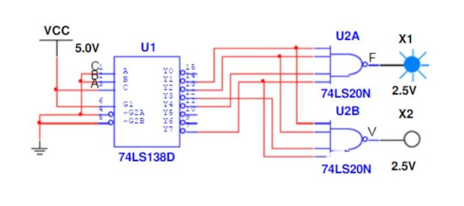

74LS138 Діаграма повної віднімальної схеми

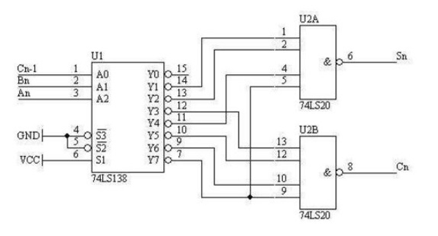

74LS138 Діаграма повної дошки

Повний Аддер має три входи: A, B, CI та два виходи: S та CO.На відміну від цього, 3-8 декодер має три введення даних: A, B і C, три вмикання та вісім виводів (0-7).У цьому випадку ми можемо подумати про три введення даних 3-8 декодера як три входи повного додавання, тобто входи A, B і C декодера відповідають входам A, B і CI, відповідно, повного додавання.Щоб переконатися, що декодер працює правильно, нам потрібно встановити всі три його сприяння активним рівнем.Однак ключ полягає в тому, як обробляти взаємозв'язок між вісім виходами 3-8 декодера та двома виходами повного додавання.

Ми можемо використовувати виходи (1, 2, 4, 7) 3-8 декодера як входи до 4-входу або воріт і використовувати вихід цього або ворота як суми (и) додавання.У той же час виходи (3, 5, 6, 7) 3-8 декодера використовуються як входи до іншого 4-входу або затвора, а вихід цього або ворота використовується як вихід (CO) від пристосування.Коли входи до додавання відповідно, A = 1, B = 0 і Ci = 1, ми відповідно присвоюємо ці значення вхідам 3-8 декодера, тобто a = 1, b = 0 і c0Цей пункт, а округлий вихід (CO) - 1. Цей результат точно відповідає функції повного додавання, тому наша конструкція є дійсною.

Сценарії додатків 74LS138 Декодер

Декодер 74LS138 має широкий спектр сценаріїв застосування в цифровій схемі та логічній конструкції.Далі наведено кілька поширених прикладів додатків:

Логіка управління

Декодер 74LS138 може використовуватися в контрольних логічних схемах.Використовуючи вхідний сигнал як сигнал управління та вихід декодера як іншого стану управління в логічній схемі управління, можуть бути реалізовані складні функції управління, такі як контроль часу та вибір стану.

Кілька селекторів

Завдяки функції мультиплексування 74LS138 декодера він також може бути використаний як мультиплексор.Використовуючи вхідний сигнал як сигнал вибору та вихід декодера як вибраного джерела сигналу, можна реалізувати вибір та перемикання одного або декількох сигналів серед декількох вхідних сигналів.

Драйвер відображення

Декодер 74LS138 також може бути використаний для схеми драйверів цифрового дисплея трубки.Вводячи двійковий код у вхід декодера, відображені числа або символи керуються відповідно до стану виходу декодера.Це спрощує конструкцію схеми драйвера та підвищує гнучкість та надійність дисплея.

Розширення пам'яті

74LS138 Декодер також може використовуватися для схеми розширення пам'яті.Підключивши вихід декодера до адресної лінії чіпа пам'яті, можна реалізувати доступ до більшої пам'яті.Декодер допомагає визначити блок пам’яті, який має бути доступний, що покращує можливість адресації пам'яті.

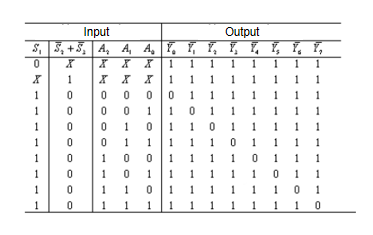

Таблиця істини функції 74LS138

Як підключити вихід 74LS138 до логічної схеми?

По -перше, нам потрібно зрозуміти вихідні характеристики 74LS138.Коли термінал включення (G1) високий, 74LS138 вибере відповідні вихідні сигнали (Y0 до Y7), щоб бути високими відповідно до вхідних сигналів (A, B і C), а інші вихідні сигнали - низькі.Це означає, що ми можемо підключити вихід 74LS138 безпосередньо до входу логічної схеми.Далі ми вибираємо відповідну логічну схему для підключення до виходу 74LS138 відповідно до наших потреб.Наприклад, ми можемо використовувати основні логічні ланцюги воріт, такі як ворота, або ворота, а не ворота, або більш складні комбінаційні логічні схеми.Потім ми підключаємо вихідний сигнал 74LS138 безпосередньо до входу логічної схеми.Під час процесу підключення нам потрібно звернути увагу на затримку сигналу та проблеми з шумом.Якщо можливо, ми можемо використовувати буфери або драйвери для мінімізації затримки та шуму.Після завершення з'єднань нам потрібно перевірити та перевірити, що логічна схема працює належним чином і що вихід 74LS138 правильно керує логічною схемою.

Яка різниця між 74HC138 і 74LS138?

74HC138 та 74LS138 Логічна функція точно однакова, різниці немає, але в їх параметрах та типах рівня існує багато відмінностей.Нижче наведені відмінності між ними:

Різні здатність до водіння

74LS138 Внутрішні - це біполярний транзисторний режим, здатність водіння сильніша, споживання електроенергії також більший;А 74HC138 - це ланцюг трубки MOS, споживання електроенергії менший.

Різні типи рівня

74LS138 належить до типу TTL рівня, тоді як 74HC138 належить до типу CMOS рівня.У ранній дизайні цифрової схеми можливість керування ланцюгом часто вимірювали за кількістю ланцюгів TTL, які він може керувати, наприклад, 4 або 8 ланцюгів TTL.Технічні характеристики високого та низького рівня для TTL та CMOS різні.З таблиці даних 74LS138 ми можемо дізнатися, що на рівні TTL вище 2,7 В розглядається як високий рівень VOH, тоді як нижчий за 0,4 В вважається низьким рівнем Vol.Навпаки, згідно з таблицею даних 74HC138, на рівні CMOS вище 1,9 В визначається як високий рівень VOH, тоді як нижче 0,1 В визначається як низький рівень Vol.

Різні діапазони живлення

Діапазон живлення логічного мікросхеми 74LS138 зазвичай становить 4,75 В і 5,25 В, тоді як 74HC138 має більш широкий діапазон живлення від 2 В до 6 В.Видно, що серія HC має більш широкий діапазон живлення, і тому є більш пристосованою в різних додатках.Серія LS - це рання логічна мікросхема, коли конструкція схеми здебільшого базувалася на системі живлення 5В, тому діапазон живлення від 4,75 В до 5,25 В просто відповідає цьому попиту.Однак у міру розвитку технології з'явилися все більше і більше 3,3 В систем живлення.У цьому випадку було зрозуміло, що мікросхеми серії LS вже не підходять, і з'явилися мікросхеми серії HC з більш широким діапазоном живлення.На сьогоднішній день більшість мікроконтролерів використовують систему живлення 3,3 В, тому мікросхема 74HC138 є більш підходящим.

Часті запитання [FAQ]

1. Що таке 74LS138?

IC 74LS138 - це інтегрована схема декодера від 3 до 8 від сімейства 74xx.Основна функція цього ІМ - розшифровувати інакше демультиплекс програми.IC Decoder 74LS138 використовує вдосконалені технології, як кремнію (SI) TTL Technology.

2. Як працює 74138?

Цей ІС 74LS138 має 3-лінарні входи, такі як A, B, & C. Якщо ІС активується, то ці вхідні штифти вирішать, який із 8 зазвичай високих О/ПС знизиться.Увімкнення шпильок - два активних та одного активного високого.

3. Що таке застосування IC 74LS138?

IC Decoder 74LS138 використовує вдосконалені технології, як кремнію (SI) TTL Technology.Вони підходять для різних програм, таких як розшифровка адреси пам'яті, інакше маршрутизація даних.У цих додатках буде мати високий рівень опору та використання низької потужності, як правило, об'єднані з схемою TTL.

4. Як ви використовуєте IC 74LS138 як Demux?

LS138 може використовуватися як 8-вихідний демульплексор, використовуючи один із активних входів, що входять до низького рівня, як вхід даних, а інші вмикають входи як строб.Увімкнення входів, які не використовуються, повинні постійно пов'язані з їх відповідним активним або активним низьким станом.
