Вичерпний посібник з модуля Xbee S2C: Покін, технічні характеристики, режими, з'єднання Arduino та використання

Модулі XBEE, вперше представлені в 2005 році Digi International під брендом Maxstream, революціонізували бездротову комунікацію зі своїм дотриманням стандарту IEEE 802.15.4-2003.Розроблена для підтримки універсальних конфігурацій, таких як мережі Star та точки до точки, екосистема XBEE перетворилася на надійний набір модулів, адаптерів, шлюзів та програмних рішень.Ці досягнення роблять їх необхідними для різноманітних додатків для бездротових комунікацій, починаючи від промислової автоматизації до розумних систем з підтримкою IoT.У цій статті ми занурюємось у модуль Xbee S2C - видатне в лінійці Xbee.Ми вивчимо його ключові атрибути, конфігурації та практичні програми, демонструючи, як це спрощує налаштування зв'язку, забезпечуючи надійність, масштабованість та ефективність.Незалежно від того, що ви створюєте хитромудрі сітчасті мережі чи інтегруєте системи IoT, модуль XBEE S2C має потенціал для перетворення ваших зусиль бездротового зв'язку.Давайте розкриємо його можливості та практичні випадки використання.

Каталог

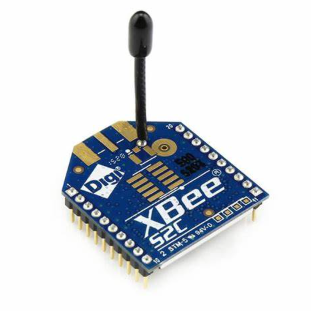

Огляд модуля Xbee S2C

Модуль XBEE S2C виділяється як високо універсальний інструмент для РФ зв'язку.Він безперешкодно з'єднується з діапазоном мікроконтролерів і ефективно передає дані про частоту частот 2,4 ГГц.Модуль особливо вмілий у створенні твердих та надійних мереж для безперебійного потоку даних, особливо при використанні з пристроями з підтримкою Zigbee, що робить його досить цінним у складних технологічних умовах.

Модуль використовує технологію Zigbee для встановлення складних сітчастих мереж.Це дозволяє пристроям брати участь у спілкуванні на великі відстані та орієнтуватися навколо фізичних бар'єрів.Протокол Zigbee відомий своєю пристосованою, масштабованість та безпечними каналами, що робить його дуже придатним для промислових умов, де бажаний послідовний та своєчасний обмін даними.Наприклад, інтеграція цих модулів у розумні сітки може покращити системи управління енергією, забезпечуючи передачу точних даних у широких мережах.

Одним з найпривабливіших аспектів XBEE S2C є його простота використання.Інтеграція його з мікроконтролерами не є прискіпливою, що дозволяє швидко розгортати в різних програмах.Програмне забезпечення X-CTU Digi International є важливим для розширення можливостей модуля.За допомогою цього інструменту користувачі можуть легко налаштувати, тестувати та оновлювати прошивку, гарантуючи, що модулі оснащені останніми вдосконаленнями та заходами безпеки.Для техніків, що виконують моделювання в межах програмного забезпечення, може бути розсудливим кроком для підтвердження того, що конфігурації узгоджуються з певними оперативними вимогами, перш ніж розгорнути їх у цій галузі.

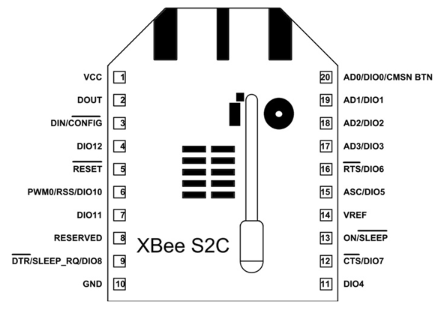

Конфігурація PIN

Номер PIN -коду	Пінопласт	Опис
Шпилька1	VCC	Цей PIN -код використовується для забезпечення вхідної живлення пристрою.
Pin2	Dout/dio13	Працює як серійний вихід UART, а також діє як GPIO шпилька.
Pin3	Din/config/dio14	Діє як серійний вхід даних для UART і як штифт GPIO.
Pin4	Dio12/spi_miso	PIN -виведення даних для зв'язку SPI, також можна використовувати для Функції GPIO.
Pin5	Скинути	Допомагає скидання пристрою за допомогою зовнішнього сигналу.
Pin6	RSS/PWM0/DIO10	Використовується для GPIO & PWM, і вказує на міцність сигналу в UART серійна комунікація.
Шпилька7	PWM1/DIO11	Працює як GPIO & PWM.
Шпилька	Зарезервований	Немає з'єднання або не підключайте PIN -код.
Pin9	Dtr/sleep_rq/dio8	Контролює лінію сну модуля Xbee S2C, а також працює як функція GPIO.
PIN10	Gnd	Заземлений штифт.
PIN11	Dio4/spi_mosi	Працює як GPIO -шпилька і допомагає в спілкуванні SPI для Введення даних Xbee.
PIN12	Cts/dio7	Діє як індикатор управління потоком RS232, а також є корисні для функцій GPIO.
PIN13	On_sleep/dio9	Допомагає перевірити стан Xbee і функціональний для Функції GPIO.
PIN14	Vref	Прямий інтерфейс ADC в аналоговому посиланні.
PIN15	ASC/dio5	Набуває ознаки режиму сну та діагностичний режим Працює для шпильок GPIO.
PIN16	Rts/dio6	Вказує на потік струму в межах зв'язку RS232 та працює як шпилька GPIO.
PIN17	AD3/DIO3/SPI_SSEL	Slave Select Pin для спілкування SPI, також працює як Аналогові введення даних та gpio.
PIN18	AD2/DIO2/SPI_CLK	CLK PIN -код для спілкування SPI, також працює в аналоговому вході & Gpio.
PIN19	Ad1/dio1/spi_attn	SPI_ATTN допомагає в головному повідомленні про дані xbee вихід;Також GPIO та аналоговий вхід.
Шпилька	AD0/DIO0/CMSN BTN	Використовується для введення в експлуатацію, GPIO та введення ADC.

Основні атрибути та технічні деталі

Функція/специфікація	Деталі
Тип пристрою	Автономний
Частота передачі	2,4 ГГц до 2,5 ГГц
Канали	16 каналів прямої послідовності
Інтерфейси	UART (максимум 250 кб/с), SPI (макс 5 мб/с)
Передача коригування потужності	Регульований за допомогою програмного забезпечення
Діапазон (міський/в приміщенні)	200 футів
Діапазон (RF Line of Shight Outdoors)	До 4000 футів
Передача потужності живлення (режим підсилення)	6,3 МВт (8 дБм)
Передавати вихід живлення (звичайний режим)	2 МВт (3 дБм)
Швидкість передачі даних РФ	250 000 bps
Чутливість приймача (режим підвищення)	-102 дБм
Чутливість приймача (нормальний режим)	-100 дБм
Діапазон напруги живлення	+2.1 до +3.6 V
Робочий струм (звичайний режим)	33 Ма на 3,3 V
Робочий струм (режим підсилення)	45 мА в 3,3 V
Простовий струм	9 мА
Максимальний вихідний струм	40 мА
Струм живлення	<1 µA
Захист ОУР	3000 V
Діапазон робочої температури	-40 ° C до 85 ° C
Швидкість передачі даних UART	До 256 кбіт / с
Швидкість передачі даних SPI	До 5 Мбіт / с
Швидкість передачі даних модуля	До 250 000 bps

Експлуатаційні режими

Модуль Xbee S2C втілює захоплюючу суміш адаптивності та корисності, полегшуючи свою роботу в двох різних методологіях: в режимі командування та режиму API.Кожна методологія обслуговує різноманітні вимоги до комунікації, поєднуючи відмінні атрибути з конкретними оперативними потребами.

В командному режимі-безшовний обмін даними

У командному режимі, загальновідомий як прозорий режим, модуль забезпечує прямий та нескладний обмін даними через DIN PIN.Ця установка сприяє сценаріям, що потребують прямого спілкування.Використовуючи прозорі шляхи даних, пристрої можуть без особливих зусиль обмінюватися інформацією, усуваючи необхідність складної обробки або складних протоколів.

Режим API-структуровані взаємодії на основі кадрів

З іншого боку, режим API приймає більш організовану стратегію шляхом обрамлення даних перед передачею.Цей метод надає підвищену безпеку разом із суворими функціями перевірки помилок та зворотним зв'язком.Типова конструкція кадрів включає розпочаті розмежування, ідентифікатори типу, довжини кадрів, фактичні дані та контрольні суми.Така збірка не тільки забезпечує комунікацію, але й допомагає вдосконалити коригування параметрів та набувати підтвердження доставки пакетів.

Використання потенціалу модуля Xbee S2C

Зрозуміло значення модуля XBEE S2C в мережевій інфраструктурі збагачує загальну продуктивність та підвищує експлуатаційні можливості.Цей модуль допомагає розробити гнучкі та ефективні бездротові мережі, які задовольняють різноманітні експлуатаційні вимоги.В основному він працює в трьох конкретних ролях:

Майстерність мережевої координації

Координатор перевершує налаштування та підтримку впорядкованості мережі.Він виходить за межі протоколів та синхронізації обробки, щоб включити налаштування мережевих параметрів, таких як вибір каналів та ідентифікатори мережі, сприяючи безперебійній атмосфері зв'язку.У практичних додатках координатори часто виступають як основний вузол, визначаючи рамки та здоров'я мережі.Ви часто можете висловлювати вплив майстерно кодування цього пристрою для зменшення затримки та підвищення пропускної здатності даних.

Можливості маршрутизації

Маршрутизатори відіграють активну роль у забезпеченні безперервного потоку даних через мережеві секції.Вони не лише керують внутрішньою передачею даних, але й полегшують зовнішню комунікацію, виконуючи функції Go-Betweens.Ця роль має істотне значення у складних налаштуваннях мережі, де розподіл даних повинен бути ефективним у декількох вузлах.Ви часто можете регулювати параметри маршрутизатора для ідеального поєднання діапазону та енергозбереження, сприяння зростанню мережі та тривалої функціональності.

Поводження з кінцевими пристроями

Хоча обмежені функції, кінцеві пристрої зосереджуються на передачі даних та прийому даних RF.Їх конструкція часто включає в себе енергозберігаючі режими для продовження терміну експлуатації акумулятора, основних у далеких випадках моніторингу.Ці пристрої розроблені для виконання конкретних завдань у мережі зі зниженою складністю, забезпечуючи надійність.Широка галузева практика включає стратегічне управління циклами сну та пробудження для розширення роботи пристрою, не підриваючи цілісність даних.

Тонкі налаштування ідентифікаторів та каналів

Ідентифікатор особистої області (PAN) активний при визначенні кожної мережі, вимагаючи ретельної конфігурації для забезпечення правильного розміщення пристроїв.Вибір з 16 доступних каналів, які зазвичай керують координатором, використовується для зменшення перешкод та підтримки ефективності мережі.Ви часто можете обговорювати методи динамічного розподілу каналів та управління ID PAN для пристосування до екологічних змін або масштабування мережі, тим самим підтримуючи ефективну комунікацію.

Взаємозв'язок Xbee S2C з Arduino та Nodemcu для динамічних програм IoT

Дослідження інтеграції модулів Xbee S2C з Arduino та Nodemcu відкриває світ гнучких додатків в Інтернеті речі (IoT) ландшафту.Це починання, як правило, обертається навколо розробки різних компонентів передавача та приймача для полегшення обміну даними рідини, що нагадує ритми вашої взаємодії.

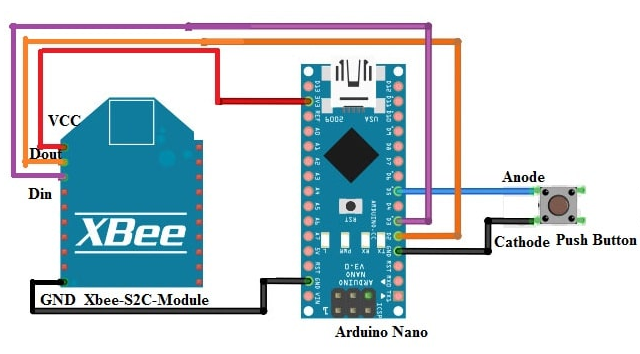

Модуль передавача з Arduino Nano

Створення зв’язку між модулем Xbee та Arduino Nano потребує належного з'єднання штифтів VCC, GND, DIN та Dout.Навмисне використання кнопки ініціює передачу даних після натискання, функція, яка імітує інтуїтивну взаємодію, що спостерігається в сценаріях управління.Така установка перегукується з повсякденним досвідом, коли натискання кнопок упорядковують ваше залучення до вбудованих систем.

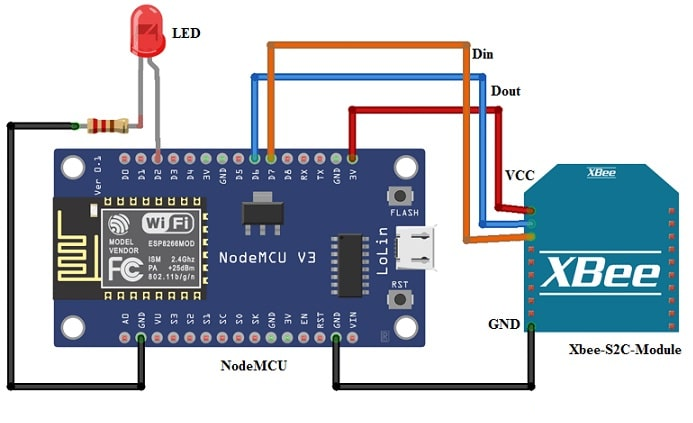

Система приймача з Nodemcu

Інтеграція Nodemcu з модулем Xbee приймає подібну схему з'єднання, доповнену світлодіодом, який виступає як індикатор стану для отримання даних.Ця конфігурація збагачує розуміння систем зворотного зв'язку, де візуальний сигнал LED відображає процес налагодження в апаратних взаємодіях, сприяючи заспокійливому відчуттю надійності системи.

Кодування

Необхідний код для передавача:

#include "softwareserial.h"

Softwareserial Xbee (2,3);

кнопка int = 5;

Boolean Toggle = false;// Ця змінна відстежує альтернативні кнопки кнопки

Налаштування порожнеч ()

{

Serial.begin (9600);

pinmode (кнопка, input_pullup);

Xbee.begin (9600);

}

void loop ()

{

// Коли натискається кнопка (gpio витягнутий низько) Надішліть 1

if (DigitalRead (кнопка) == Low && toggle)

{

Serial.println ("Увімкнути світлодіод");

перемикач = помилковий;

Xbee.write ('1');

затримка (1000);

}

// Коли кнопка натиснута вдруге (GPIO витягнутий низько) Надішліть 0

інакше, якщо (DigitalRead (кнопка) == Low &&! Toggle)

{

Serial.println ("вимкнути світлодіод");

toggle = true;

Xbee.write ('0');

Необхідний код для одержувача:

#include

int світлодіод = 2;

int отриманий = 0;

int i;

// для спілкування з Zigbee

Softwareserial Zigbee (13,12);

Налаштування порожнеч ()

{

Serial.begin (9600);

Zigbee.begin (9600);

pinmode (світлодіод, вихід);

}

void loop ()

{

// Перевірте, чи отримані дані

якщо (Zigbee.available ()> 0)

{

отриманий = Zigbee.read ();

// Якщо дані дорівнюють 0, вимкніть світлодіод

якщо (отримано == '0')

{

Serial.println ("вимкнення світлодіода");

DigitalWrite (світлодіод, низький);

}

// Якщо дані дорівнюють 1, увімкніть світлодіод

інакше, якщо (отримано == '1')

{

Serial.println ("включення світлодіода");

DigitalWrite (LED, High);

}

}

Надані фрагменти коду демонструють процес передачі та прийому за допомогою основних компонентів, таких як кнопки та світлодіоди.Ці приклади-це шлюзи для вас, щоб відтворити ефективні системи комунікації в рамках IoT, подібних до тих, хто використовується в стандартних моделях.

Координована операція двох модулів XBee підтримує безперебійне зв'язок Zigbee між Arduino Nano та Nodemcu.Кожна кнопка натискає передає дані, одночасно надаючи негайний зворотний зв'язок через світлодіодні системи, що відображають, де підкреслюється впевненість фактичних даних.

Заявки

Домашня автоматизація та сітчасті мережі

Модуль Xbee S2C покращує автоматизацію домашньої автоматики шляхом безперешкодного утворення сітчастих мереж, які з'єднують пристрої в домогосподарстві.Цей модуль знаходить свою нішу в налаштуваннях, що вимагає стабільного, низькочастотного спілкування, реалізованого за допомогою надійних протоколів Zigbee.Зазвичай він знаходить місце в системах освітлення, безпеки та клімату, просуваючи більш інтерактивну та взаємопов'язану атмосферу розумного будинку.Його вміння самолікування в мережі сітки забезпечує безперервність сервісу, навіть коли один вузол збивається, тим самим підвищуючи загальну надійність та володіння налаштуванням.

Промислові програми та комунікації середнього дальності

У промисловому світі модуль XBEE S2C є кращим вибором для спілкування середньої діапазону, що сприяє узгодженню в комунікаційних шляхах, ключовим для автоматизованих промислових процесів.Сюди входить моніторинг та контроль заводського обладнання, і він процвітає в сценаріях, де суворі середовища роблять дротові рішення менш здійсненними.Використання цього модуля відображає зростаючу схильність до оцифрування, підвищення промислової ефективності та мінімізації простоїв.Ви можете задуматися про його потенціал до винахідливості традиційного виробництва, інтегруючи фактичний аналіз даних та моніторинг пильного обладнання, викликаючи цікавість щодо його впливу на продуктивність.

Автоматизація комерційної будівлі

Модуль розширює свою корисність на комерційну автоматизацію будівель, впорядкування роботи систем ОВК, освітлення та інфраструктури безпеки.Така інтеграція дає вам можливість досягти чудового ступеня енергоефективності, узгоджуючись із сучасним поштовхом до екологічної свідомості.Її комунікація сприяє інтеграції з існуючими рамками, що підтримує пристосованість та зростання.Досвід роботи з цих додатків часто демонструє помітне зменшення експлуатаційних витрат, підкреслюючи роль модуля Xbee S2C у зменшенні екологічного сліду комерційних споруд.

Розумні енергетичні системи

У домені Smart Energy Systems модуль XBEE S2C покращує управління енергією та розподіл у розумних сітках.Це дозволяє фактичний обмін даними між джерелами енергії та споживачами, оптимізуючи розподіл енергії та мінімізацію витрат.Ви можете організувати використання приладів за фактичні цінові точки або очікувані пікові вимоги, перетворюючись на помітну економію енергії.Озброївшись захищеними протоколами комунікації, модуль підтримує управління децентралізованими відновлюваними джерелами енергії, крок вперед у забезпеченні стійкої енергетичної практики для майбутніх поколінь.Такі розробки підкреслюють його потенціал для капітального ремонту моделей споживання енергії, що резонує з цілями глобальної стійкості.
