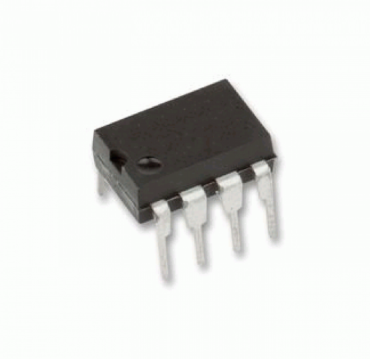

Вичерпний посібник з декодера тону LM567

LM567 - це дуже адаптований декодер тон, відомий своєю точністю у виявленні конкретних частот у складних сигнальних середовищах.Ця стаття вивчить свої ключові атрибути, включаючи конфігурацію PIN, схеми та ціноутворення, а також уявлення про свої практичні програми в телекомунікаціях, віддалених елементах управління та системах безпеки.Розуміючи, як працює LM567, та зовнішні компоненти, які впливають на його продуктивність, ви можете оцінити його універсальність та надійність виявлення частоти.Незалежно від індивідуального використання чи масової купівлі, LM567 пропонує економічно вигідне рішення для різних електронних проектів.

Каталог

Огляд LM567

З LM567 -це універсальний декодер тону, який активує насичений перемикач транзистора на землю, коли він ідентифікує вхідний сигнал, що потрапляє в його визначену смугу пропускання.Інтеграція детектора фази (I) та квадратурної фази (Q) поряд із осцилятором, що контролюється напругою (VCO) для встановлення центральної частоти, LM567 пропонує зовнішні компоненти здатність регулювати свою центральну частоту, пропускну здатність та вихідну затримку незалежно.

Детектор I/Q в межах LM567 служить для диференціації сигналів у встановленому діапазоні частот від значень.VCO несе відповідальність за визначення центральної частоти декодера, таким чином встановлюючи первинну діапазон експлуатації частоти для декодера тону.Зовнішні компоненти можуть самостійно змінювати центральну частоту, пропускну здатність та затримку виходу, пропонуючи помітну ступінь гнучкості.Практично це означає, що один мікросхема LM567 може адаптуватися до різних додатків, просто змінивши свої периферійні компоненти.Ця універсальність здебільшого корисна для телекомунікацій, де можуть знадобитися різні діапазони частот, або в системах тривоги, де різні терміни відгуку можуть посилити зручність використання в різних сценаріях.

Тонка настройка параметрів LM567 часто відповідає конкретним вимогам додатків.Наприклад, в аудіо -додатках позиціонування центральної частоти, щоб відповідати потребам системи, може значно підвищити точність виявлення сигналів, тим самим підвищуючи загальну продуктивність.Ретельно регулювання вихідної затримки дозволяє оптимізувати час відгуку пристрою, забезпечуючи швидку та точну активацію в застосовних умовах.Ці коригування керуються не лише технічною необхідністю, а й бажанням задовольнити та перевищувати ваші очікування.

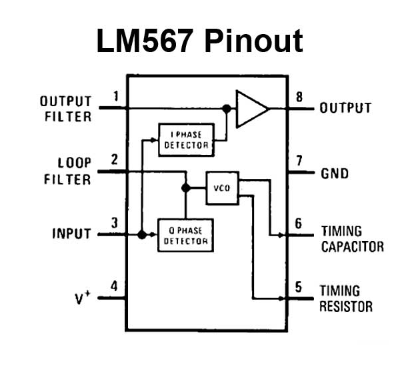

Конфігурація PIN -коду LM567

Назва	Ні.	Тип	Опис
Gnd	7	С	Земля ланцюга.
У	3	Я	Введення пристрою.
Lf_cap	2	Я	Штифт конденсатора фільтра петлі (LPF PLL).
Поза	8	О	Вихід пристрою.
Of_cap	1	Я	Штифт конденсатора вихідного фільтра.
T_CAP	5	Я	Штифт підключення конденсатора часу.
T_RES	6	Я	Штифт підключення резистора.
VCC	4	С	Штифт подачі напруги.

Представництво CAD LM567

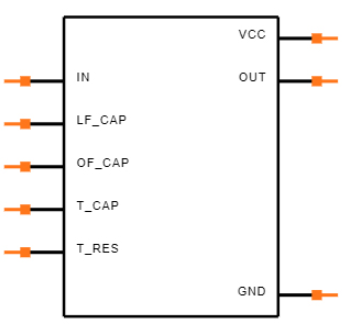

Символ

Слід

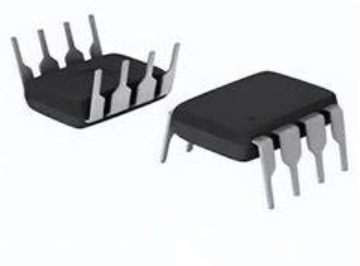

3D -модель

Основні функції LM567

Означати	Опис
Діапазон частот	20: 1 діапазон частот із зовнішнім резистором
Сумісність виходу	Логічний сумісний вихід із раковиною струмом 100 мА здатність
Регульована пропускна здатність	Регульована пропускна здатність від 0 до 14%
Позаду придушення сигналу	Високе придушення позадіональних сигналів та шуму
Неправдивий імунітет сигналу	Імунітет до помилкових сигналів
Стабільність центральної частоти	Високо стабільна центральна частота
Регульована центральна частота	Центральна частота регулюється від 0,01 Гц до 500 кГц

Технічні характеристики

Ось таблиця для техаських інструментів LM567CN Технічні специфікації, атрибути, параметри та деталі з подібними специфікаціями.

Тип	Параметр	Специфікація
Кріплення	Монтажний тип	Через отвір
	Пакет / кейс	8-дріт (0,300 ", 7,62 мм)
	Кількість шпильок	8
Умови експлуатації	Робоча температура	0 ° C ~ 70 ° C
Упаковка	Упаковка	Трубка
	Код JESD-609	E0
	Код PBFREE	Ні
	Статус частини	Застарілий
	Рівень чутливості вологи	1 (необмежений)
Електричні характеристики	Напруга - постачання	4,75v ~ 9v
	Напруга експлуатації	5В
	Експлуатаційний струм живлення	12ma
	Номінальний струм постачання	12ma
	Частота	10 МГц
	Вхідна ємність	25pf
Фізичні характеристики	Термінальна позиція	Подвійний
	Кінцевий крок	2,54 мм
	Кількість закінчення	8
	Ширина	7,62 мм
Влада	Максимальна розсіювання потужності	1,1 Вт
Дотримання	Досягнення SVHC	Немає SVHC
	Радіаційне твердіння	Ні
	Статус ROHS	Нерозбудова
	Вільно	Містить свинцю
Ідентифікація частини	Номер базової частини	LM567
	Функціонування	Декодер тону
	Логічна функція	Декодер
Дотримання експорту	Код ECCN	Вуха99
Термінальна обробка	Закінчити	Олово/свинцю (sn/pb)

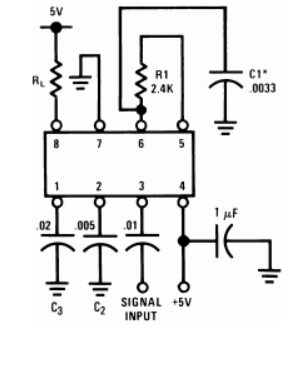

LM567 ланцюг тестування

ξ = 100 кГц + 5 В

ПРИМІТКА: Відрегулюйте F₀ = 100 кГц.

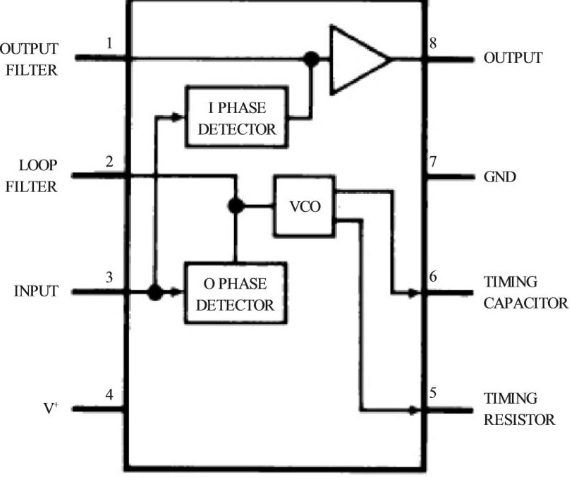

Функціональна блок -схема LM567

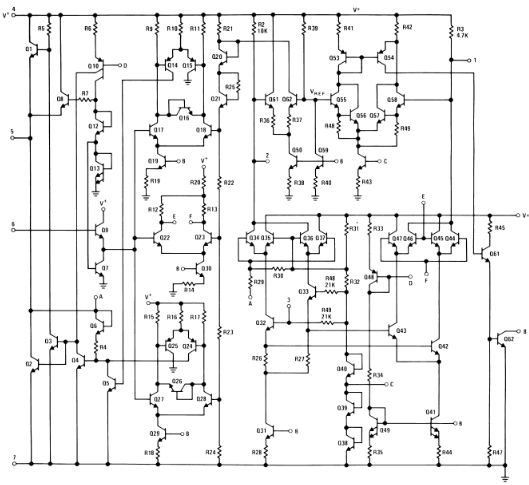

Спрощене представлення LM567

Альтернативні ICS для LM567

Номер деталі	Опис	Виробник
LM567CMX/NOPB	Тон декодер 8-Soic від 0 до 70	Техаські інструменти
LM567см/NOPB	IC Telecom, Tone Decoder Circuit, PDSO8, SOP-8, Telecom Сигнальна схема	Національна напівпровідникова корпорація
LM567см	Тонний декодер, PDSO8, SOP-8	ТОВ «Рочестер Електроніка»
LM567CMX	Тон декодер 8-сот	Техаські інструменти

Широке використання LM567

LM567, дуже пристосований декодер тону, використовується в безлічі доменів через його точність та функціональність.

Ключові тони декодування

Первинне використання LM567 - це для декодування ключового тону.Цей процес визначає конкретні аудіо частоти, пов'язані з натисканням клавіш на таких пристроях, як телефони або цифрові клавіатури.Декодуючи ці тони з точністю, LM567 покращує інтерпретацію введення користувачів у телекомунікаційних та системах безпеки.Це забезпечує швидкі та правильні відповіді на ці входи.

Точні осцилятори

LM567 є важливим для створення точних осциляторів, що використовується для створення стабільних та точних електронних сигналів.Ці осцилятори є основними для таких додатків, як годинники в цифрових схемах та комунікаційних пристроях, де активна синхронізація.Можливість LM567 генерувати точні частоти лежать в основі надійної ефективності пристроїв, що залежать від точних сигналів часу.

Ультразвуковий контроль

У застосуванні ультразвукового контролю LM567 декодує специфічні ультразвукові частоти.Це в основному корисно в системах дистанційного зондування та управління, включаючи інструменти вимірювання відстані, датчики близькості та вдосконалені дистанційні керування.Наприклад, це може посилити СНІД для паркування автомобілів або складні системи роботизіння робототехніки.

Моніторинг частоти

LM567 здатний контролювати частоти в різних контекстах, таких як промислові машини або системи моніторингу навколишнього середовища.Наприклад, у електростанціях він забезпечує, що машина працює в межах безпечних частот, тим самим запобігаючи потенційні механічні збої.Це ілюструє роль LM567 у підтримці оперативної ефективності та стандартів безпеки.

Широкосмугова демодуляція FSK

LM567 декодує сигнали широкосмугової частоти зсуву (FSK), які є всюдисущими в системах комунікації даних, що передають інформацію через зміни частоти.Цей процес демодуляції лежить в основі численних сучасних методів цифрової комунікації, від пристроїв бездротового зв'язку до складних мереж передачі даних.

Дистанційне керування струмом оператора

LM567 підтримує пульт дистанційного керування струмом оператора, який використовує електричну проводку будівлі для передачі сигналу.Ця методика корисна для старих інфраструктур, де встановлення нових ліній зв'язку неможливо.Точне виявлення частоти LM567 забезпечує надійну інтерпретацію контрольних сигналів, що робить його ідеальним для модернізації сучасних можливостей управління до існуючих систем.

Комунікаційні підкачки декодери

У системах комунікаційних підручників LM567 декодує сигнали підкачки, що дозволяє ефективно отримувати сповіщення та повідомлення.Це надзвичайно корисно в системах охорони здоров’я, таких як системи викликів медсестер, де своєчасне спілкування є домінуючим.Він також виявляється вигідним у промислових умовах, допомагаючи швидко відправити сповіщення про запобігання нещасних випадків або посилення координації.

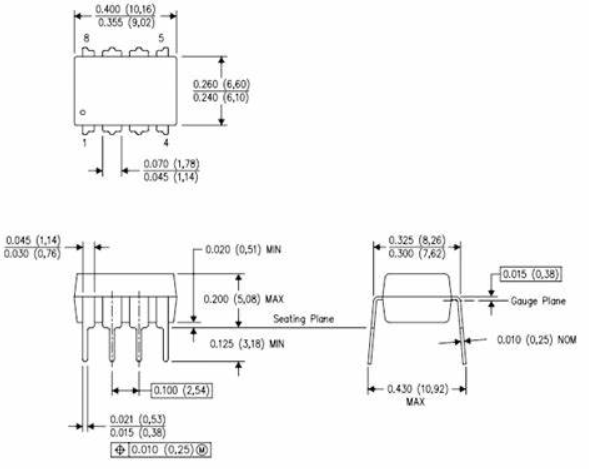

Інформація про пакет для LM567

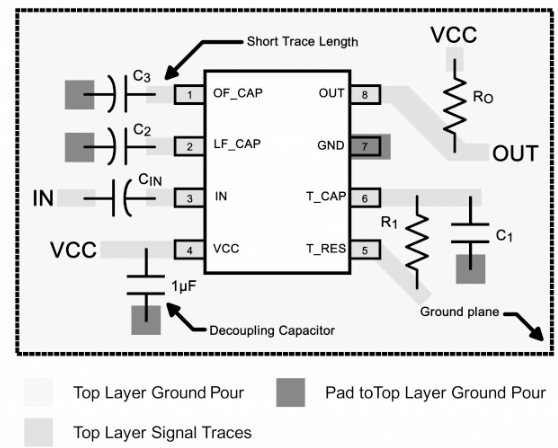

Розширена конфігурація макета для LM567

Про виробника

Texas Instruments (TI), що базуються в Далласі, Техас, розробляє та виробляє напівпровідники та інтегровані схеми, обслуговуючи виробників електроніки в усьому світі.Всесвітньо в по всьому світу, що займає 10 найкращих напівпровідникових компаній, TI зосереджується насамперед на аналогових мікросхемах та вбудованих процесорах, що становить понад 80% його доходу.Цей фокус на аналоговій технології, яка перетворює такі сигнали, як звук, світло та температура в цифрові дані, зміцнює стратегічне ринкове положення TI.

TI пропонує більше, ніж просто аналогові мікросхеми та вбудовані процесори.Технологія обробки цифрового світла (DLP), що використовується в проекторах та системах домашнього кінотеатру, демонструє відданість TI до вдосконалення візуального досвіду.Портфоліо TI також включає калькулятори та мікроконтролери.Ці освітні продукти корисні для просування навчання та розвитку в галузі STEM.Станом на 2016 рік, TI може похвалитися 45 000 патентів у всьому світі - свідчить про його невблаганне прагнення до інновацій та неабиякий вплив на напівпровідникову галузь.Ці патенти є більш ніж юридичними активами;Вони представляють технічні етапи та конкурентну перевагу під основу TI.

Часті запитання [FAQ]

1. Яка різниця між LMC567 та LM567?Вони взаємозамінні?

Ні, вони не взаємозамінні.Хоча подібна в принципі, формула обчислення центральної частоти відрізняється через поділ ЛОС у LMC567.Більше того, LMC567 пропонує більш широкий діапазон живлення, що забезпечує більшу гнучкість у різних додатках, таким чином, задовольняючи більш різноманітні технічні потреби.

2. Яке програмне забезпечення для моделювання має мікросхему LM567?

Чіп LM567 підтримується в наступному програмному забезпеченні моделювання Proteus та Multisim.Однак він недоступний в EWB.Для точного моделювання доцільно використовувати ці підтримувані платформи для повного вивчення можливостей чіпа.

3. Які ролі чіпів CM8870 та LM567?

Декодер тону LM567 використовує свою фазову петлю (PLL) для обслуговування широкого спектру ланцюгів.Це включає його використання в пейджерах та частотних моніторах, серед інших програм.Його застосування в пейджерах сприяє прийому точних сигналів, забезпечуючи надійне посилання на зв'язок.У частотних моніторах декодер допомагає підтримувати точне виявлення частоти та стабільність.Роль пристрою у виявленні та фільтрації сигналів не просто практична, але також підкреслює його надійну продуктивність.Ця функція є основною для визначення конкретних тонів серед моря шуму.Розгорнуті в різних налаштуваннях, він демонструє неабияку здатність ефективно розрізняти та фільтрувати сигнали.

CM8870-це DTMF (багаточастотна багаточастотна) чіп декодера.Він відомий своєю здатністю ефективно розшифровувати сигнали DTMF на лініях зв'язку.Коли ці сигнали розшифровані, вони перетворюються на двійковий чотирикутний код.Цей чіп знаходить широке застосування в телекомунікаційних системах для точної ідентифікації сигналу.

4. Який принцип роботи LM567?

LM567 працює на частотах нижче 500 кГц.Вибір відповідних компонентів R і C активний при встановленні потрібної центральної частоти.Коли вхідна частота відповідає центральній частоті, це призводить до дійсного виходу низького рівня.Схоплення цього принципу посилює його ефективне впровадження в схемах, чутливих до змін частоти.Почніть з визначення виробника LM567.Пошук у відповідній бібліотеці на основі деталей виробника.Якщо LM567 не знайдено, використовуйте ручне вимірювання та малювання, щоб точно інтегрувати компонент у свій проект.Цей метод гарантує точне подання LM567 як у схемах, так і в макетах друкованої плати.
