Підсилювач приладів AD620: таблиця даних, конфігурація PIN та схематичний огляд

Підсилювач приладів AD620 славиться своєю точністю та універсальністю, що робить його надійним вибором у різних галузях.При високій точності та низькому споживанні електроенергії AD620 перевершує такі додатки, як медичні прилади, промислова автоматизація та точні системи даних.Розуміння розриву та експлуатаційних деталей цього підсилювача необхідне для безперебійної інтеграції системи, забезпечуючи оптимальну продуктивність у будь -якій конструкції.У цій статті ми вивчимо ключові функції, конфігурацію PIN-коду та програми AD620, підкреслюючи, чому це залишається рішенням для вашого надійного посилення.

Каталог

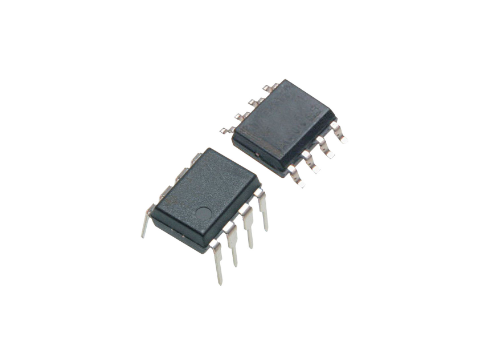

Огляд AD620

З Ad620 -це економічний та високоточний підсилювач інструментів.Це дозволяє коригувати посилення до 10 000, використовуючи лише один резистор.Доступний у 8-свинці SOIC та DIP-упаковки, він пропонує компактний слід порівняно з дискретними конструкціями.

Пристрій забезпечує мінімальне споживання електроенергії з максимальним струмом живлення 1,3 мА, що робить його добре підходить для додатків, що працюють на батареї та портативні.AD620 має високу точність з максимальною нелінійністю 40 проміле, зміщеною напругою максимум 50 мкВ та зміщеним дрейфом 0,6 мкВ/° С Макс.Ці специфікації роблять його ефективним у точних системах збору даних, таких як масштабні шкали та інтерфейси перетворювача.Він має низький шум і низький вхідний струм зміщення, які помітні для медичних пристроїв, що потребують точних показань.

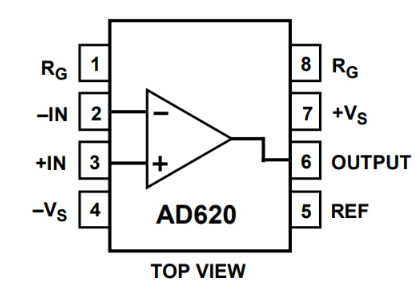

Конфігурація PIN -коду AD620

Модель CAD AD620

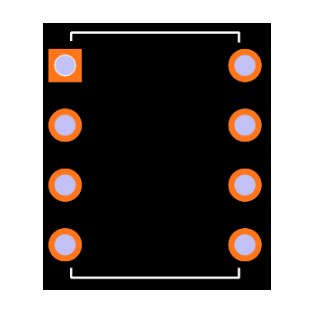

Слід

Особливості AD620

Означати	Опис
Простота використання	Простий у використанні дизайн із зовнішнім резистором для посилення коригування.
Діапазон посилення	Набір посилення одним зовнішнім резистором, регульованим від 1 до 10 000.
Діапазон живлення	Працює в широкому діапазоні живлення від ± 2,3 В до ± 18 В.
Виконання	Перевищує традиційні інструментарію 3-OP-AMP конструкції підсилювача.
Упаковка	Доступно в 8-свинцю DIP та SOIC упаковках.
Низьке споживання електроенергії	Максимальний струм живлення 1,3 Ма.
Продуктивність постійного струму	B клас має відмінну продуктивність постійного струму.
Вхідна напруга зміщення	Вхідна напруга зміщення 50 мкВ.
Вхідне зміщення дрейфу	Низький вхідний зміщення дрейф 0,6 мкВ/° С.
Вхідний струм зміщення	Максимальний вхідний струм зміщення 1,0 Na.
Співвідношення відторгнення загального режиму	Коефіцієнт відхилення звичайного режиму мінімум 100 дБ при g = 10.
Низький шум	Вхідний шум напруги 9 нВ/√ Гц при 1 кГц.
Вхідний шум	0,28 мкВ піковий шум у діапазоні 0,1 Гц до 10 Гц.
Технічні характеристики змінного струму	Основні продуктивність змінного струму з пропускною здатністю 120 кГц при g = 100.
Поселення часу	Швидкий час осідання від 15 мкс до 0,01%.

Технічні характеристики AD620

Ось детальна таблиця аналогових пристроїв Inc. Ad620bn Технічні специфікації, атрибути та параметри, а також частини з подібними специфікаціями.

Тип	Параметр	Деталі
Контактне покриття	Свинцю, олово	Свинцю/олово
Кріплення	Через отвір	Через отвір
Монтажний тип	Через отвір	Через отвір
Пакет / кейс	8-дріт (0,300, 7,62 мм)	8-дріт (0,300, 7,62 мм)
Кількість шпильок	8	8
Кількість елементів	1	1
Робоча температура	-40 ° C ~ 85 ° C	-40 ° C ~ 85 ° C
Упаковка	Трубка	Трубка
Код JESD-609	E0	E0
Код PBFREE	Ні	Ні
Статус частини	Застарілий	Застарілий
Рівень чутливості до вологи (MSL)	1 (необмежений)	1 (необмежений)
Кількість закінчення	8	8
Код ECCN	Вуха99	Вуха99
Опір	10 GOHM	10 GOHM
Максимальна розсіювання потужності	650 МВт	650 МВт
Термінальна позиція	Подвійний	Подвійний
Кількість функцій	1	1
Напруга живлення	15V	15V
Кінцевий крок	2,54 мм	2,54 мм
Номер базової частини	Ad620	Ad620
Кількість шпильок	8	8
Напруга експлуатації	36V	36V
Експлуатаційний струм живлення	1,3 мА	1,3 мА
Номінальний струм постачання	1,3 мА	1,3 мА
Розсіювання потужності	650 МВт	650 МВт
Швидкість	1,2 В/мкс	1,2 В/мкс
Тип підсилювача	Інструментарія	Інструментарія
Загальний коефіцієнт відхилення режиму	93 дБ	93 дБ
Струм - вхідне зміщення	500PA	500PA
Напруга - подача, одно/подвійна (±)	4,6V36V ± 2,3V18V	4,6V36V ± 2,3V18V
Вихідний струм на канал	18ma	18ma
Вхідна напруга зміщення (VOS)	30 МВ	30 МВ
Негативна напруга живлення	-15V	-15V
Напруга - зміщення введення	15 мкВ	15 мкВ
-3db пропускна здатність	1 МГц	1 МГц
Вхідне зміщення струму-максимум (iio)	0,00075 мкА	0,00075 мкА
Посилення напруги-міни	1	1
Посилення напруги	10	10
Нелінійність	0,00%	0,00%
Довжина	9,27 мм	9,27 мм
Висота сидячи (макс)	4,57 мм	4,57 мм
Радіаційне твердіння	Ні	Ні
Статус ROHS	Нерозбудова	Нерозбудова
Вільно	Містить свинцю	Містить свинцю

Альтернативи AD620

Номер деталі	Опис	Виробник
AD620BRZ-RL	Підсилювач приладів, 85 УФ-зміщення-Max, 1 МГц діапазон Ширина, PDSO8, Free Lead, MS-021-AA, SOIC-8	ТОВ «Рочестер Електроніка»
Ad620brz-reel	Підсилювач приладів, 85 УФ-зміщення-Max, 1 МГц діапазон Ширина, PDSO8, MS-021-AA, SOIC-8	Analog Devices Inc
Ad620br-reel	Низький дрейф, підсилювач з низькою потужністю з встановленими прибутками від 1 до 10000	Analog Devices Inc
AD620BRZ-R7	Низький дрейф, підсилювач з низькою потужністю з встановленими прибутками від 1 до 10000	Analog Devices Inc
AD620BRZ	Підсилювач приладів, 85 УФ-зміщення-Max, 1 МГц діапазон Ширина, PDSO8, Free Lead, MS-021-AA, SOIC-8	ТОВ «Рочестер Електроніка»
Ad620br	Підсилювач приладів, 85 УФ-зміщення-Max, 1 МГц діапазон Ширина, PDSO8, MS-021-AA, SOIC-8	ТОВ «Рочестер Електроніка»
Ad620brz-reel7	Підсилювач приладів, 85 УФ-зміщення-Max, 1 МГц діапазон Ширина, PDSO8, MS-021-AA, SOIC-8	Analog Devices Inc

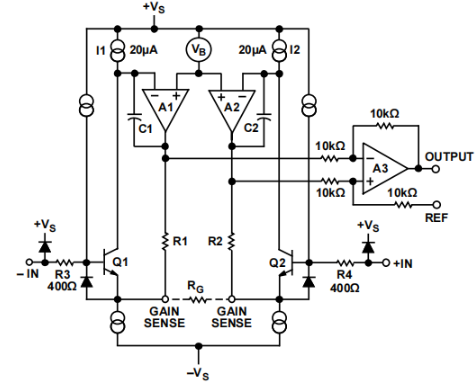

Спрощена схема AD620

Ідеальні програми для AD620

AD620, з його винятковою точністю та мінімальною напругою зміщення, опиняється вдома в різних високоточних системах даних.Такі системи охоплюють такі застосування, як ваги та інтерфейси перетворювача, де досягнення точності вимірювання невблаганне.

Точні системи даних

AD620 процвітає в умовах, де точність є домінуючим.Візьміть зважування ваги, часто використовуються в дослідницьких лабораторіях або промислових умовах: тут кожне вимірювання може бути кроком до новаторських наукових відкриттів або вищої якості продукції.Коефіцієнт відторгнення підсилювача високого рівня (CMRR) та низькі шумові характеристики є основою цієї надійної та точної продуктивності.

Інтерфейси перетворювача

Програми інтерфейсу перетворювача - це ще одна арена, де AD620 демонструє свої можливості.Розглянемо перетворювачі, які перетворюють фізичні явища, такі як тиск, температура або сила в електричні сигнали.Точність цих перетворень є серйозною - будь то в точному контролі систем промислової автоматизації або пильного моніторингу умов навколишнього середовища.Високий вхідний опір AD620 відіграє головну роль у збереженні цілісності сигналу, тим самим робить його переконливим вибором для цих інтерфейсів.

Медичні програми

У світі медичних інструментів AD620 яскраво світить.Такі пристрої, як електрокардіограми (ЕКГ) та неінвазивні монітори артеріального тиску, покладаються на високу точність та мінімальну перешкоду сигналу, щоб забезпечити надійну діагностику.Тут необхідний низький рівень шуму та зміщення AD620.Більше того, доблесть підсилювача у збереженні електроенергії значно продовжує час роботи акумулятора портативних медичних пристроїв - основної особливих у сучасних ландшафтах мобільних рішень для охорони здоров’я, де кожна додаткова година роботи може змінити глибоку зміну.

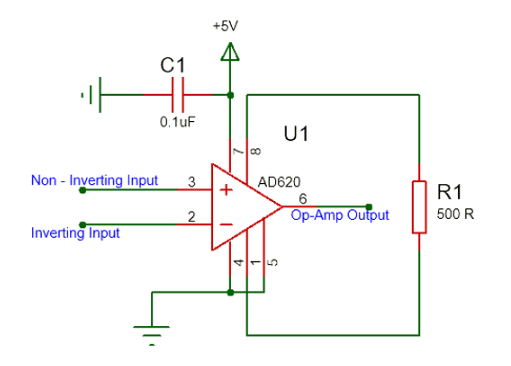

Як експлуатувати та оптимізувати AD620?

Експлуатація AD620 передбачає низку простих кроків.Для початку ефективно керуйте потужністю інтегрованої схеми (IC), пов'язуючи штифт 7 з джерелом живлення та шпилькою 4 до землі.Подача на один +5В часто є адекватною для цього завдання.Забезпечення того, що PIN-код 2 (неінвертинг) та PIN 3 (інвертування) керують вхідним сигналом, корисно для правильної функціональності.Для стабілізації виходу, коли між вхідними штифтами немає різниці напруги, як правило, заземлюючим штифтом 5 (еталон) разом з PIN -колом 4.

Контроль посилення AD620 - це сильно впорядкований процес, який вимагає лише одного зовнішнього резистора.Встановіть посилення, розміщуючи резистор (наприклад, 500ω для посилення 100) між штифтами 8 (+RG) та 1 (-rg).Потім посилення обчислюється за допомогою формули.

G = (49,4 кО / r_G) + 1.

Ця формула забезпечує точні вигоди шляхом належного вибору значень резистора, пропонуючи простий, але потужний метод, щоб адаптувати продуктивність підсилювача до конкретних потреб.Один із часто не помічається аспектом, є вхідний зміщення струму.Дизайн AD620 мінімізує цей струм, але пом'якшення будь -якого дисбалансу в імпедансі джерела, підключеного до вхідних штифтів, все ще влаштовується.Мінімізація невідповідності знижує компенсацію напруги, підвищуючи загальну точність, що в основному небезпечно за точними інструментами, де важливі хвилини.Варіації температури можуть суттєво вплинути на продуктивність AD620.Забезпечення того, що резистор, що використовується для налаштування посилення, має низькотемпературний коефіцієнт, сприятливий для підтримки стабільного посилення в широкому діапазоні температури.У додатках, які впливають на умови навколишнього середовища, ця стабільність корисна для послідовних показників.У практичних сценаріях, таких як системи промислового моніторингу, підтримка стабільності в посиленні, незважаючи на коливання температури, є активним, щоб уникнути вимірювання неточностей.Це підкреслює важливість вибору відповідних компонентів, які узгоджуються з операційним середовищем, забезпечуючи тим самим надійний та точний моніторинг.Еталонний штифт (штифт 5) суттєво впливає на вихідну напругу.Заземлення цього штифта разом з PIN -колом 4, як правило, нуля, коли немає різниці вхідної напруги.Однак у більш вдосконалених налаштуваннях підключення цього PIN -коду до певної напруги може ввести відомий зміщення у виводі, що корисно в додатках, що вимагають точних змінних змін напруги.

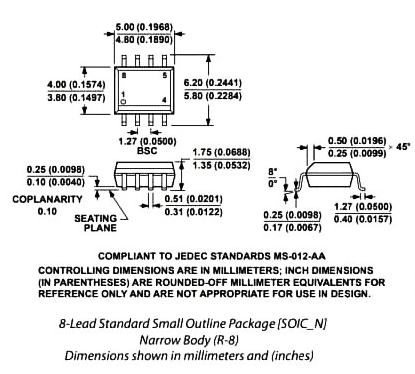

Упаковка AD620

Про аналогові пристрої

Analog Devices Inc. (NASDAQ: ADI) переважає в розробці, виробництві та маркетингу високоефективних аналогових, змішаних сигнальних та цифрових обробки сигналів (DSP).Заснована в 1965 році, ADI взяв на себе зобов’язання подолати складні інженерні проблеми в обробці сигналів.Їх геніальні рішення мають силу перетворювати реальні явища, такі як температура, тиск та швидкість у точні електричні сигнали, тим самим дозволяючи різноманітні та практичні застосування по всьому світу.

Протягом десятиліть ADI переходив від зосередження уваги виключно на аналогові технології до використання більш цілісного підходу, який включає змішані сигнали та технології DSP.Цей зсув відображає більш широку тенденцію в галузі електроніки до інтеграції декількох функцій в єдину мікросхему, підвищуючи продуктивність та скорочення споживання електроенергії.Рішення ADI знаходять своє місце у застосуванні в галузі промислової автоматизації, охорони здоров'я, побутової електроніки та автомобільних систем.

Портфоліо ADI охоплює широкий спектр точних аналогових продуктів технологій, таких як підсилювачі, лінійні продукти та перетворювачі даних, які серйозні для зондування та вимірювання високої роздільної здатності.Рішення змішаного сигналу, що поєднують аналогові та цифрові схеми на одному мікросхемі, забезпечують підвищену функціональність та ефективність.

PDF -таблиця

AD620bn DataSheets:

Ad620.pdf

AD620BRZ-R7 DATASHEETS:

Ad620.pdf

Часті запитання [FAQ]

1. Чи може AD623 замінити AD620?

AD620 та AD623 - це одиночні підсилювачі приладів з сумісністю PIN -коду.Виразний фактор між ними полягає в їх вимогах до живлення: AD620 потребує подвійних запасів, тоді як AD623 може працювати з подвійними, або з одним запасами.Тому AD620 можна замінити AD623, якщо оригінальна схема використовує подвійні джерела живлення.Часто ви можете вибрати AD623 для його енергоефективності та спрощеної конструкції потужності, оскільки він функціонує з єдиним постачанням.Після такої заміни продуктивність ради мікроконтролерів залишається стабільною і продовжує виконувати свої завдання безперешкодно, забезпечуючи надійність у практичних програмах.

2. Що представляють шпильки AD620?

P1 і P8: Зовнішні резистори, що підсилюють посилення

P2 і P3: вхідні клеми

P6: Вихідний термінал

P4 і P7: ± 5 В живлення

P5: Вхід референтного напруги (400 МВ)

Ця специфічна конфігурація PIN -коду полегшує структуровані та оптимізовані з'єднання компонентів, забезпечуючи послідовну продуктивність та спрощуючи процеси усунення несправностей.

3. Як працює AD620?

AD620 базується на традиційній конструкції з триморами, але включає значні підвищення продуктивності широкого діапазону живлення (± 2,3– ± 18 В) та низького споживання електроенергії (максимальний струм 1,3 Ма).Ці функції роблять його придатним для низьких напруг, дизайнів з низькою потужністю.Його монолітна побудова та калібрування лазера гарантують високу точність.Використання диференціального біполярного входу через β -процес досягає нижчого вхідного зміщення струму та стабілізує струм колектора за допомогою внутрішнього зворотного зв'язку.Рівняння посилення - g = 49,4kω / r_g + 1, де r_g - зовнішній резистор, який керує посиленням.Це відображає інноваційні практики електроніки, підкреслюючи важливість точності та ефективності в розробці сучасних компонентів.

4. Який сигнал виводить AD620?

AD620, як регульований підсилювач приладів посилення, подає сигнал напруги.Ця універсальність виводу особливо наполеглива для додатків, що потребують точного посилення сигналу, таких як медичні інструменти та контроль промислового процесу.Його здатність надавати точне посилення сигналу підкреслює його роль у підтримці високих стандартів продуктивності у серйозних додатках.

5. Чому вихід AD620 завжди негативний?

Якщо вихід залишається негативним, незважаючи на вхід ± 5В, кілька факторів можуть бути притвореними надмірним посиленням та дисбалансом ланцюга.Огляньте регульований резистор, пов'язаний з посиленням штифтів, щоб переконатися, що він відповідає специфікаціям даних та що посилення не є надмірно високим, що може зменшити ризик посилення перешкод перешкод.Підтримуючи помірний приріст на першому етапі та врівноважуючи опір зміщення, ви можете ефективно вирішити питання про вірність та стабільність сигналу.Ці методи усунення несправностей підкреслюють практичні заходи щодо підтримки цілісності сигналу в аналогових схемах.
