Посібник з підсилювача AD8130AR: Особливості, Покін, Програми та таблиця даних

Цей посібник стосується AD8130AR, швидкісного підсилювача.Він розроблений для того, щоб приймати сигнали з кабелів із закрученими парами (вид, який часто використовується в мережах) і перетворити їх на чисті, одноразові сигнали, якими можуть користуватися інші частини системи.У цій статті ви дізнаєтесь, що робить AD8130AR, як він працює всередині, де ви можете ним користуватися та які версії доступні для різних потреб.

Каталог

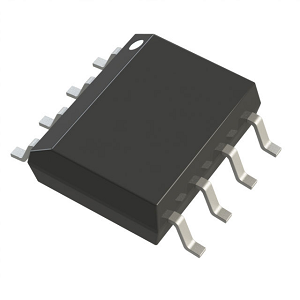

Огляд AD8130AR

З AD8130AR -високошвидкісний диференціальний підсилювач приймача, призначений для точної передачі сигналу над скрученими парами.У рамках сімейства AD8129/AD8130 він досконалий у перетворенні диференціальних сигналів у одноградні виходи з відмінною вірністю сигналу.З широкою пропускною здатністю -3 дБ 270 МГц та винятковою швидкістю SHEW 1090 В/мкс, він ідеально підходить для передачі аналогових або цифрових відео та високошвидкісних даних.AD8130AR забезпечує чудове відхилення звичайного режиму, виміряне при 94 дБ на низьких частотах і 70 дБ при 10 МГц, що дозволяє йому ефективно працювати навіть над низькою вартістю, непорушеним кабелем.Він підтримує широкий діапазон живлення, від одного +4,5 В до подвійних ± 12,6 В -рейок, що дозволяє використовувати різні напруги системи без необхідності ізоляційних трансформаторів.AD8130 є стабільним для єдності та найкраще підходить для застосувань з низькою пропускною здатністю.

Якщо ви шукаєте надійні, високоефективні підсилювачі приймача, AD8130AR-це чудовий вибір.Поставте свій масовий порядок у нас сьогодні, щоб ваші високошвидкісні системи працювали безперебійно з послідовною обробкою сигналів з низьким рівнем шуму.

Конфігурація PIN AD8130AR

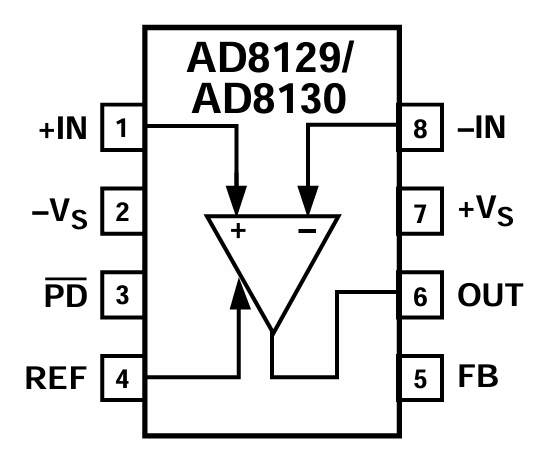

Номер PIN -коду	Пінопласт	Опис
1	+В	Неінвертуючий вхід (позитивний диференціальний вхід)
2	–Вс	Негативна напруга живлення
3	PD̅	КОНТРОЛЬ ПОПЕРЕДЖЕННЯ (Активний низький)
4	Реф	Еталонне вхід напруги (встановлює вихідний звичайний режим)
5	FB	Штифт зворотного зв'язку (для встановлення посилення або стабільності)
6	Поза	Вихід підсилювача
7	+Проти	Позитивна напруга живлення
8	–T	Інвертування вводу (негативний диференціальний вхід)

Моделі CAD AD8130AR

Символ AD8130AR

Слід AD8130AR

3D -модель AD8130AR

Особливості AD8130AR

Висока пропускна здатність: AD8130AR підтримує пропускну здатність −3 дБ 270 МГц при посиленні Unity, що дозволяє йому обробляти швидкі аналогові та цифрові сигнали з мінімальними втратами або затримкою.Це робить його придатним для високочастотних додатків, таких як передача відео та високошвидкісні посилання даних.

Швидка швидкість гнів: З дуже високою швидкістю SHLW 1090 вольт на мікросекунд, підсилювач може швидко реагувати на швидкі зміни вхідного сигналу, забезпечуючи різкі переходи сигналу та зменшення спотворення у швидко змінювальних формах хвиль.

Відмінне співвідношення відхилення звичайного режиму (CMRR): AD8130AR досягає 94 дБ CMRR від постійного струму до 100 кГц, 80 дБ при 2 МГц і 70 дБ при 10 МГц.Це дозволяє йому відхиляти небажаний шум або перешкоди, які з’являються однаково на обох входах, навіть на високих частотах для використання з незадоволеними кабелями закрученої пари.

Високий вхідний опір: Його високий вхідний опір забезпечує мінімальне завантаження на джерело сигналу, збереження цілісності сигналу та полегшення взаємодії з іншими схемами.

Широкий вхідний діапазон напруги в вхідному режимі: Широкий діапазон загального режиму означає, що підсилювач може приймати вхідні напруги, які розмахуються далеко вище або під землею без спотворення, навіть без використання трансформаторів.

Низький вхідний шум: AD8130AR підтримує підлогу з низьким рівнем шуму, що робить його придатним для точних застосувань, таких як приладобудування та медичні пристрої.

Низьке спотворення: Підсилювач пропонує дуже низьке загальне гармонічне спотворення, виміряне при −79 DBC для сигналу 1 V P-P при 5 МГц.Це забезпечує точне відтворення сигналів у таких додатках, як передача базової смуги відео або RF.

Широкий діапазон живлення : Він може працювати з єдиного живлення, починаючи з +4,5 В або з подвійних запасів до ± 12,6 В, пропонуючи сумісність з широким спектром системних напруг та покращенням адаптивності дизайну.

Функція живлення: Інтегрований штифт живлення дозволяє відключити пристрій, коли не потрібно, зберігаючи живлення в додатках, що працюють на батареї або енергію.

Блок -схема AD8130

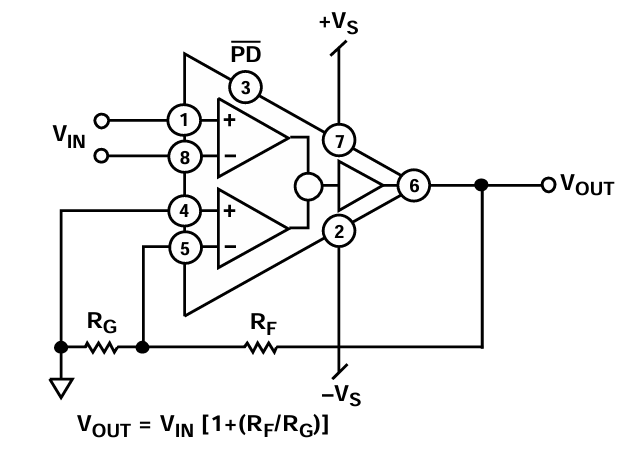

Блок -схема ілюструє внутрішню структуру AD8130 та його варіант AD8130AR, обидва вони функціонують як диференціальний підсилювач приймача.В основі пристрою-два внутрішні диференціальні підсилювачі, розташовані для обробки одноразового вхідного сигналу (V_IN) та створюють диференціальний вихід.Сигнал входить у PIN-код 1 (неінвертуючий вхід) і протікає через два відповідних внутрішніх підсилювачів, які підтримують відмінне відхилення від звичайного режиму та вірність сигналу.Штифт 5 заземлений через резистор RG, тоді як резистор зворотного зв'язку RF з'єднує вихід назад до інвергуючого шляху, встановлюючи посилення відповідно до формули:

Ця домовленість про зворотній зв'язок забезпечує стабільність та точний контроль посилення.Потужність подається на пристрій через штифти 2 та 7, які підключені до негативних та позитивних рейок постачання відповідно (-vs та +vs).PIN-код 6 виводить кінцевий посилений сигнал, а PIN-код 3 (PD) дозволяє керувати живленням, коли пристрій не використовується.Внутрішня диференціальна архітектура мінімізує спотворення та зовнішні перешкоди, що робить серію AD8130 придатним для вимогливих високошвидкісних додатків, таких як точний розподіл відео сигналу через лінії закручених пар.

Технічні характеристики AD8130AR

Тип	Параметр
Виробник	Analog Devices Inc.
Упаковка	Трубка
Статус частини	Застарілий
Тип підсилювача	Різний
Кількість ланцюгів	1
Швидкість	1100 В/мкс
-3db пропускна здатність	290 МГц
Струм - вхідне зміщення	500 Na
Напруга - зміщення введення	400 мкВ
Струм - постачання	13 мА
Струм - вихід / канал	40 мА
Напруга - проміжок живлення (хв)	4.5 V
Напруга - проміжок живлення (макс)	25.2 V
Робоча температура	-40 ° C ~ 85 ° C
Монтажний тип	Поверхневе кріплення
Пакет / кейс	8-Soic (0,154 ", ширина 3,90 мм)
Пакет пристроїв постачальника	8-сутній
Базовий номер товару	AD8130

Програми AD8130AR

Високошвидкісні диференціальні лінії приймачів

AD8130AR є призначеним для отримання високочастотних диференціальних сигналів, що передаються над скрученими парами.Його відмінне відторгнення звичайного режиму та широка пропускна здатність гарантують, що сигнал залишається чистим та точним навіть тоді, коли присутній зовнішній електричний шум.Це робить його ідеальним для використання в промисловій автоматизації, зв’язках зв'язку чи середовищах, де EMI ​​та Crosstalk - це занепокоєння.

Диференціальна до синглування перетворення

У багатьох системах сигнали передаються в диференціальній формі для шуму імунітету, але повинні бути перетворені на одноградні сигнали для подальшої обробки.AD8130AR обробляє цю конверсію з мінімальним спотворенням та широкою підтримкою напруги, що дозволяє чистити та ефективно взаємодіяти між диференціальними виходами та одноградними АЦП, DSP або аналоговими системами.

Підсилювачі високошвидкісних приладів

Завдяки високому вхідному опору, низькому шуму та винятковій лінійності, AD8130AR добре підходить для приладів.Це дозволяє точні диференціальні вимірювання та посилення без додавання шуму системи, що робить його цінним у наукових, медичних або промислових сенсорних інтерфейсах.

Програми, що змінюють рівень

AD8130AR вміщує широкий вхідний діапазон напруги загального режиму, що дозволяє йому змістити рівні напруги між системами з різними заземленими потенціалами.Це корисно в системах, які проходять на великі відстані або з'єднують різні домени живлення, не вимагаючи ізоляційних трансформаторів або додаткового обладнання.

Передача аналогових та цифрових відеосигмань

Завдяки широкій пропускній здатності та низьким спотворенню, AD8130AR ідеально підходить для передачі аналогових або цифрових відеосигнали над скрученими парами.Він зберігає чіткість зображення та цілісність часу, що робить його придатним для систем відеоспостереження, обладнання для мовлення або налаштування машинного зору, що вимагають передачі на великі відстані.

Швидкошвидкісні системи передачі даних

У системах комунікації даних деградація сигналів на відстані викликає головне занепокоєння.AD8130AR зменшує це, зберігаючи високу вірність сигналу навіть над розширеними довжиною кабелю, забезпечуючи швидкі цифрові сигнали неушкодженими.Це чудовий вибір для таких систем, як Ethernet над крученою парою, одиницями збору даних або задніми планами цифрового управління.

AD8130AR Подібні частини

• AD8130ARZ-REEL

AD8130ARZ-REL функціонально ідентичний AD8130AR, що містить ту саму пропускну здатність 270 МГц, 1090 В/мкс швидкості та високий CMRR.Ключова відмінність полягає у його форматі упаковки, ця версія поставляється в безвідмовній, сумісній з ROHS котушкою, придатною для автоматизованої складання SMT (технологія поверхні).Він ідеально підходить для високих обсяг виробничих умов, які шукають дотримання навколишнього середовища та ефективних виробничих процесів.

• Ad8130armz-reel

Цей варіант, AD8130ARMZ-REL, ділиться всіма основними електричними характеристиками AD8130AR, але поставляється в міні-маленькому контурному пакеті (MSOP-8), а не у стандартному SOIC.Формат MSOP пропонує менший слід, що робить його ідеальним для компактних або космічних конструкцій PCB без шкоди.Це найкращий вибір для портативних або щільних вбудованих систем.

• AD8130ARMZ-reel7

AD8130ARMZ-REEL7-це той самий пристрій, що і версія ARMZ-REL, але постачається у 7-дюймовому форматі стрічки та реєстрації, оптимізованого для конкретних систем вибору.Він підтримує однакові високошвидкісні характеристики з низьким рівнем розістрів, що пропонують зручність для складальних ліній, які потребують більш жорстких допусків на котушці або менших пакетних пробіжок.

Переваги AD8130AR

Активна архітектура зворотного зв'язку

На відміну від традиційних підсилювачів, AD8130AR використовує активну конструкцію зворотного зв'язку, який розділяє шляхи введення та зворотного зв'язку.Це зменшує взаємодію між сигналом та зворотним зв'язком, покращуючи стабільність та мінімізуючи спотворення.Це також посилює здатність пристрою відхиляти шум загального режиму, що робить його більш придатним для диференціальної обробки сигналів на великі відстані.

Висока пропускна здатність та швидкість пропускання

Підсилювач пропонує пропускну здатність 270 МГц та швидкість блискавки 1090 В/мкс.Ці характеристики дозволяють йому обробляти швидкі краї та високочастотний вміст з мінімальною затримкою або втратою сигналу, що робить його ідеальним для таких додатків, як передача відео, RF-базова смуга або системи цифрових комунікацій.

Низьке спотворення та шум

З рівнем вхідного шуму всього 12,5 нВ/√ Гц та гармонічним спотворенням до −79 DBC при 5 МГц, AD8130AR забезпечує чисту ампліфікацію сигналу з високою точністю.Це робить його ідеальним для чутливих приладів та збору даних.

Розміри упаковки AD8130AR

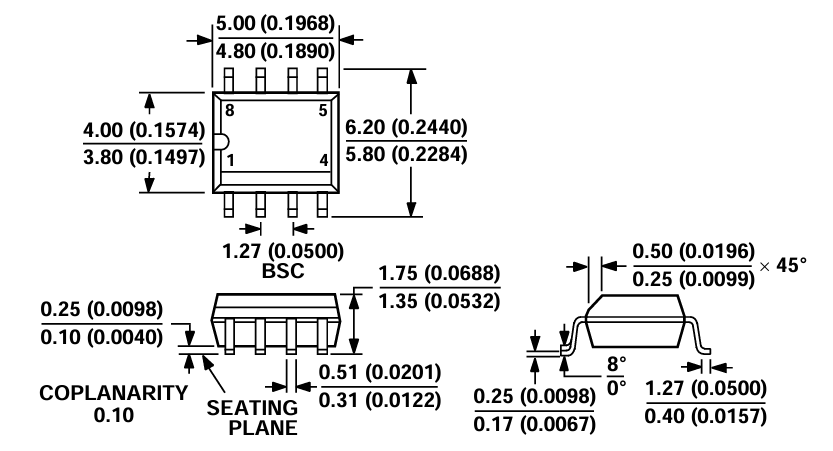

Розміри упаковки

Параметр	Розмір (мм)
Ширина тіла	3,80 - 4,00
Довжина тіла	4.80 - 5.00
Загальна ширина (з потенційними клієнтами)	5.80 - 6.20
Висота тіла	1,35 - 1,75
Свинцевий крок (відстань шпильки)	1.27 (BSC)
Ширина свинцю	0,25 - 0,50
Товщина свинцю	0,17 - 0,25
Довжина свинцю (від упаковки)	0,40 - 1,27
Висота протистояння	0,10 - 0,25
Копланарність	0,10 (макс)
Кут свинцю вигин	0 ° - 8 °

Контур пакету

Виробник AD8130AR

AD8130AR виготовляється Analog Devices Inc. (ADI), всесвітньо відомою напівпровідниковою компанією, визнаною за її лідерство у високоефективних аналогових, змішаних сигнальних та цифрових технологіях обробки сигналів.Заснований у 1965 році та штаб -квартира у Вілмінгтоні, штат Массачусетс, ADI створила сильну репутацію для забезпечення точних компонентів, які живлять все, від промислової автоматизації та приладів до комунікаційної інфраструктури та вдосконаленої побутової електроніки.Аналогові пристрої підкреслюють якість, інновації та довгострокову надійність, що робить свої компоненти, включаючи довірені рішення AD8130AR в вимогливих інженерних умовах.Завдяки великій дизайнерській підтримці, надійній документації та перевіреній досконалості виробництва, ADI гарантує, що AD8130AR відповідає суворим стандартам вірності сигналу та продуктивності системи.

Висновок

AD8130AR - це розумний вибір, коли вам потрібен надійний підсилювач, який підтримує сигнали чистими, навіть над довгими кабелями або в галасливих місцях.Він має широкий спектр використання від відеосистем та високошвидкісних даних для тестування обладнання та датчиків.Він добре працює з різними джерелами живлення і поставляється в декількох типах пакетів, щоб відповідати різним дизайном.Його сильна продуктивність, низький шум та надійна якість з аналогових пристроїв роблять його чудовим для всіх, хто будує швидку та точну електроніку.
