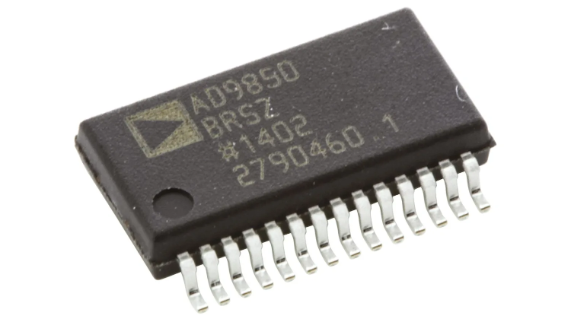

Synthesizer AD9850 DDS: Комплексне посібник з виховування, схеми та таблиці даних

AD9850-це потужний пристрій Dection Digital Digital Synthesis 125 МГц на основі CMOS (DDS), призначений для універсальної синтезу частоти та точного генерації годин.Його вдосконалена цифрова структура дозволяє тонкий контроль над частотою та фазою, що робить її базовою у програмах, починаючи від аматорського радіо до комерційного зв'язку.У цій статті досліджується конфігурація PIN -коду, технічні характеристики та практичні додатки AD9850, підкреслюючи його вплив на сучасні системи, що потребують високої точності та гнучкості.Завдяки низькому споживанні електроенергії, адаптивності та надійної продуктивності, AD9850 продовжує залишатися основою в розробці високоефективних систем контролю частоти.

Каталог

Огляд AD9850

З AD9850 є складним цифровим синтезатором, який поєднує прямий цифровий синтез (DDS) з високошвидкісним цифровим аналога-перетворювачем та порівнянням.Ця комбінація дозволяє створити точні аналогові синусоїди, пропонуючи універсальне джерело для генерування частот та синтезу годин.Завдяки роздільній здатності настройки 0,0291 Гц, вона може обробляти до 23 мільйонів оновлень частоти в секунду, підтримуючи вихідні частоти до 62,5 МГц.Його здатність забезпечити таку точність може посилатися на почуття досягнень для тих, хто працює над складними частотними програмами.

Оснащений п’ятифазними можливостями модуляції, пристрій дозволяє проводити складну маніпулювання сигналами.Ця пристосованість у фазовому контролі виявляється корисною для комунікаційних та інструментальних завдань, коли точність часу формує результати.Налаштування поля часто виявляють їх стійкість, підтримуючи послідовну продуктивність у різних умовах, рису, яка може резонувати з почуттям надійності.

AD9850 використовує дизайн CMO з низькою потужністю, ефективно функціонуючи в межах промислових температурних параметрів.Він споживає лише 155 МВт при постачанні 3,3 В, що робить його ідеальним для акумуляторних та портативних додатків, підтримуючи продуктивність.У контекстах, де енергозбереження узгоджується з більш широкими цілями, його дизайн пропонує відчуття гармонії між продуктивністю та стійкістю.Синтезатор підтримує як паралельні, так і серійні методи завантаження даних, розширюючи його застосовність у різних конфігураціях системи.Ця пристосованість сприяє різноманітним стратегіям розгортання, що дозволяє здійснювати індивідуальні рішення у складних системах.Фактичні сценарії підкреслюють його плавну інтеграцію як у застарілі, так і в передові технології, підсилюючи його стоячи в цій галузі.

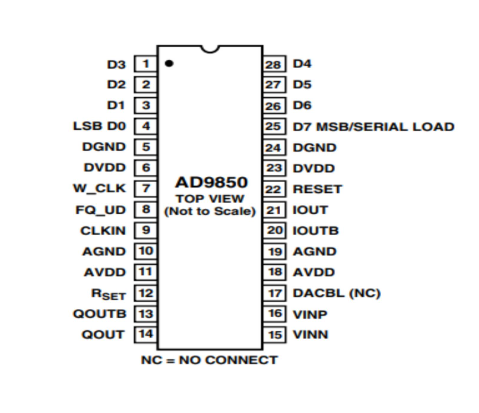

Конфігурація PIN

Шпилька	Мнемонічний	Функціонування
4 до 1, 28 - 25	D0 до D7	8-бітний вхід даних.Це 8-бітний порт даних для Ітеративно завантаження 32-бітної частоти та 8-бітного фазового/контрольного слова.D7 = MSB;D0 = LSB.D7 (штифт 25) також служить вхідним штиком для 40-бітного Серійне слово даних.
5, 24	Dgnd	Цифрова земля.Це земляні повернення для Цифрова схема.
6, 23	DVDD	Введення напруги живлення для цифрової схеми.
7	W_clk	Годинник завантаження слова.Цей годинник використовується для завантаження паралелі або серійна частота/фаза/контрольні слова.
8	Fq_ud	Оновлення частоти.На підйомному краю цього годинника, Оновлення DDS до частоти (або фази), завантажених у вхідному регістрі даних;це Потім скидає вказівник на слово 0.
9	Клін	Довідковий вхід годинника.Це може бути безперервним Імпульсний потяг на рівні CMOS або синусовий вхід упереджено при постачанні 1/2 В.Піднімається край цього годинника ініціює операцію.
10, 19	Агент	Аналоговий ґрунт.Ці ведучі - це повернення землі для Аналогова схема (ЦАП та порівняльник).
11, 18	AVDD	Напруга живлення для аналогової схеми (ЦАП та Компаратор).
12	Rset	Зовнішнє з'єднання DAC RSET.Це набори резистора Повномасштабний вихідний струм DAC.Для звичайних застосувань (FS, IOUT = 10 MA), значення для RST - 3,9 кОм, підключеного до землі.Rset/iout Відносини IOUT = 32 (1,248 В/Рсет).
13	QoutB	Вихідне доповнення.Це комплемент компаратора вихід.
14	QOUT	Виведення правдивого.Це справжній вихід компаратора.
15	Винна	Інвертуючий вхід напруги.Це компаратора негативний вхід.
16	Вінп	Неінвертуючий вхід напруги.Це компаратора позитивний вхід.
17	DACBL (NC)	Базова лінія DAC.Це посилання на базову напругу DAC; Цей свин Підключіться для оптимальної продуктивності.
20	IOUTB	Додатковий аналоговий вихід ЦАП.
21	Iout	Аналоговий вихідний струм ЦАП.
22	Скинути	Скидання.Це функція Master Reset;Коли встановлено високо, Він очищає всі регістри (крім введення регістра), а вихід ЦАП йде до косинусу 0 після додаткових циклів годинника.

CAD модель AD9850

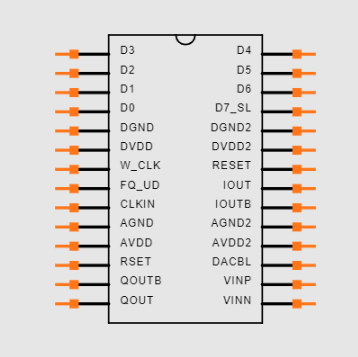

Символ

Слід

Особливості

Означати	Опис
Частота годинника	25 МГц
На мікросхемі DAC та компаратори	Високопродуктивні та високошвидкісні компаратори
DAC SFDR	> 50 дБ @ 40 МГц AUT
Налаштування частоти	32-бітне частотне настрійне слово
Інтерфейс управління	Спрощений інтерфейс управління: паралельний байт або серійний
Формат завантаження	Підтримуваний
Фазова модуляція	Можливості фазової модуляції
Живлення	Працює на одному джерелі живлення 3,3 В або 5 В
Споживання електроенергії (5 В)	380 МВт @ 125 МГц
Споживання електроенергії (3,3 В)	155 МВт @ 110 МГц
Вниз	Включена функція живлення
Тип пакету	Ультра-малі 28-контактний пакет SSOP

Технічні специфікації

Ось структурований формат таблиці на основі технічних специфікацій, атрибутів та параметрів, що надаються для Analog Devices Inc. Ad9850brs, разом із деталями його частини.

Параметр	Цінність
Тип	DSP периферійний, числовий контрольований осцилятор
Статус життєвого циклу	Виробництво (востаннє оновлено: 3 тижні тому)
Заводський час	8 тижнів
Контактне покриття	Свинцю, олово
Монтажний тип	Поверхневе кріплення
Пакет / кейс	28-Соп (0,209, ширина 5,30 мм)
Кількість шпильок	28
Робоча температура	-40 ° C до 85 ° C
Упаковка	Трубка
Код JESD-609	E0
Код PBFREE	Ні
Статус частини	Активний
Рівень чутливості до вологи (MSL)	1 (необмежений)
Кількість закінчення	28
Код ECCN	Вуха99
Максимальна розсіювання потужності	480 МВт
Напруга - постачання	3,3 В, 5В
Термінальна позиція	Подвійний
Термінальна форма	Чайка
Пікова температура	240 ° C
Напруга живлення	5В
Кінцевий крок	0,65 мм
Отримати код відповідності	Не відповідати
Частота	125 МГц
Час при піковій температурі	20 секунд
Номер базової частини	AD9850
Кількість шпильок	28
Кількість результатів	1
Статус кваліфікації	Не кваліфікований
Напруга експлуатації	3,3 В
Експлуатаційний струм живлення	96MA
Номінальний струм постачання	96MA
Розсіювання потужності	480 МВт
Максимальний струм живлення	96MA
UPS/UCS/PERIFERCAL ICS Тип	DSP периферійний, числовий контрольований осцилятор
Кількість бітів	10
Логічна функція	Годинник
Споживання електроенергії	380 МВт
Прикордонний скан	Ні
Режим низької потужності	Так
Коефіцієнт конверсії	125 MSPS
Роздільна здатність (шматочки)	10 б
Налаштування ширини слова (шматочки)	32b
Довжина	10,2 мм
Ширина	5,3 мм
Статус ROHS	Нерозбудова
Вільно	Містить свинцю

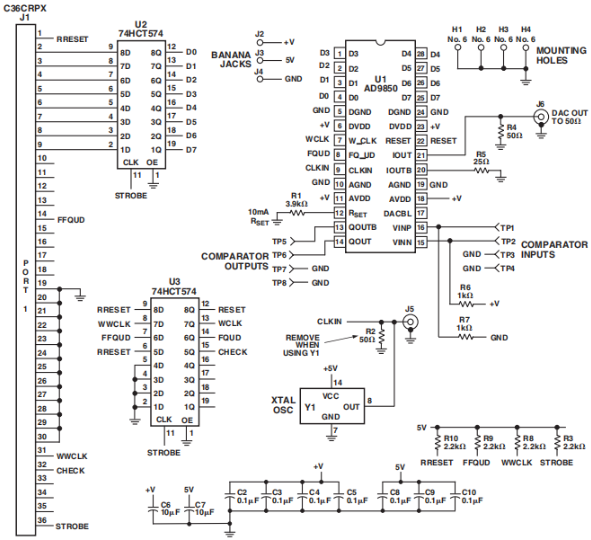

Електронна схема

Альтернативи

Атрибут	Ad9850brs (Рочестер ТОВ «Електроніка»)	AD9850BRSZ (Аналогові пристрої Inc)
Код Rohs	Ні	Так
Виробник IHS	Rochester Electronics Inc	Analog Devices Inc
Отримати код відповідності	Невідомий	Сумісний
Код JESD-609	E0	E3
Температура піку (° C)	240	260
Статус кваліфікації	Комерційний	Не кваліфікований
Термінальна обробка	Олов'яний свинець	Матовий олово (sn)
Базовий номер відповідності	4	2
Вміст джерела UID	Ad9850brs	AD9850BRSZ
Код пакету виробника	RS-28	RS-28
Код ECCN	Вуха99	Вуха99
HTS -код	8542.39.00.01	8542.39.00.01
Опис Samacsys	Ad9850brs	AD9850BRSZ, прямий цифровий синтезатор 10 -біт 1250000 ккс, 28-контактний SSOP
Виробник Samacsys	ТОВ «Рочестер Електроніка»	Analog Devices Inc

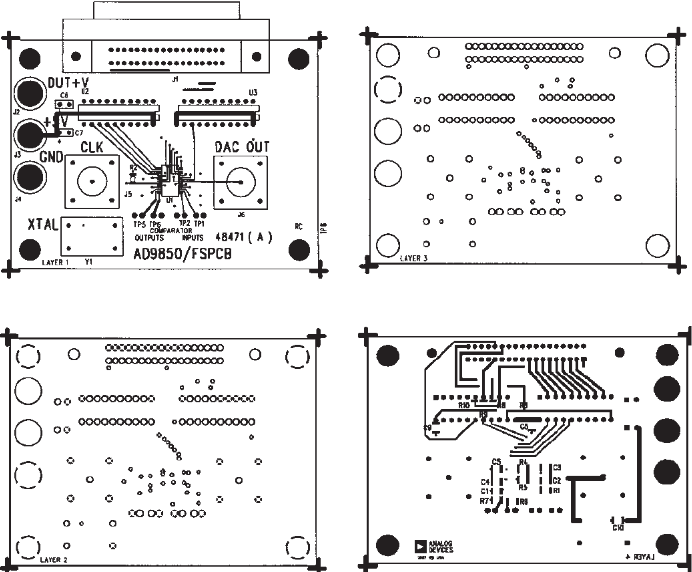

Рада з оцінювання AD9850

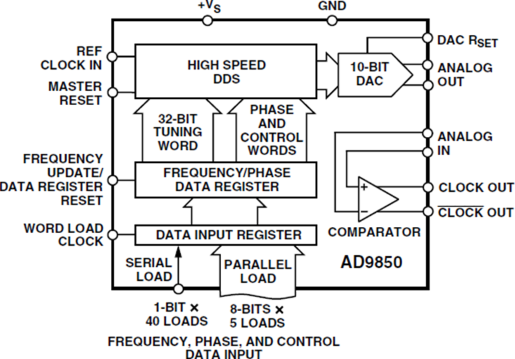

Функціональна блок -схема

Застосування AD9850

Синтез та гнучкість синусоїди

AD9850 демонструє свою доблесть у розробці точних синусних хвиль з адаптованою частотою та фазовим контролем.Його здатність плавно регулювати частоти стає гармонійним фактором у різноманітних налаштуваннях тестування та вимірювання, що охоплюють дослідження та комерційне використання.Елегантність модифікації фази Swift допомагає підвищити когерентність сигналу та зменшення фазового шуму, тим самим підсилюючи цілісність сигналу в складних системах.

Синхронізація цифрових годинників

Завдяки своїм точним можливостям часу, Digital Clock Recovery знаходить цінного партнера в AD9850.Він безперешкодно витягує деталі часу з потоків даних, забезпечуючи синхронізацію.Це виявляється в основному корисним для телекомунікацій, де збереження вірності даних під час передачі викликає довіру.Фактичні програми вимагають спритності для розміщення різних темпів передачі даних, а пристосованість AD9850 зменшує помилки від невідповідностей часу.

Вдосконалення в системах комунікації

У системах зв'язку AD9850 вносить неабиякі внески шляхом вдосконалення процесів модуляції та демодуляції.Його стабільна генерація частоти підтримує ефективний обмін даними.Цей пристрій часто використовується для підвищення ясності сигналу, відбиття перешкод та розміщення різноманітних протоколів зв'язку, в кінцевому рахунку перетворюючи мережі зв'язку з підвищеною якістю та діапазоном.

Цифрова точність у генерації коду ADC

Використання AD9850 для генерації коду ADC цифровим чином підкреслює його точність у перекладі аналогових сигналів на цифрові коди.Він відіграє серйозну роль у системах збору даних, що вимагають точного представлення цифрового сигналу.Надійність та точність AD9850 полегшують високу роздільну здатність та вірне перетворення швидких коливальних сигналів, зміцнюючи свою роль на високоточних аренах.

Використовує Agile Local Oscillator

Як гнучкий локальний осцилятор, AD9850 підтримує починання, які потребують швидких змін частоти та стабільності, таких як радари та інструменти тестування.Використання AD9850 може підвищити продуктивність системи, що дозволяє швидким адаптаціям до розвитку умов та зберегти точність системи з часом, тим самим прокладаючи шлях для технічних інновацій, які витримують курс.

Виробник

Analog Devices, Inc. (ADI), відомий своєю винахідливою майстерністю в аналогових та змішаних сигналах з 1965 року, послідовно позиціонував себе як лідер в перетворенні електронних сигналів.Його компоненти відіграють головну роль у з'єднанні фізичних та цифрових світів, досягаючи понад 100 000 клієнтів у всьому світі.Ці продукти перетворюють звук, світло, рух та температуру в електричні сигнали, збагачуючи можливості безлічі електронних пристроїв.Просунута технологія ADI пронизує різноманітні сектори в телекомунікаціях, охороні здоров'я, автомобільної та побутової електроніки.

PDF -таблиця

AD9850BRS DATASHEETS:

Ad9850.pdf

AD9850BRSZ DATASHEETS:

Ad9850.pdf

Часті запитання [FAQ]

1. Чи можна використовувати AD9850/1 для радіопередачі?

AD9850 виявляється переконливим вибором для побудови передавача з низькою потужністю.Це сприяє передачі коротких до помірних діапазонів, використовуючи модуляцію частотного зсуву (FSK).У фактичних сценаріях ви можете скористатися його точністю в аматорських радіопроектів, ретельно оптимізуючи чіткість та надійність сигналу в обраних діапазонах частот.

2. Які форми хвиль здатні генерувати AD9850?

AD9850 вміло виробляти різні форми хвиль, такі як синус, квадрат і трикутник.Використовуючи свої здібності прямого цифрового синтезу (DDS), ви можете хитромудро відрегулювати ці форми хвиль для задоволення різних електронних експериментальних потреб, підкреслюючи адаптованість цієї технології у створенні форм хвиль.

3. Чим AD9850BRS відрізняється від AD9850?

Модель AD9850BRS відрізняє себе унікальними ознаками, що стосуються діапазону температури та упаковки.Ці відмінності задовольняють додатки, де фактори навколишнього середовища потребують конкретної довговічності, забезпечуючи стійку ефективність та довговічність у різних оперативних контекстах.

4. Для генерації форми хвилі слід вибрати MAX038 або AD9850?

Вибір між MAX038 та AD9850 залежить від конкретних потреб програми.Інформація про виділення цифрового синтезу (AD9850) або аналогового методу (Max038) засновані на таких факторах, як точність, масштабованість та простота інтеграції.Багато хто вважає, що цифрові шляхи часто забезпечують посилену пристосованість для сучасних додатків.

5. Який пакет AD9850 у Protel?

У Protel, AD9850 пропонується в пакеті DIP28.Цей формат цінується за його доступність у прототипах та навчальних умовах, що дозволяє впорядковану збірку та тестування в різних середовищах розробки обладнання та програмного забезпечення.
