Посібник з драйверів ADM5170AP: Особливості, Покін, Програми та перетворення сигналу RS-232/RS-423

Цей посібник стосується ADM5170AP, спеціального мікросхеми, який допомагає надсилати сигнали в системах цифрових комунікацій.Він зосереджується на тому, як цей чіп приймає основні логічні сигнали (наприклад, TTL або CMOS) і перетворює їх у більш сильні сигнали RS-232 або RS-423 для кращої передачі.Це також пояснює, як ADM5170AP дозволяє вибрати вихідний режим, регулювати швидкість сигналу та ефективно використовувати його.Він підкреслює, як цей чіп полегшує підключення та надсилання даних чітко та надійно на більші відстані.

Каталог

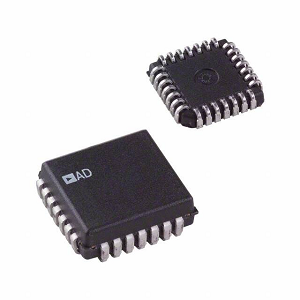

Огляд ADM5170AP

З ADM5170AP - це універсальна восьмипальна лінія, пристосована для систем цифрових комунікацій, обробляє швидкість передачі даних до 116 кб/с.Унікально розроблено, щоб прийняти входи TTL або CMOS, які потім перевернуті та переводяться на рівні сигналу RS-232E або RS-423A.Ця гнучкість регулюється режимом вибору входів MS+ та MS -;Встановлення обох до GND ініціює операцію RS-423, тоді як підключення MS+ до VDD та MS-до VSS дозволяє працювати RS-232.Швидкість виводу SHLW може бути дрібно відрегульована від 10 В/мкс до 2,2 В/мкс, підключивши зовнішній резистор між штифтом регулювання швидкості (SRA) та GND, що розміщує різні довжини та типи кабелю.Пристрій також має виходи, які можна відключити за допомогою PIN -коду EN (Увімкнути вхід), що дозволяє розподілити загальну вихідну лінію, що підвищує гнучкість та ефективність системи системи.ADM5170AP інтегрує технологію CMOS з низькою потужністю, захист від короткого замикання та сумісні з TTL/CMOS, що робить його ідеальним вибором для швидкісних модемів, портів вводу/виводу комп'ютерів та логічних програм перекладу.

Якщо ви думаєте про оновлення своїх систем або розширення лінійки продуктів, ADM5170AP - це розумний вибір.Зв’яжіться з нами сьогодні, щоб зробити своє масове замовлення та забезпечити, щоб ваш інвентар відповідав попиту за допомогою цього високопродуктивного компонента.

Конфігурація PIN ADM5170AP

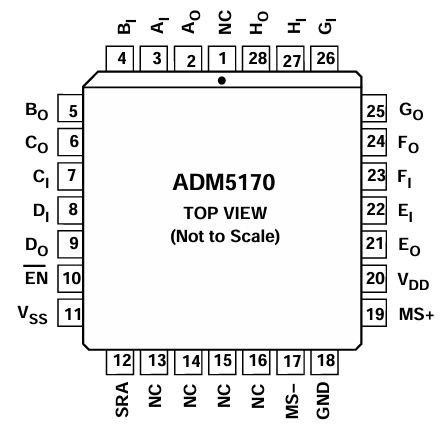

Мнемонічний	Функціонування
VДд	Вхід живлення, +10 V ± 10%.
VСС	Вхід живлення, –10 V ± 10%.
Gnd	Заземлений штифт.Повинен бути підключений до 0 В.
Я ...HЯ	Цифровий вхід до драйверів A до H.
О ...HО	RS-232/RS-423 Вихід з драйверів A до H.
Накопичуватися	Увімкнути шпильку.Коли високий, всі результати 3-ти стані.
MS+, MS -	Режим Виберіть входи.Використовується для контролю рівня виходу розмахувати.За допомогою MS+ & MS- підключеного до GND, обрані рівні виходу RS-423A.З MS+ підключений до VДд і MS - підключений до VСС, RS-232 Рівні виходу розроблені.
Sra	Налаштування швидкості регулювання швидкості.Зовнішній резистор (2 кОм до 10 kω) підключений між цим штифтом і GND використовується для управління вихідним ухиленням Швидкість (10 В/мкс до 2,2 В/мкс).

ADM5170AP CAD Моделі

ADM5170AP -символ

ADM5170AP -слід

ADM5170AP 3D -модель

ADM5170AP функції

• Вісім водіїв однозначних ліній: ADM5170AP включає вісім незалежних драйверів ліній в одному пакеті, що дозволяє одночасно проводити кілька каналів передачі даних.Ця функція корисна для складних систем цифрового зв'язку, які потребують декількох вихідних сигналів

• Відповідність стандартів: Цей пристрій відповідає стандартам EIA RS-232E, RS-423A та CCITT V.10/X.26, гарантуючи, що він може безперебійно працювати в межах цифрових рамок зв'язку і сумісний з міжнародними протоколами зв'язку.

• Програмована швидкість SHEW: Ви можете відрегулювати вихідну швидкість від 10 В/мкс до 2,2 В/мкс, підключивши зовнішній резистор між штифтом регулювання швидкості (SRA) та заземленням.Ця регулювання дозволяє тонко налаштувати цілісність сигналу відповідно до характеристик з'єднувального кабелю, зменшуючи відбиття сигналу та помилки передачі.

• Широкий діапазон напруги живлення : ADM5170AP працює з діапазоном напруги живлення від 9 В до 15 В для VDD та від –9 В до –15 В для VSS.Цей широкий діапазон вміщує різні джерела живлення, підвищуючи гнучкість пристрою в різних системних конфігураціях.

• Технологія CMOS з низькою потужністю: Побудований за допомогою технології CMOS з низькою потужністю, ADM5170AP зменшує споживання електроенергії до 40 МВт при відключенні.Ця особливість важлива для економії енергозбереження в системах, які потребують тривалих робочих годин та стійкості.

• 3-державні результати: Вихідні шпильки ADM5170AP можна відключити за допомогою штифта EN (Увімкнути вхід).Ця функціональність дозволяє обмінюватися загальними лініями зв'язку та запобігає перешкодам сигналу, що робить його ідеальним для систем, де кілька драйверів діляться вихідними шляхами.

• TTL/CMOS сумісні входи: Драйвер лінії приймає як TTL, так і CMOS, що пропонують універсальність у взаємодії з різними логічними сім'ями.Ця функція спрощує процес проектування, усуваючи необхідність додаткового зсуву обладнання.

• Вихід із захисту від короткого замикання: Він включає вбудований захист від вихідних шортів, що підвищує надійність та довговічність пристрою, запобігаючи пошкодженню через випадкові короткі схеми під час роботи.

Блок -схема ADM5170AP

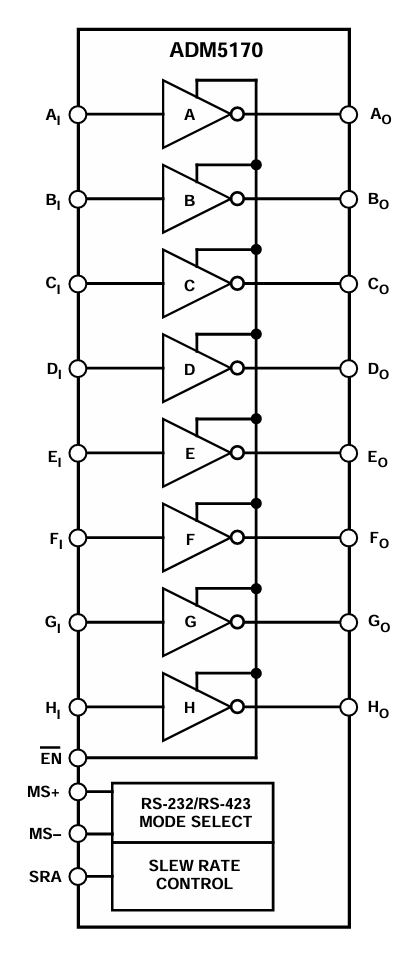

З блок -схема з ADM5170AP ілюструє свою функцію як водій восьмизнавства, обробляючи вісім каналів сигналу вводу-виводу, позначених A через H. Кожен вхід сигналу (AI до HI) проходить через виділений драйвер інвергуючої лінії, який перетворює TTL/CMOS Вхідні сигнали у відповідні рівні виходу драйвера (AO до HO).Ці виходи можуть працювати відповідно до стандартів RS-232, або RS-423, залежно від режиму, вибраного через MS+ та MS-шпильки.З Виберіть режим Блокуйте в нижній частині діаграми перемикається між рівнями сигналізації RS-232 та RS-423.

Крім того, на схемі показано a Контроль швидкостей у ряді PIN (SRA), що дозволяє регулювати швидкість переходу вихідних сигналів.Це допомагає керувати цілісністю сигналу та електромагнітними перешкодами (EMI), особливо через більш тривалі лінії передачі.З Накопичуватися PIN -код - це управління, що активізує або відключає всі драйвери одночасно.В цілому, ADM5170AP - це універсальний драйвер лінії, який використовується в системах цифрових комунікацій, призначений для підтримки декількох стандартів та забезпечення надійної передачі сигналу через послідовні посилання даних.

Технічні характеристики ADM5170AP

Тип	Параметр
Виробник	Analog Devices Inc.
Упаковка	Трубка
Статус частини	Застарілий
Тип	Водій
Протокол	RS232, RS423
Кількість водіїв/приймачів	8/0
Швидкість передачі даних	116 кбіт / с
Напруга - постачання	9V ~ 15V
Робоча температура	-40 ° C ~ 85 ° C
Монтажний тип	Поверхневе кріплення
Пакет / кейс	28-LCC (J-LADE)
Пакет пристроїв постачальника	28-PLCC (11.51x11.51)
Базовий номер товару	ADM5170

ADM5170AP Вихідний режим програмування

Чіп ADM5170AP має два режими виходу, які дозволяють йому працювати з різними стандартами напруги для надсилання сигналів.Ці режими:

1. Низький вихідний режим: Цей режим дотримується стандарту RS-423A, який використовується для прямолінійних комунікацій.Щоб використовувати цей режим, підключіть режим вибору шпильок, позначених MS+ та MS - безпосередньо на землю (GND).Ця установка зберігає рівні напруги нижчим і більш контрольованим, що добре для уникнення перешкод, коли лінії близько один до одного.

2. Високий вихідний режим: Цей режим відповідає стандарту RS-232 і підходить для сценаріїв, де кабелі довгі або сигнал повинен рухатися далеко, оскільки він дозволяє проводити сильніші та більш високі сигнали напруги.Щоб активувати цей режим, підключіть MS+ до позитивного джерела живлення (VDD) та MS - до негативного джерела живлення (VSS).Це робить вихід сильнішим, гарантуючи, що сигнал залишається чітким на більшій відстані.

Вхід				Виходи
MS+	РС-	Накопичуватися	Дані
Gnd	Gnd	0	0	5 В до 6 В (RS-423)
Gnd	Gnd	0	1	–5 V до –6 V (RS-423)
VДд	VСС	0	0	(VDD-3 В) (RS-232) ¹
VДд	VСС	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Високий Z

ADM5170AP -програми

Системи високошвидкісних комунікацій

ADM5170AP ідеально підходить для високошвидкісних систем зв'язку через його здатність обробляти швидкість передачі даних до 116 кб/с.Це робить його ідеальним для додатків, що потребують швидкої та надійної передачі даних над мережами.

Комп'ютерні порти вводу/виводу та периферійні пристрої

Цей драйвер лінії широко використовується в вхідних/вихідних портах та вихідних портах комп'ютера.Його сумісність з рівнями TTL/CMOS та стандартами RS-232E/RS-423A забезпечує безперешкодно інтегруватися з широким спектром комп'ютерного обладнання, посилюючи підключення та потік даних між пристроями.

Швидкісні модеми

Враховуючи високу обробку швидкості та регульованої швидкості, ADM5170AP є відмінним вибором для швидкісних програм модему.Це допомагає ефективно модулювати та демодулювати сигнали даних, забезпечуючи чітке та послідовне підключення до Інтернету.

Принтери

У принтерах ADM5170AP допомагає у надійній передачі даних між комп'ютером та принтером.Його здатність ефективно передавати дані на більші відстані без втрат забезпечує високоякісні, швидкі операції з друку.

Переклад на логічному рівні

Пристрій також відіграє роль у трансляції логічного рівня, перетворюючи рівні введення TTL або CMOS на рівні виходу RS-232E або RS-423A.Ця функція хороша в системах, де пристрої працюють на різних логічних рівнях, забезпечуючи сумісність та ефективну комунікацію в різних електронних компонентах.

ADM5170AP Подібні частини

• ADM560JRSZ

• ADM5170JP-REEL

• ADM560JRS

ADM5170AP переваги

Подвійна підтримка протоколу Виберіть режим

ADM5170AP дозволяє вибирати між стандартами вихідних стандартів RS-232E та RS-423A за допомогою режиму вибору входів (MS+ та MS-).Ця подвійна сумісність пропонує гнучкість у дизайні додатків, розміщуючи різні вимоги до зв'язку без необхідності додаткових компонентів.

Вісім незалежних водіїв

Інтегруючи вісім драйверів однорідних ліній в один пакет, ADM5170AP мінімізує потребу в декількох мікросхемах, заощаджуючи простір та зменшуючи складність у дизайні системи.Ця інтеграція корисна в середовищах з обмеженою нерухомістю друкованої плати.

Широкий діапазон напруги живлення

Можливість пристрою працювати в широкому діапазоні напруги живлення (9 В до 15 В для VDD, а –9 В до –15 В для VSS) робить його пристосованим до різних силових середовищ, що посилює його корисність у різних оперативних умовах.

Низьке споживання електроенергії

Завдяки технології CMOS з низькою потужністю, ADM5170AP споживає меншу потужність, особливо при відключенні (всього 40 МВт).Ця енергоефективність робить його придатним для застосувань, де потрібна збереження електроенергії, наприклад, пристрої, що працюють на батареї.

TTL/CMOS сумісні входи

Його сумісність із стандартними рівнями логіки TTL та CMOS забезпечує, що ADM5170AP може безперешкодно взаємодіяти з широким спектром цифрових систем, усуваючи потребу в галузі зсуву апаратного забезпечення та спрощення дизайну системи.

Вихід із захисту від короткого замикання

Завдяки вбудованому захисту від вихідних шортів, ADM5170AP забезпечує підвищену довговічність та надійність, захищаючи пристрій та систему від пошкоджень, спричинених випадковими короткими ланцюгами під час роботи.

Розміри упаковки ADM5170AP

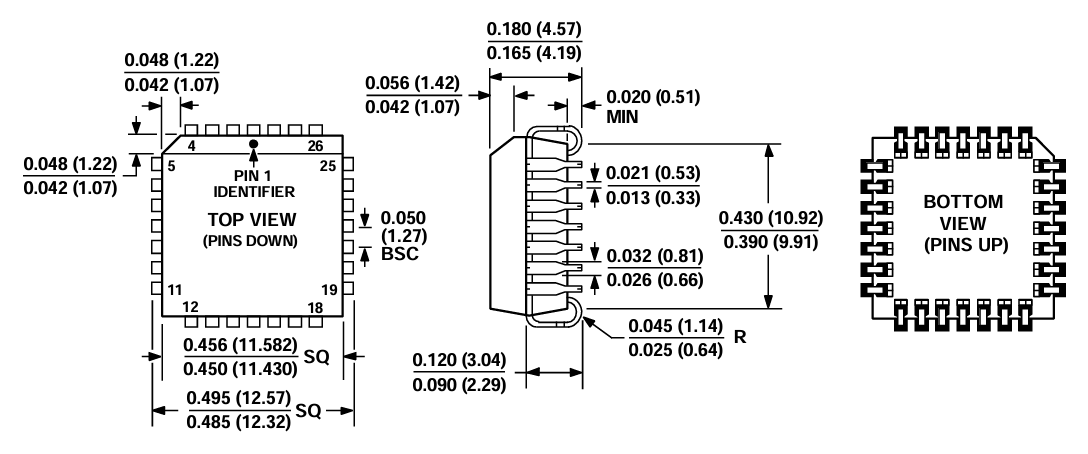

Розміри упаковки

Параметр	Розмір (мм)
Ширина тіла (хв - макс)	12.32 - 12.57
Довжина тіла (хв - макс)	11.43 - 11.58
Висота тіла (хв - макс)	9.91 - 10.92
Свинцевий проміжок (min - Макс)	4.19 - 4.57
Свинцевий крок (типовий)	1,27
Товщина свинцю (хв - макс)	0,33 - 0,53
Ширина свинцю (хв - макс)	0,64 - 1,14
Висота протистояння (хв)	0,51
Ширина плечей (Min - Max)	1,07 - 1,42
Кутовий радіус (R) (Min - Max)	0,64 - 1,14

Контур пакету

Виробник ADM5170AP

ADM5170AP виробляється Analog Devices Inc. (ADI), глобально визнаний лідер у розробці та виробництві високоефективних аналогових, змішаних сигналів та цифрової обробки сигналів (DSP).Заснований у 1965 році та зі штаб-квартирою у Вілмінгтоні, штат Массачусетс, ADI відомий тим, що пропонує передові напівпровідникові рішення, які обслуговують програми в галузях, таких як комунікація, промислова автоматизація, автомобільні системи та побутова електроніка.Репутація ADI щодо надійності та інновацій відображається на таких компонентах, як ADM5170AP, що демонструє фокус компанії на цілісність сигналу, низьке споживання електроенергії та гнучкість системи.Аналогові пристрої гарантують, що кожен продукт, включаючи ADM5170AP, відповідає суворим стандартам якості та продуктивності для сучасних електронних систем.

Висновок

ADM5170AP пропонує всебічне рішення для цифрових додатків зв'язку, що вимагає надійної перетворення сигналу та гнучкості протоколу.Завдяки підтримці стандартів RS-232E та RS-423A, вісім незалежних каналів драйверів та таких функцій, як програмована швидкість SLOW та вихідні, що дозволяють керувати, він спрощує інтеграцію дизайну в широкому діапазоні систем.Його сумісність із входами TTL/CMOS, низькою потужністю та вбудованим захистом від короткого замикання додатково покращує його корисність у середовищі, що залежить від енергії та простору.Підтримується репутацією аналогових пристроїв для якості та інновацій, ADM5170AP - це надійний вибір для тих, хто шукає надійну ефективність у програмах серійних комунікацій.
