ADV7401KSTZ-140 Посібник з декодера: функції, додатки, технічні характеристики та таблиця даних

Цей посібник пояснює все, що потрібно знати про ADV7401KSTZ-140.Він працює з багатьма форматами відео, такими як NTSC, PAL та HD, такі як 720p та 1080i.Він також обробляє графіку високої роздільної здатності до 1280 × 1024. Завдяки своїм швидким перетворювачам, гнучким варіантам виводу та підтримкою цифрових відео входів, таких як HDMI, цей мікросхема ідеально підходить для використання в телевізорах, проекторах, AV-системах та відеозйомках.Цей посібник проводить вас через його функції, як він працює, як його налаштувати та де його можна використовувати.

Каталог

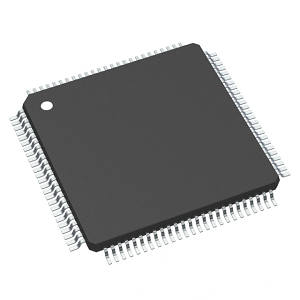

ADV7401KSTZ-140 Огляд

З ADV7401KSTZ-140 -це складний оцифір відео-декодера та RGB з аналогових пристроїв, розроблений для обробки різних форматів відео, включаючи PAL, NTSC та Secam, та перетворити їх у цифровий формат ITU-R BT.656.Цей чіп виділяється своєю здатністю розшифровувати компонент RGB/YPRPB відео сигналів та оцифровувати RGB Graphics з резолюціями до 1280 × 1024 при 75 Гц (SXGA).Він наділений чотирма 10-бітними АЦП, які працюють зі швидкістю вибірки до 140 МГц, забезпечуючи високоякісну відео-вихід для вимогливих додатків.Сім'я ADV7401 включає декілька моделей, таких як ADV7401BSTZ-110 та ADV7401BSTZ-80, які підтримують менші максимальні швидкості відбору ADC 110 МГц та 80 МГц відповідно, що дозволяє вибрати модель, яка відповідає їх специфічній вимогам резолюції та продуктивності.Ця гнучкість робить серію ADV7401 прем'єр -ти вибором, що вимагає надійних можливостей обробки відео.

Якщо ви хочете підвищити лінійку продуктів за допомогою високоефективного декодування відео, ми настійно рекомендуємо влаштувати з собою масове замовлення для ADV7401KSTZ-140.

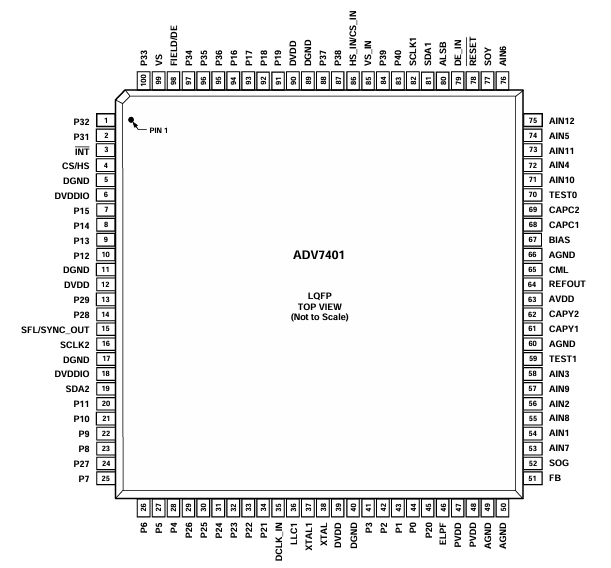

ADV7401KSTZ-140 Конфігурація PIN

Шпилька	Мнемонічний	Тип	Функціонування
5, 11, 17, 40, 89	Dgnd	G	Цифрова земля.
49, 50, 66	Агент	G	Аналоговий ґрунт.
6, 18	Dvddio	С	Цифрова напруга живлення вводу/виводу (3,3 В).
12, 39, 90	DVDD	С	Напруга цифрового ядра (1,8 В).
63	AVDD	С	Аналогова напруга живлення (3,3 В).
47, 48	PVDD	С	Напруга живлення PLL (1,8 В).
51	FB	Я	Швидкий перемикач накладення.Цей штифт перемикається між CVBS і аналогові сигнали RGB.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	Ain1 до ain12	Я	Аналогові вхідні канали відео.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 до P9, P12 до P19	О	Вихідний порт відео пікселів.
33, 32, 31, 30, 29, 24, 14, 13	P22 до P29	Введення/ви	Відео введення/вихідний порт.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 до P1, P10 до P11, P20 до P21, P31 до P40	Я	Вхідне вхідне порт пікселів.
3	Інт	О	Переривання.Цей PIN -код може бути активним низьким або активним. Коли біт стану SDP/CP змінює цей штифт.Набір подій, що спрацьовує переривання під контролем користувачів.
4	HS/CS	О	HS - це горизонтальний вихідний сигнал синхронізації (SDP та Режими CP).CS - це цифровий композитний сигнал синхронізації (і може бути вибрано в режимі CP).
99	Проти	О	Вертикальний вихідний сигнал синхронізації (SDP та CP режими).
98	Поле/де	О	Польовий синхронізаційний вихідний сигнал (все переплетене відео режими).Цей PIN -код також може бути включений як сигнал увімкнення даних (DE) в режимі CP Щоб дозволити пряме з'єднання з HDMI/DVI TX IC.
81, 19	SDA1, SDA2	Введення/ви	I²C Порт Порт Серійні введення даних/вихідні штифти.SDA1 - це дані Рядок для порту управління та SDA2 - це лінія даних для Readback VBI порт.
82, 16	Sclk1, sclk2	Я	I²C Порт Серійний вхід (максимальна частота годин 400 кГц). SCLK1 - це годинникова лінія для порту управління, а SCLK2 - це годинна лінія для порт Readback Data VBI.
80	ALSB	Я	Цей PIN -код вибирає адресу I²C для управління ADV7401 та порти VBI Readback.ALSB встановлений на логіку 0 встановлює адресу для запису на Порт управління 0x40 та адреса Readback для порту VBI 0x21.ALSB Встановлено на логічну висоту встановлює адресу для запису для управління портом 0x42 та Адреса Readback для порту VBI 0x23.
78	Скинути	Я	Система введення системи, активна низька.Мінімальний низький імпульс скидання Ширина 5 мс потрібна для скидання схеми ADV7401.
36	LLC1	О	LLC1-це лінійний вихідний годинник для даних Pixel (Діапазон-12,825 МГц до 140 МГц для ADV7401KSTZ-140; 12,825 МГц до 110 МГц для ADV7401BSTZ-110;12,825 МГц до 80 МГц для ADV7401BSTZ-80).
38	Xtal	Я	Вхідний штифт до кристала 28.63636 МГц або може бути Перевитрати за допомогою зовнішнього 38. 28.63636 МГц годинникового осцилятора на годинник ADV7401.
37	Xtal1	О	Цей штифт підключається до кристала 28.63636 МГц або дозволяє Використання підключення до 3,3 V 28.63636 МГц тактового осцилятора, який буде використовуватися як годинник для adv7401.У кристалічному режимі кристал повинен бути фундаментальним.
46	ELPF	О	Рекомендований фільтр зовнішнього циклу повинен бути підключений до Цей шпилька ELPF.
70	Тест0	NC	Цей штифт повинен бути залишений не пов'язаним або альтернативно пов'язаним до Агнда.
59	Тест1	О	Цей шпильок повинен залишатися без пов’язаного.
15	Sfl/sync_out	О	Блокування частоти підпоар'єра (SFL).Цей шпильок містить a Потік серійного виходу, який може бути використаний для блокування частоти піднесура, коли Цей декодер підключений до будь -яких аналогових пристроїв цифрового відеокодера. Sync_out - це нарізаний вихідний сигнал синхронізації, доступний лише в режимі CP.
64	Переробляти	О	Внутрішня напруга еталонна вихід.
65	CML	О	PIN-код загального режиму (CML) для внутрішніх АЦП.
61, 62	Capy1, capy2	Я	Мережа конденсаторів АЦП.
68, 69	CAPC1, CAPC2	Я	Мережа конденсаторів АЦП.
67	Упередженість	О	Зовнішня установка зміщення PIN -коду.Підключіть рекомендовані резистор (1,35 кОм) між штифтом і землею.
86	Hs_in/cs_in	Я	Може бути налаштований в режимі CP, щоб бути або цифровим HS вхідний сигнал або цифровий вхідний сигнал CS, що використовується для вилучення термінів у 5-провідному або 4-провідний режим RGB.
85	Vs_in	Я	Проти вхідного сигналу.Використовується в режимі CP для 5-провідного режиму часу.
79	De_in	Я	Увімкнути вхідний сигнал.Використовується в 24-бітному цифровому вході Режим порту (наприклад, обробка 24-бітних даних RGB з DVI RX IC).
35	Dclk_in	Я	Годинниковий вхідний сигнал.Використовується в 24-бітному цифровому режимі введення (Наприклад, обробка 24-бітних даних RGB з DVI RX IC), а також у Цифровий режим введення CVBS.
52	Смоктати	Я	Синхронізувати на зеленому вході.Використовується в вбудованому режимі синхронізації.
77	Соя	Я	Синхронізувати на вході Luma.Використовується в вбудованому режимі синхронізації.

ADV7401KSTZ-140 Особливості

• Швидкошвидкісне аналого-цифрове перетворення: ADV7401KSTZ-140 оснащений чотирма 10-бітними аналого-цифровими перетворювачами (АЦП), які можуть працювати зі швидкістю вибірки до 140 МГц.Ця можливість дозволяє їй ефективно оцифровувати відеосигнали з високою роздільною здатністю, що робить його придатним для розширених програм обробки відео.

• Універсальний аналоговий вхід мультиплексор: Цей пристрій має 12-канальний аналоговий вхід мультиплексор, який включає швидку порожню підтримку Scart.Ця функціональність дозволяє безперешкодно перемикатися між різними аналоговими джерелами відео, що відповідає різноманітним вимогам введення для відеосистем.

• Комплексна стандартна підтримка відео: ADV7401KSTZ-140 підтримує широкий спектр стандартів кольору відео, включаючи NTSC, PAL та Secam.Він також може обробляти компонентні формати відео, такі як 525p, 625p, 720p та 1080i, забезпечуючи сумісність з різними глобальними форматами та резолюціями.

• Графічна оцифрування: Здатний оцифровувати графіку RGB до резолюцій 1280 × 1024 при 75 Гц (SXGA), ADV7401KSTZ-140 ідеально підходить для додатків, що потребують графічної обробки високої роздільної здатності, таких як розширені системи спостереження та цифрові вивіски.

• Розширене перетворення кольорів: Пристрій включає в себе матрицю перетворення 3 × 3 кольорового простору, яка полегшує гнучку перетворення між різними кольоровими просторами, такими як YCRCB, до RGB та навпаки.Ця функція чудово підходить для підтримки точності кольору та якості в мультимедійних додатках.

• Цифровий вхідний порт: ADV7401KSTZ-140 включає 24-бітний цифровий вхідний порт, який підтримує дані від DVI/HDMI приймача ICS.Ця функція підвищує сумісність чіпа за допомогою сучасних цифрових джерел відео, що дозволяє інтегрувати його в широкий спектр цифрових мультимедійних систем.

• Програмовані вихідні інтерфейси : Він пропонує програмований вихідний інтерфейс, який можна встановити на 12-бітний 4: 4: 4 або 8-бітний формат подвійної швидкості передачі даних (DDR).Ця гнучкість гарантує, що вихід може бути розроблений для задоволення конкретних потреб додатків, будь то для трансляційного обладнання чи електроніки.

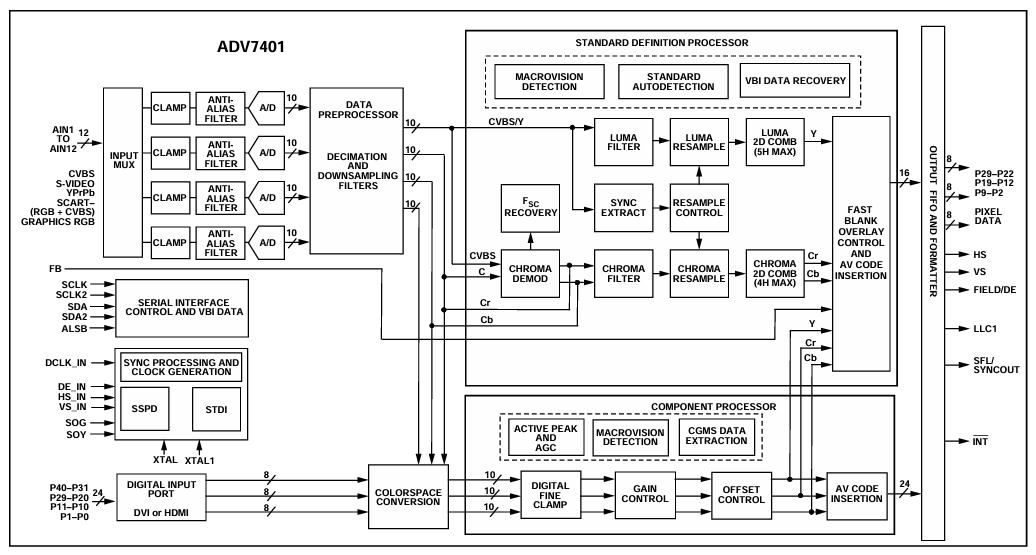

ADV7401KSTZ-140 Блок-схема

Діаграма ADV7401KSTZ-140 Ілюструє внутрішні функціональні блоки цього вдосконаленого декодера та оцифровника відео, підкреслюючи, як він обробляє різні аналогові відеосигнали на цифровий вихід.Чіп підтримує декілька форматів введення, таких як CVBS, S-відео, Ypbprі RGB, усі їх проходили через вхідну муса, яка вибирає серед 12 аналогових входів (AIN1 до AIN12).Кожен вибраний сигнал проходить через a Затискач і Анти-Алій фільтр підготувати сигнал до оцифрування одним із інтегрованих 10-бітних аналого-цифрових перетворювачів (A/D).

Після оцифровування сигнали обробляються в Препроцесор даних, що включає Знищення і Фільтри Для зниження швидкості передачі даних та підготовки сигналів до подальшої цифрової обробки.Залежно від типу введення, відео може бути оброблено через будь -які Процесор стандартного визначення або Компонентний процесор.З SD Процесор Ручки композитні та S-відеосигнали, виконуючи такі завдання, як Хрома демодуляція, Лума та хрома фільтрування, Гребінець фільтруванняі Переробка, забезпечення чіткого розділення компонентів яскравості та хромінанції.Він також включає такі функції Виявлення макровізації і Відновлення даних VBI.

Для компонента відео, Компонентний процесор відповідає за такі операції Контроль посилення, Корекція зміщенняі Активний пік і AGC коригування.Вона включає CGMS і Макровіза Виявлення даних для дотримання захисту від копіювання.Крім того, є Перетворення кольорів адаптувати Ycbcr або RGB Сигнали до необхідного формату виходу.Всі оброблені сигнали сходяться в Вихід FIFO і Форматувати, де вони вирівняні, відформатовані та синхронізовані перед виведенням як цифрові дані пікселів разом із синхронізаційними сигналами, такими як HS, Проти, Поле/дета інші.Діаграма також показує підтримку для DVI або HDMI введення через 8-бітний цифровий порт та вбудований Серіал Управління інтерфейсом для зв'язку та конфігурації.

Технічні характеристики ADV7401KSTZ-140

Тип	Параметр
Виробник	Analog Devices Inc.
Упаковка	Лоток
Статус частини	Активний
Функціонування	Декодер, оцифр
Заявки	Відео споживача
Стандарти	ITU-R BT.656, NTSC, Pal, Secam
Інтерфейс управління	Серіал
Напруга - постачання	1,65 В ~ 3,6 В
Монтажний тип	Поверхневе кріплення
Пакет / кейс	100-LQFP
Пакет пристроїв постачальника	100-LQFP (14x14)
Базовий номер товару	Adv7401

ADV7401KSTZ-140

Телевізори високої чіткості (HDTV)

ADV7401KSTZ-140 використовується в різних типах HDTV, включаючи РК-дисплеї, DLP ™, плазми та CRT, щоб розшифрувати та обробляти широкий спектр відеосигналів.Його здатність обробляти декілька стандартів та форматів мовлення робить його важливим компонентом для забезпечення широкої сумісності та високоякісної відеопродукції в телевізійній технології.

Проектори

Цей декодер відео є невід'ємним як у РК -проекторах, так і в DLP, де він покращує можливості обробки відео.Це дозволяє проекторам точно надавати контент високої роздільної здатності, що робить його ідеальним як для налаштувань домашнього кінотеатру, так і для професійних презентаційних середовищ.

Встановлені коробки (STB) з особистим реконструктором (PVR)

У коробках наборів, ADV7401KSTZ-140 сприяє декодуванню різних форматів відео, для перегляду та запису вмісту з різних джерел.Ця функція підтримує функціональність персональних відеозйомок, гнучкі параметри перегляду та запису.

Аудіо-відео-приймачі (AVRS)

Чіп посилює аудіо-відео-приймачі, інтегруючи надійні можливості декодування відео з управлінням аудіо.Ця інтеграція хороша для AVR, що використовуються в домашніх розважальних системах, забезпечуючи безшовний досвід аудіо та відео в одному пристрої.

Багатоформатні перетворювачі сканування

ADV7401KSTZ-140 використовується в мультиформатних перетворювачі для сприяння перетворенню відео сигналів між різними форматами та роздільними рішеннями.Цей додаток чудово підходить для забезпечення сумісності та підтримки якості відео в різних технологіях та стандартах дисплея.

DVD -регреси з прогресивною підтримкою введення сканування

У DVD-дикторах ADV7401KSTZ-140 відіграє роль шляхом розшифровки та оцифрування вхідних відеосигналів, підтримуючи прогресивні входи сканування.Ця здатність дозволяє DVD-дикторам фіксувати та зберігати якісний відеоконтент, покращуючи загальну якість запису.

ADV7401KSTZ-140 Подібні частини

• ADV7401BSTZ-1110

• ADV7401WBSTZ-1110

• Adv7441abstz-1110

Edv7401kstz-140 етапів програмування

1. Виберіть відповідний первинний режим (prim_mode) та стандарт відео (vid_std): Вибір первинного режиму та відео стандарту важливий, оскільки він визначає, як ADV7401KSTZ-140 інтерпретує вхідний відеосигнал.Регістр PRIM_MODE ідентифікує первинний формат відео введення (наприклад, NTSC, PAL), тоді як регістр VID_STD визначає стандартні деталі (наприклад, 525i, 625i).Налаштування цих регістрів правильно забезпечує, що декодер відео може обробляти конкретні атрибути вхідного сигналу, наприклад, швидкість кадру та роздільна здатність.

2. Налаштуйте годинник засувки (latch_clk): Налаштування годинникових годин важливе для синхронізації обробки відео даних.Програмування регістра latch_clk ви налаштовуєте терміни засувки даних, щоб відповідати частоті годинного годинника піксельного вхідного відео.Цей крок важливий для того, щоб декодер відео правильно фіксував та обробляти кожен піксель у потрібний час, уникаючи проблем з термінами або корупції даних.

3. Встановіть співвідношення роздільника PLL: Цей крок передбачає вручну вручну співвідношення подільника PLL (фазової петлі) для генерування правильного виходу годинника пікселя із заданої вхідної частоти.Увімкнувши ручне управління (PLL_DIV_MAN_EN) та програмуючи PLL_DIV_RATIO, ви можете налагодити вихідний піксельний годинник, щоб відповідати конкретним потребам вашого дисплея або подальшої системи обробки.Цей точний контроль хороший для підтримки цілісності сигналу та синхронізації у вашому ланцюзі обробки відео.

4. Налаштування параметрів насоса VCO та PLL: Встановлення діапазону VCO (контрольованого напругою) та регулювання насоса заряду PLL є важливим для стабілізації частоти генерованого піксельного годинника.Реєстри VCO_RANGE та PLL_QPUMP дозволяють оптимізувати продуктивність PLL в різних робочих умовах, гарантуючи, що вихідний годинник залишається стабільним та в межах необхідних специфікацій для надійного декодування відео.

5. Встановіть довжину вільної лінії (FR_LL): У ситуаціях, коли відео введення втрачається або переривається, налаштування довжини вільного пропуску допомагає підтримувати послідовний вихід, вказавши довжину лінії у вільному режимі.Обчислюючи та встановивши регістр FR_LL на основі очікуваного періоду лінії, ADV7401KSTZ-140 може продовжувати виводити відео-рамки правильними термінами, що добре для додатків, які потребують постійної присутності відео.

Adv7401KSTZ-140 Переваги

Універсальна сумісність формату

ADV7401KSTZ-140 виділяється своєю здатністю підтримувати широкий спектр відео-стандартів, включаючи формати NTSC, PAL, Secam та високої чіткості, такі як 720p та 1080i.Він може обробляти графіку RGB до роздільної здатності SXGA.Ця широка сумісність дозволяє використовувати мікросхему в різних додатках, не турбуючись про обмеження формату.

Якісна обробка відео

Оснащений чотирма 10-бітними АЦП, які можуть пробувати до 140 МГц, ADV7401KSTZ-140 забезпечує високоякісну обробку відео.Ця можливість дозволяє йому захоплювати та конвертувати відеосигнали з підвищеною чіткістю та точністю кольору, забезпечуючи чудове відтворення відео.Це вигідно у програмах, де важлива якість відео, наприклад, у медичних візуалізаціях, мовах високої чіткості та системах спостереження за безпекою.

Спрощена конструкція системи

Інтегруючи як функціональні можливості для розшифровки відео, так і RGB в єдину мікросхему, ADV7401KSTZ-140 спрощує загальну конструкцію системи.Ця інтеграція зменшує кількість компонентів, необхідних на етапі проектування, що призводить до економії витрат з точки зору як матеріалів, так і складання.Це також підвищує надійність системи через меншу кількість взаємозв'язків та потенційних точок відмови, що робить її ефективним рішенням для складних мультимедійних систем.

Гнучкі параметри виводу

Пристрій пропонує гнучкі вихідні інтерфейси, здатні підтримувати обидва 12-бітні форми пікселів 4: 4 та 8-бітні 4: 2: 2.Ця гнучкість дозволяє налаштувати формат виходу на основі їх конкретних вимог до застосування, незалежно від того, чи потрібна їм висока вірність для цифрових вивісок або оптимізовані формати пікселів для відео -інтерфейсів.Ця пристосованість гарантує, що ADV7401KSTZ-140 можна ефективно використовувати для різних кінцевих користувачів.

Надійні показники в різних умовах

Розроблений для роботи в межах промислового температурного діапазону від -40 ° C до +85 ° C, ADV7401KSTZ-140 побудований для надійного виконання в широкому спектрі умов навколишнього середовища.Ця надійність робить його придатним для використання у відкритих додатках, промислових умовах та інших сценаріях, коли коливання температури викликає занепокоєння.Ви можете покластися на пристрій, щоб підтримувати послідовну продуктивність, незалежно від теплових проблем, які можуть виникнути в оперативних умовах.

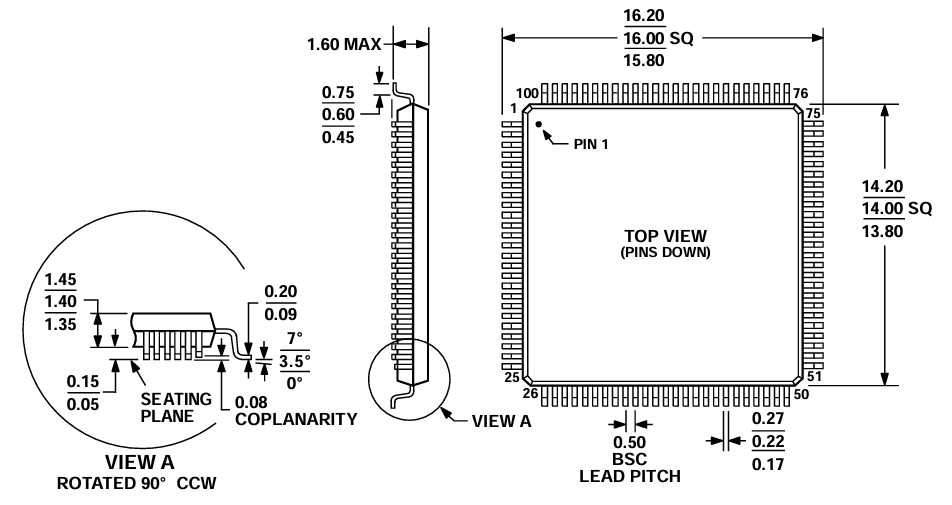

ADV7401KSTZ-140 Розміри упаковки

Розміри упаковки

Параметр	Розмір (мм)
Розмір тіла (типовий)	14.00 × 14.00
Розмір тіла (хв - макс)	13.80 - 14.20
Загальний проміжок свинцю (min - max)	15.80 - 16.20
Висота упаковки (максимум)	1,6
Висота тіла (хв - макс)	1,35 - 1,45
Ширина свинцю (хв - макс)	0,17 - 0,27
Свинцевий крок (базовий відстань)	0,5
Висота протистояння свинцю	0,05 - 0,15
Діапазон кута свинцю	0 ° - 7 °
Свинцева копланарність (максимум)	0,08

Контур пакету

Adv7401KSTZ-140 Виробник

ADV7401KSTZ-140-це складний багатоформний декодер відео та графічний оцифр, який виготовляється Analog Devices Inc., відомий лідер у напівпровідниковій галузі.Відомий своєю інновацією та надійністю, аналогові пристрої спеціалізуються на розробці та виробництві широкого спектру інтегрованих схем для додатків для обробки сигналів.Експерт компанії гарантує, що ADV7401KSTZ-140 може забезпечити високоефективне декодування відео, що підтримує різноманітні формати відео та стандарти для мультимедійних додатків.

Висновок

ADV7401KSTZ-140 виділяється як надійне та гнучке рішення для вимогливих завдань обробки відеосигналів.Завдяки підтримці декількох глобальних стандартів відео, RGB-оцифрування високої роздільної здатності, програмованих форматів виходу та експлуатації в межах промислових температурних діапазонів, він забезпечує надійність та продуктивність як у споживчих, так і в професійних умовах.Будь то для вдосконалення мультимедійних систем, спрощення архітектури дизайну чи забезпечення сумісності в різних форматах, цей декодер/оцифрування пропонує переваги.ADV7401KSTZ-140 залишається універсальним та готовим до майбутнього компонента для інтегрованих відео додатків.
