AT89S52-24PU Мікроконтролер: Альтернативи, Покін та таблиця даних

У цій статті досліджується мікроконтролер AT89S52-24PU, підкреслюючи його характеристики, практичне використання та те, як вона ефективно обробляє потужність та продуктивність у вимогливих додатках.Відомий своїми 8-ти байтами флеш-пам'яті та низьким споживанням електроенергії, цей пристрій ідеально підходить для збалансування енергоефективності з надійною функціональністю на пристроях, що працюють на батареї.

Каталог

1. Що таке AT89S52-24PU?

2. Конфігурація PIN-коду AT89S52-24PU

3. AT89S52-24PU Символ, слід та модель CAD

4. Особливості AT89S52-24PU

5. AT89S52-24PU Технічні характеристики

6. AT89S52-24PU Подібні частини

7. Функціональна блок-схема AT89S52-24PU

8. Програмування флеш -пам'яті (паралельний режим

9. Перевірка флеш -пам'яті (паралельний режим

10. Серійне завантаження Flash Memory

11. Альтернативи AT89S52-24PU

12. Застосування AT89S52-24PU

13. Пакет для AT89S52-24PU

14. AT89S52-24PU Інформація про виробника

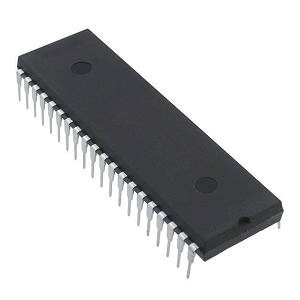

Що таке AT89S52-24PU?

З AT89S52-24PU Microcontroller-це дуже гнучкий пристрій, який інтегрує 8-бітний процесор з програмованою флеш-пам'яттю на одному мікросхемі.Використовуючи вдосконалену технологію неулатильної пам’яті Atmel, цей мікроконтролер підтримує сумісність із поважним набором інструкцій 80C51.Його флеш, що перепрограмує мікросхеми, задовольняє різноманітні потреби різних вбудованих систем управління таким чином, що є як ефективним, так і економічно ефективним.Мікроконтролер має 8 к спалаху та 256 байт оперативної пам’яті, що забезпечує достатню здатність для складного програмування та обслуговування додатків, що вимагають складної обробки даних.Включення 32 ліній вводу/виводу загального призначення пропонує універсальність для підключення широкого діапазону периферійних пристроїв.

З трьома 16-бітними таймером/лічильниками, AT89S52-24PU підтримує точні функції на основі часу, які є неоціненними для налаштувань та налаштувань управління даними.Покажчики подвійних даних підвищують ефективність обробки даних, ефективно підтримуючи швидкі сценарії передачі даних.Таймер сторожової собаки додає шар надійності, скинувши систему під час порушення програмного забезпечення, функцію, що плекається секторами, пріоритетними наданням довгостроковій цілісності системи.Ємність мікроконтролера до статичної експлуатації на різних частотах сприяє збалансуванню продуктивності з споживанням електроенергії.Наявність режимів економії електроенергії, включаючи холостий та пухлинний пухлин, підкреслює його відповідність для додатків, що працюють на батареї, забезпечуючи збереження вмісту пам'яті під час фаз пухлин.Ці особливості стосуються проблем з енергоефективністю, про що свідчить його прийняття на портативних та віддалених пристроях.

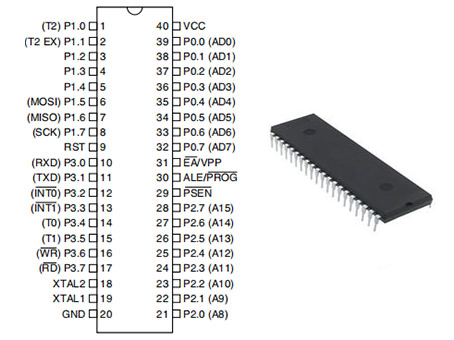

AT89S52-24PU Конфігурація PIN-коду

AT89S52-24PU Pinout

Штифт ні	Пінопласт	Опис
1-8	Порт 1	Інтерфейс 1 має внутрішні підтяжки і є 8-бітним Двонаправлений порт вводу/виводу.Чотири входи TTL можуть бути раковиною/джерелом у порту 1 Вихідні буфери.Коли 1s записується в шпильки порту 1, внутрішні підтяжки Потягніть їх високо, дозволяючи використовувати їх як входи.Через внутрішнє Підтяжки, шпильки порту 1, які зовнішньо натиснуті на джерело струму (Iil) як входи.Крім того, як показано в таблиці, P1.0 та P1.1 можна встановити бути таймером/лічильником 2 зовнішнього входу (p1.0/t2) та Таймер/лічильник 2 вхід тригера (P1.1/T2EX) відповідно.Під час спалаху Програмування та перевірка, порт 1 також отримує адресу низького замовлення байти.
9	Перше	Вхід слід скинути.Поки генератор є функціонування, високий на цьому штиці для двох машинних циклів скидає пристрій. Після того, як сторожова собака виступила, ця шпилька піднімається високо для 98 осцилятора періоди.Цю функцію можна відключити за допомогою біт Disrto в SFR AUXR (Адреса 8EH).Скидання високої можливості ввімкнено за замовчуванням у біт Дісрто.
10-17	Порт 3	Порт 3-це внутрішня підтяжка 8-бітна двостороння введення/ви порт.Чотири входи TTL можуть бути затоплені або отримані за допомогою вихідних буферів порту 3. Коли 1s записується в шпильки порту 3, внутрішні підтяжки підтягують їх високо, що дозволяє використовувати їх як входи.Через підтягування, порт 3 шпильки Зовні витягнуті низькі джерела струму (IIL) як входи.Для спалаху Програмування та перевірка, порт 3 отримує деякі сигнали управління.Як зазначено У графіку нижче порт 3 також підтримує функції численних AT89S52 особливості.
18	Xtal2	Вихід з підсилювача інвергуючого генератора.
19	Xtal1	Введіть до підсилювача інвертування генератора та введення в Внутрішня діюча схема.
20	Gnd	Земля.
21-28	Порт 2	Порт 2-це внутрішній підтягування 8-бітного двостороннього вводу/виводу порт.Чотири входи TTL можуть бути раковиною/джерелом у вихідних буферах порту 2.Коли 1s записуються в шпильки порту 2, внутрішні підтяжки підтягують їх високо, що дозволяє їх використовувати як входи.Через внутрішні підтяжки, порт 2 шпильки є зовнішнім низьким рівнем джерела струму (IIL) як входи.Під час виступу від зовнішньої пам'яті програми та доступу до зовнішньої пам'яті даних, яка використовує 16-бітні адреси (movx @ dptr), порт 2 випромінює байт адреси високого порядку. Під час передачі 1S порт 2 використовує потужні внутрішні підтяжки в цьому Застосування.Порт 2 випромінює вміст реєстру спеціальної функції P2 Під час 8-бітної адреси адреси до зовнішньої пам'яті даних (movx @ ri).Протягом Програмування та перевірка спалаху, порт 2 додатково отримує високе замовлення адресні біти та різні сигнали управління.
29	Пішохід	Закликається з читання Strobe до зовнішньої програми програми Увімкнути програмний магазин (PSEN).PSEN активується двічі на кожному машинному циклі, коли AT89S52 запускається кодом із зовнішньої пам'яті програми з двома PSEN Активації ігноруються під час кожного доступу до зовнішньої пам'яті даних.
30	Аль/Прог	Вихідний імпульс Adress Latch (ALE) використовується для Закріпіть низький байт адреси під час доступу до зовнішньої пам'яті.Протягом Програмування спалаху, цей PIN -код також служить входом імпульсу програми (PROG). ALE вивільняється з постійною швидкістю 1/6 частоти генератора в нормальному експлуатація і може бути використана для зовнішніх термінів або залучення.Однак під час Кожен доступ до зовнішньої пам’яті даних, пропускається один імпульс ALE.Встановлення біт 0 Місцезнаходження SFR 8EH до 0 відключає функціонування ALE за бажанням.Але є лише активним Коли біт встановлений за допомогою інструкції MOVX або MOVC.В іншому випадку шпилька є піднятий високо, але слабко.Якщо мікроконтролер знаходиться в режимі зовнішнього виконання, Встановлення біт, який можна розібратися, не має ефекту.
31	EA/VPP	Зовнішній доступ увімкнено.Щоб пристрій міг Код отримання із зовнішніх регіонів пам'яті програми, починаючи з 0000h та закінчення У FFFFH EA повинен бути підключений до GND.Якщо біт блокування 1 кодується, однак, EA буде внутрішньо зафіксовано на скидання.Для внутрішніх програм програми, EA слід прив’язати до VCC.Під час програмування Flash, цей шпильок додатково отримує 12-вольт-програмування, що дозволяє напругою (VPP).
32-39	Порт 0	Інтерфейс 0-це двонаправлений 8-розрядний відкритий зливний порт вводу/виводу. Кожен штифт може затопити вісім входів TTL як вихідний порт.Шпильки на порту 0 можуть використовуватись як входи з високим вмістом імпедансу, коли їм записано 1s.Під час доступу Для зовнішньої програми та пам'яті даних порт 0 також може бути встановлений як Мультиплексована адреса/шина даних з низьким замовленням.P0 має внутрішні підтягування в цьому режим.Під час програмування спалаху порт 0 також отримує байти коду та виходи їх під час перевірки програми.Під час перевірки програми зовнішні підтягування потрібні.
40	VCC	Напруга живлення.

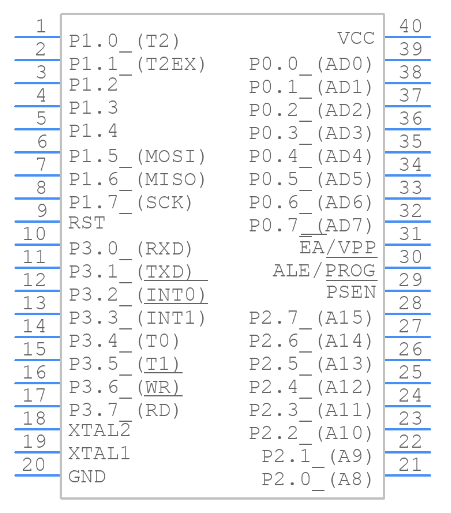

AT89S52-24PU Символ, слід та модель CAD

AT89S52-24PU Symbol

AT89S52-24PU Символ

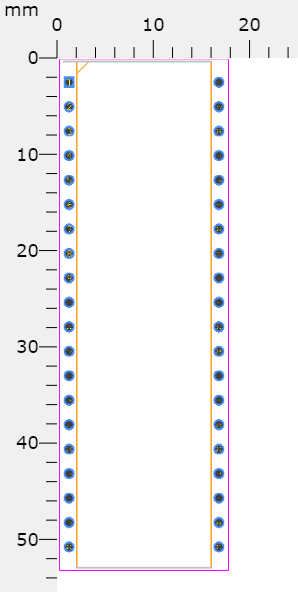

AT89S52-24PU Footprint
AT89S52-24PU FICKTRINT

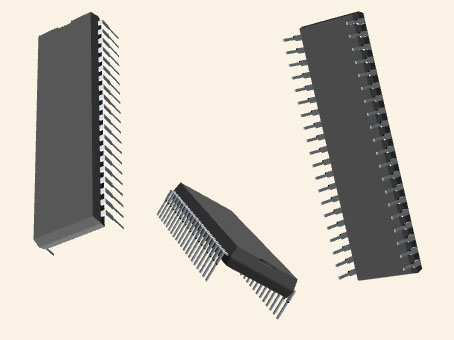

AT89S52-24PU CAD Model
AT89S52-24PU CAD Модель

Особливості AT89S52-24PU

• Стандартна відповідність MCS®-51: повністю сумісна зі стандартом MCS®-51, забезпечуючи надійну та надійну продуктивність.

• Флеш -пам'ять провайдера 8К: зберігає великі програми.Підтримує до 10 000 циклів запису/стирання, ідеально підходить для довгострокових застосувань.

• Широка робоча напруга (4В - 5,5 В): Адаптується до різних середовищ живлення.

• Високошвидкісна операція: обробляє статичні умови до 33 МГц, врівноваження енергоефективності з потребами продуктивності.

• Посилена безпека: функції блокування пам'яті захищають інтелектуальну власність.Запобігає несанкціонованим доступом або модифікаціям.

• Гнучкі функції вводу/виводу та таймера: проста інтеграція з датчиками та пристроями.Точний контроль для часових додатків, що вимагають точного часу.

• Позначення подвійних даних: підвищує ефективність у важких даних, таких як обробка сигналів та спілкування.Спрощує обробку потоку даних.

• Режими економії енергії: режими простою та вниз по потужності зменшують споживання енергії.Оптимізований для портативних пристроїв та стійких конструкцій.

AT89S52-24PU Технічні характеристики

Тип	Параметр
Заводський час	7 тижнів
Кріплення	Через отвір
Пакет / кейс	40-ти (0,600, 15,24 мм)
Кількість I/OS	32
Робоча температура	-40 ° C ~ 85 ° C TA
Серія	89s
Код JESD-609	E3
Статус частини	Активний
Кількість закінчення	40
Напруга живлення	5В
Частота	33 МГц
Напруга експлуатації	5В
Інтерфейс	Уарт
Контактне покриття	Жерстя
Монтажний тип	Через отвір
Кількість шпильок	40
Таймери сторожових	Так
Упаковка	Трубка
Опублікований	1997
Код PBFREE	так
Рівень чутливості до вологи (MSL)	1 (необмежений)
Термінальна позиція	Подвійний
Кінцевий крок	2,54 мм
Номер базової частини	AT89S52
Живлення	5В
Розмір пам'яті	8 кбб
Швидкість	24 МГц
Напруга - постачання (VCC/VDD)	4В ~ 5,5 В
Кількість бітів	8
Периферійні пристрої	WDT
Розмір ядра	8-бітний
Зв'язок	UART/USART
Час доступу	24 мкс
Канали DMA	Ні
PWM -канали	Ні
Кількість таймерів/лічильників	3
Кількість каналів UART	1
Довжина	52,58 мм
Досягнення SVHC	Немає SVHC
Статус ROHS	ROHS3, що відповідає
Тип генератора	Внутрішній
Розмір оперативної пам’яті	256 х 8
UPS/UCS/PERIFERCAL ICS Тип	Мікроконтролер
Основний процесор	8051
Тип пам'яті програми	Спалах
Розмір пам'яті програми	8 кб 8k x 8
Розмір бітового	8
Має ADC	Ні
Ширина шини даних	8b
ЦАП -канали	Ні
Адресна ширина автобуса	8b
Висота	4,826 мм
Ширина	13,97 мм
Радіаційне твердіння	Ні
Вільно	Вільно

AT89S52-24PU Подібні частини

Три, перелічені праворуч, схожі за специфікаціями, що стосуються технології мікрочіпів AT89S52-24PU.

Номер деталі	Виробник	Пакет / кейс	Кількість шпильок	Ширина шини даних	Кількість вводу/виводу	Інтерфейс	Розмір пам'яті	Напруга живлення	Периферійні пристрої
AT89S52-24PU	Мікрочіп -технологія	40-ти (0,600, 15,24 мм)	40	8 б	32	Уарт	8 Кб	5 v	WDT
AT89C55WD-24PU	Мікрочіп -технологія	40-ти (0,600, 15,24 мм)	40	8 б	32	SPI, UART, USART	32 кб	5 v	WDT
AT89S51-24PU	Мікрочіп -технологія	40-ти (0,600, 15,24 мм)	40	8 б	32	UART, USART	4 кб	5 v	WDT
AT89C51RC-24PU	Мікрочіп -технологія	40-ти (0,600, 15,24 мм)	40	8 б	32	UART, USART	20 кб	-	WDT

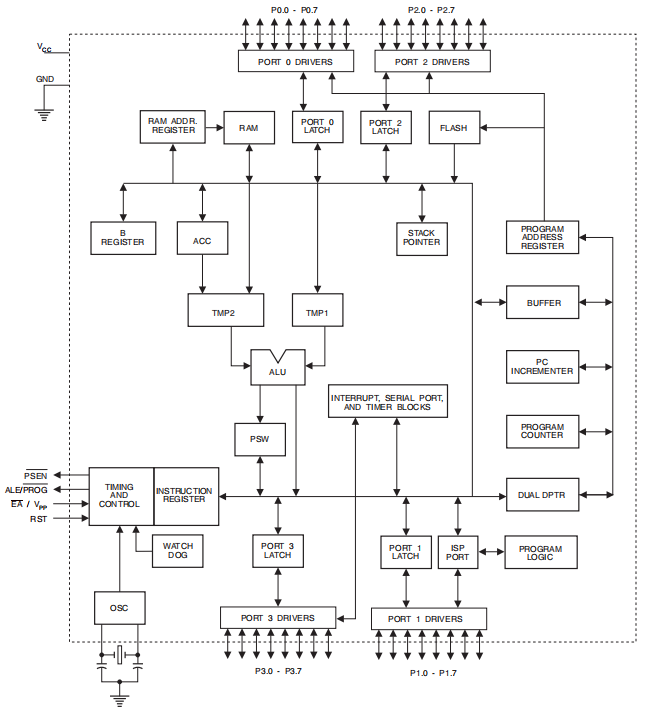

Функціональна блок-схема AT89S52-24PU

Діаграма нижче ілюструє функціональну структуру блоку AT89S52-24PU.

Functional Block Diagram

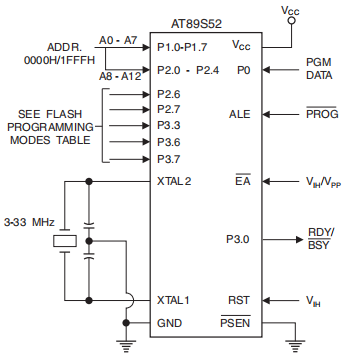

Програмування флеш -пам'яті (паралельний режим)

На малюнку нижче ілюструє процес програмування флеш-пам'яті AT89S52-24PU в паралельному режимі.

Programming the Flash Memory (Parallel Mode)

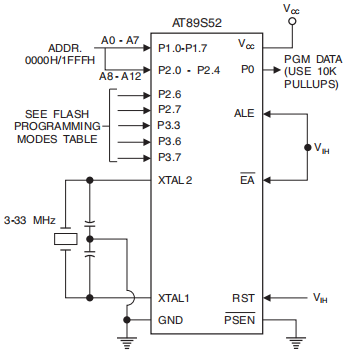

Перевірка флеш -пам'яті (паралельний режим)

На малюнку нижче демонструє процес перевірки флеш-пам'яті паралельним режимом для AT89S52-24PU.

Verifying the Flash Memory (Parallel Mode)

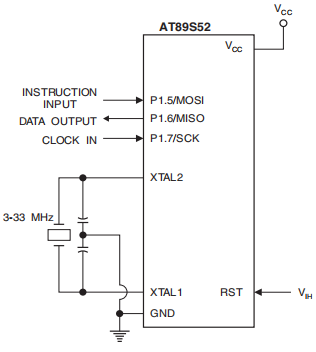

Серійне завантаження флеш -пам'яті

На малюнку нижче ілюструє процес серійного завантаження для флеш-пам'яті AT89S52-24PU.

Flash Memory Serial Downloading

Альтернативи AT89S52-24PU

Номер деталі	Опис	Виробник
At87f52-24pc	Мікроконтролер, 8-бітний, спалах, 8051 процесор, 24 МГц, CMOS, PDIP40, 0,600 дюйма, пластик, DIP-40	Корпорація Atmel
At87f52-24pi	Мікроконтролер, 8-бітний, спалах, 8051 процесор, 24 МГц, CMOS, PDIP40, 0,600 дюйма, пластик, DIP-40	Корпорація Atmel
At87f52-24pl	Мікроконтролер, 8-бітний, спалах, 24 МГц, CMOS, PDIP40, 0,600 Дюйм, пластик, DIP-40	Корпорація Atmel

Заявки AT89S52-24PU

• Моніторинг охорони здоров’я: підвищує точність на медичних пристроях моніторингу.

• Автомобільна безпека: інтегрує такі функції, як адаптивний круїз -контроль та допомога на смугу руху.

• DIY Electronics: дозволяє любителям створювати спеціальні пристрої.

• Пишна електроніка: виробляє багатофункціональні та інтуїтивні продукти.

• Розумні будинки та міста: покращує комунікацію пристроїв для кращого управління енергією та зручності.

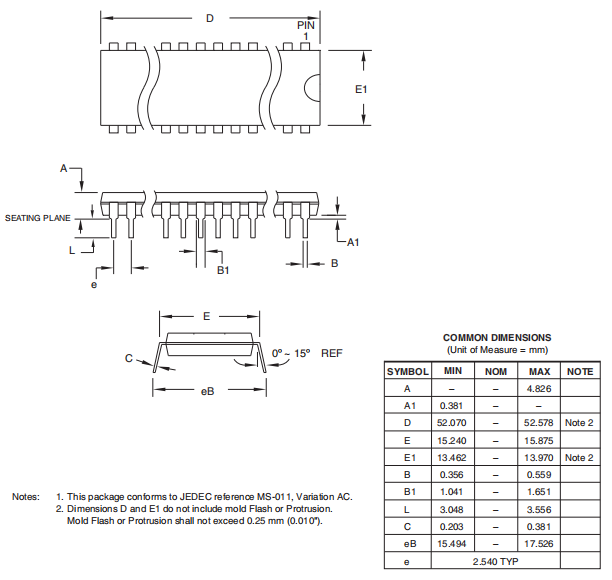

Пакет для AT89S52-24PU

AT89S52-24PU Package

AT89S52-24PU Інформація про виробника

Microchip Technology Inc. зі штаб -квартирою, розташованим в Чандлері, штат Арізона, відіграє роль у мікроконтролері та напівпровідниковій галузі.Компанія відрізняється своєю непохитною прихильністю до піонерських досягнень та підтримання високих стандартів за допомогою ліній продуктів, визнаних за їх надійність, що підвищує ефективність розвитку та економічну розсудливість.Ретельно вдосконалюючи свої дизайнерські та виробничі процеси, Microchip не тільки відповідає, але перевершує галузеві орієнтири, виховуючи налаштування, що заохочує постійне вдосконалення та вдосконалення системи.Microchip Technology Inc. - це набагато більше, ніж постачальник мікроконтролерів та напівпровідників;Він активно формує ландшафт, в якому ці технології розробляються та використовуються.Його стратегічний акцент на ефективності, управлінні витратами та контролю якості розміщує його на авангарді галузі.

PDF -таблиця

Про нас

ALLELCO LIMITED

Allelco-всесвітньо відомий єдиний зупинка Дистриб'ютор послуг закупівель гібридних електронних компонентів, зобов’язаний надавати комплексні послуги закупівель та ланцюгів поставок для глобальних електронних виробничих та розповсюджувальних галузей, включаючи глобальні 500 фабрик OEM та незалежні брокери.
Дізнайтеся більше

Швидкий запит

Будь ласка, надішліть запит, ми відповімо негайно.

Кількість

Номер частини
Контактна Особа
Назва компанії
Електронна адреса
Телефон
Коментарі

Питання що часто задаються [FAQ]

1. Як AT89S51 та AT89S52 розходяться?

Основна різниця зосереджується на їх розмірі флеш -пам'яті: AT89S51 оснащений 4K, тоді як AT89S52 розширює це до 8K.Це розширення підтримує більш складні програми та зберігання великих базових баз, узгодження з різноманітними потребами в розробці вбудованих систем.

2. Які додатки AT89S52?

AT89S52 використовується в кількох вбудованих завданнях контролю, які часто цінуються за енергоефективність та надійну ефективність.Його універсальність часто робить його сприятливим варіантом у проектах, спрямованих на економічну ефективність, зберігаючи функціональність, узгоджуючись з балансом інновацій з фінансовими міркуваннями.

3. Чи можете ви детально розповісти AT89S52-24PU?

Це 8-бітний мікроконтролер CMOS, відомий для об'єднання обчислювальних та пам'ятних можливостей у компактну одиницю.Ці якості привабливі в спрощених процесах проектування, де важлива ефективність та простір.

4. Чому AT89S52-24PU перепрограмують?

Flash-пам'ять на мікросхемі дозволяє перепрограмувати, пропонуючи пристосованість для оновлень програмного забезпечення та ітеративної розробки.Ця функція доповнює сучасну перспективу розвитку, коли постійні вдосконалення не тільки можливі, але й вітаються.

5. Яка конфігурація інтегрує 8-бітний процесор з флеш-пам'яттю?

AT89S52-24PU є прикладом цієї комбінації, де 8-бітний процесор гармонізується з флеш-пам’яттю.Ця інтеграція забезпечує ефективну обробку та зберігання додатків, що вимагають надійних операцій без перевищення.

6. Яким розміром флеш -пам'яті він володіє?

Він включає 8K байт Flash, що дозволяє керувати програмними даними.Ця експансивність робить його придатним для складних завдань, коли обмежена пам’ять може створювати перешкоди.

7. Як AT89S52 обробляє низькочастотну роботу?

Статична логіка включена, що дозволяє працювати на низьких частотах з ефективністю.Ця характеристика використовується в сценаріях, що вимагають мінімального використання електроенергії, підвищуючи як довговічність, так і стійкість електроніки.

8. Коли процесор стає неактивним?

Режим холостого ходу робить процесор неактивним, досягаючи економії енергії, зберігаючи функції мікроконтролера.Цей стратегічний дизайн мінімізує використання енергії в періоди менш інтенсивної обробки.

9. Який режим підтримує цілісність оперативної пам’яті?

Вміст оперативної пам’яті залишається неушкодженим під час режиму вниз, що дозволяє зберегти дані, незважаючи на зменшення споживання електроенергії.Ця функціональність хороша в умовах, що вимагає утримання даних поряд з мінімальним використанням енергії, типовим для пристроїв, що працюють на батареї.
