Посібник з акселерометра: як це працює, типи, характеристики та використання

Акселерометр – це невеликий датчик, який допомагає вимірювати рух, вібрацію, нахил і вплив сили тяжіння.У цій статті ви дізнаєтеся, що таке акселерометр, як він визначає прискорення за допомогою внутрішніх чутливих елементів і основні характеристики, які визначають його продуктивність.Ви також ознайомитеся з різними типами акселерометрів на основі сенсорної технології, осей вимірювання та вихідних сигналів.Також розглянуто загальні програми та чітке порівняння з іншими датчиками руху.

Каталог

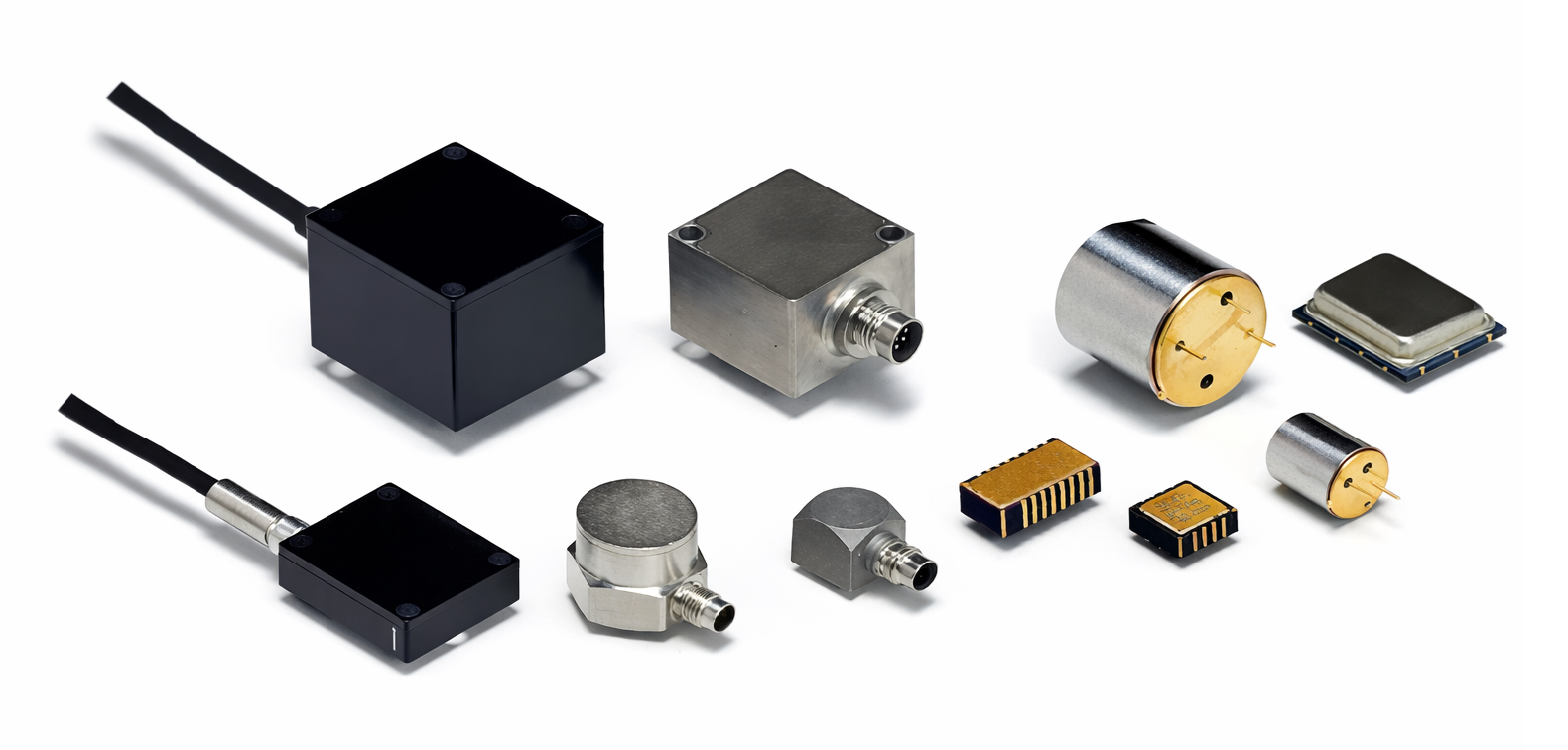

Малюнок 1. Акселерометри

Що таке акселерометр?

Акселерометр — це компактний електронний датчик, призначений для виявлення змін у русі та орієнтації шляхом визначення сил прискорення.Він реагує як на постійні, так і на мінливі сили, що діють на об’єкт, включаючи рух і гравітаційні ефекти.Акселерометри створюються в різних фізичних формах, починаючи від мініатюрних пристроїв на рівні чіпа до міцних промислових корпусів.Їх вихід забезпечує вимірювані дані, які можуть бути інтерпретовані електронними схемами або цифровими системами.

Принцип роботи акселерометра

Рисунок 2. Принцип роботи акселерометра

Акселерометр працює, фіксуючи рух пробної маси, коли пристрій відчуває прискорення.У стаціонарних умовах тестова маса залишається в положенні рівноваги.Коли застосовується прискорення, інерція пробної маси змушує її рухатися відносно рами датчика.Малюнок 2 ілюструє цей принцип роботи.Коли прискорення діє на датчик, підвішена маса відхиляється проти відновної сили пружини.Величина переміщення безпосередньо пов’язана з величиною та напрямком прикладеного прискорення.

Це механічне зміщення виявляється чутливим елементом, який перетворює рух пробної маси в вимірювану електричну зміну.Залежно від методу вимірювання ця зміна може проявлятися як зміна ємності, опору або генерованого заряду.Сенсорна схема обробляє цю зміну та створює електричний сигнал, пропорційний прикладеному прискоренню.

Технічні характеристики акселерометрів

Специфікація	опис
Вимірювання Діапазон	Загальні діапазони становлять ±2 г, ±4 г, ±8 г, ±16 г і до ±200 г
Чутливість	Типовий чутливість від 1 мВ на г до 1000 мВ на г
роздільна здатність	роздільна здатність коливається від 8 до 24 біт залежно від типу АЦП
Тип виводу	Доступний як аналогова напруга або цифровий I2C і SPI
Вісь Вимірювання	Одна вісь, двовісь або три осі зондування
Пропускна здатність	Частота діапазон діапазонів від 10 Гц до 5000 Гц
Частота Відповідь	Плоска відповідь в межах номінального діапазону пропускної здатності
Щільність шуму	Типовий шум щільність від 20 мкг на √Гц до 300 мкг на √Гц
Зміщення нуля g	Помилка зміщення зазвичай становить від ±20 мг до ±100 мг
Лінійність	Лінійність похибка становить менше ±0,5 відсотка повної шкали
Поперечна вісь Чутливість	Поперечна вісь чутливість нижче 2 відсотків
Операційна Напруга	Постачання напруга коливається від 1,8 В до 5,5 В
поточний Споживання	Мала потужність моделі споживають від 1 мкА до 500 мкА
Операційна температура	Стандартний діапазон від -40 °C до +85 °C
Шок Виживання	Шок толерантність коливається від 2000 г до 10000 г
Вихідні дані Оцінка	Швидкість передачі даних коливається від 1 Гц до 10 кГц
Інтерфейс Протокол	Цифрові типи підтримка I2C, SPI або UART
Тип упаковки	Поширений пакети включають LGA, QFN і DIP
Розмір	Типовий розмір датчика від 2 мм × 2 мм до 5 мм × 5 мм
Калібрування	Фабрика відкалібрований на чутливість і зсув
Тип монтажу	Поверхневий монтаж або монтаж через отвір
Точність	Загалом точність зазвичай становить від ±1% до ±5%.
Дрейф	температура дрейф становить менше 0,01 г на °C
Час відгуку	Час відгуку менше 1 мс
EMI опір	Призначений для стійкість до промислового електромагнітного шуму

Типи акселерометрів на основі сенсорної технології

Ємнісні акселерометри

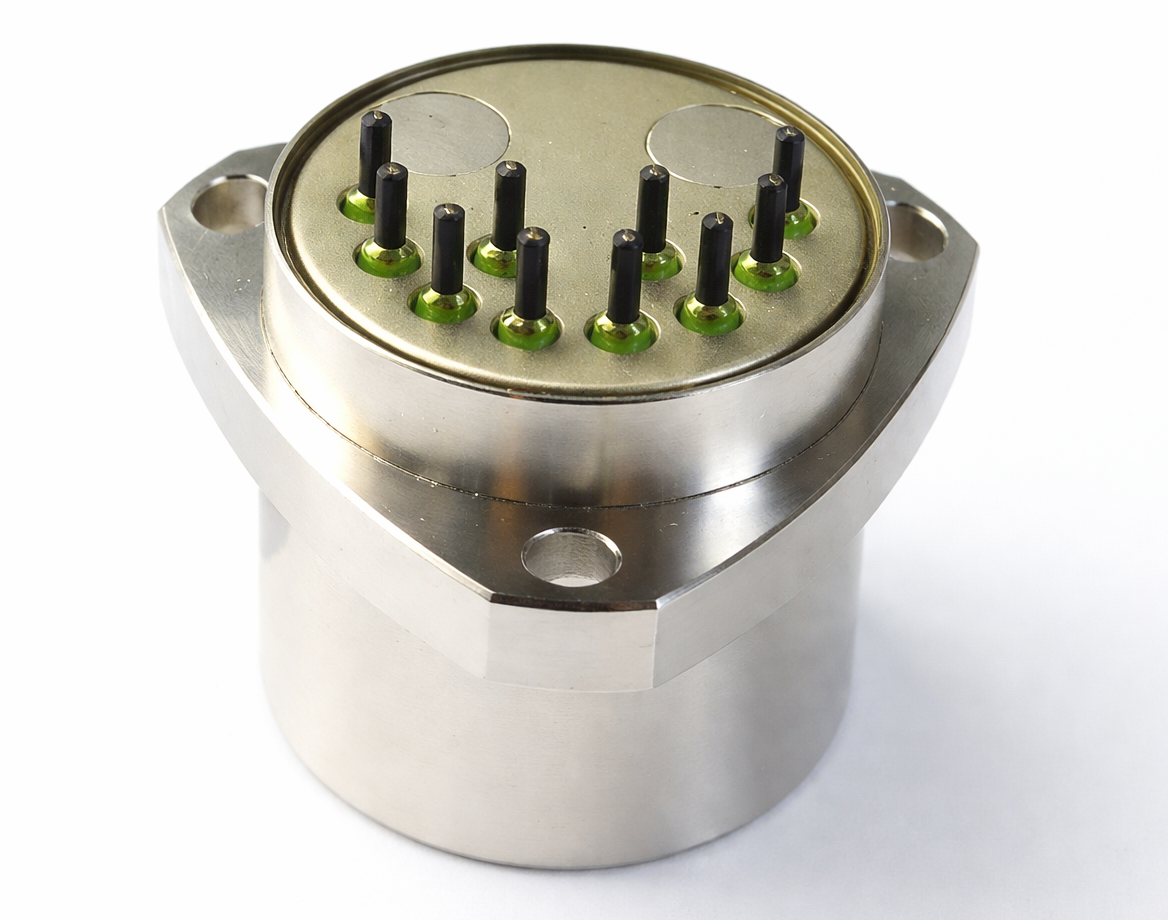

Малюнок 3. Ємнісний акселерометр

Ємнісні акселерометри залежать від змін ємності, викликаних рухом мікромасштабної пробної маси в структурі датчика.Їх конструкція дозволяє точно виявляти невеликі зміни прискорення з чудовою повторюваністю.Ці акселерометри добре підходять для низькочастотних і статичних вимірювань, таких як нахил і орієнтація.Компактний розмір і низьке енергоспоживання роблять їх ідеальними для вбудованих і портативних електронних систем.

П'єзоелектричні акселерометри

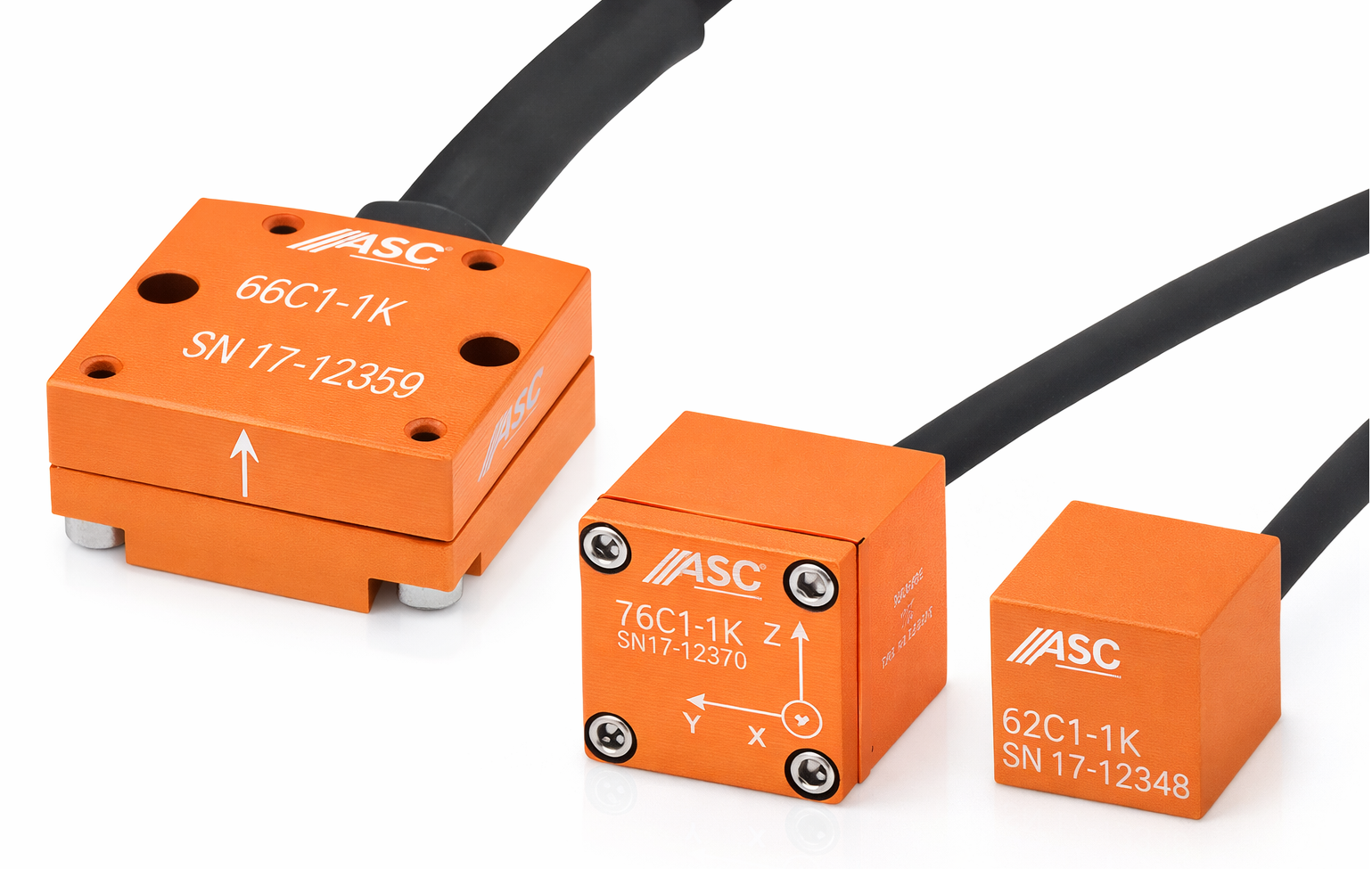

Малюнок 4. П'єзоелектричний акселерометр

П’єзоелектричні акселерометри генерують електричний сигнал під час механічного навантаження, спричиненого прискоренням.Вони особливо ефективні для вловлювання швидкого руху та високочастотних вібрацій з мінімальним спотворенням сигналу.Завдяки своєму принципу дії вони не реагують на постійне або дуже повільне прискорення.Ці датчики широко використовуються в середовищах, де важливі аналіз вібрації та динамічна відповідь.

П'єзорезистивні акселерометри

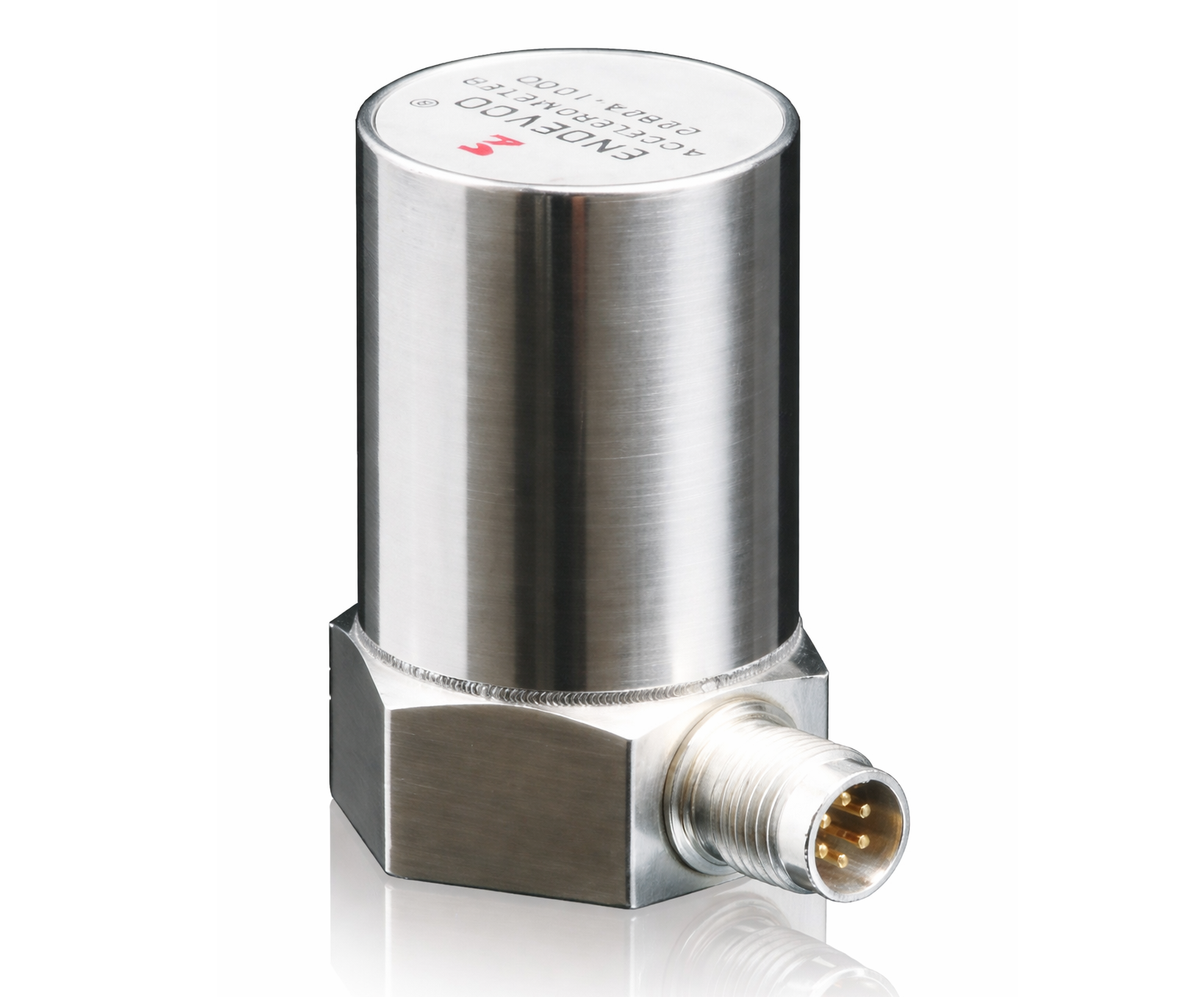

Малюнок 5. П'єзорезистивний акселерометр

П'єзорезистивні акселерометри виявляють прискорення, відстежуючи зміни опору в напружених чутливих елементах.Їх міцна конструкція дозволяє витримувати сильні механічні удари та важкі умови експлуатації.На відміну від деяких інших технологій, вони можуть надійно працювати в широкому діапазоні температур.Це робить їх придатними для вимогливих застосувань, де потрібна довговічність і стійкість до ударів.

Типи акселерометрів на основі вимірювання осі

Одноосьові акселерометри

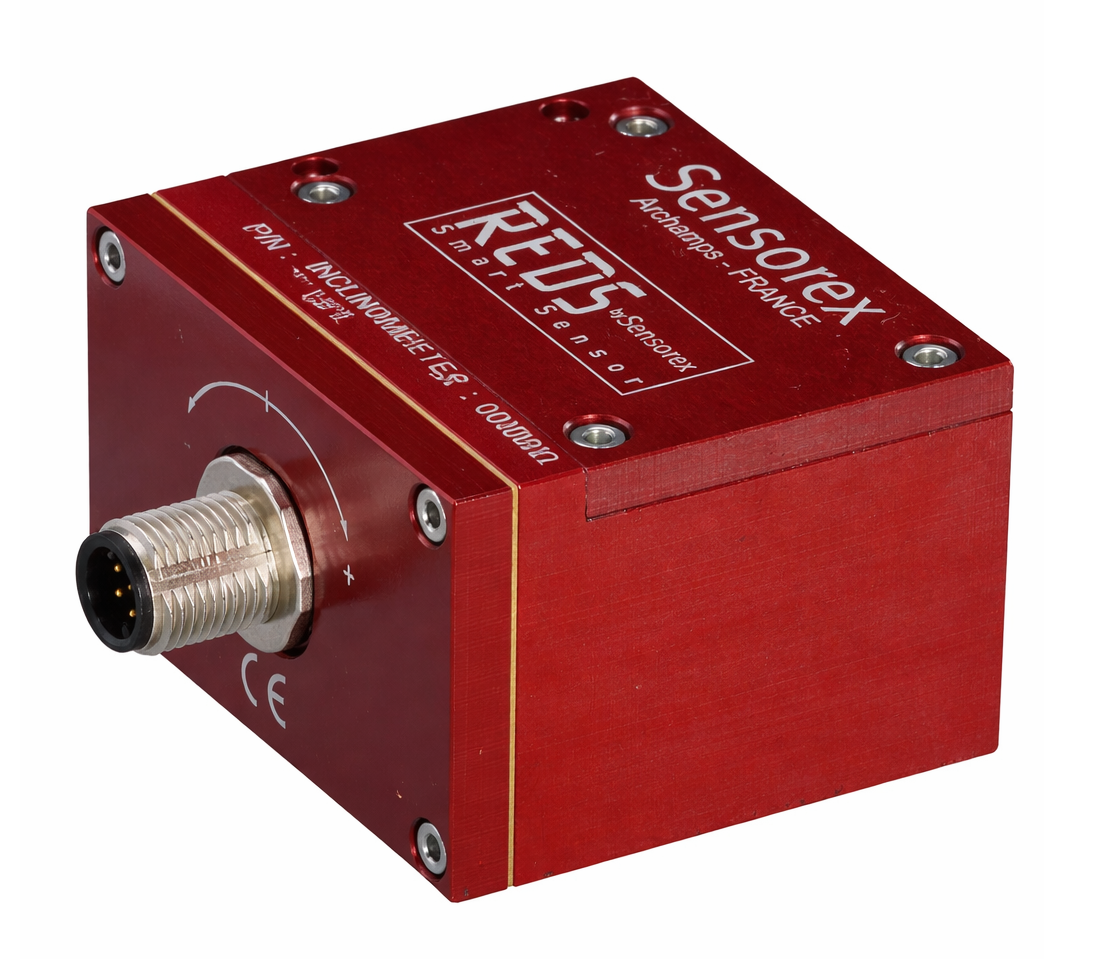

Малюнок 6. Одноосьовий акселерометр

Одноосьові акселерометри вимірюють прискорення в одному фіксованому напрямку.Зазвичай вони використовуються там, де рух обмежено відомою орієнтацією або лінійним шляхом.Їх проста конструкція робить їх економічно ефективними та простими в інтеграції.Ці датчики часто вибирають для простих завдань моніторингу з мінімальною складністю спрямованості.

Двоосьові акселерометри

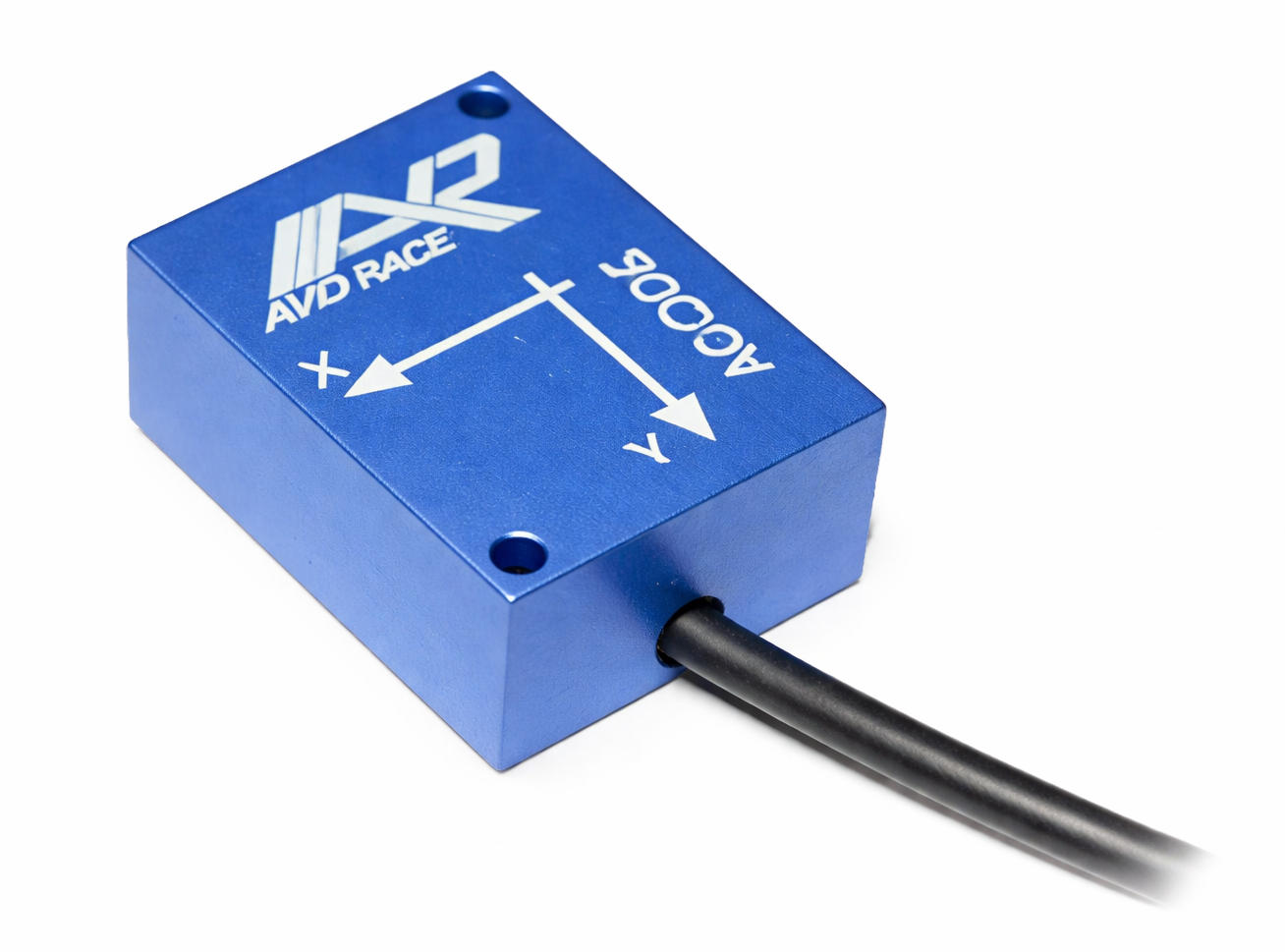

Малюнок 7. Двоосьовий акселерометр

Двоосьові акселерометри вимірюють прискорення в двох перпендикулярних напрямках в одній площині.Ця можливість дозволяє виявляти комбіновані рухи, такі як нахил і плоский рух.Вони пропонують більше просторової інформації, ніж одноосьові датчики, зберігаючи відносно просту обробку сигналу.Двовісні конструкції зазвичай використовуються там, де достатньо двовимірного відстеження руху.

Триосьові (3-осьові) акселерометри

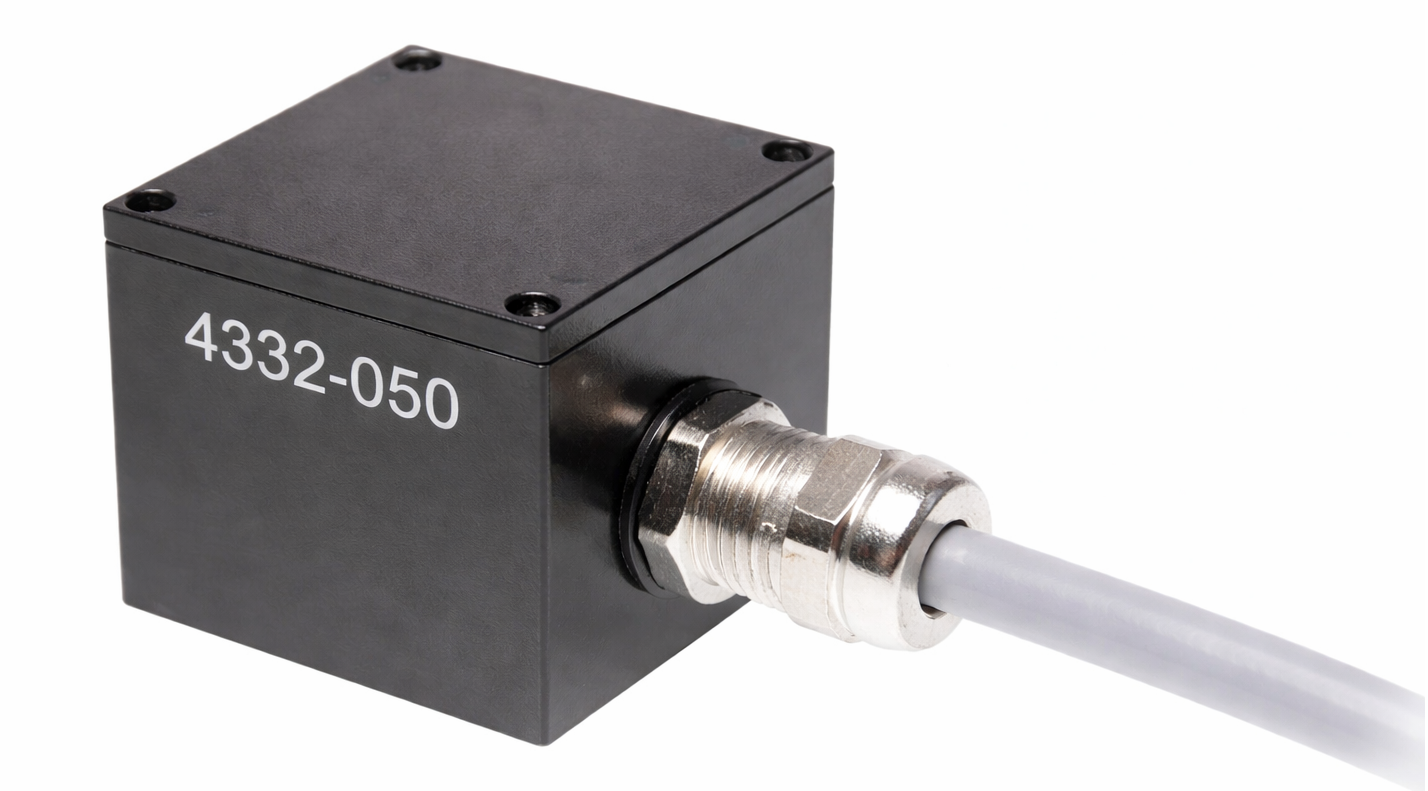

Малюнок 8. Триосьовий (3-осьовий) акселерометр

Триосьові акселерометри вимірюють прискорення одночасно вздовж трьох ортогональних осей.Це забезпечує повне просторове виявлення руху незалежно від орієнтації датчика.Вони спрощують проектування системи, усуваючи потребу в кількох одноосьових датчиках.Триосьові акселерометри використовуються в програмах, які вимагають повного усвідомлення руху та відстеження орієнтації.

Типи акселерометрів на основі типу вихідного сигналу

Аналогові акселерометри

Аналогові акселерометри створюють безперервний сигнал напруги, який безпосередньо змінюється залежно від прискорення.Цей вихід дозволяє здійснювати моніторинг з мінімальною внутрішньою обробкою.Однак на якість сигналу можуть вплинути зовнішні електричні перешкоди та велика довжина кабелю.Ретельне формування сигналу часто вимагається в точних додатках.

Цифрові акселерометри

Цифрові акселерометри передають дані про прискорення в цифровому форматі за допомогою стандартизованих протоколів зв’язку.Це зменшує сприйнятливість до шуму та спрощує передачу даних на великі відстані.Багато цифрових акселерометрів містять внутрішню фільтрацію та функції калібрування.Їх структурований вихід робить їх добре придатними для прямої інтеграції з цифровими системами керування.

Застосування акселерометрів

1. Побутова електроніка

Акселерометри використовуються в смартфонах і переносних пристроях для визначення руху та орієнтації пристрою.Вони дозволяють повертати екран, підраховувати кроки та використовувати функції на основі руху.

2. Автомобільні системи

У автомобілях акселерометри виявляють різкі зміни швидкості під час аварій.Вони допомагають спрацьовувати подушки безпеки та підтримують системи безпеки, такі як стабілізація та контроль перекидання.

3. Промисловий моніторинг

Акселерометри вимірюють вібрацію в таких машинах, як двигуни та насоси.Це допомагає виявити проблеми на ранній стадії та запобігти неочікуваній несправності машини.

4. Медичні та медичні пристрої

Акселерометри відстежують рухи тіла у фітнес-браслетах і медичних носіннях.Вони також використовуються для виявлення падінь і моніторингу активності пацієнтів.

5. Аерокосмічна промисловість і оборона

Акселерометри допомагають літакам, дронам і космічним кораблям вимірювати рух і напрямок.Вони важливі для систем навігації та управління польотом.

6. Робототехніка та автоматизація

У роботів акселерометри визначають рух, нахил і раптові удари.Вони допомагають покращити баланс, контроль і безпечну роботу.

7. Структурний та сейсмічний моніторинг

Акселерометри виявляють вібрацію в будівлях і мостах.Вони також використовуються для моніторингу руху землі під час землетрусів.

Акселерометр проти гіроскопа проти інклінометра

Специфікація	Акселерометр	гіроскоп	Інклінометр
Первинне вимірювання	Лінійний прискорення	Кутова швидкість	Кут нахилу
Виміряна кількість одиниця	Метр за другий у квадраті	Ступінь пер другий	Ступінь
Типове вимірювання Діапазон	Мінус 16 до плюс 16 метрів на секунду в квадраті	Від 250 до 2000 градус за секунду	Від нуля до 360 ступінь
Статичні вимірювання Можливість	так	немає	так
Виявлено тип руху	Переклад і вібрації	Обертання і спина	Нахил і нахил
Рівень чутливості	Високий на низькому частоти	Високо на високому темпи обертання	Дуже висока для повільний нахил
Вихідний сигнал Тип	Аналог або цифровий	цифровий	Аналог або цифровий
Загальна вибірка Оцінка	Від 100 до 5000 герц	Від 100 до 8000 герц	Від 10 до 200 герц
Типовий шум Щільність	50 мікрог на корінь герц	0,01 градус в секунду на корінь герца	0,001 градус
Дрейф у часі	Низький	Високий без корекція	Дуже низький
Гравітація Використання	Використовує силу тяжіння вектор	Не використовує сила тяжіння	Використовує силу тяжіння вектор
Споживана потужність	Від 10 до 300 мікроват	від 1 до 10 міліват	Від 5 до 100 міліват
Загальний форм-фактор	Чіп MEMS	Чіп MEMS	Модуль або пакет датчиків
Додатки	Рух зондування та моніторинг вібрації	Орієнтація відстеження та стабілізація	Вирівнювання і моніторинг нахилу

Висновок

Акселерометри працюють шляхом перетворення руху в електричні сигнали через рух пробної маси.Різні конструкції та технології вимірювання дозволяють точно вимірювати прискорення за різних умов.Кількість вимірювальних осей і тип виведення впливають на те, як дані руху фіксуються й обробляються.Завдяки своїй гнучкості та надійності акселерометри широко використовуються в споживчій електроніці, промислових системах, транспортних засобах, охороні здоров’я та аерокосмічних додатках.
