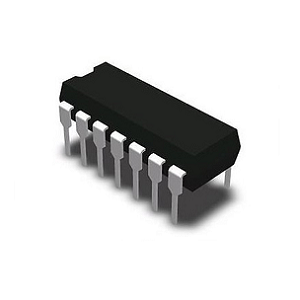

CD4073: пояснив 3-вхідний та ворота

Цей посібник досліджує CD4073, потрійну 3-вхідну та ворота інтегровану схему, відомий своєю універсальністю та ефективністю в сучасній електроніці.Він вивчає роль CD4073 у цифрових логічних схемах, розбиваючи свої конфігурації PIN -коду, операції та програми.

Каталог

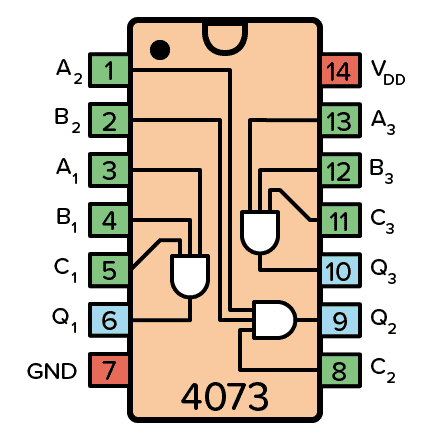

Конфігурація PIN 4073 IC

Пінопласт	Шпилька	Тип	Опис
VDD	14	Влада	Напруга живлення (+3 до +15В)
Gnd	7	Влада	Земля (0В)
A1 до A3	1, 3, 13	Введення	Входи з трьох і воріт
B1 до B3	2, 4, 12	Введення	Входи b трьох і воріт
C1 до C3	5, 8, 11	Введення	Входи c трьох і воріт
Q1 до Q3	6, 9, 10	Випуск	Виходи з трьох і воріт

Огляд 3-входу та воріт

3-вхідна та ворота дає високий вихід лише тоді, коли всі три входи, які називаються A, B і C, встановлюються на високі.Розуміння цього вимагає вивчення таблиці правди, яка пропонує детальне відображення вхідних комбінацій, що ілюструють логічний потік, щоб переважно виробляти низький вихід.Тільки з усіма входами на високому рівні генерує високий вихід, втілюючи складну перевірку, необхідну в сценаріях, що вимагає суворого виконання стану, щоб відбутися бажаного результату.

Введення a	Вхід B	Вхід С	Вихід Q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Функція та використання CD4073

Початкова установка та з'єднання

Ініціювати розгортання CD4073, почніть з підключення VDD до стабільної та позитивної подачі напруги, гарантуючи, що GND надійно пов'язаний з землею.Цей крок служить основою для належного функціонування інтегрованого ланцюга.Доцільно подвійно перевірити ці зв’язки, щоб обійти будь-які потенційні розбіжності, які можуть виникнути з питань влади.

Управління входом та сигналами

Входи, позначені A, B і C, повинні бути підключені до цифрових сигналів, які точно відображають умови, що перевіряються.Вибір цифрових сигналів має вплив, оскільки він висуває логіку та поведінку, оброблену CD4073.Нехтування або нагляд, такі як бродячі з'єднання або шум, можуть вводити помилки, ускладнюючи логічні операції.

Використання виходу та інтеграція ланцюга

Вихідні ворота, як правило, представлені як Q, діють як логічні показники перетину входів A, B і C. Інтеграція цих виходів у наступні операції схеми може забезпечити величезне значення.Стратегічна інтеграція часто керується минулими сценаріями, коли оптимізація ефективності схеми призвела до помітних підвищення продуктивності.

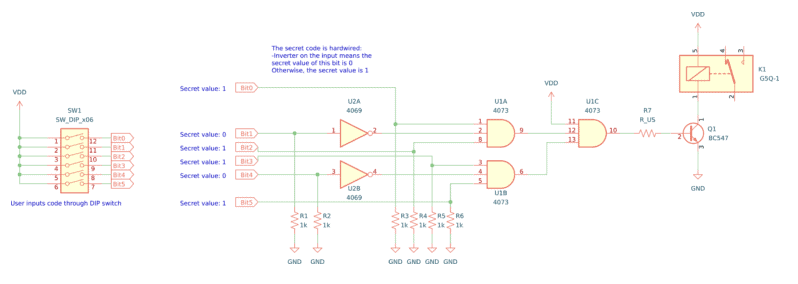

CD4073 Лі - ланцюг застосування

Інтегрована схема CD4073 є важливим компонентом для створення захищеної системи блокування коду, яка перевіряє 6-бітовий двійковий код, наприклад 101101. Ця система використовує та ворота в межах CD4073 для підтвердження точності вхідного коду.Не ворота з IC, як CD4069BE, використовуються для регулювання логічних рівнів, забезпечуючи правильне інтерпретацію входу.Правильне секвенування та коригування логіки введення необхідні для надійно функціонування системи.

Кілька компонентів є ключовими для складання ланцюга.Реле використовується для управління зовнішніми пристроями, тоді як CD4073 обводить операції та ворота, а CD4069 BED не забезпечує операції з воріт.6-позиційний перемикач DIP використовується для введення двійкового коду, а резистори включені для регулювання потоку струму.Для живлення реле та забезпечення належної експлуатації використовується транзистор NPN, такий як BC547.

Реле активується транзистором, який підсилює невеликий струм від перемикача DIP для керування реле.Це дозволяє схемі регулювати зовнішні пристрої, такі як тривоги безпеки або замки дверей, підвищуючи загальну безпеку.Правильний вибір та зміщення транзистора необхідні для уникнення помилок ланцюга.Це демонструє важливість збалансування цифрової логіки з аналоговим контролем, оскільки їх ретельна взаємодія визначає успіх або провал апаратних програм.

CD4073 Альтернативи та еквіваленти

• Також позначено як NTE4073, MC14073, HCF4073, TC4073, HEF4073.

• такі варіанти "Cd4073be"Вкажіть відмінності виробника або технології.

• 74HC11: Ще одна потрійна 3-вхідна та ворота IC.

Таблиці даних

CD4073BE DATASHEETS:

Набір матеріалів 30/березня/2017.pdf

CD4073B/81B/82B Типи.pdf
