Вибір правильної розетки адаптера живлення: посібник із входу змінного струму та виходу постійного струму

Вилки адаптера живлення дозволяють підключати пристрої до джерела живлення та підтримувати їх роботу.У цій статті ви дізнаєтесь, що роблять вхідні штекери змінного струму та вихідні роз’єми постійного струму та чому вони важливі.Ви також дізнаєтеся про різні типи розеток, які використовуються в усьому світі, а також про напругу, частоту та функції безпеки.Крім того, ви зрозумієте типи з’єднувачів і де вони зазвичай використовуються.

Каталог

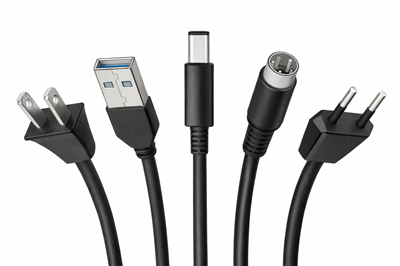

Малюнок 1. Огляд розеток адаптера живлення

Що таке вхідні вилки змінного струму?

Вхідні вилки змінного струму – це компоненти, які підключають адаптер живлення до настінної розетки для отримання живлення змінного струму (AC).Вони служать точкою входу електричної енергії від мережі до адаптера.Ці вилки призначені для безпечної передачі електроенергії від розетки до внутрішньої схеми адаптера живлення.Їх основна функція — забезпечити стабільне та безпечне з’єднання з джерелом живлення.Вхідні штекери змінного струму чудово підходять для ефективної роботи будь-якого адаптера живлення.Зазвичай вони інтегровані в шнури живлення або безпосередньо прикріплені до корпусів адаптерів.Конструкція забезпечує постійну подачу вхідної потужності до адаптера для перетворення.Без розеток змінного струму адаптери живлення не зможуть отримувати енергію від мережі.

Поширені типи розеток змінного струму

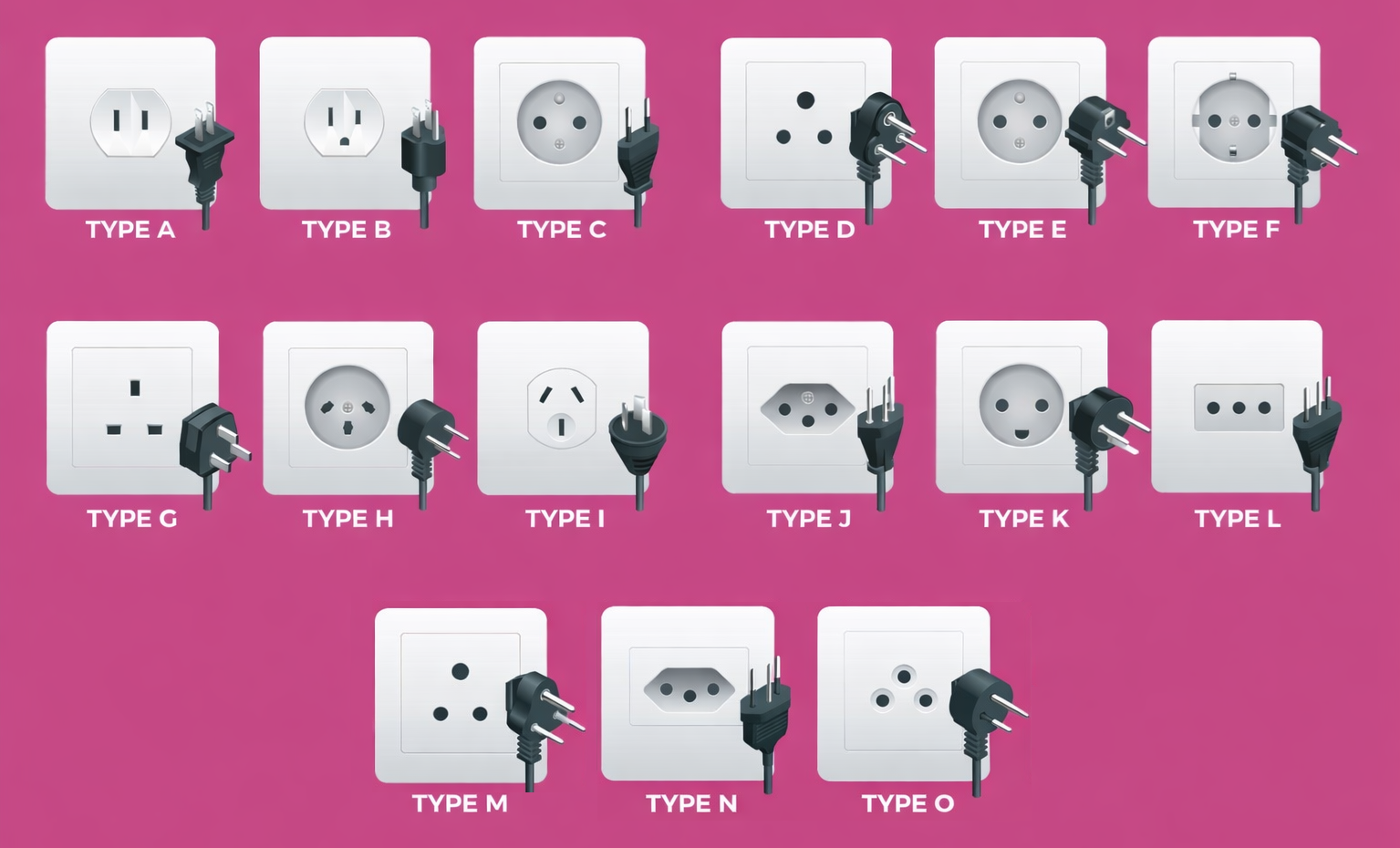

Рисунок 2. Глобальні типи розеток змінного струму

• Тип А - Тип А – це двоконтактна вилка з плоскими паралельними контактами та без заземлюючого штиря.В основному використовується в США, Канаді, Мексиці та Японії.У порівнянні з іншими типами, це одна з найпростіших і легких конструкцій.Цей штекер зазвичай використовується для пристроїв малої потужності, таких як зарядні пристрої для телефонів і невелика електроніка.Його широке використання робить його стандартом для базової побутової електроніки.Простота типу А робить його економічно ефективним і простим у виробництві.

• Тип Б - Тип B подібний до типу A, але містить додатковий круглий заземлюючий штифт.Він широко використовується в Північній Америці та деяких частинах Центральної Америки.У порівнянні з типом A, він забезпечує підвищену безпеку завдяки функції заземлення.Ця вилка зазвичай використовується для приладів, які вимагають вищих стандартів безпеки.Це важливо в середовищах, де необхідний електричний захист.Тип B є стандартним вибором як для житлових, так і для комерційних застосувань.

• Тип С - Тип C – двоконтактна вилка, широко відома як євровилка.Він широко використовується в Європі, Азії та Південній Америці.У порівнянні з типами A і B, він більш універсально сумісний з багатьма типами розеток.Ця вилка зазвичай використовується для пристроїв малої потужності, таких як зарядні пристрої та невелика побутова техніка.Його компактний дизайн дозволяє легко використовувати в багатьох регіонах.Тип C відіграє важливу роль у міжнародних подорожах завдяки широкій сумісності.

• Тип D - Тип D – це вилка з трьома круглими контактами, розташована у вигляді трикутника.В основному використовується в Індії, Непалі та деяких африканських країнах.У порівнянні з типом C, він підтримує пристрої, які потребують більш стабільного з’єднання.Ця вилка зазвичай використовується в регіонах зі старими електричними стандартами.Його конструкція дозволяє витримувати помірні вимоги до потужності.Тип D залишається важливим для підтримки сумісності в межах регіональної інфраструктури.

• Тип Е - Тип E – двоконтактна вилка з отвором для заземлюючого штиря в розетці.Він широко використовується у Франції, Бельгії та Польщі.У порівнянні з типом C, він включає механізм заземлення для додаткової безпеки.Ця вилка використовується як для пристроїв малої, так і середньої потужності.Це важливо для підтримки надійних електричних з’єднань у європейських системах.Тип E часто сумісний із розетками типу F.

• Тип F - Тип F, також відомий як штекер Schuko, має два круглі контакти із заземлюючими затискачами.Він широко використовується в Німеччині, Іспанії та багатьох країнах Європи.У порівнянні з типом E, тут використовується бокове заземлення замість шпильки.Ця вилка зазвичай використовується для приладів більшої потужності.Його міцна конструкція забезпечує надійне та стабільне з’єднання.Тип F необхідний у сучасних європейських електричних системах.

• Тип G - Тип G – це триконтактна вилка з прямокутними контактами, розташованими в трикутній формі.Його використовують у Великій Британії, Ірландії та кількох країнах Азії.У порівнянні з іншими видами він має більш міцну і велику конструкцію.Ця вилка зазвичай використовується як в побутовій, так і в офісній техніці.Це важливо для забезпечення міцного та стабільного з’єднання.Тип G широко відомий своєю довговічністю.

• Тип H - Тип H – це триконтактна вилка з контактами, розташованими в унікальній трикутній формі.В основному використовується в Ізраїлі та прилеглих регіонах.Порівняно з типом C, він має чіткий дизайн, який обмежує сумісність.Ця вилка використовується як у житлових, так і в комерційних приміщеннях.Він забезпечує належне з'єднання в межах своєї конкретної регіональної системи.Тип H важливий для підтримки стандартизованої електробезпеки у своєму регіоні.

• Тип I - Тип I – це вилка з двома плоскими кутовими контактами та інколи із заземлюючим контактом.Він зазвичай використовується в Австралії, Новій Зеландії та China.Порівняно з типом A, кутова конструкція забезпечує більш надійну посадку.Ця вилка використовується в широкому спектрі електричних пристроїв.Він підтримує як побутове, так і промислове застосування.I тип хороший в регіонах з сучасною електроінфраструктурою.

• Тип J - Тип J – це триконтактна вилка з круглими контактами, включаючи контакт заземлення.В основному використовується в Швейцарії та Ліхтенштейні.У порівнянні з типом C, він пропонує додаткове заземлення для безпеки.Ця вилка зазвичай використовується як в будинках, так і в офісах.Це забезпечує стабільне та надійне електричне з’єднання.Тип J важливий для підтримки високих стандартів безпеки у своєму регіоні.

• Тип К - Тип K – це триконтактна вилка з круглими контактами та контактом заземлення.В основному використовується в Данії та Гренландії.У порівнянні з типом F він має дещо іншу конфігурацію заземлення.Ця вилка використовується як для побутових, так і для комерційних пристроїв.Це забезпечує сумісність з датською електричною системою.Тип K важливий для підтримки локальних електричних стандартів.

• Тип L - Тип L – це триконтактна вилка, розташована по прямій лінії.В основному використовується в Італії та деяких частинах Північної Африки.Порівняно з типом C, він підтримує програми з більшою потужністю.Ця вилка використовується як у невеликій електроніці, так і в більшій побутовій техніці.Він забезпечує стабільне та послідовне з’єднання.Тип L важливий для стандартизованої електричної системи Італії.

• Тип М - Тип M є більшою версією типу D з трьома круглими штифтами.Його використовують у Південній Африці та деяких сусідніх країнах.У порівнянні з типом D, він розроблений для застосування з більшою потужністю.Ця вилка зазвичай використовується у важких приладах.Його більші розміри дозволяють йому витримувати більше електричного навантаження.Тип M важливий для промислових і потужних середовищ.

• Тип N - Тип N – це триконтактна вилка, стандартизована в Бразилії та Південній Африці.Він створений для підвищення безпеки та сумісності.У порівнянні з типом C, він включає заземлення для додаткового захисту.Цей штекер використовується як в побутових, так і в комерційних пристроях.Він підтримує сучасні електричні стандарти у своїх регіонах.Тип N відіграє важливу роль у нових інфраструктурних системах.

• Тип О - Тип O – це триконтактна вилка, яка використовується переважно в Таїланді.Він призначений для підтримки сучасних електросистем регіону.У порівнянні зі старими типами розеток він пропонує покращені функції безпеки.Ця вилка використовується як у побутових, так і в комерційних цілях.Це забезпечує сумісність з місцевими електричними стандартами.Тип O важливий для підтримки стандартизованих систем живлення в Таїланді.

Напруга та частота розеток змінного струму

Адаптери живлення зазвичай розроблені для роботи в широкому діапазоні вхідної напруги, як правило, від 100 В до 240 В змінного струму.Ця гнучкість дозволяє використовувати пристрої в різних країнах, не вимагаючи окремих джерел живлення.Адаптер автоматично підлаштовується під вхідну напругу для підтримки стабільної роботи.Ця функція особливо важлива для сучасної електроніки, яка використовується на світових ринках.Широка підтримка напруги допомагає запобігти пошкодженню, викликаному невідповідністю напруги.Це також покращує зручність використання пристроїв під час подорожі.

Окрім напруги, вхідне живлення змінного струму також працює на стандартних частотах 50 Гц або 60 Гц.Ці значення частоти показують, як часто електричний струм змінюється за секунду.Адаптери живлення створені для ефективної обробки обох частот, не впливаючи на вихідну продуктивність.Це забезпечує стабільну роботу незалежно від регіональних електричних стандартів.Підтримка обох типів частот покращує сумісність між різними системами живлення.Як наслідок, більшість сучасних адаптерів розроблені для універсальних умов входу.

Двоконтактні та триконтактні вилки змінного струму

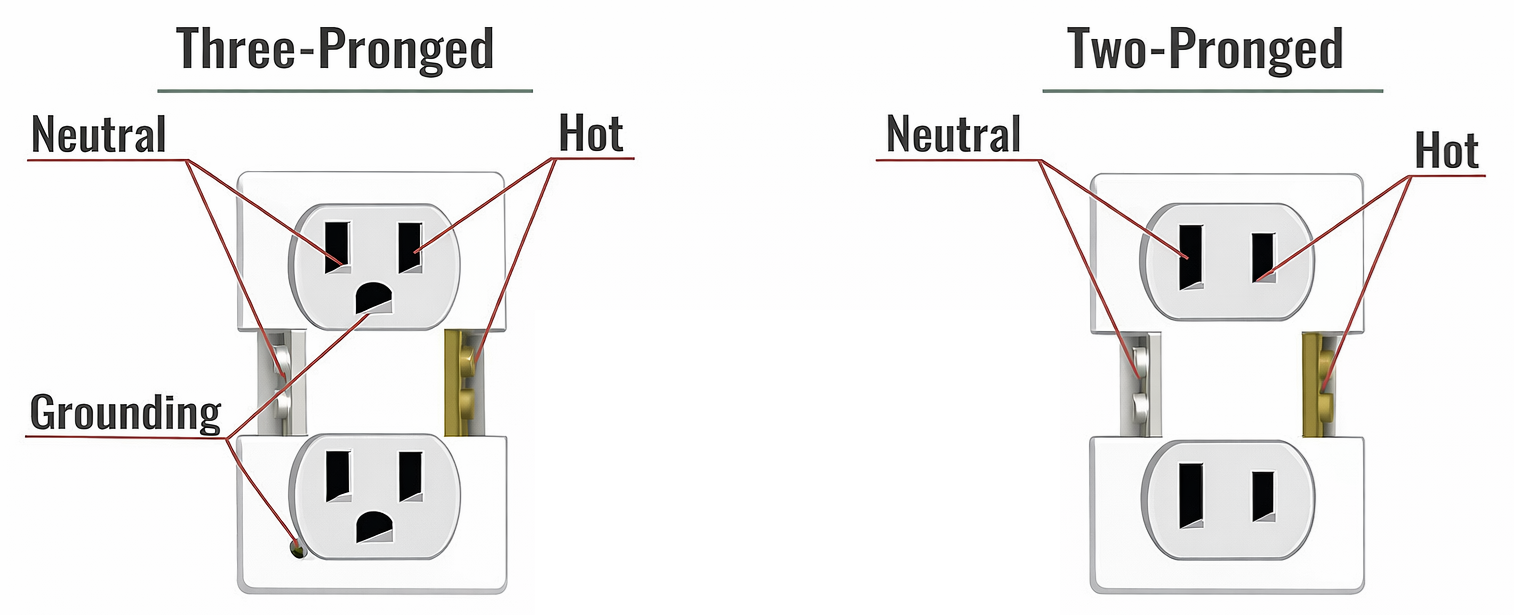

Рисунок 3. Двоконтактна та триконтактна структура штекера

Двоконтактні вилки складаються з двох електричних контактів, які підключаються до живого та нейтрального проводів джерела живлення.Вони зазвичай використовуються в пристроях, які не потребують заземлення для безпечної роботи.Ці вилки легкі та прості за конструкцією, що робить їх придатними для невеликої електроніки.Вони часто зустрічаються в зарядних пристроях, лампах і малопотужних приладах.Двоконтактні вилки широко використовуються через їх компактну структуру.Однак вони забезпечують основний захист і не містять додаткового захисного заземлення.

Вилки з трьома контактами містять додатковий штифт, призначений для заземлення, що підвищує електричну безпеку.Це заземлення допомагає запобігти ураженню електричним струмом, безпечно спрямовуючи надлишок струму на землю.Ці штекери зазвичай використовуються в пристроях з вищими вимогами до потужності або в металевих корпусах.Вони забезпечують покращений захист від електричних збоїв і коротких замикань.Вилки з трьома контактами зазвичай зустрічаються в таких приладах, як комп’ютери, холодильники та промислове обладнання.Їхня конструкція забезпечує більш безпечну роботу в складних електричних середовищах.

Стаціонарні та змінні вилки змінного струму

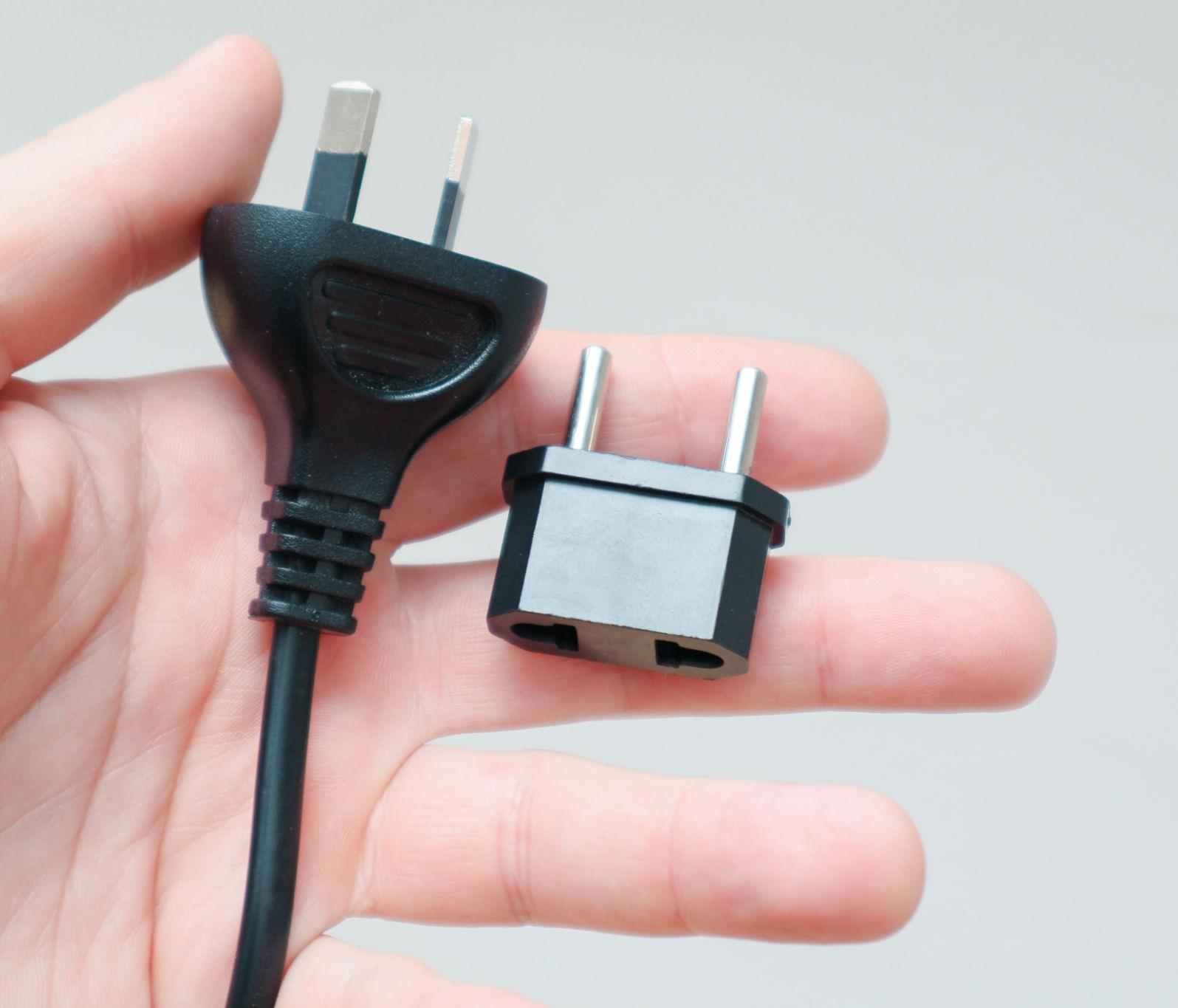

Малюнок 4. Стаціонарна та змінна конструкція розетки

Стаціонарні штепсельні вилки змінного струму постійно приєднані до адаптера живлення, і їх неможливо видалити або замінити.Така конструкція забезпечує стабільне та довговічне з’єднання для щоденного використання.Він зазвичай використовується в адаптерах, розроблених для певного регіону чи країни.Стаціонарні штекери прості та зменшують ризик ослаблення з’єднань.Їм часто віддають перевагу для стаціонарних пристроїв, які не часто переміщуються.Така конструкція забезпечує постійну продуктивність без необхідності використання додаткових компонентів.

З іншого боку, змінні штекери змінного струму дозволяють змінювати різні штекери залежно від регіону.Це робить їх дуже корисними для подорожей і міжнародних програм.Ви можете легко підключити відповідний тип штекера для різних країн.Ця гнучкість усуває потребу в кількох адаптерах.Змінні системи зазвичай використовуються в універсальних адаптерах живлення.Вони забезпечують зручність, зберігаючи сумісність з різними електричними стандартами.

Що таке вихідні роз’єми постійного струму?

Вихідні роз’єми постійного струму – це компоненти, які подають регульовану потужність постійного струму (DC) від адаптера живлення до електронного пристрою.Вони служать кінцевою точкою з'єднання між джерелом живлення та пристроєм, що живиться.Ці роз’єми забезпечують ефективну та надійну передачу перетвореної електричної енергії.Їх основна функція — забезпечити стабільний вихід, який відповідає вимогам до потужності пристрою.Вихідні роз’єми постійного струму важливі для живлення сучасної електроніки, наприклад ноутбуків, маршрутизаторів і портативних пристроїв.Вони призначені для підтримки безпечного та постійного з’єднання під час роботи.Ці роз’єми також забезпечують безпечну роботу, запобігаючи випадковому від’єднанню.Їх конструкція дозволяє надійно вставлятися у вхідні порти пристрою.Без вихідних роз’ємів постійного струму адаптери живлення не зможуть постачати корисну енергію до пристроїв.

Поширені типи роз’ємів постійного струму

Стовбурові з’єднувачі

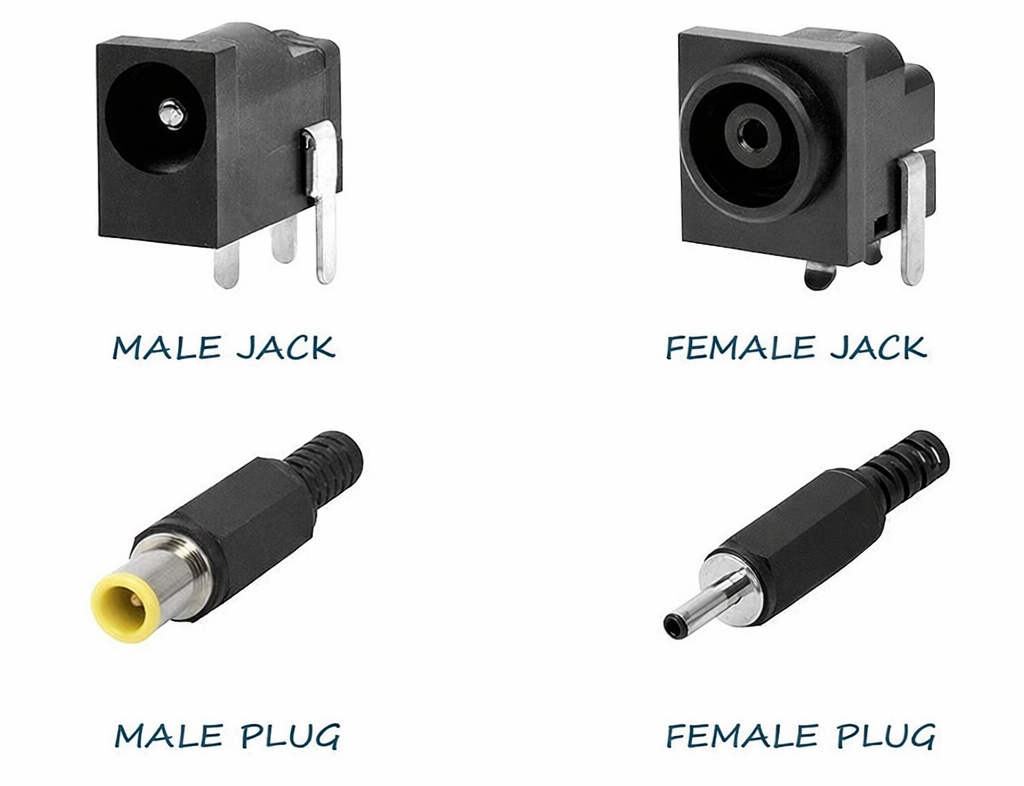

Малюнок 5. Типи роз’ємів бочки

Стовбурні з’єднувачі – це циліндричні роз’єми живлення, які зазвичай використовуються в системах живлення постійного струму.Вони складаються з порожнистої зовнішньої гільзи та внутрішнього штиря, який переносить електричний струм.Ці роз’єми широко використовуються в таких пристроях, як маршрутизатори, системи відеоспостереження та невелика електроніка.Їх проста структура дозволяє легко підключати та від’єднувати під час використання.Бочкові з’єднувачі відомі своєю надійністю та стабільною продуктивністю.Вони розроблені для забезпечення стабільної передачі потужності з мінімальними втратами сигналу.Як показано на малюнку, вони доступні в конфігураціях «папа» та «мама» для безпечного з’єднання.

Роз'єми DIN

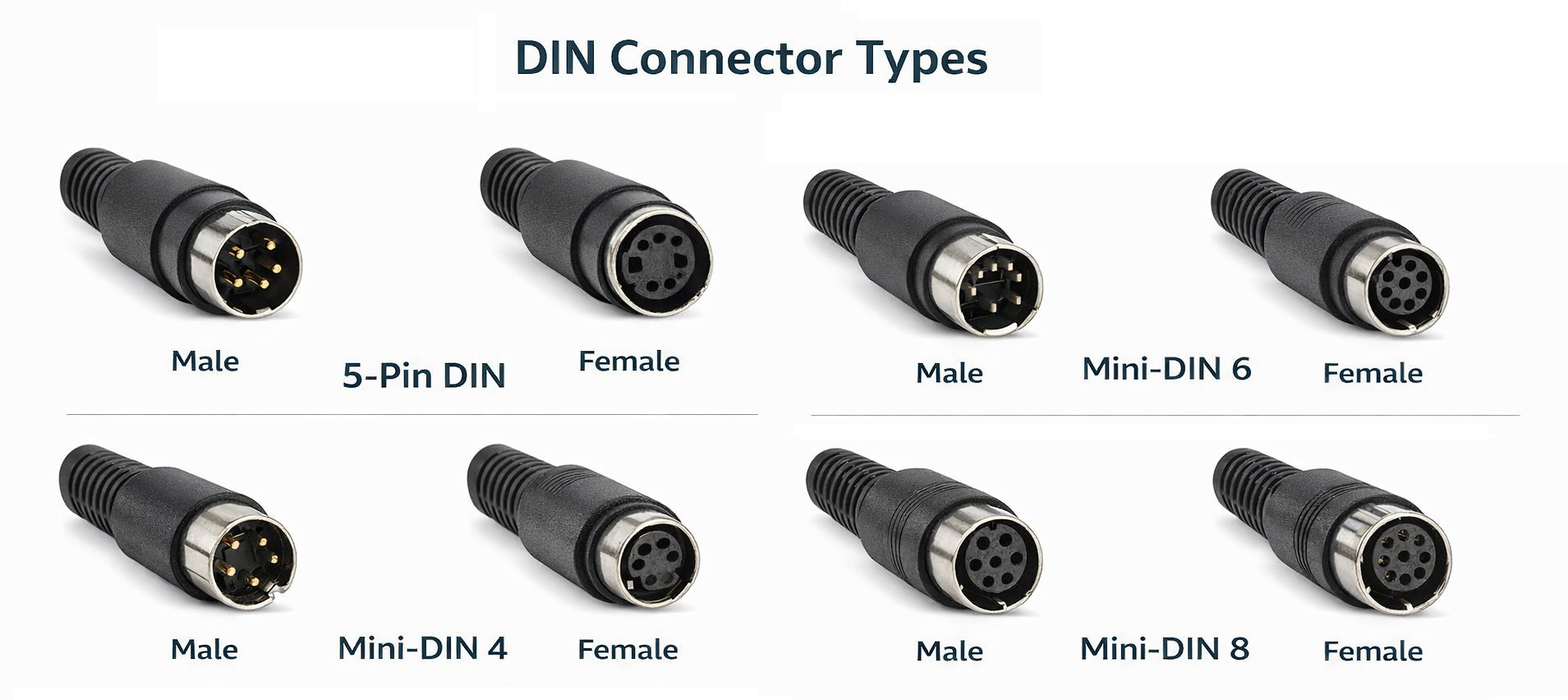

Малюнок 6. Типи роз’ємів DIN

Роз’єми DIN — це круглі з’єднувачі з декількома контактами, розташованими за стандартизованою схемою.Вони зазвичай використовуються в спеціалізованому електронному обладнанні та застарілих системах.Ці роз’єми підтримують кілька сигналів або джерел живлення в одному інтерфейсі.Роз’єми DIN відомі своїм надійним механізмом фіксації та точним вирівнюванням контактів.Вони часто використовуються в аудіообладнанні, промислових системах і комунікаційних пристроях.Їхня конструкція забезпечує стабільні та організовані з’єднання.На малюнку показано різні конфігурації контактів, які використовуються в різних типах роз’ємів DIN.

USB роз'єми

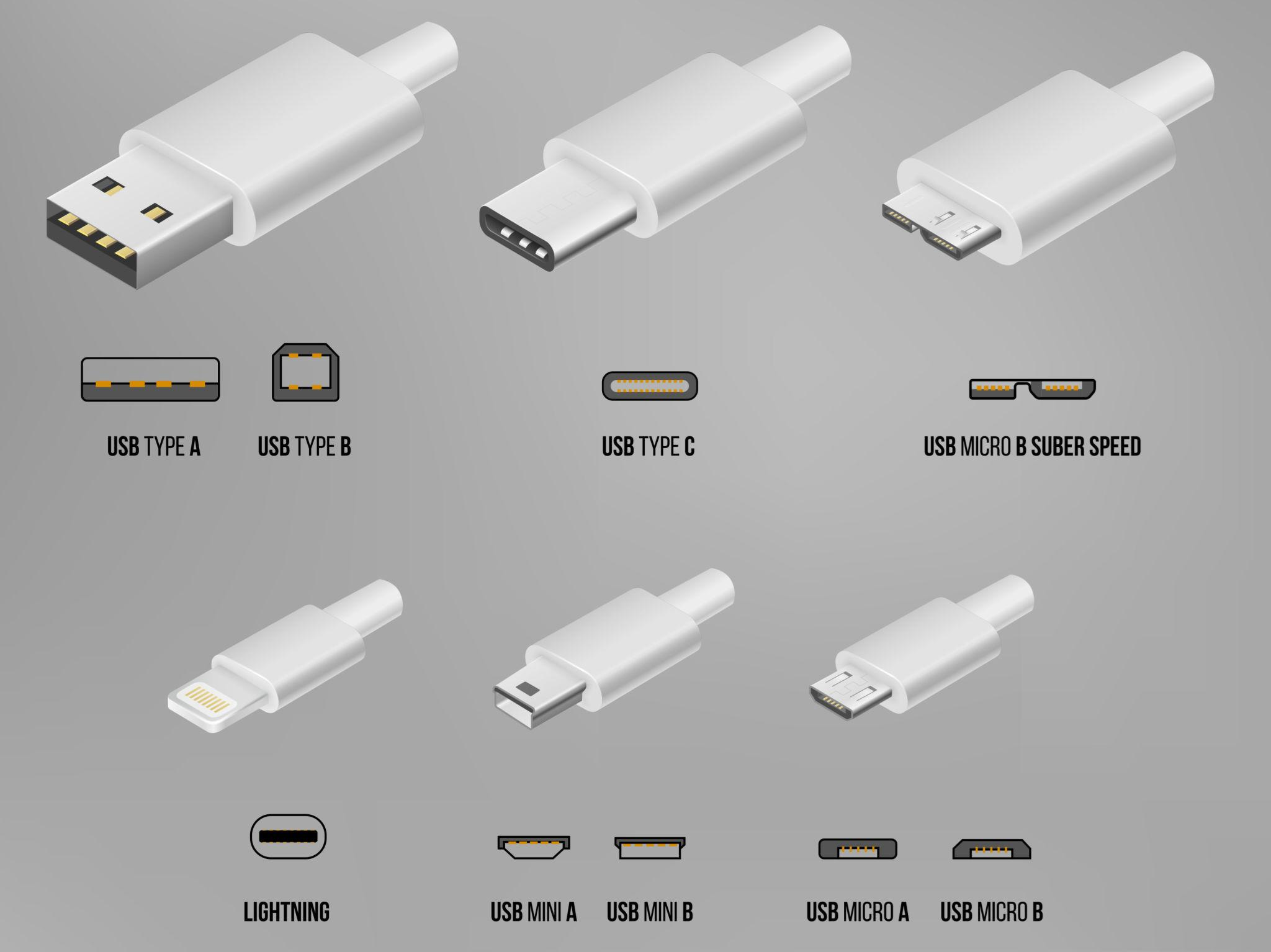

Малюнок 7. Типи роз’ємів USB

Роз’єми USB — це стандартизовані інтерфейси, які використовуються як для живлення, так і для передачі даних у сучасній електроніці.Вони широко використовуються в смартфонах, ноутбуках та інших портативних пристроях.Ці роз’єми розроблені для простоти використання та універсальної сумісності.Роз’єми USB підтримують ефективну передачу живлення через широкий спектр пристроїв.Їхня конструкція дозволяє часто підключати та від’єднувати без пошкоджень.Вони стали найпоширенішим типом роз’ємів постійного струму в електроніці.Як показано на малюнку, залежно від пристрою та програми використовуються різні формати USB.

Відмінності між штекерами входу змінного струму та виходу постійного струму

Аспект	Вхідні вилки змінного струму	Вихід постійного струму Роз'єми
Основна функція	Намалюйте електрику живлення від розеток	Доставляти перетворена потужність в електронні пристрої
Електричний тип	Чергування вхід струму (AC).	Постійний струм (DC) вихід
Розташування в система	Точка входу в адаптер живлення	Точка виходу з адаптер живлення
Стан живлення	Нерегульований вхідної електроенергії	Регульована і стабілізований вихід
Стандартна основа	Визначається регіональні електротехнічні стандарти	Визначається вимоги до конструкції пристрою
Операційна Навколишнє середовище	Побутовий або промислові настінні розетки	електронні вхідні порти пристрою
Сумісність Область застосування	Обмежується торгові точки в певних країнах	Відповідає до специфічні інтерфейси пристроїв
Структурний Мета дизайну	Міцний і безпечний підключення до електромережі	Точний і стабільне підключення до пристроїв
Безпека поводження	Призначений для керувати входом високої напруги	Призначений для підтримувати безпечний вихід низької напруги
Напрямок Потік потужності	Із зовнішніх джерело в адаптер	Від адаптера до кінцевий пристрій
Типовий застосування	Живлення адаптери від інфраструктури	Постачання енергії до електроніки
Підключення Інтерфейс	Вилка вставлена в розетку	Роз'єм вставлений у порт пристрою
Гнучкість	Обмежено регіональний формат плагіна	Можливість адаптації поперек різні види пристроїв
фізичний Інтеграція	Вбудований або знімні заглушки	Додається до вихідний кабель або наконечник адаптера
Системна роль	Частина влади вхідна інфраструктура	Частина живлення на рівні пристрою

Застосування різних роз’ємів адаптера живлення

1. Побутова електроніка

Роз’єми живлення широко використовуються в таких пристроях, як смартфони, ноутбуки та планшети.Вони забезпечують стабільну зарядку та ефективну подачу енергії для щоденного використання.Ці роз’єми підтримують сучасний спосіб життя, який значною мірою залежить від портативної електроніки.Їх надійність безпосередньо впливає на продуктивність пристрою та досвід.

2. Мережеве обладнання

Маршрутизатори, модеми та комутатори покладаються на роз’єми постійного струму для безперервної роботи.Для забезпечення безперебійного підключення до Інтернету важливі стабільні з’єднання живлення.Ці роз’єми підтримують тривалу безвідмовну роботу.Їх довговічність важлива як для домашніх, так і для офісних мереж.

3. Промислове обладнання

У промислових машинах використовуються спеціальні з’єднувачі для стабільної та безпечної подачі електроенергії.Ці роз’єми призначені для роботи в складних умовах і безперервного використання.Вони забезпечують надійну роботу систем автоматики та блоків керування.Їх продуктивність чудова у виробничих процесах.

4. Аудіо та відео системи

Роз’єми використовуються в підсилювачах, динаміках і мультимедійних пристроях для забезпечення стабільного живлення.Вони допомагають підтримувати постійну продуктивність розважальних систем.Надійні з'єднання запобігають перервам під час відтворення аудіо або відео.Ці роз’єми використовуються як для домашніх, так і для професійних установок.

5. Медичні прилади

Безпечна робота медичного обладнання залежить від надійних роз’ємів живлення.Ці роз’єми забезпечують безперервну роботу медичних пристроїв.Надійність потрібна, щоб уникнути збоїв системи під час використання.Вони відіграють важливу роль у підтримці безпеки пацієнтів і точності пристрою.

6. Автомобільні та портативні системи

Роз’єми живлення використовуються в автомобільній електроніці та портативних системах живлення.Вони підтримують такі пристрої, як пристрої GPS, відеореєстратори та портативні зарядні пристрої.Ці з’єднувачі повинні витримувати рух і різні умови.Їхня конструкція забезпечує стабільну подачу електроенергії в мобільному середовищі.

Висновок

Вилки адаптера живлення забезпечують надійну передачу енергії, підключаючи пристрої до джерел живлення та надаючи правильний тип електроенергії.Вхідні роз’єми змінного струму відрізняються залежно від регіону та конструкції, тоді як вихідні роз’єми постійного струму забезпечують стабільне живлення, яке підходить для конкретних пристроїв.Такі функції, як сумісність напруги, заземлення та взаємозамінні конструкції, покращують безпеку та зручність використання.Розуміння цих компонентів допомагає забезпечити правильний вибір, сумісність і ефективну роботу в різних програмах.
