Повне керівництво по триаків: принцип роботи, типи (BT136 & BT139), програми та порівняння

Цей посібник стосується Triacs, які є спеціальними електронними деталями, що використовуються для управління потужністю змінного струму, як електроенергія, яка надходить із вашої стінової розетки.На відміну від інших комутаторів, які дозволяють протікати електроенергію лише в одному напрямку, триак може дозволити йому протікати обома способами, що робить її ідеальною для управління речами, що працюють на потужності змінного струму.У цій статті ви дізнаєтесь, що таке Triac, як він працює, і що робить його відмінним від інших подібних частин, як SCR та DIAC.Це також пояснює два поширені типи TRIAC, BT136 та BT139, і показує, де і як вони використовуються на різних пристроях.Незалежно від того, що ви будуєте невеликий проект або розробляєте щось для роботи, цей посібник допомагає зрозуміти триаків простим способом.

Каталог

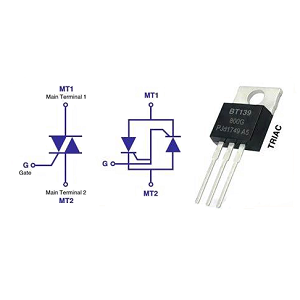

Що таке TRIAC?

Триак (Тріод для змінного струму) - напівпровідниковий пристрій, який використовується для управління потужністю в схемах змінного струму (змінного струму).На відміну від MOSFET або IGBT, які в основному використовуються в системах постійного струму і дозволяють потік струму лише в одному напрямку, TRIAC може проводитися в обох напрямках, що робить його ідеальним для застосувань змінного струму.Він має три клеми: основний термінал 1 (MT1), основний термінал 2 (MT2) та ворота.Ворота дозволяє запуску пристрою з позитивною, або негативною напругою, що дозволяє гнучким перемиканням незалежно від полярності змінного струму.Внутрішньо функціонує TRIAC, як два тиристори (SCR), з'єднані в протилежних напрямках, зменшуючи потребу в додаткових компонентах у системах управління двонаправленими.

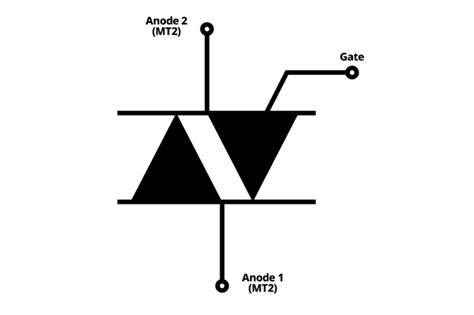

Малюнок 2. Символ TRIAC

Символ TRIAC, візуально представляє його двонаправлений характер.Він має дві протилежні стрілки всередині символу, що вказує на струм, може текти в обох напрямках між MT1 та MT2.Вертикальна лінія з'єднується з клемом воріт, що ілюструє його функцію управління.Ця компактна та ефективна конструкція дозволяє широко використовувати TRIAC у програмах управління потужністю змінного струму, таких як світлодіоди, контролери швидкості двигуна, системи опалення та інші побутові або промислові схеми комутації змінного струму.

Що таке Triac BT136?

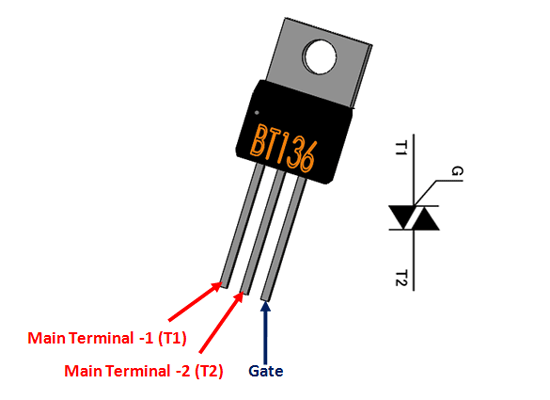

Малюнок 3. BT136 Triac

BT136 - це популярна модель TRIAC, що використовується як у домашніх, так і в промислових завданнях перемикання змінного струму.Він має чутливий ворота, а це означає, що він може бути спровокований дуже невеликим струмом.Це робить його ідеальним для використання з пристроями з низькою потужністю, такими як мікроконтролерів та логічні ІКС.BT136 побудований за допомогою планарної технології пасивації, що підвищує його довгострокову надійність і робить її більш стійкою до шипів напруги.Він може діяти у всіх чотирьох квадрантах провідності змінного струму, тому він працює добре, навіть якщо полярність сигналу воріт змінюється.Цей TRIAC підтримує високу блокуючу напругу, придатну для систем змінного струму 230 В.Він також має низький утримуючий струм, який допомагає тримати його ввімкненим навіть при умовах низького навантаження.Ці функції роблять BT136 суцільним вибором для таких застосувань, як контроль швидкості вентилятора, затемнення освітлення та регулювання температури в системах опалення.

Особливості BT136

• Потрібна потреба з низьким воріт дозволяє безпосередньо керувати мікроконтролами або логічними мікросхемами.

• Висока блокуюча напруга захищає від сплеску напруги в лініях змінного струму.

• Низький струм утримування забезпечує стабільну провідність під час низького навантаження.

• Чотирихвадрантне запуску забезпечує гнучкість у конструкції ланцюга приводу воріт.

• Планарна пасивована конструкція покращує стабільність та електричну міцність з часом.

Застосування BT136

• Світло -тьмяні, які регулюють яскравість лампи, контролюючи провідність змінного струму.

• Регулятори швидкості вентилятора в таких приладах, як стельові вентилятори та кондиціонери.

• Контролери нагрівальних елементів на таких пристроях, як електричні печі та водонагрівачі.

• Системи розумних домашніх систем, які пов'язують мікроконтролери з високою напругою змінного струму.

Що таке Triac BT139?

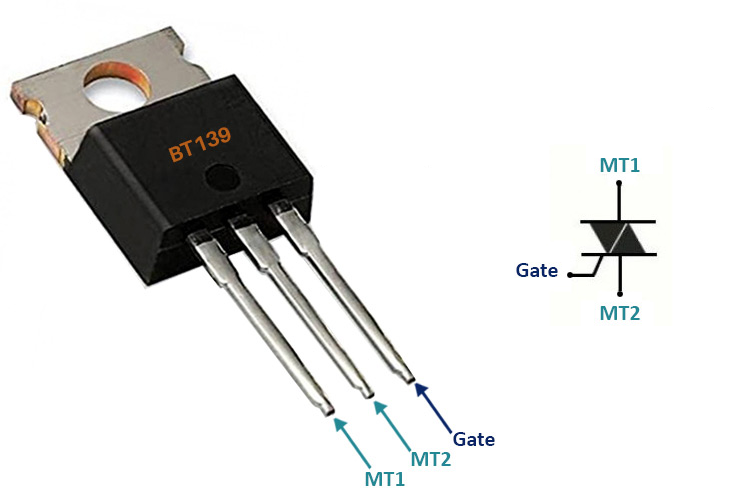

Малюнок 4. BT139 TRIAC

BT139 - це більш надійний TRIAC, призначений для більш високого струму.Він може впоратися до 9A, що робить його придатним для більш важких навантажень змінного струму, таких як промислові двигуни, комерційні системи освітлення та нагрівальні блоки.Як і BT136, він підтримує двонаправлену провідність і може бути спровокований у всіх чотирьох квадрантів.Він має міцну конструкцію і може протистояти перехідним напругою, як правило, зустрічається в промислових умовах.Це робить його надійним вибором для вимогливих умов.

Особливості BT139

• Висока ємність струму (до 9a) для контролю великих або індуктивних навантажень

• Чотирихвадрантне запуски дозволяє гнучкий конструкція ланцюга.

• Висока блокуюча напруга обробляє стандартні мережі змінного струму та перехідні умови.

• Чутливий затвора, сумісний із сигналами управління низькою потужністю.

• Планарна пасивація забезпечує довгострокову довговічність та толерантність до напруги.

Застосування BT139

• Контроль швидкості промислового вентилятора або насоса, де струм запуску високий.

• Фазо-контрольоване затемнення для комерційних систем освітлення.

• Точне контроль нагрівання в системах ОВК та промислових печах.

• Розумні енергетичні системи та програмовані таймери у масштабній автоматизації.

• Високі житлові пристрої, такі як пральні машини та кондиціонери.

Як працює триак?

Малюнок 5. Робоча схема TRIAC

Триаки (триоди для змінного струму) - напівпровідникові пристрої, розроблені для управління потужністю в ланцюгах змінного струму.Пристрій важливо два SCR (спрямовані керовані кремнію), підключені до зворотного паралельно з спільним терміналом затвора, що дозволяє йому проводити в обох напрямках, коли спрацьовує.На малюнку 5 ми бачимо символ TRIAC разом із його еквівалентним ланцюгом із зображенням двох тиристорів спини до спини, керованих загальною воротом.Клеми позначаються як анод 1 (або основний клем 1 - MT1), анод 2 (або MT2) та ворота.Термінал воріт використовується для ініціювання провідності через TRIAC, що робить його ідеальним для додатків для перемикання живлення змінного струму.

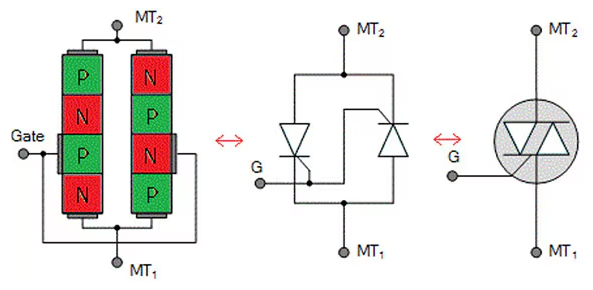

Малюнок 6. Фізична побудова TRIAC (ліворуч), дві транзисторні аналогії (середина), символ TRIAC (праворуч)

Внутрішня структура TRIAC, як показано на малюнку 6, включає складне розташування чергування шарів P і N, що утворюють п'ять напівпровідникових областей.Це дозволяє TRIAC проводити в будь -якому напрямку, залежно від сигналу, що спрацьовує.Центральне зображення на малюнку 6 являє собою спрощену модель схеми, а праве праве зображення - його символічне подання, що використовується на схемах.Сигнал затвора керує процесом замикання внутрішніх транзисторів, що дозволяє потік струму між MT1 та MT2.Цей двонаправлений характер триаків робить їх корисними для диммерних вимикачів, регулювання швидкості двигуна та регулювання нагріву, де напрямок струму змінного струму постійно чергується.

Поведінка триак-напруги

Напруга-струм (V-I), характерна для TRIAC, поділяється на чотири квадранти на основі полярності основного терміналу MT2 щодо MT1 та полярності сигналу воріт.Цей поділ важливий для розуміння того, як поводиться TRIAC в різних умовах запуску і необхідний при розробці схем, які потребують контрольованого перемикання.

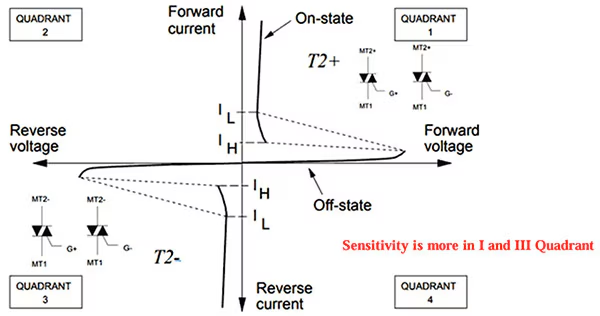

Малюнок 7. Напруга проти струму

Зверніться до характерної кривої V-I на діаграмі вище, де:

• Горизонтальна вісь являє собою напругу через MT1 та MT2.

• Вертикальна вісь являє собою струм через триак.

• Позитивні та негативні половинки кожної осі показують здатність TRIAC проводити в обох напрямках, що робить її придатною для застосувань змінного струму.

Квадрант I: MT2 Позитивний, Ворота позитивна (T2+)

Цей робочий режим вважається найбільш чутливим та ефективним для запуску TRIAC.У квадранті I як основний термінал 2 (MT2), і ворота позитивні щодо основного терміналу 1 (MT1).За цих умов триак легко активувати.Через високу чутливість у цьому квадранті для ініціювання провідності потрібен лише невеликий струм воріт.Це робить квадрант, я дуже бажаним для контрольних програм, особливо в контролі потужності змінного струму, де мінімізація вимог до приводу воріт може зменшити складність та витрати.

Триак швидко входить у стан або провідний стан у цьому режимі, що дозволяє струму протікати між MT2 та MT1.Таким чином, цей квадрант широко використовується для практичних комутаційних та фазових схем, таких як світлодіоди, контролери швидкості двигуна та регулятори нагрівача.У графічних уявленнях про трикальні характеристики, квадрант I з'являється у верхньому правому розділі кривої, де і полярності струму напруги, і воріт є позитивними.

Квадрант II: MT2 позитивний, ворота негатив

У цьому експлуатаційному квадранті головний термінал 2 (MT2) утримується при позитивній напрузі щодо основного клеми 1 (MT1), тоді як термінал воріт негативний щодо MT1.Ця конфігурація все ще дозволяє спрацьовувати пристрій, такий як SCR або TRIAC, але він помітно менш чутливий порівняно з операцією в квадранті I.

Знижена чутливість пояснюється тим, що струм воріт тече в напрямку, протилежному струму MT2.Ця протилежна полярність між воротами та MT2 призводить до менш ефективної введення носіїв у структуру пристрою, що, в свою чергу, вимагає більш високого струму воріт для досягнення запуску.Отже, для включення пристрою в цьому режимі потрібно більше зусиль (з точки зору приводу воріт).

Цей режим роботи проілюстровано у верхньому лівому квадранті характерної кривої V-I.Незважаючи на знижену чутливість, запуск у квадранті II все ще є життєздатним і зазвичай використовується в практичних застосуванні, особливо в комутації змінного струму, де зустрічаються обидві полярності.

Квадрант III: MT2 негативний, ворота негатив (T2−)

У цьому діючому регіоні як основний термінал 2 (MT2), і ворота знаходяться в негативному потенціалі відносно основного терміналу 1 (MT1).Цей режим функціонально схожий на квадрант I, де обидва термінали позитивні, але він діє в протилежній полярності.Хоча чутливість у квадранті III трохи нижча, ніж у квадранті I, вона все ще вважається чутливим способом роботи.Ворота вимагає лише скромного струму для запуску провідності, що робить цей квадрант життєздатним варіантом для додатків, де використовуються сигнали управління низькою потужністю.

Операція квадранта III корисна в системах, які обробляють негативні вхідні сигнали, такі як ті, що знаходяться в схемах управління змінним струмом (AC) або конкретних типах двонаправлених перемикань, де полярність сигналів динамічно змінюється.Цей режим графічно представлений у нижньому лівому квадранті чотириквадрантної тривожної характерної схеми, що відповідає негативно-негативній комбінації напруг воріт та MT2.

Незважаючи на його дещо знижену чутливість порівняно з квадрантом I, квадрант III все ще пропонує надійну та чуйну поведінку, що робить його практичним вибором у багатьох двонаправлених або симетричних програмах комутації, де потрібно спрацювати з обох полярностей.

Квадрант IV: MT2 негативний, ворота позитивні

Цей квадрант являє собою один з менш чутливих оперативних режимів тиристора, як і квадрант II.У цій конфігурації основний термінал 2 (MT2) негативний щодо основного терміналу 1 (MT1), тоді як ворота отримує позитивний струм.Завдяки цьому розташуванню полярності, запуску пристрою вимагає більш високого струму воріт порівняно з більш чутливими режимами, що містяться в квадрантів I та III.

На характерній кривій V-I квадрант IV розташований у нижній правій частині, де застосована напруга негативна, а струм затвора направляється позитивно.Провідність у цьому режимі є відносно неефективною, що робить її найменш сприятливою з точки зору чутливості до воріт та використання енергії.Багато хто уникає використання цього квадранта для запуску, коли потрібна висока ефективність або низький привід воріт.Однак розуміння її поведінки все ще важливо для повного характеристики меж ефективності тиристора та забезпечення безпечної роботи в усіх можливих умовах.

Тиристор (SCR) проти Triac

Означати	SCR (кремнію контролюється Випрямляч)	Триак (триода для Зміна струму)
Сім'я	Тиристор	Тиристор
Напрямок провідності	Однонаправлений (лише в одному напрямку)	Двонаправлені (обидва напрямки)
Спрацьовування воріт	Вимагає позитивного імпульсу воріт	Може бути спрацьована або позитивними, або негативними воротами пульс
Запуск компонента	Часто спрацьовують за допомогою UJT	Часто спрацьовують за допомогою діака
Проведення поточної поведінки	Залишається, поки струм не опуститься нижче рівня утримування	Те саме, але в обох напрямках
Фокус програми	Найкраще для постійного струму або одностороннього управління змінним струмом	Ідеально підходить для контролю змінного струму (обидва напрямки)
Поводження з силою	Висока напруга та висока здатність струму	Помірна напруга та обробка струму
Теплове управління	Потрібні теплові раковини	Зазвичай потрібна лише одна тепловіддача
Експлуатаційні режими	Працює в одному режимі	Підтримує чотири режими роботи
Характеристики V-I	Працює в одному квадранті	Працює у двох квадрантів
Надійність	Більш надійний	Менш надійний, ніж SCR

DIAC проти TRIAC

Означати	Діак	Триак
Структура	Дводенний пристрій	Три кінцевий пристрій (MT1, MT2, ворота)
Метод запуску	Вмикається, коли напруга перевищує певний поріг (ні зовнішній тригер)	Може бути спрацьовано, застосувавши імпульс воріт
Термінал воріт	Немає терміналу воріт	Має термінал воріт для запуску
КОНТРОЛЬ	Контрольована напругою;неконтрольований перемикач	Контрольований воротами;дозволяє точно перемикатися
Чутливість до полярності	Двонаправлена ​​провідність	Двонаправлена ​​провідність
Загальне використання	Використовується для запуску триаків у контрольних схемах	Використовується для перемикання та управління в схемах змінного струму
Приклад програми	Частина світлих димерів, м'які старті двигуна (як спусковий гачок для триака)	Фазовий контроль, управління швидкістю двигуна, диммери, перемикання змінного струму
Функція в паруванні	Допомагає забезпечити гладку та послідовну трикаль	Основний компонент комутації/управління, запущений DIAC в Деякі схеми

Переваги та недоліки триаків

Переваги триаків

1. Двонаправлена ​​поточна провідність

Однією з переваг TRIAC (Triode для змінного струму) є його здатність проводити струм в обох напрямках.На відміну від стандартних SCRS (керованих випрямляторів), які дозволяють лише потоку струму в одному напрямку, триакс може керувати потужністю змінного струму, не потребуючи додаткових компонентів для обробки потоку зворотного струму.Ця двонаправлена ​​можливість робить їх корисними в програмах перемикання змінного струму.

2. Запуск воріт із позитивними або негативними сигналами

Триаки можуть бути спровоковані в провідність, застосовуючи або позитивну, або негативну напругу до клеми воріт.Ця гнучкість дозволяє більш легко легкість у конструкції схеми, оскільки механізм запуску не обмежується однією полярністю.Це корисно при розробці схем для роботи з обома половинами форми хвилі змінного струму.

3. спрощує конструкцію схеми порівняно з подвійними SCR

Оскільки один TRIAC може контролювати потік струму в обох напрямках, він часто може замінити два SCR, розташовані в антипаралелі.Це зменшує загальну кількість компонентів, що спрощує макет схеми, зменшує вимоги до простору та скорочує потенційні точки відмови в системі.

4. Потрібен лише один тепловідвід і один запобіжник

Використання TRIAC замість пари SCR спрощує теплове управління та захист.Оскільки є лише один компонент, що розбиває потужність, достатньо одного теплового раковини.Аналогічно, єдиний запобіжник може бути використаний для захисту, спрощення конструкції та потенційно зменшення витрат.

5. Компактний та економічний для низьких та середніх потужностей

Триаки широко використовуються в домашніх та легких промислових пристроях, таких як диммерні вимикачі, управління швидкістю двигуна та регулятори нагрівача.Вони компактні, недорогі та прості в інтеграції в схеми, що робить їх ідеальними для додатків, де обробка високої потужності не є основною проблемою.

Недоліки триаків

1. Знижена надійність у середовищах з високою потужністю або високим рівнем шуму

Триаки, як правило, менш міцні, ніж SCR, коли використовуються у високомобільних або електрично галасливих середовищах.Вони більш сприйнятливі до помилкового спрацьовування через електричний шум, що обмежує їх використання у важких промислових програмах, де такі умови є загальними.

2. Чутливий до DV/DT (швидкість зміни напруги)

Триаки більш чутливі до швидких змін напруги, відомі як DV/DT.Раптовий шип напруги може ненавмисно запустити пристрій на провідність навіть без сигналу воріт.Щоб протидіяти цьому, часто потрібні додаткові схеми Snubber, що може ускладнити конструкцію.

3. Нижні показники напруги та струму порівняно з SCRS

Незважаючи на те, що підходить для багатьох споживчих та легких промислових застосувань, TRIAC мають нижчі можливості струму та напруги, ніж SCR.Для систем високої потужності, особливо тих, хто працює на високих напругах, SCR, як правило, є кращим вибором.

4. Чутливість квадрантів може призвести до ненавмисної провідності

Тріаки можуть бути спрацьовані в різних «квадрантів» залежно від полярності сигналу воріт та основних клем.Деякі квадранти більш чутливі, ніж інші, і якщо їх належним чином враховується в конструкції, це може призвести до випадкової провідності або ненадійної роботи.Ви повинні ретельно розглянути умови приводу воріт, щоб забезпечити надійну продуктивність.

Застосування триаків

Триаки - це електронні компоненти, що використовуються для управління потоком електричної електроенергії змінного (змінного струму).Вони знаходяться на багатьох пристроях, яким потрібно перемикати або регулювати живлення.Ось кілька поширених додатків:

Світлі диммери

Трики відіграють центральну роль у легких схемах, що дозволяють забезпечити фазу контролю напруги змінного струму.Контролюючи точку під час кожного циклу змінного струму, в якому вмикається TRIAC, він ефективно обмежує, скільки напруги досягає лампи.Ця методика, що називається фазовим контролем, зменшує середню потужність, що затримує світло, не викликаючи мерехтіння.Триаки компактні та ефективні, що робить їх ідеальними для входу в настінні вимикачі та освітлювальні світильники.Крім того, диммери на основі TRIAC добре працюють з резистивними навантаженнями, такими як лампочки розжарювання.Однак сучасні Triac Dimmers також розроблені для обробки нових технологій освітлення, включаючи певні затемні світлодіоди та CFL.

Контролери швидкості вентилятора

У побутових приладах, таких як стельові вентилятори, витяжні вентилятори та деякі вентиляційні системи, для регулювання швидкості двигуна використовуються триакси.Регулюючи кут провідності циклу змінного струму, Triacs контролює кількість напруги, що досягає двигуна вентилятора, що, в свою чергу, змінює свою швидкість.Це забезпечує плавний, безперервний контроль на відміну від фіксованих рівнів швидкості.Контролери вентиляторів на основі TRIAC є більш ефективними та тихішими, ніж старі механічні методи.Вони також дозволяють отримати більш компактні конструкції без рухомих деталей.Це робить Triacs відмінним вибором для енергоефективного, низькопомолого контролю вентиляторів як у житлових, так і в комерційних умовах.

Регулятори температури

Триаки широко використовуються в електричних обігрівачах, печах та термостатично контрольованих приладах для управління рівнями температури.Триак діє як перемикач, швидко увімкнувши нагрівальний елемент, щоб підтримувати постійну температуру.Цей швидкий перемикання часто керується термостатом або мікроконтролером, який контролює температуру за допомогою датчиків.Оскільки триаки не мають рухомих частин, вони більш надійні та довговічні, ніж механічні реле.Вони також допускають більш точний контроль, допомагаючи зменшити споживання енергії.У кухонних печах, обігрівачах кімнат та водних котлах, системи управління на основі трикааку допомагають досягти постійної продуктивності та підвищення енергоефективності.

Системи розумного дому

У програмах Smart Home Triacs дозволяє автоматизацію високостільних приладів з використанням сигналів управління низькою напругою.Наприклад, Smart Switch або термостат може використовувати TRIAC, щоб увімкнути або вимкнути пристрій змінного струму 230 В на основі команд або датчиків навколишнього середовища.TRIAC дозволяють мікроконтролерам та бездротовим модулям керувати пристроями, такими як вогні, вентилятори та обігрівачі, не потребуючи великих реле або фізичних вимикачів.Це призводить до більш компактних та ефективних розумних домашніх пристроїв.Тиха операція, низьке споживання електроенергії та надійність TRIAC роблять їх добре підходить для інтеграції в розумні домашні системи, керовані програмами або голосовими помічниками.

Промислова автоматизація

У промислових умовах TRIAC важливі для управління машинами та моторними системами.Вони використовуються для регулювання живлення електродвигунів, насосів та компресорів, регулюючи фазовий кут напруги змінного струму.Це допомагає в управлінні швидкістю, крутним моментом та загальною енергоефективністю.Триаки також використовуються в твердотільних реле для перемикання важких навантажень без механічного зносу, що робить їх більш надійними для безперервних промислових операцій.Ці програми отримують користь від швидких можливостей перемикання TRIAC, низьких потреб у обслуговуванні та компактній конструкції.У виробничих та переробних установах TRIAC сприяє автоматизації, зменшенню витрат та покращенню контролю над складними електричними системами.

Популярні моделі TRIAC

Дві широко використовувані моделі TRIAC - BT136 та BT139.BT136 підходить для низьких та середніх потужностей, обробки до 4 Ампер, і часто використовується в домашніх пристроях, таких як диммери, таймери та контролери з низькою потужністю.З іншого боку, BT139 підтримує навантаження на більш високий струм до 16 Ампер і краще підходить для промислового або важкого внутрішнього використання.Обидві моделі зазвичай поєднуються з мікроконтролами або оптоізоляторами, щоб забезпечити точне перемикання та ізоляцію від схеми управління.

Висновок

Триаки - це невеликі, але потужні інструменти, які допомагають контролювати електрику змінного струму на багатьох повсякденних пристроях.Вони чудово підходять для вмикання та вимкнення речей або зміни, скільки сили щось отримує, як затемнення світла або уповільнення вентилятора.Оскільки вони працюють в обох напрямках, вони економлять простір і зменшують кількість частин, необхідних у ланцюзі.Триаки знаходяться в будинках та фабриках, і часто контролюються крихітними комп'ютерами, такими як мікроконтролерів.Цей посібник пояснив, як працюють Triacs, з чого вони зроблені, як ними користуватися та де вони найбільш корисні.Завдяки цим знанням ви будете готові вибрати та використовувати потрібний TRIAC для власних проектів чи продуктів.
