Повний посібник з мікроконтролера ATMEGA328P: Особливості, архітектури, вишику та додатків

Цей посібник пояснює все, що потрібно знати про мікроконтролер Atmega328p, невелику, але потужну мікросхему, що використовується в багатьох електроніках.Ви дізнаєтесь, що він робить, як це працює, як його з'єднати та де він використовується.Незалежно від того, що ви робите шкільний проект, будуєте робота чи використовуєте дошку Arduino, цей посібник допоможе вам зрозуміти, чому Atmega328p - це такий популярний вибір в електроніці.

Каталог

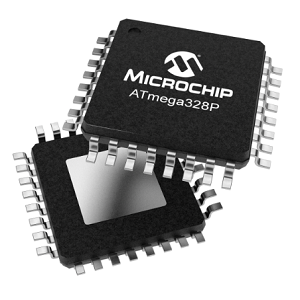

Огляд мікроконтролера Atmega328p

З Atmega328p, виготовлений за допомогою Microchip Technology,-це 8-бітний мікроконтролер із сімейства AVR.Він добре відомий для збалансування швидкості та ефективності потужності, особливо на пристроях, що працюють на батареї.Він працює на архітектурі RISC (зменшений набір інструкцій) і побудований за допомогою технології CMOS, що допомагає зменшити використання електроенергії, при цьому підтримуючи швидку обробку.Більшість інструкцій виконують всього за один тактовий цикл, що дозволяє мікросхему доставляти до 1 МПС на МГц.Ця ефективність є ключовою причиною того, що ATMEGA328P часто використовується в системах малої потужності, які все ще потребують надійної продуктивності.

З такими функціями, як аналого-цифрова конверсія, серійна комунікація (USART, SPI, I²C) та підтримка переривання, чіп добре вписується у все, від простих гаджетів до складніших промислових контролерів.Він працює на до 20 МГц і працює в межах напруги від 1,8 В до 5,5 В, що робить його гнучким для багатьох апаратних установ.Пам'ять включає 32 кб спалаху, 1 кб EEPROM та 2 кб SRAM, достатньо для обробки складних алгоритмів та даних.Він також включає вбудовані периферійні пристрої, такі як таймери, таймер сторожової собаки та лічильники, які підвищують надійність системи.Одне з найбільш впізнаваних використання - на дошці Arduino Uno.Його здатність масштабувати від прототипів до кінцевих продуктів робить його міцною основою для широкого спектру вбудованих застосувань.

Особливості та продуктивність Atmega328p

Atmega328p побудований на компактній, але потужній архітектурі обчислювальної обчислювальної техніки (RISC), що підтримує 131 різні інструкції.Більшість цих інструкцій виконуються в одному тактовому циклі, що дозволяє мікроконтролеру досягти рівнів продуктивності до 16 мільйонів інструкцій в секунду (MIPS) під час роботи з годинниковою швидкістю 16 МГц.Ця висока ефективність робить ATMAGA328P добре підходить для додатків, необхідних швидкості обробки та низького споживання електроенергії.В основі можливостей його обробки-32 8-бітні регістри загального призначення, які безпосередньо пов'язані з арифметичною логічною одиницею (ALU), що дозволяє швидше та гнучкіше маніпулювати даними.ATMEGA328P включає множник апаратного забезпечення з двома циклами, що покращує продуктивність арифметичних операцій для додатків, що включають обробку сигналів, системи управління та обробку даних датчиків.Мікроконтролер працює в статичному режимі, що дозволяє йому підтримувати стабільні показники в широкому діапазоні робочих умов, включаючи різні рівні активності системи.Ця стабільність цінна в вбудованих системах, де стани потужності та навантаження на завдання можуть динамічно коливатися.

Архітектура пам'яті ATMEGA328P розроблена для ефективної підтримки як обробки даних коду, так і обробки даних про виконання.Він включає 32 кб програмованої флеш-пам'яті в системі, що дозволяє самопрограмувати через вбудований завантажувач і підтримує до 10 000 циклів запису.Ця функція дозволяє проводити оновлення прошивки безпосередньо на пристрої без необхідності фізичного видалення або зовнішніх інструментів програмування.Мікроконтролер забезпечує 1 кб EEPROM, пропонуючи до 100 000 циклів запису/стирання, що робить його ідеальним для зберігання даних про ннометрусні конфігурації або визначених користувачем налаштування, які потребують зберігання між циклами живлення.Доповнюючи це 2 кб SRAM, який обробляє тимчасові дані, такі як змінні, стек та буфери під час обробки.

Для забезпечення безпечної та гнучкої розробки ATMEGA328P включає кілька корисних функцій безпеки.Сюди входять заблоковані розділи завантаження для запобігання несанкціонованої модифікації коду, можливості читання у Flash у флеш-пам'яті для ефективних оновлень мікропрограмного забезпечення та завантажувача на чіпі, який дозволяє встановити або оновити за допомогою стандартних послідовних інтерфейсів, усунувши потребу в спеціалізованих зовнішніх програмістах.Для точних завдань та планування часу, мікроконтролер має надійну систему апаратних таймерів: два 8-бітні таймери та один 16-бітний таймер, кожен з яких оснащений функціями порівняння та захоплення.Ці таймери важливі для генерування точних сигналів модуляції пульсу (ШІМ), виконання термінів подій та управління запланованими завданнями.Такі можливості цінні в таких програмах, як управління двигуном, генерація сигналів та протоколи зв'язку.

Конфігурації PIN -коду ATMEGA328P MICROCONTROLLER

Мікроконтролер Atmega328p доступний у двох первинних конфігураціях PIN -коду, які змінюються залежно від типу упаковки.Ці конфігурації включають TQFP (Тонкий квадратичний пакет) і MLF (Micro свинцевий кадр), також відомий як QFN (Quad Flat No-Lead), обидва з яких 32 шпильки.Обидві версії використовують 32-контактний макет, але фізично відрізняються за форм-фактором.Внутрішня функціональність штифтів залишається послідовною в цих пакетах, з однаковими призначеннями сигналу та нумерацією.

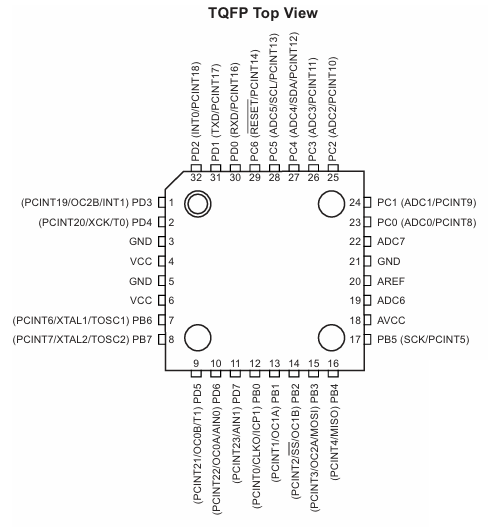

Малюнок 2. Atmega328p tqfp pinout

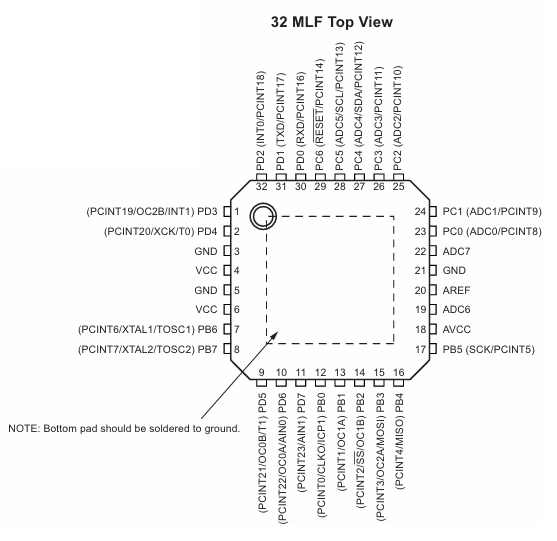

Малюнок 3. ATMEGA328P MLF PINOUT

Описи контактів

VCC

Поставляє цифрову потужність чіпу.

Gnd

Підключається до землі.

Порт B (PB7: 0) - XTAL1, XTAL2, TOSC1, TOSC2

Порт B-8-бітний вхідний/вихідний порт з внутрішніми резисторами підтяжки (ввімкнено індивідуально на шпильку).Він може як джерело, так і потопити струм із збалансованою міцністю на привод.При використанні як вхід і витягнутий низько зовні, порт джерела струму, якщо ввімкнено підтягування.Під час скидання штифти портів B переходять у режим високого імпедансу (тридержавного), незалежно від статусу годинника.PB6 і PB7 можуть використовуватися для функцій осцилятора на основі налаштувань запобіжника годинника.При використанні внутрішнього RC -генератора та ввімкнення асинхронного таймера/Counter2 (через біт AS2) PB6 і PB7 діють як TOSC1 та TOSC2.

Порт C (Pc5: 0)

Порт C-це 7-бітний двонаправлений порт вводу/виводу з внутрішніми підтяжками (вибір на шпильку).Шпильки мають сильні, збалансовані характеристики приводу.Якщо шпилька витягується низько зовні, а підтягування ввімкнено, він джерела струму.Під час скидання штифти входять в режим тридержавного режиму.

Pc6 / скидання

PC6 функціонує або як загальний вхідний штифт, або штифт скидання.Якщо запобіжник RSTDISBL не запрограмований, PC6 діє як введення скидання.Низький сигнал триває довше, ніж визначений мінімальний тривалість, спрацьовує скидання (навіть без запущеного годинника).Якщо запобіжник запрограмований, штифт використовується як звичайний вхід.

Порт D (PD7: 0)

Порт D-8-бітний двонаправлений порт, також з виборними резисторами підтяжки та збалансованою вихідною силою.Як і інші порти, він джерела струму, коли зовні витягнуті (якщо ввімкнено підтягування), і вводить тридержавний режим під час скидання.

AVCC

AVCC спрямовує аналого-цифровий перетворювач (ADC), PC3: 0 та ADC канали 6 і 7. Він повинен бути підключений до VCC, навіть якщо АЦП не використовується.При використанні АЦП підключіть AVCC до VCC через фільтр з низьким пропуском.Зауважте, що штифти PC6 - PC4 все ще використовують цифровий VCC.

Aref

Це аналоговий вхід еталонної напруги для АЦП.

ADC7: 6 (лише пакети TQFP та QFN/MLF)

У версіях пакету TQFP та QFN/MLF ці штифти служать аналоговими входами для АЦП.Вони живляться за допомогою аналогової подачі напруги та функціонують як 10-бітна роздільна здатність АЦП.

Електричні характеристики Microcontroller Atmega328p Microcontroller

Параметри	Хв.	Тип.	Макс.	Одиниця
Робоча температура	–55		125	° C
Температура зберігання	–65		150	° C
Напруга на будь -який штифт, крім скидання щодо землі	–0.5		VCC + 0,5	V
Напруга на скидання щодо землі	–0.5		+13.0	V
Максимальна робоча напруга		6,0		V
Струм постійного струму на штифт вводу/виводу		40.0		Ма
Поточні постійні штифти VCC та GND		200.0		Ма
Струм ін'єкції при vcc = 0В			± 5,0	Ма
Струм ін'єкції при vcc = 5В			± 1,0	Ма

ATMEGA328P Архітектура та внутрішні блоки

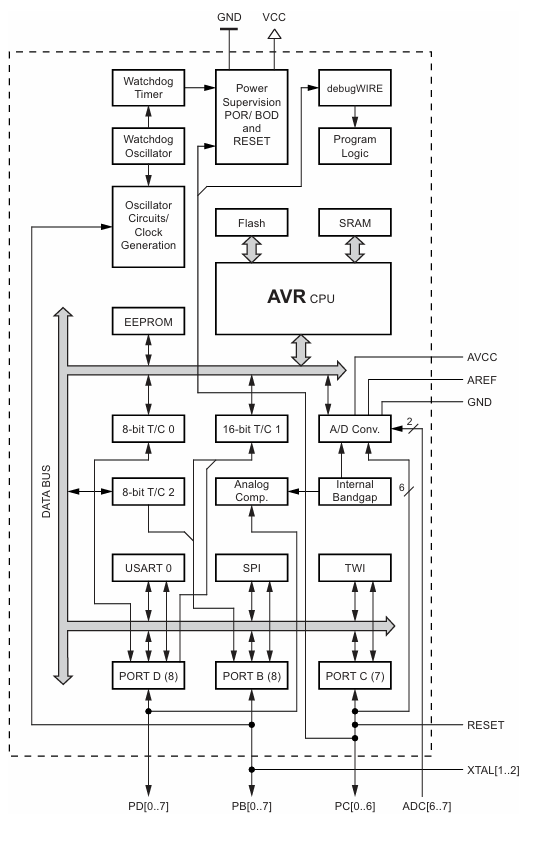

Малюнок 4. ATMEGA328P Архітектура та внутрішні блоки

В основі Atmega328p є Ядро процесора AVR, який з'єднує 32 регістри загального призначення безпосередньо до Арифметична логічна одиниця (Alu).Ця архітектура дозволяє отримати доступ до двох регістрів протягом одного тактового циклу, покращуючи швидкість виконання та загальну ефективність мікроконтролера.Процесор сидить центрально в системі і підключається до різних блоків пам'яті та периферійних модулів через внутрішню шину даних, як показано на діаграмі.Система пам'яті включає три первинні типи.Flash Memory, маючи потужність 32 кб, зберігає прошивку та підтримує самопрограмування для оновлень на місцях. Епром, розмір на 1 Кб, зберігає дані навіть при втраченні живлення, що робить його ідеальним для зберігання стійких конфігурацій.SRAM з 2 кб простору служить тимчасовою робочою пам'яттю MCU, що дозволяє обробляти дані під час активних операцій.Усі три типи пам'яті відображаються у внутрішній шині даних системи, забезпечуючи швидкий доступ та зв'язок із процесором.

ATMEGA328P інтегрує кілька периферійних пристроїв, що розширюють його функціональність.Він включає два 8-бітні таймери (T/C0 і T/C2) та один 16-бітний таймер (T/C1), які використовуються для точного ведення хронометражу, модуляції ширини імпульсу (ШІМ) та підрахунку подій.Аналого-цифровий перетворювач (АЦП) забезпечує вісім вхідних каналів та 10-бітну роздільну здатність, пропонуючи точний вибірку аналогових сигналів від датчиків або зовнішніх входів.Внутрішня посилання на пропускну діапазон та аналоговий компаратор підтримують стабільні посилання на напругу та порівняння аналогових сигналів.Можливості комунікації є надійними, з три ключ інтерфейси: Usart для серійного спілкування, Шпилька для швидкісного синхронного обміну даними та Тві (також відомий як I²C) для підключення до зовнішніх периферійних пристроїв протягом двох проводів.Ці модулі тісно підключені до портів вводу/виводу (порт B і порт C), що надає гнучкість у дизайні системи.Блок -схема чітко ілюструє ці взаємозв'язки, показуючи, як дані протікають між периферійними пристроями та ядром AVR.

Щоб забезпечити стабільність системи, включений таймер сторожового собаки, який працює з власним осцилятором для скидання мікроконтролера, якщо програмне забезпечення стане невідповідним.Це важливо в вбудованих системах, які повинні працювати без нагляду протягом тривалих періодів.Система переривання підвищує чутливість, дозволяючи негайні реакції як на внутрішні події (наприклад, переповнення таймера або перетворення АЦП), так і зовнішні входи (наприклад, зміни PIN -коду).Управління живленням - ще одна ключова сила Atmega328p.Мікроконтролер підтримує кілька режимів сну, які зменшують споживання електроенергії, відключаючи невикористані модулі, зберігаючи необхідні стани системи.Особливості, як Скидання живлення (POR) і Виявлення коричневого (BOD) Допоможіть підтримувати надійну роботу під час запуску та в умовах коливання напруги.Генерація годин здійснюється через внутрішні осцилятори, або зовнішні кристали, з'єднані через штифти XTAL, забезпечуючи гнучкість в збалансуванні продуктивності з енергоефективністю.ATMEGA328P-це добре інтегрований мікроконтролер із впорядкованою внутрішньою архітектурою, яка поєднує в собі ефективне управління пам'яттю, багату периферійну підтримку та вдосконалені функції економії електроенергії.

Порівняння з іншими мікроконтролами AVR

Пристрій	Спалах	Епром	Баран	Розмір вектора переривання
Atmega328p	32 кб	1 кб	2 кб	2 Слова/вектор інструкції
Atmega48a	4 кб	256 б	512 б	1 Слово/вектор інструкції
Atmega48pa	4 кб	256 б	512 б	1 Слово/вектор інструкції
Atmega88a	8 Кб	512 б	1 кб	1 Слово/вектор інструкції
Atmega88pa	8 Кб	512 б	1 кб	1 Слово/вектор інструкції
Atmega168a	16 кб	512 б	1 кб	2 Слова/вектор інструкції
Atmega168pa	16 кб	512 б	1 кб	2 Слова/вектор інструкції
Atmega328	32 кб	1 кб	2 кб	2 Слова/вектор інструкції

Програми мікроконтролерів Atmega328p

Системи контролю промислового обладнання

ATMEGA328P - це популярний вибір на фабриках та інших промислових умовах, де машини потрібно контролювати автоматично.Він працює як маленький мозок, який допомагає машинам дотримуватися конкретних інструкцій.Наприклад, він може читати дані з датчиків, таких як датчики температури або детектори руху, а потім приймати рішення, такі як включення двигуна або відкриття клапана.Оскільки мікросхема може обробляти багато вхідних та вихідних з'єднань, він може контролювати кілька частин системи одночасно.Він також добре працює з таймерами, тому дії можуть відбуватися в потрібний час.Це важливо в таких місцях, як складальні лінії, де машини повинні точно переміщатися та зупинятися.Він також досить сильний, щоб працювати в місцях, де може бути багато електричного шуму або тепла, які поширені в промислових умовах.

Блоки управління двигуном

Atmega328p чудово контролює двигуни, які використовуються в багатьох сучасних машинах та гаджетах.Незалежно від того, чи крутить колеса робота, переміщення руки безпілотника або живлення конвеєра, ця мікросхема може виконати цю роботу.Він може контролювати, наскільки швидко обертається двигун, в якому напрямку він обертається, і навіть безперебійно зупинити його.Це можливо, оскільки у мікросхеми є щось, що називається модуляцією ширини імпульсу.Подумайте про це, як на те, щоб перетворити легкий тьмяний вгору і вниз дуже швидко, щоб змінити яскравість.ATMEGA328P використовує подібну ідею, щоб контролювати, скільки потужності йде до двигуна.Це дозволяє плавно змінювати швидкість і краще контролювати рух.Це ключова причина, чому ця мікросхема настільки поширена в робототехнічних проектах та автоматичних машинах.

Постачання живлення та перемикача живлення (SMPS)

ATMEGA328P також використовується для управління електричною потужністю всередині пристроїв.У сучасній електроніці важливо ретельно керувати енергією, особливо в пристроях, які використовують батареї або повинні бути енергоефективними.Чіп може контролювати напругу та струм за допомогою датчиків, а потім відрегулювати кількість потужності.Одним із прикладів є джерело живлення режиму комутатора (SMP), які є спеціальними схемами, які змінюють електроенергію з однієї форми на іншу, заощаджуючи енергію.ATMEGA328P допомагає контролювати при включенні та вимиканні живлення, що робить весь процес більш ефективним.Він також може перевірити наявність таких проблем, як перегрівання або сплески живлення та вимкнення речей, якщо це потрібно, щоб запобігти пошкодженню.Це робить його розумним вибором для завдань, пов’язаних з електроенергією, у зарядних пристроях, світлодіодних драйверах та пристроях, що працюють на батареї.

Зчитування сигналів та обробка даних (аналогові/цифрові сигнали)

Ще однією корисною майстерністю ATMEGA328P є читання та обробка сигналів із зовнішнього світу.Багато датчиків, як датчики температури, датчики світла та датчики тиску, надсилають сигнали як напруги.Вони називаються аналоговими сигналами.Чіп може прочитати їх через вбудований АЦП (аналого-цифровий перетворювач), який перетворює ці сигнали в цифрові значення, які мікроконтролер може зрозуміти.Прочитавши сигнал, ATMEGA328P може робити просту обробку.Наприклад, якщо температура стає занадто високою, вона може увімкнути вентилятор.Або якщо світловий датчик виявляє, що він темніє, він може увімкнути світлодіод.Це робить чіп ідеальним для таких пристроїв, як метеостанції, системи домашньої автоматизації та розумні гаджети, які повинні реагувати на зміни в навколишньому середовищі.

Управління дисплеєм та інтерфейсом

Багато пристроїв потребують способу, щоб люди могли бачити інформацію або давати вказівки.ATMEGA328P може впоратися з обома.Він може показувати дані на невеликих екранах, як -от РК -дисплея, світлодіодні дисплеї або навіть невеликі OLED -панелі.У той же час він може прочитати, що роблять користувачі, натискаючи кнопки, повертаючи ручки або натискаючи на сенсорну панель.Ця здатність «розмовляти» як з користувачем, так і з машиною робить його чудовим для створення простих панелей управління та інтерфейсів.Наприклад, у цифровому термостаті ATMEGA328P може відображати поточну температуру і дозволити користувачеві змінити налаштування.Він також може подати звуковий сигнал або блимати, щоб дати зворотній зв'язок.Оскільки він підтримує протоколи зв'язку, такі як I²C, SPI та UART, він також може легко підключитися до інших мікросхем та дисплеїв.

Розробка комерційних вбудованих продуктів

Оскільки він доступний, надійний і не використовує багато енергії, ATMEGA328P використовується у багатьох комерційних продуктах.Це добре підходить для всіляких пристроїв від невеликих гаджетів у вашому домі до інструментів, що використовуються на фабриках.Він може обробляти основні завдання управління, не потребуючи додаткових складних деталей, що допомагає утримувати низькі витрати.Багато хто любить чіп, тому що він невеликий і добре працює в простих системах.Наприклад, комутатор розумного світла або цифровий таймер може мати Atmega328p всередині.Це також корисно в продуктах, які працюють на батареї, оскільки він може перейти в режим сну, щоб заощадити енергію.Це робить його сильним вибором для всього, від розумних домашніх пристроїв до носіння, до вимірювальних інструментів.

Основний чіп в Arduino Uno

Якщо ви коли -небудь використовували дошку Arduino Uno, ви вже працювали з Atmega328p.Це головний чіп, який виконує всі програми, які ви завантажуєте.Arduino зробив цей чіп дуже популярним, створивши простий спосіб написання та завантаження коду за допомогою IDE Arduino (середовище кодування, сприятливе для початківців).ATMEGA328P досить потужний для обробки проектів, але досить простий для розуміння новачків.В Інтернеті також є тисячі безкоштовних бібліотек та прикладів, що полегшує використання цього мікросхеми для управління двигунами, читанням датчиків, запалених світлодіодів тощо.Його широке використання в освіті та прототипах є однією з причин, що він став таким важливим мікроконтролером.

Пакет мікроконтролерів Atmega328p

Мікроконтролер Atmega328p доступний у двох різних типах пакетів, що пропонує гнучкість для різних вимог до проектування.

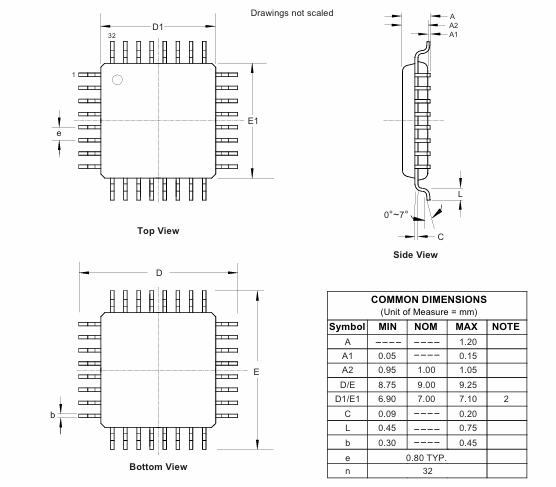

Малюнок 5. Пакет ATMEGA328P TQFP

З Пакет MA Мікроконтролера Atmega328p відноситься до 32-провідної тонкої квадроцикла (TQFP).Цей пакет має розмір тіла 7 мм × 7 мм, товщина тіла 1,0 мм та свинцевий крок 0,5 мм.Він розроблений як тонкопрофесійний пластиковий квадратичний пакет, з проводами, що простягаються з усіх чотирьох сторін.Пакет TQFP зазвичай використовується в додатках, які потребують простоти поводження під час складання та де дошка має достатню площу поверхні для розміщення свинцевого сліду.Його тонкий профіль робить його придатним для продуктів, де висота - це врахування, наприклад, у компактній споживчій електроніці або вбудованих системах з обмеженнями корпусу.

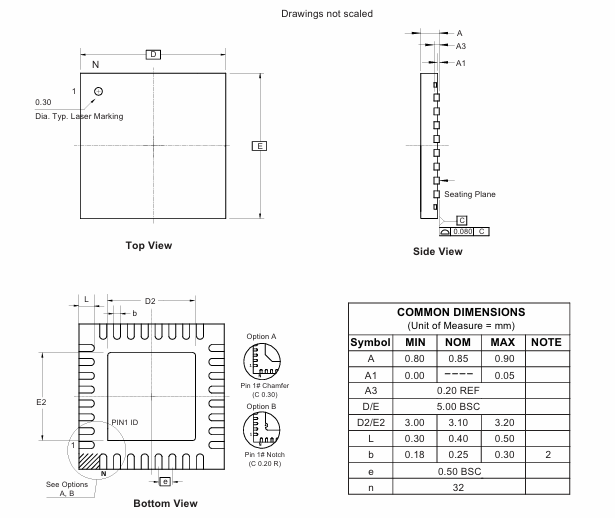

Малюнок 6. Пакет QFN Atmega328p QFN

З Пакет PN -32-провідна квадроцикл безпрограмована версія (QFN) мікроконтролера Atmega328p.Він поставляється в меншому формуваному формі з розміром тіла 5 мм × 5 мм і тим самим 0,5 мм свинцевого кроку.На відміну від TQFP, пакет QFN не має виступаючих потенційних клієнтів;Натомість він має підкладки під пакетом для пайки на поверхні.Ця конструкція дозволяє зменшити слід на друкованій платі та покращити теплові та електричні показники.Компактний розмір та ефективне розсіювання тепла роблять пакет QFN добре підходить для космічних додатків, таких як носіння, пристрої IoT та конструкції ланцюгів високої щільності.

Висновок

ATMEGA328P виділяється на відмінний баланс ефективності обробки, універсальних периферійних пристроїв, низького споживання електроенергії та економічної ефективності.З такими функціями, як продуктивність на основі RISC, гнучка обробка вводу/виводу, багаті інтерфейси зв'язку та підтримка програмування в системах, він продовжує живити широкий спектр програм від промислової автоматизації до розумних споживчих пристроїв.Цей посібник підкреслює, чому ATMAGA328P залишається наріжним у розробці вбудованої системи, пропонуючи як надійність, так і пристосованість у незліченних сценаріях проектування.
