Вичерпний посібник з DDR SDRAM: характеристики, еволюція та додатки

Цей посібник досліджує DDR SDRAM, ключову технологію пам'яті, яка підвищує продуктивність сучасних комп'ютерів.Передаючи дані як на зростаючі, так і на падаючі краї тактового циклу, DDR SDRAM значно збільшує швидкість даних для високоефективних завдань.Ми висвітлюємо його технічні особливості, практичне використання, еволюцію та майбутній вплив, показуючи, як це покращує багатозадачність та чутливість до системи.

Каталог

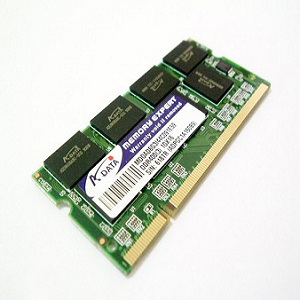

Вступ до DDR SDRAM

DDR SDRAM (подвійний синхронний динамічний баран) перетворив сучасні обчислення, вдосконалюючи продуктивність пам'яті за допомогою ключових технічних інновацій: здатність передавати дані як на зростаючі, так і падаючі краї системного тактового циклу.Цей подвійний запуск Edge ефективно вдвічі збільшує швидкість передачі даних порівняно з традиційним SDRAM, що робить його важливим просуванням в технології пам'яті.Стандартизований асоціацією JEDEC, DDR пам'яті забезпечує сумісність на різних пристроях, від персональних комп'ютерів до серверів підприємств, що дозволяє безперебійній інтеграції в різних системах.

Вплив DDR SDRAM-це далекосяжне, сприяє швидшому чутливості до системи, більш плавної багатозадачності та кращої обробки вимогливих додатків, таких як ігрові та мультимедійні завдання.В персональних обчисленнях інші переживають швидший час завантаження, скорочують відставання та підвищують продуктивність в програмах, що інтенсивно.У бізнес-середовищах, особливо в центрах обробки даних, DDR-пам'ять відіграє роль у підтримці обробки даних, складних обчислень та масштабній аналітиці.Підвищуючи пропускну здатність та оптимізуючи обробку даних, DDR SDRAM став важливим компонентом у задоволенні зростаючих вимог щодо ефективності як щоденних, так і підприємств, що орієнтуються на операції, багаті даними.Ця широка застосовність підкреслює свою важливість у просуванні сучасних обчислювальних показників.

Характеристики та еволюція

Стрибок від SDRAM до DDR SDRAM позначив просування в технології пам'яті, насамперед завдяки своєму інноваційному підходу до передачі даних.На відміну від свого попередника, DDR SDRAM (подвійна швидкість передачі даних) використовує як висхідні, так і спускні фази годинникового циклу, фактично подвоюючи пропускну здатність даних та забезпечуючи істотне підвищення продуктивності.Ця технологія доступна в різних модулях, кожна з них підібрана до конкретних частот годин.Наприклад, модуль PC-1600 розроблений для роботи на 100 МГц, тоді як варіант PC-2100 працює на 133 МГц, пропонуючи більш швидкі швидкості передачі даних для систем, які потребують більш високої продуктивності.Ключова відмінна особливість DDR SDRAM міститься у його фізичному дизайні модуля для настільних систем, які використовують 184-контактний DIMMS помітний відхід від старих 168-контактних модулів SDRAM та пізнішої 240-контактної конфігурації DDR2.На відміну від цього, ноутбуки використовують 200-контактні тактими, щоб вмістити свій менший форм-фактор.Забезпечення сумісності між модулями пам'яті та специфікаціями системи, часто вимагаючи ретельної уваги до конфігурацій PIN -коду та тактової швидкості.

Конфігурації чіпа пам'яті

Пам'ять DDR доступна в різноманітних конфігураціях у стандартах JEDEC:

• DDR-200 при 100 МГц

• DDR-266 при 133 МГц

• DDR-333 при 166 МГц

• DDR-400 при 200 МГц

Крім цього, є варіанти, які просувають межі, в тому числі:

• DDR-500 при 250 МГц

• DDR-600 при 300 МГц

• DDR-700 при 350 МГц

Для тих, хто починається з налаштування системи, підвищення продуктивності через розгорнуті швидкості - це мистецтво, яке поєднує мужність з обчисленою обережністю, оскільки баланс продуктивності підвищує ризики перегріву або нестабільності системи, необхідно пильно керувати.

Архітектура модулів пам'яті

Конструкція модулів пам'яті має на меті оптимізувати потужність та ефективність.У практичних програмах комбінація декількох модулів може призвести до вдосконалення обробки за допомогою паралельного виконання.Наприклад, 64-бітний DIMM складається з восьми 8-бітних мікросхем."Ранг" в термінології пам'яті описує конфігурацію декількох ліній адреси Chips, що відрізняється від рядків або банків у модулі.Детальний аналіз модулів дохідності:

• ПК-1600 (DDR-200, 100 МГц), пропускна здатність 1,600 ГБ/с

• ПК-2100 (DDR-266, 133 МГц), пропускна здатність 2,133 ГБ/с

• ПК-2700 (DDR-333, 166 МГц), пропускна здатність 2,667 ГБ/с

• PC-3200 (DDR-400, 200 МГц), пропускна здатність 3,200 ГБ/с

Архітектура пам'яті високої щільності до низької щільності

Перехід від архітектури пам'яті високої щільності до низької щільності підкреслює розвиваючі пріоритети в дизайні пам'яті для вирішення різноманітних потреб у продуктивності та енергії в різних обчислювальних середовищах.Системи пам'яті високої щільності, такі як DDR-400, створені для максимізації швидкості передачі даних за допомогою технології подвійної швидкості даних (DDR), що дозволяє передавати дані як на зростаючому, так і на падаючому краї годиннику.Ця інновація забезпечує більш високу пропускну здатність та нижчу затримку для додатків, що потребують швидкої та ефективної обробки даних, таких як багатозадачність та масштабні обчислення.Однак, хоча пам'ять високої щільності перевершує продуктивність, вона може бути вартістю збільшення споживання електроенергії та виробництва тепла, що робить його менш придатним для портативних або енергозамонтованих пристроїв.

З іншого боку, рішення пам’яті низької щільності надають пріоритет енергії та нижній тепловий вихід, що робить їх ідеальними для мобільних, вбудованих та акумуляторних пристроїв, де важливе збереження енергії.Ці конструкції торгують деякою швидкістю для більш тривалого часу акумулятора та зменшення тепла, факторів у таких пристроях, як смартфони, планшети та IoT (Інтернет речей).Наприклад, пам'ять високої щільності може бути ідеальною для настільних комп'ютерів, серверів та ігрових систем, тоді як пам'ять низької щільності краще підходить для носіння та портативних пристроїв.Перехід між рішеннями пам'яті високої та низької щільності відображає більш широку тенденцію до більш пристосованих та ефективних архітектур пам'яті.По мірі того, як технологія продовжує розвиватися, ця гнучкість стає все більш важливою у розробці систем, що відповідають зростаючим вимогам як високоефективних, так і енергоефективних застосувань.

Розвивається технологія пам’яті

Еволюція технології пам'яті демонструє постійний потяг до підвищення продуктивності за допомогою інновацій та вдосконалення.Перехід від DDR1 до DDR2 SDRAM приніс архітектурні вдосконалення, як розширення буфера попереднього вибору від 2-бітного до 4-бітного, що дозволяє більш високі швидкості годин.Однак ранні мікросхеми DDR2 зіткнулися з проблемами, такими як висока затримка, затримка негайних підвищення продуктивності до тих пір, поки вони не збалансували швидкість та ефективність близько 2004 року. Практичні програми виявили, що і затримка, і швидкість важливі для оцінки продуктивності пам'яті.Подальші розробки, як -от DDR3, вирішили ці проблеми шляхом покращення швидкості, зменшення споживання електроенергії та навчання з недоліків DDR2.Це постійне прогресування підкреслює, що справжні досягнення в технології пам’яті походять від вдосконалення декількох аспектів для задоволення потреб, а не лише підвищення частот годин.

Мобільна технологія DDR (MDDR)

Mobile DDR (MDDR) представляє просування в технології пам'яті, спеціально підібраних для мобільних пристроїв, таких як смартфони, планшети та портативні медіаплеєри.На відміну від традиційної пам'яті DDR, розробленої для настільних та серверних систем, MDDR зосереджується на балансуванні високої продуктивності з ефективністю потужності для мобільних пристроїв, які покладаються на час роботи акумулятора.Працюючи при нижчих напругах та включивши механізми адаптивного оновлення, MDDR зменшує споживання електроенергії, зберігаючи швидкість та чуйність із сучасних мобільних пристроїв.Цей баланс дозволяє насолоджуватися більш тривалим використанням пристроїв між зарядами без шкоди для функціональності.

Однією з ключових переваг MDDR є його здатність зменшити використання електроенергії, працюючи при нижчих напругах порівняно з традиційною пам'яттю DDR.Ця операція з низькою напругою має прямий вплив на продовження часу акумулятора, який необхідний для мобільних пристроїв, які часто використовуються на ходу без постійного доступу до джерел живлення.Ця енергетична ефективність не тільки покращує зручність, але й встановлює нові стандарти для мобільних показників, де час роботи акумулятора став фактором вибору та задоволення пристроїв.

На додаток до підвищення енергоефективності, дизайн низької напруги MDDR також допомагає в управлінні теплом, фактором довговічності та продуктивності мобільних пристроїв.Надмірне тепло може зменшити тривалість життя пристрою, погіршити внутрішні компоненти та комфорт впливу.Працюючи при нижчих напругах, MDDR зменшує генерацію тепла, зберігаючи пристрої прохолоднішими навіть під час інтенсивного використання.Це теплове управління сприяє надійності мобільних пристроїв, гарантуючи, що вони з часом залишаються функціональними та ефективними.Це означає менше занепокоєння щодо перегріву та вдосконалення комфорту при утриманні або використанні їх пристроїв протягом тривалого періоду.

Ще одним помітним інноваціям у MDDR є його використання передових методик оновлення для підтримки цілісності даних при подальшому збереженні потужності.У традиційних системах пам'яті клітини пам'яті повинні постійно оновлюватись для зберігання даних, що споживає енергію.MDDR використовує адаптивні коефіцієнти оновлення, які коригуються на основі рівня активності пристрою.Наприклад, під час активного використання MDDR збільшує швидкість оновлення для забезпечення швидкого доступу до даних.Однак, коли пристрій не працює в режимі очікування, він знижує швидкість оновлення, щоб заощадити енергію, зберігаючи зберігаються дані.Це динамічне регулювання оновлення гарантує, що MDDR вражає ідеальний баланс між продуктивністю та економією електроенергії за різними сценаріями використання.

Динаміка обчислення DDR SDRAM

DDR SDRAM (подвійний синхронний DRAM) покращує ефективність передачі даних, передаючи дані двічі протягом одного тактового циклу, фактично подвоюючи частоту тактової.Використовуючи формулу нижче, ви можете обчислити тактову частоту DDR ​​SDRAM:

Частота годинника DDR = фактична частота годин × 2

Наприклад, пам'ять, що працює на 200 МГц, функціонує так, ніби вона працює на 400 МГц, завдяки подвійній швидкості передачі даних.Це збільшення частоти тактової частоти призводить до більшої пропускної здатності даних, що дозволяє швидше отримати доступ до пам’яті та більш плавну продуктивність системи, особливо в завданнях, які вимагають швидкого пошуку даних.Іншим фактором є пропускна здатність пам'яті, яка визначає, скільки даних може бути передано в заданий час.Ви можете обчислити пропускну здатність пам'яті за допомогою наступної формули:

Пропускна здатність пам'яті = Швидкість пам'яті × 8 байт

Пропускна здатність пам’яті необхідна для продуктивності системи в таких завдань, таких як наукові розрахунки або графічна обробка, де більш висока пропускна здатність підвищує загальну ефективність.Регулювання частоти DDR необхідна для стабільності системи в різних конфігураціях обладнання.Цей процес передбачає використання стандартного коефіцієнта поділу:

Коефіцієнт поділу пам'яті = тактова частота / 200

Крім того, алгоритм швидкості, що використовується для коригування частоти тонкої настройки, виражається як:

Зовнішня частота × (частота частоти / синхронізації поділу)

Однак ця формула включає 4% маржу помилки для врахування незначних варіацій роботи.Ця допомога на помилку забезпечує стабільність та надійність, запобігаючи несподівані коливання ефективності, які можуть вплинути на ваш досвід або ефективність програми.Разом розуміння цих формул та динаміки допомагає оптимізувати продуктивність пам'яті, зберігаючи точність системи та стабільність у різних додатках.
