Вичерпний посібник з розширення вводу/виводу PCF8575

PCF8575, виготовлений з точністю Texas Instruments, служить пристосованим 16-бітним розширенням I2C вводу/виводу, оснащеним можливостями переривання.Ця стаття надає всебічне вивчення її функцій, конфігурації PIN -коду та технічних схем, а також різноманітним масивом додатків.Використовуючи для розширення вхідних/вихідних портів мікроконтролерів, PCF8575 ефективно орієнтується на вимоги складних систем.Його гнучкість світить у налаштуваннях, що вимагають безшовної інтеграції та зниження хитрості схеми.Практичний досвід виявляє, що використання PCF8575 може значно спростити дизайн системи, представляючи бюджетний підхід до збільшення обчислювальних можливостей.

Каталог

Огляд PCF8575

З PCF8575 Служить універсальним дистанційним розширенням вводу/виводу, що дозволяє безперешкодно спілкуватися між мікроконтролерами за допомогою протоколу I2C.Використання SCL (серійна лінія годин) та SDA (послідовна лінія даних) для передачі даних, спрощується конструкцією схеми, дозволяючи приводні виходи з високим струмом, такі як світлодіоди, не вимагаючи додаткових сигналів спрямування даних.Після ініціалізації всі штифти вводу/виводу за замовчуванням до високого стану, активуючи джерело внутрішнього струму, пов'язане з VCC.Ця функція не тільки впорядковує операції, але й мінімізує потребу в допоміжних компонентах, що робить PCF8575 цінним надбанням для різних електронних програм.

Однією з особливостей PCF8575 є його підтримка як для систем 3,3 В, так і 5 В, досягнутої за допомогою інтегрального перетворювача рівня.Це розширює свою сумісність за допомогою різноманітних архітектур мікроконтролерів, пропонуючи вам більшу гнучкість та свободу в дизайні системи.Здатність працювати за різними стандартами напруги виключає загальну проблему в багатокомпонентних системах, що дозволяє зосередитись на творчих реалізаціях без занепокоєння щодо несумісності напруги.

Основним аспектом PCF8575 є його налаштований інтерфейс I2C, який покращує підключення та адресу пристрою у складних налаштуваннях.За допомогою примиків ви можете відрегулювати адресу I2C з бази 0x20, що дозволяє ефективне спілкування на декількох пристроях.Ця пристосованість корисна для уникнення вирішення конфліктів у складних системах, деталі часто підкреслюються вами.Крім того, пристрій може працювати через VDD, або VCC, що забезпечує різний логічний рівень.Ця гнучкість спрощує інтеграцію з системами, що працюють на 3,3 В або 5 В, забезпечуючи стабільність та надійність у різних додатках.

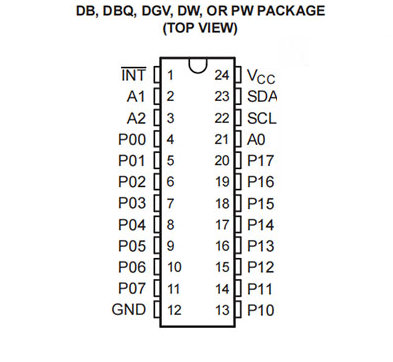

Конфігурація PIN

Шпилька			Тип	Опис
Назва	DB, DBQ, DGV, DW та PW	Rge
A0	21	18	Я	Вхід адреси 0. Підключіться безпосередньо до VCC або земля. Підтяжні резистори не потрібні.
A1	2	23	Я	Вхід адреси 1. Підключіться безпосередньо до VCC або земля. Підтяжні резистори не потрібні.
A2	3	24	Я	Вхід адреси 2. Підключіться безпосередньо до VCC або земля. Підтяжні резистори не потрібні.
Інт	1	22	О	Переривання виходу.Підключитися до VCC Через підтягування резистор.
P00	4	1	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P01	5	2	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P02	6	3	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P03	7	4	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P04	8	5	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P05	9	6	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P06	10	7	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P07	11	8	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
Gnd	12	9	-	Земля
P10	13	10	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P11	14	11	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P12	15	12	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P13	16	13	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P14	17	14	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P15	18	15	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P16	19	16	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
P17	20	17	Введення/ви	Вхід/вихід P-PORT.Структура дизайну Push-Pull.
SCL	22	19	Я	Серійна лінія годинника.Підключитися до VCC Через підтягування резистор.
SDA	23	20	Введення/ви	Серійна лінія даних.Підключитися до VCC Через підтягування резистор.
VCC	24	21	-	Напруга живлення

Деталі CAD

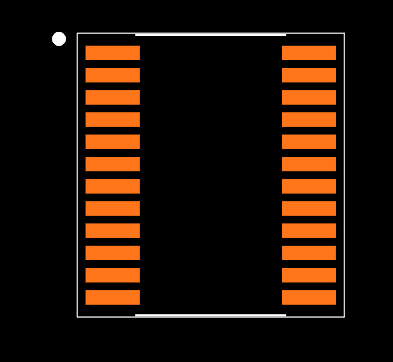

Слід

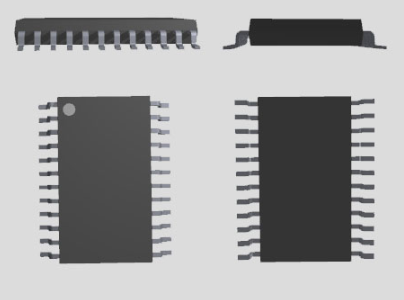

3D -представництво

Особливості

Означати	Опис
Низьке споживання в режимі очікування	10 мкА максимум
I²C до розширювача паралельного порту	Дозволяє легко розширювати штифти вводу/виводу через інтерфейс I²C.
Вихід переривання відкритого дренду	Забезпечує зовнішнє покоління переривання для Мікроконтролери.
Сумісність мікроконтролерів	Сумісний з більшістю мікроконтролерів.
Швидкість автобуса I²C	400 кГц швидкий I²C автобус.
Адресація	Адреса трьома апаратними шпильками, що дозволяє до восьми пристроїв.
Закріплені результати	Можливість приводу з високим потоком для безпосереднього керування світлодіодами.
Джерело струму	Забезпечує струм VCC для активного водіння високим в вихід.
Виконання засувки	Перевищує 100 мА за JESD 78, клас II.
Робоча напруга	2,5 - 5,5 В постійного струму.
Робочий струм	100 мА (Макс).
I²C Адреса	Адреса за замовчуванням: 0x20, модифікація за допомогою паяльника A1 та A2 Вибір прокладки.
Адресні шпильки	16 індивідуально адресовані шпильки.
Конфігурація PIN	Кожен контакт, налаштований як вхід або вихід;підтримує введення змінити переривання.
Бібліотека Arduino	Сумісний з бібліотекою Arduino: PCF8575.
Застосування	Підходить для Arduino UNO R3 та інших MCU для Контроль реле, зумерів, кнопок та світлодіодів.
Захист ОУР	Дотримується моделі людського тіла JESD 22: 2000-V (A114-A), Модель машин 200-V (A115-A), модель заряджених пристроїв 1000 В (C101).

Технічні специфікації

Ця таблиця містить чітке та стисле представлення Технічні характеристики та атрибути для інструментів Техасу PCF8575PW.

Тип	Параметр
Статус життєвого циклу	Активний (останній оновлений: 5 днів тому)
Заводський час	6 тижнів
Монтажний тип	Поверхневе кріплення
Пакет / кейс	24-TSSOP (0,173, ширина 4,40 мм)
Поверхневе кріплення	Так
Кількість шпильок	24
Вага	89.499445mg
Кількість I/OS	16
Робоча температура	-40 ° C ~ 85 ° C
Упаковка	Трубка
Код JESD-609	E4
Код PBFREE	Так
Статус частини	Активний
Рівень чутливості до вологи (MSL)	1 (необмежений)
Кількість закінчення	24
Код ECCN	Вуха99
Термінальна обробка	Нікель/паладій/золото (Ni/pd/au)
HTS -код	8542.39.00.01
Напруга - постачання	4,5 В ~ 5,5 В
Термінальна позиція	Подвійний
Термінальна форма	Чайка
Температура піку (° C)	260
Напруга живлення	3,3 В
Кінцевий крок	0,65 мм
Номер базової частини	PCF8575
Кількість шпильок	24
Кількість результатів	16
Тип виходу	Штовхнути
Напруга експлуатації	5,5 В
Живлення	3/5В
Інтерфейс	I2c, smbus
Кількість портів	2
Кількість бітів	16
Частота годинника	400 кГц
Поточний струм-максимум	0,2 мА
Переривання виходу	Так
Струм - вихідний джерело/мийка	10 мА / 25 мА
Особливості	Порція
Висота	1,2 мм
Довжина	7,8 мм
Ширина	4,4 мм
Товщина	1 мм
Радіаційне твердіння	Ні
Статус ROHS	ROHS3, що відповідає
Вільно	Вільно

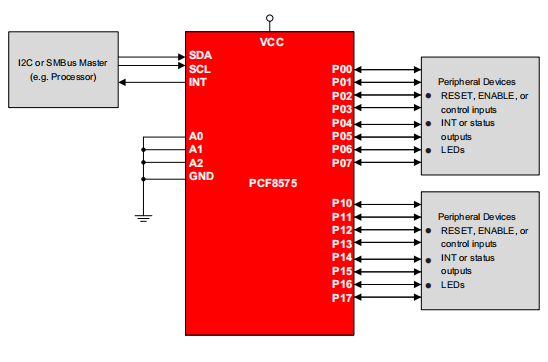

Схематичне представлення

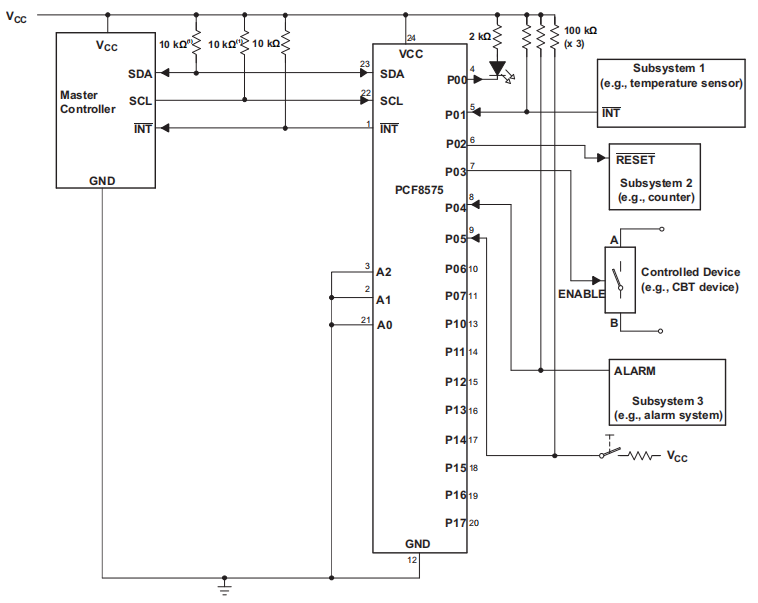

Схема застосування

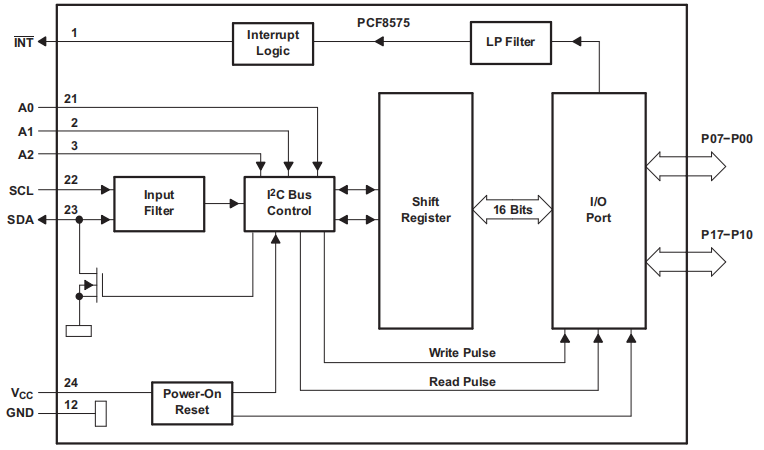

Логічна схема

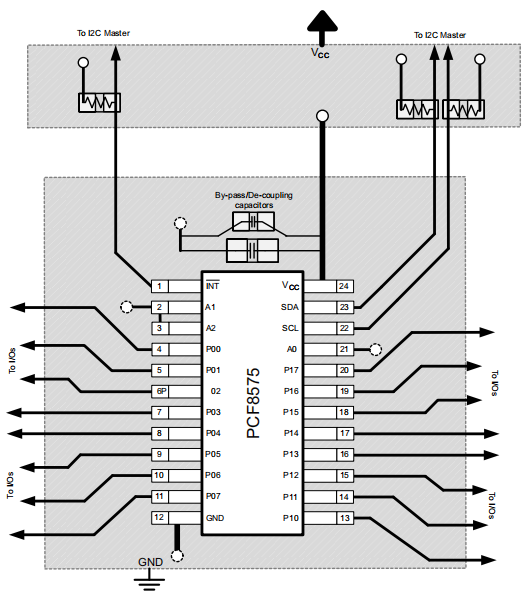

Ілюстрація макета

Різноманітне використання PCF8575

PCF8575, універсальний розширювач вводу/виводу, значно впливає на різні технологічні арени.Його різноманітні програми охоплюють телекомунікації, персональні обчислення та за її межами, демонструючи її компетентність у ефективному управлінні декількома периферійними з'єднаннями.

Телекомунікаційне обладнання

У секторі телекомунікацій PCF8575 покращує обладнання, як фільтрувальні блоки, розширюючи можливості GPIO, що дозволяє більш точного контролю та точності в середовищах обробки сигналів.Його адаптованість служить надійним партнером для вас, що прагнуть вдосконалити системи, забезпечуючи стабільне підключення та точне управління сигналами.

Серверна інфраструктура

Цей компонент сприяє спрощеній операціях в серверних інфраструктурах, пропонуючи пристосовані з'єднання, які активні для налаштувань високого попиту.Це надає вам широту для оптимізації конструкцій серверів з гнучкістю та масштабованість, що відповідає розвитковим вимогам з мінімальними модифікаціями обладнання.

Мережеві маршрутизатори

PCF8575 відіграє підтримуючу роль у маршрутизаторах мережі, розширюючи програму та підключення пристроїв.Допомагаючи розвитку маршрутизаторів, орієнтованих на надійність та пристосованість, це допомагає створити складні рішення, які ефективно керують збільшенням трафіку даних.

Пристрої персональних обчислень

У світі персональних обчислень цей розширювач вводу/виводу пропонує вам гнучкість для інновацій периферійних пристроїв та вдосконалень, не надто обмежуючись межами системної архітектури.Це заохочує творчість в дизайні обладнання, просуваючи доступні технології для ринку з ефективністю.

Побутова електроніка

На ринку швидкоплинних споживчих електроніки PCF8575 розширює функції пристрою без тягаря основних перероблень.Ця можливість дозволяє компаніям впроваджувати найсучасніші функції в компактних дизайнах, допомагаючи підтримувати конкурентну присутність у постійно розвивається галузі.

Системи промислової автоматизації

PCF8575 є важливим для промислової автоматизації, полегшуючи винятковий контроль та моніторинг процесів.Пропонуючи небезпечну зв’язок, він підтримує складне управління операціями, підвищення ефективності та скорочення простоїв у виробничих умовах.

Пристрої з обмеженими параметрами GPIO

Для пристроїв, обмежених дефіцитною доступністю GPIO, PCF8575 представляє революційне рішення шляхом розширення портів, що дозволяє покращити взаємодію з периферійними пристроями.Ця гнучкість надає ваш творчий кімнату для розробки інноваційних рішень, пристосованих до конкретних потреб користувачів.

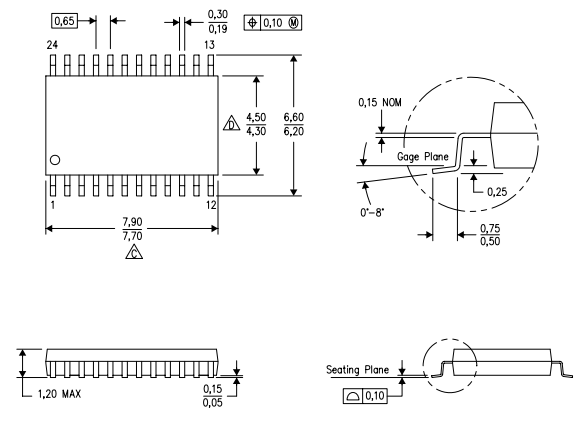

Пакет

Виробник

Texas Instruments (TI), штаб -квартира в Далласі, штат Техас, внесла неабиякий внесок як трейблейзер у напівпровідниковій галузі, головним чином в інтегрованих схемах.Відомий у всьому світі своїм інноваційним духом, TI глибоко вплинув на численний технологічний прогрес через свої прориви в аналоговій та вбудованій обробці.З часом компанія розширила свою велику колекцію патентів і забезпечила сильну присутність на ринку, що відображає його постійний потяг до досконалості та інновацій.Події в освіті та технологіях були сформовані різноманітною лінійкою продуктів TI, включаючи такі пристрої, як калькулятори, мікроконтролерів та багатоядерні процесори.
