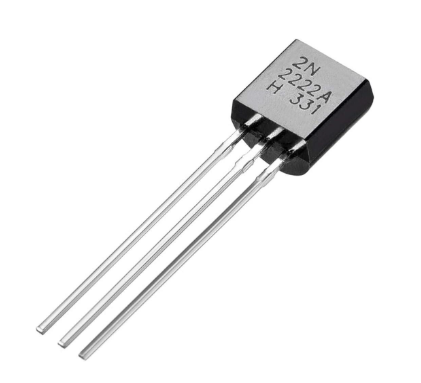

Вичерпний посібник з транзистора NPN 2N2222A NPN

Транзистор NPN 2N2222A виділяється наріжним каменем у світі сучасної електроніки, славиться своєю універсальністю, надійністю та широкими додатками.Від його вмілості в обробці помірних напруг та струмів до його безшовної інтеграції в різні схеми, 2N2222A заробив своє місце як кращий вибір для вас.Ця стаття копається у своїх ключових особливостях, конфігурації PIN, оперативних відмінностей та практичних додатків, пропонуючи всебічний посібник з розуміння його ролі у посиленні сигналів, управління завданнями комутації та рушійних інноваціях в електронному дизайні.

Каталог

Огляд транзистора NPN 2N2222A

Світ сучасної електроніки багато завдячує універсальним 2N2222A Транзистор NPN, який служить наріжним каменем у ролях як перемикач або підсилювач.Копаючи свій оперативний механізм, можна спостерігати серйозне значення обґрунтування його бази відповідним чином для підтримки відкритих станів колектора та випромінювача.Транзистор переходить до закритого стану після отримання базового сигналу напруги, демонструючи його діапазон посилення від 110 до 800. Цей широкий діапазон посилення підкреслює свою пристосованість, в той час як його здатність обробляти до 800 мА через свій колектор підкреслює свої міцні здібності енергії.Для оптимальної продуктивності він використовується для забезпечення того, що базовий струм залишається нижче 5 мА для ефективного зміщення.

Працюючи в області насичення, 2N2222A дозволяє значний потік струму, керуючи до 800 мА між колектором та випромінювачем, з типовим падінням напруги колектора-емітер близько 200 мВ та напругою базового випромінювача приблизно 900 мВ.Ці технічні характеристики роблять його ідеальним для живлення помірних навантажень, досягнення балансу між високоефективним та ефективним використанням потужності.У додатках, де енергоефективність є першорядною, ці особливості роблять 2N2222A практичним та надійним вибором.

І навпаки, відсутність базового струму приводить транзистор у область відсічення, позначену напругою базового випромінювання, близьким до 660 МВ.Цей перехід необхідний для запобігання потоку непередбачуваного струму, підсилюючи надійність транзистора в цифрових логічних схемах, де точний контроль OFF є серйозним.

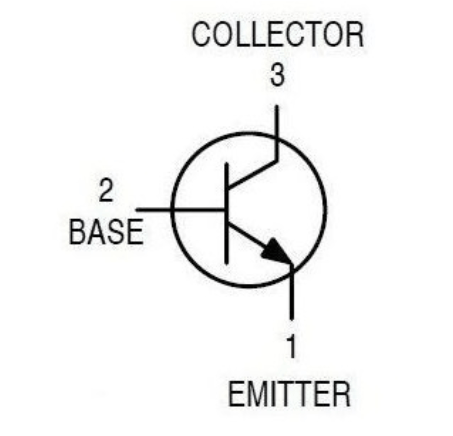

Деталі розкладу та конфігурації

Шпилька	Пінопласт	Опис
1	Випромінювати	Поточний стікає через випромінювача
2	Базовий	Контролює упередженість транзистора
3	Колектор	Струм протікає через колектор

2N2222A Transistor's атрибути та специфікації

Специфікація

Параметр	Специфікація
Тип	NPN BJT
Напруга колекторів (VCE)	40V
Напруга на основі колектора (VCB)	75 В
Напруга на основі випромінювання (VEB)	6V
Струм колектора (ІС)	800mA
Розсіювання потужності (PD)	500 МВт
Вигода (HFE)	100-300
Частота переходу (FT)	250 МГц
Пакет	До 18 (металева банка)

Атрибути

Означати	Опис
Висока швидкість	Підходить для високочастотних додатків.
Низька напруга насичення	Ефективно в комутації додатків.
Міцний дизайн	Може обробляти відносно високі струми за його розміром.
Широка доступність	Популярний і широко доступний компонент.
Універсальне використання	Застосовується як в лінійних, так і в комутаційних програмах.

Еквівалентні та замінники транзисторів

Еквівалентні транзистори

• 2N2907 (PNP)

• 2N3904(PNP)

• 2N3906 (PNP)

• S9014

• 2N4403

• MPS2222

• PN2222

• KN2222

• KTN2222

Замінники транзисторів

• BC549

• BC639

• BC547

• 2N2369

• 2N3055

• 2N3904

• 2N3906

• 2Sc520

Абсолютні максимальні рейтинги 2N2222A

Рейтинг	Символ	Всі типи	Одиниця
Напруга колектора	VГенеральний директор	50	VDC
Напруга на основі колектора	VCBO​	75	VDC
Напруга на основі випромінювання	VEBo	-6.0	VDC
Струм колекціонера	ЯC	800	шалений
Загальна розсіювання потужності @ ta = 25∘c	Pt	0,5 0,65 0,65	Ш
- 2N2221A, L;2N2222A, L (1)
- 2N2221AUA;2N2222UA (2)
- 2N2221AUB;2N2222AUB (1)
Діапазон температури роботи та зберігання	Топлак, Тstg	-65 до 200	∘C

Інтеграція універсального транзистора 2N2222A

Транзистор 2N2222A служить універсальним елементом у електронних схемах, що спрацьовує як перемикач, так і підсилювач.Його інтеграція значно залежить від того, наскільки добре вона включена в конструкцію схеми.Домінуючою до цієї інтеграції є основний резистор, який регулює струм, що протікає через основу, забезпечуючи безшовну роботу, захищаючи транзистор від потенційних пошкоджень.

Електричні характеристики базового резистора можна точно визначити за допомогою формули:

Rb = be/ib

У цьому рівнянні V_BE позначає напругу базового випромінювання, як правило, близько 0,7 В для транзисторів на основі кремнію.Ретельне розрахунок R_B не тільки стабілізує функцію транзистора, але й підвищує операційну ефективність та вірність до визначених меж ефективності.

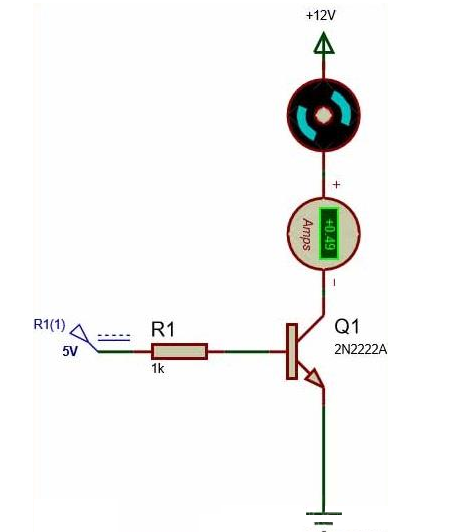

Щоб продемонструвати практичне застосування, подумайте про використання 2N2222A у керуванні двигуном, який вимагає 500 мА з джерела 12 В.Цей сценарій підкреслює здатність транзистора ефективно керувати конкретними навантаженнями струму, функціонуючи в межах його визначених специфікацій.Обчислення відповідного базового резистора є важливим для полегшення роботи двигуна, не порушуючи струм рейтингу транзистора.

Заявки

Транзистор 2N2222A знаходить корисність у широкому спектрі електронних підприємств, використовуючи свою роль як складного компонента.У світі аудіо- та радіочастотної ампліфікації він світить, а також спритно підсилюючи сигнали низької потужності з помітною вірністю звуку та мінімальним спотворенням, сприяючи довірі до середовищ, де домінуюча ясність.

Ампліфікація в аудіо та RF -системах

У межах аудіо рамків 2N2222A перевершує якість звуку та обсяг, переслідування, кероване бажанням неперевершеної слухової чистоти.Аналогічно, його присутність у радіочастотних умовах сприяє підтримці послідовного спілкування через спритне управління сигналами.Ви можете ретельно відкалібрувати схеми, щоб збалансувати посилення зі зменшенням шуму, втілюючи їх роль у складних електронних системах.

Перемикання операцій

Крім посилення, цей транзистор Adeptly керує функціями перемикання, контролюючи такі компоненти, як світлодіоди та реле з надійною продуктивністю.Його здатність плавно переходити між державами підкреслює її надійність у точних завданнях.У таких проектах, як автоматизоване освітлення, 2N2222A сприяє постійній роботі, що відображає оволодіння як тонкощів часу, так і функціональності.

Колиски та схеми часу

Вятельство 2N2222A поширюється на осцилятори та пристрої часу, де вона допомагає створити періодичні форми хвиль, корисні в безлічі електроніки.Він відіграє неабияку роль у встановленні частоти та стабільності коливань, наріжному камені в розробці комунікаційних пристроїв, що залежать від точних термінів.Продумано інтегруючись у коливальні конфігурації, це забезпечує оптимальні частотні виходи.

Покращення обробки сигналів

При обробці сигналів цей транзистор використовується для вдосконалення електричних сигналів, посилюючи їх корисність.Його адаптаційне розгортання підтримує чіткіший обмін даними, підкреслюючи його пристосованість та складні методи, які ви використовуєте, щоб підвищити вірність та надійність сигналу.

Навчальні інструменти та самі зусилля

2N2222A - це сприятливий вибір для навчальних занять та проектів самостійно, завдяки його доступності та прямому застосуванню.Ви можете отримати практичну інформацію, використовуючи його для побудови проектів від базових до передових рівня.Він мостить складні електронні концепції з практичною діяльністю, сприяючи інноваційній атмосфері навчання, де теорія відповідає практиці.

Упаковка та якості транзистора 2N2222A

Металевий кожух до-18 2N2222A підвищує його механічну міцність, посилюючи його здатність обробляти термічне розсіювання.Ця суміш відіграє певну роль у підтримці стабільної ефективності за різними оперативними сценаріями.

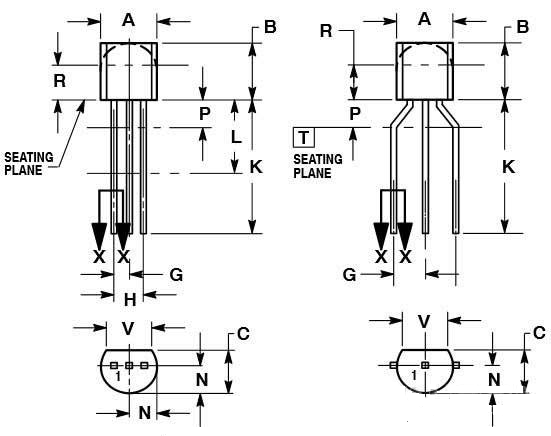

2D-моделі та розміри

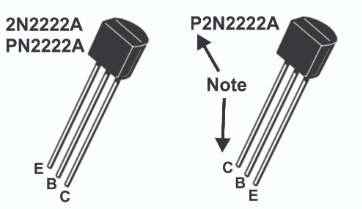

2N2222A проти 2N2222

Хоча обидва поділяють принципи проектування, 2N2222A відрізняє себе, керуючи підвищеною напругою та частотою, тим самим підвищуючи ефективність у завданнях швидкого перемикання та більш високих потребах напруги.Такі вдосконалення, як правило, призводять до надійної продуктивності ланцюга, особливо в складній електроніці, де звичайні транзистори можуть не вистачати.

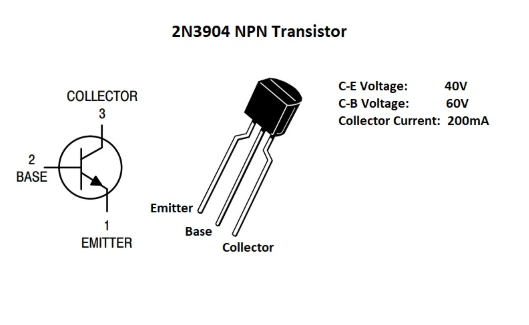

2N2222A проти 2N3904

Побудований для більш високих струму, 2N2222A є кращим у сценаріях з більшими потребами в електроенергії.І навпаки, 2N3904 сяє в енергетичних контекстах, зосереджуючись більше на збереженні енергії, при цьому все ще пропонуючи похвалу розсіювання потужності.Ця варіація використовується при розробці пристроїв, чутливих до енергоефективності, оскільки вибір транзистора може суттєво вплинути на довговічність та функціональність електронного продукту.

Плюси і мінуси

Профі

Транзистор 2N2222A отримує вдячність за свою виняткову швидкість та широку доступність.Його вражаюча універсальність дозволяє йому плавно функціонувати в безлічі додатків, включаючи перемикання та посилення, охоплюючи кілька технічних областей.Його дизайн сприяє гармонійній інтеграції в безліч ланцюгів, що робить його доступним для вас.Надійність, яку він пропонує, може підвищити ефективність проекту, мінімізуючи час, присвячений вирішенню проблем.Крім того, його доступність гарантує, що його присутність залишається помітною у навчальних проектах та прототипах, демонструючи його тривалу актуальність.Ця спільність у навчальних умовах ще більше посилює його прийняття та іскри творчості.

Мінуси

Незважаючи на те, що 2N2222A демонструє широкий спектр застосувань, він за своєю суттю обмежується роботою в середовищах малої потужності, зокрема для завдань, що потребують струмів до 800 мА.Отже, це виявляється неадекватним для високих потужностей, що потребує використання транзисторів, здатних обробляти більш високі струми для вимогливих операцій.Практичні приклади часто ілюструють важливість ретельного відбору на основі сили для запобігання несправностей схеми.Хоча це обмеження спонукає користувачів досліджувати альтернативні рішення, воно ненавмисно сприяє вдосконаленому розумінню управління живленням та вибору компонентів - проводить шлях для більш проникливих та продуманих електронних конструкцій.

Висновок

Транзистор 2N2222A ілюструє ідеальний баланс між простотою та продуктивністю, що робить його ключовим компонентом у незліченних електронних конструкціях.Його здатність обробляти помірні вимоги до потужності з надійністю та ефективністю цементувала свій статус як вибір як для професійних, так і для навчальних проектів.Незалежно від того, що посилюють сигнали, рушійні навантаження чи дозволяють точно перемикати, 2N2222A продовжує розширювати можливості просунути межі творчості та інновацій.Оволовуючи свої атрибути та інтеграцію, можна розблокувати свій повний потенціал, сприяючи просуванню в електронних системах, будуючи міцну основу в конструкції ланцюга.

PDF -таблиця

2N2222A ТАБЛИКИ:

Npn невеликі підсилювачі/комутатори.pdf.pdf
