Вичерпний посібник до 74LS74 подвійний фліп-флоп

У цій статті досліджується Flip-Flop 74LS74 D, ключовий компонент у послідовних логічних системах.Він підкреслює функціональність біста, що підлягають ІС, конфігурації PIN -коду, експлуатаційні характеристики та різноманітні програми в цифровій електроніці.Ви отримаєте уявлення про його роль у зберіганні даних, синхронізації та розширеній конструкції системи.

Каталог

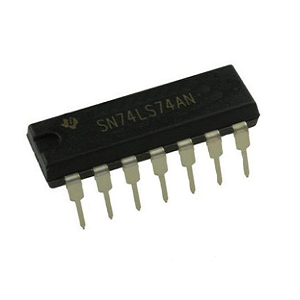

Огляд 74LS74 D-Type Flip-Flop

З 74LS74 Інтегрована ланцюг, подвійна крапка D-типу Flop-Flop, перевершує та змінюючи дані в цифрових електронних рамках.Він демонструє пристосованість, безперешкодно інтегруючись з різноманітними схемами, такими як CMOS, TTL та NMOS, що відображає його придатність для різноманітних електронних ландшафтів.Дизайн Flip-Flop дозволяє йому регулювати виходи на основі логічних рівнів, зняті під час низьких вхідних умов, демонструючи його знання в аналізі та реагуванні на вхідні сигнали.

Цей фліп-флоп адепто виходить і зберігає вхід D протягом фаз циклу годинника.Він спеціально зберігає стан на точному позитивному краю кожного тактового імпульсу.Ця точність у захопленні плекається в синхронних системах, де терміни підвищує продуктивність системи.Це надійне захоплення даних паралельно точності, що вимагається точністю інструментів у програмах часу або частотних програм, які вимагають непохитної узгодженості.

У макро шкалі можна провести паралелі між функцією 74LS74 у складних системах та синхронізацією, необхідною для оркестрування складних операцій.Тут точні терміни полегшують узгодженість та впорядкування ефективності.Можливість Flip-Flop надійно зберігати цілісність даних у циклах пояснює його широку корисність у різних цифрових додатках, включаючи зберігання даних у пам'яті комп'ютера та середовища.

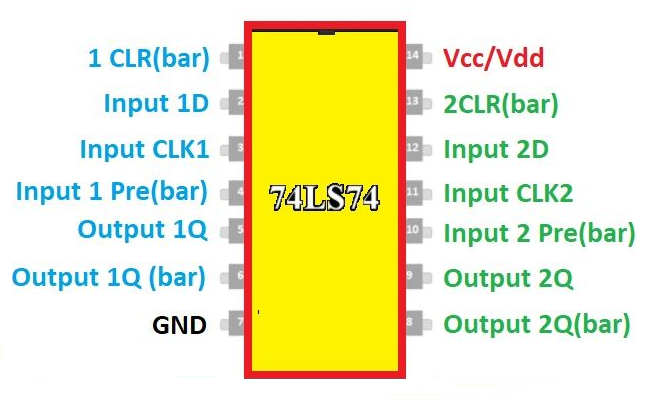

74LS74 Конфігурація PIN

Шпилька	Шпильковий символ	Пінопласт	Опис
5, 9	1Q / 2Q	Випуск	Вихідний штифт фліп -флопа
6, 8	1Q '(BAR) / 2Q' (BAR)	Додатковий результат	Перевернутий вихідний штифт Flip Flop
3, 11	1CLK / 2CLK	Вхідна штифта годинника	Ці шпильки повинні бути забезпечені тактовим імпульсом для фліп флоп
1, 13	1Clr (BAR) / 2CLR (BAR)	Чіткі дані	Скидає фліп -флоп, очистивши його пам'ять
2, 12	1d / 2d	PIN -код введення даних	Вхідний штифт Flip Flop
4, 10	1PRE (BAR) / 2PRE (BAR)	Попередній вхід	Ще один вхідний штифт для фліп -флопа.Також називають встановити шпильку
7	VSS	Земля	Підключений до землі системи
14	VDD/VCC	Напруга живлення	Посилює ІС, як правило, 5В

Особливості 74LS74

• працює на від 2В до 15 В.

• Швидкий час переходу сигналу 40NS.

• Працює при температурі від 0 ° С до 70 ° С.

• Виводить до 8 мА для помірних навантажень.

• Подвійні шльопанці D-типу з біполярними входами та випускними вихідами.

• Використання низької потужності, зменшення EMI.

• Ідеально підходить для цифрової логіки, зберігання даних та послідовних схем.

• Потрібно гарне теплове управління та правильне заземлення.

Застосування 74LS74

Регістри змін та пристрої управління

У ландшафті регістрів зсуву 74LS74 формує складні послідовності часу, що використовуються для ефективного управління потоками даних.Забезпечуючи плавну передачу даних та синхронізацію, це підвищує функціональність цифрових схем.Його точна обробка даних підвищує ефективність перетворення даних між послідовними та паралельними форматами.Проекти телекомунікацій часто залежать від цієї функції, щоб підтримувати цілісність даних та точність сигналу.

Пам'ять та буферизація

У архітектурах пам'яті 74LS74 не тільки зберігає біти даних, але забезпечує послідовність у процесах.Його роль буфера відіграє роль у виконанні завдань вводу-виводу, зберігаючи цілісність сигналу.Ця буферизація важливо для запобігання втрати даних у високошвидкісних обчислювальних контекстах.

Механізми

Зв'язкова ємність 74LS74 дозволяє їй надійно зберігати інформацію, зберігаючи важливість у державних пристроях.Ці механізми відіграють певну роль у збереженні системних станів під час силових циклів, що дозволяє системам точно перезапустити.У системах автомобільного управління, підтримка певних держав запобігає несправністю та підвищує безпеку.

Інтеграція в телевізори, комп’ютери та мережеві інструменти

Він допомагає виконувати різноманітні логічні операції для обробки та відображення сигналів.Мережеві інструменти отримують можливість одночасно керувати декількома шляхами даних одночасно, збільшуючи пропускну здатність та зниження затримки.

Еквіваленти 74LS74

• 74LVC2G80

• HEF40312b

Використання IC 74LS74

74LS74-це універсальний Flip-Flop типу D, відомий своїм швидким перемиканням та низьким споживанням електроенергії, що робить його ідеальним для синхронних завдань даних.Щоб забезпечити належну роботу, почніть з підтвердження того, що штифти VCC та GND правильно підключені для забезпечення стабільної потужності.Надійні з'єднання потужності важливі для запобігання проблем, спричинених перешкодами або нерівностями в постачанні.Вхід годин, розташований на PIN -коду 3, керує термінами зйомки даних.Коли годинник отримує високий сигнал, фліп-флоп фіксує дані.Сигнали годинника можуть бути отримані з мікроконтролерів (MCUS) або таймера 555, залежно від термінів схеми ланцюга.

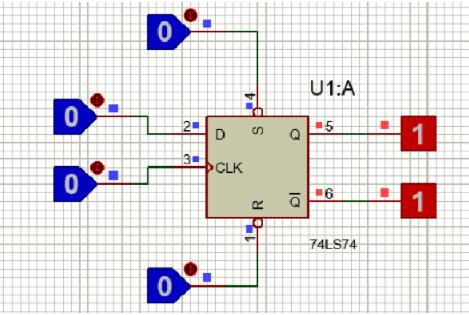

Функціональність скидання - ще одна важлива особливість 74LS74.Застосування високого сигналу до входів у скидання очищає зберігаються дані, можливості, корисні в системах, що потребують швидкого очищення даних.Правильне розміщення ліній скидання може оптимізувати операції та покращити загальну продуктивність системи.Для подальшого підвищення надійності важливо вирішити потенційну перешкоду сигналу за допомогою ефективних практик заземлення та стратегічної конструкції ланцюга.Ці заходи гарантують, що 74LS74 виконується послідовно, навіть у складних конфігураціях.Ви можете максимізувати ефективність та надійність 74LS74 у своїх конструкціях.На малюнку нижче показана інтегрована схема Flip-Flop 74LS74 D-FLOP, підключена в конфігурації, яка використовує його годинник та скидання входів для управління станами даних, демонструючи його застосування в цифровій логічній схемі.

74LS74 Flop Type Type

Pre (Bar)	CLR (бар)	Клиновий	Р.	Q	Q (BAR)
Л	H	X	X	H	Л
H	Л	X	X	Л	H
Л	Л	X	X	H	H
H	H		H	H	Л
H	H		Л	Л	H
H	H	Л	X	Q₀	Q₀ (бар)

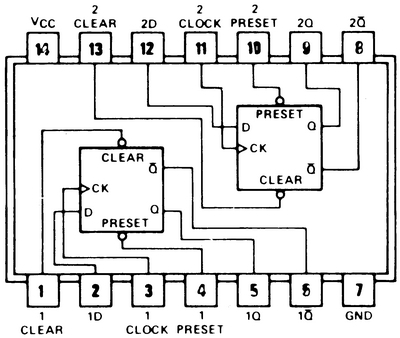

74LS74 Діаграма з'єднання

Переваги D-флопів

D Перельоти пропонують унікальну перевагу в дизайні цифрових ланцюгів шляхом ухилення від одночасних однакових вхідних станів.Цей аспект відіграє певну роль у запобіганням сигнальних расах та підтримці цілісності даних, особливо в системах, де терміни та послідовність підвищення продуктивності.D Flip-flops забезпечують узгодженість, фіксуючи лише один вхід на годинник, тим самим згладжуючи потік даних та мінімізуючи потенційні помилки метастабільності.Для дизайнерів впевнена стабільність потоку даних, що надається D Flip-flops,-це довірена функція для управління проблемами, які можуть поставити під загрозу комп'ютерні або мережеві системи.

Архітектура D-Flops забезпечує корисність як елементи затримки в складних композиціях.Використовуючи механізми із закритими, вони можуть бути відрегульовані для встановлення конкретних затримок, керуючи розповсюдженням сигналу з точністю.Цей навмисний термін є корисним для архітектур трубопроводів, які потребують даних для передбачуваного переходу декількох етапів.Можливість модулювати затримку допомагає у вирішенні проблем з перекосом годинника, які, якщо він не нагадує, може перешкоджати продуктивності ланцюга.

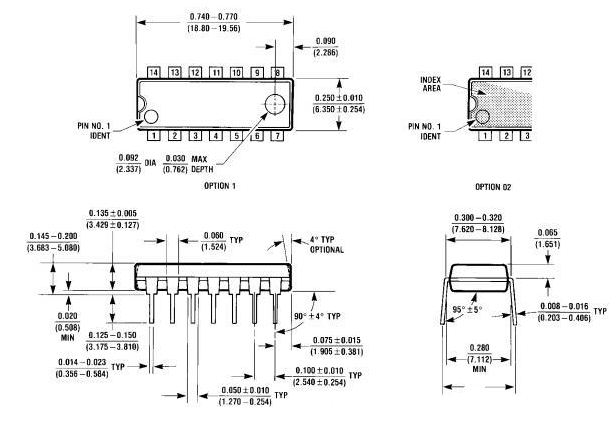

Пакет для 74LS74

Висновок

Перейк 74LS74 D-типу є важливим для управління даними з точністю в цифровій електроніці, забезпечуючи надійну синхронізацію та зберігання в різних додатках.Його універсальність та ефективність обробки та утримання даних роблять його цінним компонентом у створенні стабільних та функціональних електронних систем.Маючи можливість діяльності в різних умовах, зберігаючи цілісність сигналу, 74LS74 продовжує залишатися будівельним блоком у просуванні електронного проектування та впровадження.Його постійна актуальність та пристосованість у нових технологічних контекстах показують його значення в цій галузі.
