Вичерпний посібник з AD736 True RMS-T-DC Converter IC

Цей посібник досліджує інтегровану схему AD736, відомий своєю точністю у перетворенні справжніх RMS в напругу постійного струму.З можливістю обробляти різні форми хвиль, AD736 ідеально підходить для високоточних застосувань, таких як системи відновлюваної енергії та медичні пристрої.Ми висвітлюємо його технічні характеристики, використання та дизайнерські особливості, які роблять його важливим у сучасній електроніці.

Каталог

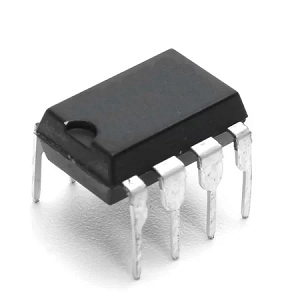

Що таке AD736?

З Ad736 є високо універсальною інтегрованою схемою, розробленою для точного справжнього перетворення напруги RMS-до DC, з мінімальним споживанням електроенергії та точним запасом ± 0,3 мВ та ± 0,3% для входів синусів.Його здатність обробляти різні форми хвиль, такі як імпульсні сигнали та синусоїди, керовані триаками, робить його ідеальним для посилення точних випрямляторів та адаптації до різноманітних електронних застосувань.Від систем відновлюваної енергії, що потребують точної обробки сигналів до пристроїв, що працюють на батареї, що виграють від низького споживання енергії, AD736 підтримує ефективність та надійність.Його точна архітектура корисна для таких галузей, як медичне та промислове обладнання.Поєднуючи компактну конструкцію, вдосконалену технологію та економічну ефективність, AD736 є прикладом сучасних тенденцій у багатофункціональній конструкції ланцюга, пропонуючи масштабовані рішення для точних застосувань.

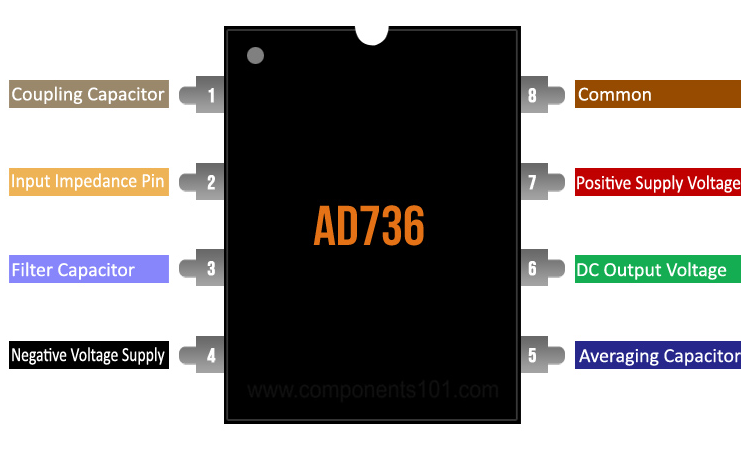

Конфігурація PIN -коду AD736

Шпилька	Пінопласт	Опис
1	CC	Конденсатор зчеплення
2	Він	Шпилька високого вхідного опору
3	CF	Підключіть допоміжний конденсатор фільтра з низьким пропуском від Випуск
4	-Вс	Негативна напруга живлення, якщо використовуються подвійні поставки, або Земля, якщо підключена до джерела однопоставленої
5	Квап	Підключіть тут конденсатор усереднення.
6	Випуск	Постійна напруга постійного струму.
7	+Проти	Позитивна напруга живлення.
8	Com	Загальний.

Особливості та технічних характеристик AD736

Функція/специфікація	Опис
Високий вхідний опір	10¹² ω
Низький вхідний струм зміщення	25 Па
Максимальна висока точність	± 0,3 мВ ± 0,3% читання
Перетворення RMS з факторами гребеня сигналу	До 5
Широкий діапазон живлення	+2,8 V, −3,2 V до ± 16,5 В
Низька потужність	200 мкА максимальний струм живлення
Буферизована напруга	Так
Зовнішні обробки, необхідні для точності	Ні
Струм у режимі очікування	Лише 25 мкА
Вихідний опір	8 кОм
Рейтинг ОЕД	500 V
Діапазон температури зберігання	–65 ° C до +150 ° C

Еквівалент для AD736

• Ad637

• Ad636

AD736 доступні пакети

8-свинцевий pdip

8-свинцевий PDIP виділяється завдяки його пристосовності, що робить його активом у прототипуванні та дрібному виробництві.Цей тип є кращим у налаштуваннях, де вручну встановлення, пряма заміна та тестування мають перевагу.Його стійкий дизайн вигідний на навчальних аренах та експериментальних лабораторіях, сприяючи швидким ітераціям та коригуванню без необхідності спеціалізованих інструментів.Доступність PDIP запалює відчуття досягнення в тих, хто налаштовує та вдосконалює їх конструкції, ще більше посилюючи його привабливість.

8-свинцевий cerdip

8-свинцевий Cerdip перевершує несприятливі умови, з його керамічною структурою, що забезпечує чудову стабільність температури та механічну стійкість.Ідеально підходить для сценаріїв високої надійності, таких як аерокосмічні та військові операції, він представляє непохитність та точність.Витримавши суворі середовища без втрати функції, роль Cerdip втілює тиху впевненість, повторюючи свій статус героя, що не вживає, у додатках, де стійкість заповітів.

8-провідний соєвий

Підходить для додатків, які надають пріоритет для меншого сліду та ефективного використання простору дошки, 8-провідна соки сяє в конструкціях, які вимагають мініатюризації та легкість.Його технологія на поверхневому монтажі прокладає шлях для гладкої електроніки та портативних пристроїв.Ця гладкість узгоджується з прагненням галузі прогресивно меншими, ефективнішими пристроями, тенденцією, що захоплює серця, які шукають інновацій без компромісів.

Використання перетворювача AD736 RMS-до DC

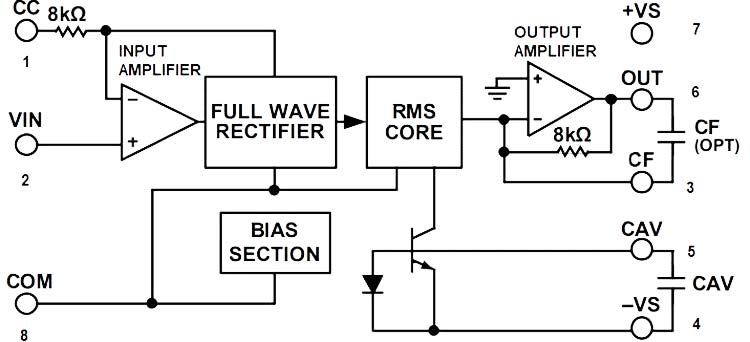

AD736-це універсальний і точний перетворювач RMS-до DC, призначений для перетворення сигналів змінного струму (AC) у відповідні виходи постійного струму (постійного струму), що забезпечує стабільну доставку живлення через резистор.Його внутрішня архітектура інтегрує такі компоненти, як підсилювач вводу, точний повноквильовий випрямляч, ядро ​​RMS та підсилювач виходу, який працює в унісон, щоб забезпечити плавне та точне перетворення RMS.Залежно від конфігурації, AD736 може діяти як середній рецензуючий перетворювач або як справжній перетворювач RMS-до DC.У середньому режимі реагування пристрій виправляє та фільтрує сигнал змінного струму для обчислення напруги, еквівалентної RMS, масштабуючи середнє значення.Малюнок нижче ілюструє функціональну блок-схему AD736, демонструючи його внутрішні модулі, включаючи вхідний підсилювач, повну хвилю, ядро ​​RMS та підсилювач виходу.Ця діаграма підкреслює логічний потік процесу перетворення RMS-до DC.

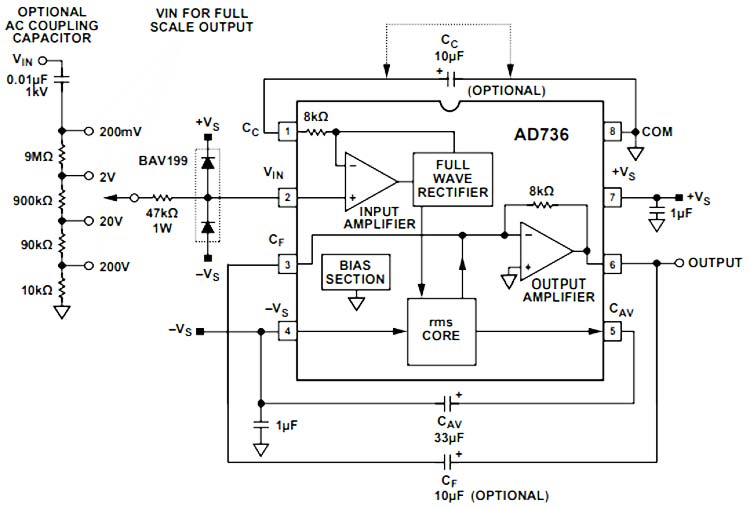

Інноваційна конструкція пристрою включає високий вхідний опір для мінімізації помилок завантаження, що робить його особливо підходящим для додатків, що вимагають точних вимірювань низької напруги, таких як оцінка напруг TAP 200 мВ.Зовнішні компоненти, як і резистори та діоди, можуть бути додані до захисту від сплеску напруги лінії змінного струму, підвищення міцності та надійності налаштування.Ви можете додатково налаштувати AD736 до конкретних програм, дотримуючись рекомендацій у таблиці даних, таких як коригування значень конденсаторів з’єднання або згладжування конденсаторів для зміни часу відповіді або підвищення продуктивності в унікальних умовах.Ця адаптованість робить AD736 ідеальним вибором для широкого спектру потреб вимірювання RMS.Нижче наведено детальну схему програми для AD736.Він включає додаткові зовнішні компоненти, такі як конденсатори з з'єднанням та захисні діоди, а також рекомендовані конфігурації для досягнення точної перетворення та захисту від напруги в різних сценаріях.

Застосування AD736

Точне вимірювання: Ідеально підходить для точного вимірювання несинусоїдальних напруг.Зазвичай використовуються в лабораторіях для точної перевірки даних під час експериментів.

Точні вольтметри: Powers Precision Voltmeters, що використовуються в навчальних та промислових умовах.Надійні та пристосовані до різноманітних потреб вимірювання напруги.

Багатометрів та універсальність: Підвищує мультиметрову функціональність для вимірювання різних параметрів поза напругою.Переважна для його компактного, багатофункціонального дизайну.

RMS, що працюють на акумулятор, до перетворення постійного струму: Енергоефективні для довгострокового використання в пристроях, що працюють на батареї.Відмінно підходить для польових робіт у віддалених районах з обмеженим доступом до електроенергії.

Середні програми реагування: Використовується в аудіо -тестуванні та вимірюванні потужності для послідовної продуктивності.Поліпшує якість звуку та підвищує надійність аудіозапису.

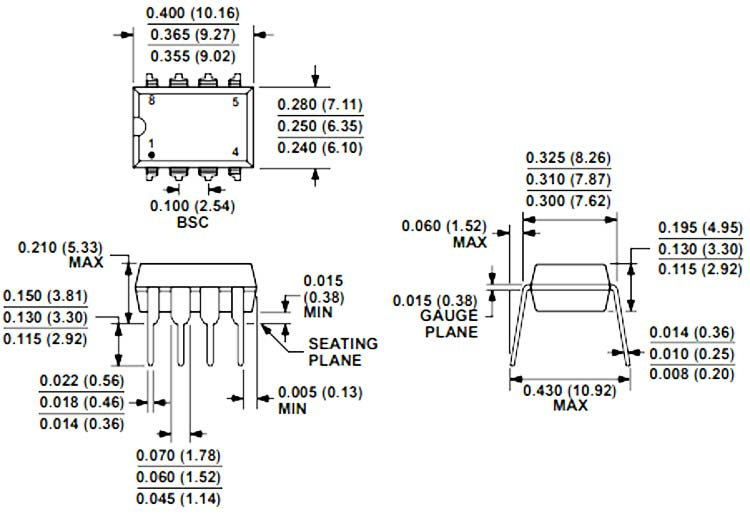

2D -модель та розміри AD736
