Вичерпний огляд лічильників вгору/вниз: Дизайн ланцюга та пояснили 74193 IC

У складному світі цифрової електроніки лічильники відіграють головну роль у послідовній конструкції ланцюга, що дозволяє точно підраховувати цифрові імпульси в різних додатках.Ці основні компоненти живляться від фліп-флопів (FFS), синхронізованих із сигналами годинника (CLK), забезпечуючи надійне тимчасове відстеження та обробку даних.Незалежно від того, що функціонування як окремі пристрої чи як основні частини великих систем, лічильники стали необхідним у цифровому дизайні.Серед різноманітних видів лічильників, лічильники вгору/вниз виділяються за їх унікальною здатністю рахувати в обох напрямках, пропонуючи неперевершену гнучкість та ефективність.У цій статті ми копаємося в механіці, додатках та значущості лічильників вгору/вниз, з прожектором на універсальному ІС 74193.Досліджуючи їх роль у фактичних системах та цифрових інноваціях, ми прагнемо надати вам всебічний посібник.

Каталог

Розуміння лічильника вгору/вниз

Лічильники вгору/вниз пропонують заплутаний метод підрахунку, що дозволяє здійснювати операції з подвійним спрямуванням на основі конкретних контрольних сигналів.Ці лічильники знаходяться в додатках, де потрібні підрахунок і вниз, як це спостерігається в TTL Technologies - як 74LS190 та 74LS191 - що адміністрально перемикають режими підрахунку у відповідь на їх вхідні директиви.

4-бітний двійковий лічильник вгору/вниз

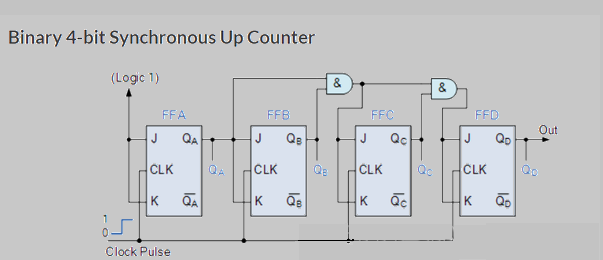

4-бітний лічильник уособлює двійковий підрахунок, вміло навігацію з 0000 до 1111 і циклічно циклічно.Часові імпульси керують механізмом збільшення в діапазоні 0-15, при цьому кожен галочок методично спонукає до наступного стану.

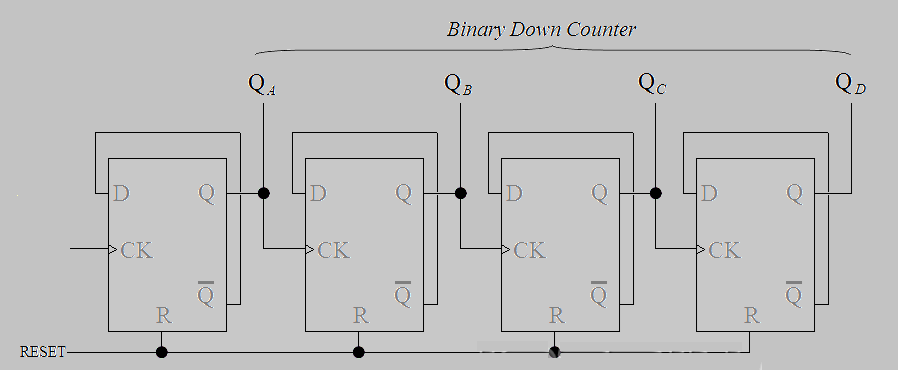

На відміну від цього, процес зменшення, що змінюється з 1111 до 0000, покладається на чотири трип-флопи типу D, активовані годинними краями.Інноваційне використання перевернутих механізмів зворотного зв'язку досягає гармонійної взаємодії результатів, підкреслюючи як творчість, так і точність.

Синхронний 3-бітовий лічильник вгору/вниз

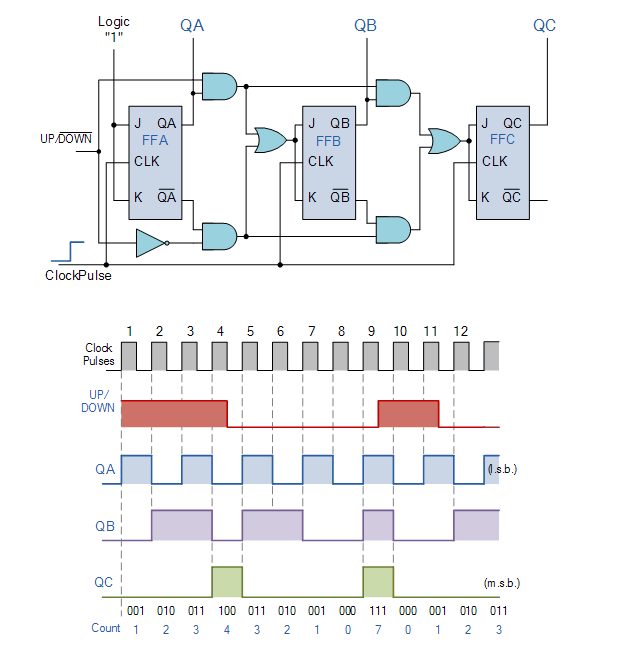

3-бітний синхронний лічильник, що використовує шльопанці JK, є прикладом ефективного підходу до підрахунку від 0 (000) до 7 (111) та назад.Його синхронна конструкція дозволяє проводити вдосконалений контроль над процесом підрахунку, де кожен перехід стану координується за точними командами введення.Ця функція підвищує точність підвищення рівня від 0 до 7, а також керуючи підрахунком від 7 назад до 0.

Проектування лічильника вгору/вниз

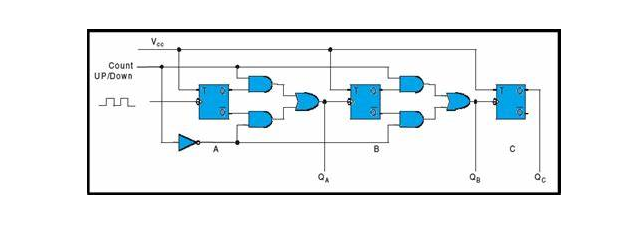

3-бітна лічильна схема виступає як ключовий елемент цифрового дизайну, що обслуговує різноманітні цілі підрахунку та термінів.Він послідовно використовує шльопанці (FFS) для визначення напрямку підрахунку-наведення або спуску.

У режимі вгору, кожен FF вирівнюється з входом тактового годинника, що виникає з попереднього виходу FF (Q), керуючи схемою в впорядкованому підйомі через бінарні стани від 000 до 111. Ця послідовність часто вважає користь у програмах, що вимагають точних термінівКонтроль, включаючи цифрові годинники та калькулятори, де точність викликає задоволення та надійність.

Перехід на режим зниження кількості вимагає розумного підходу, залучаючи зворотні вихідні виходи.Відхиляючись від простого переднього маршу, ця конфігурація перенаправляє кожен годинник FF для отримання сигналів від доповнення попереднього виходу Q FF.Отже, ланцюг підраховується в зворотному напрямку, від двійкового 111 назад до 000. Така пристосована функціональність виявляється в основному привабливою при розробці оборотних лічильників для зворотного відстеження в таких системах, як цифрові одометри та таймери декрементів - тонке задоволення від руху назад так плавно, як вперед, не можна не помітити.

Механіка лічильника вгору/вниз

Функціональність лічильника вгору/вниз покладається на вхід управління, який визначає його оперативний режим, диктуючи, чи підніметься підрахунок чи спуск.Суть його експлуатації полягає в безшовній синхронізації між виходом шльопанок (FFS) та контрольними сигналами, що впливають на наступні FFS.У додатках навіть найменше відхилення від ідеальних термінів може призвести до помилок підрахунку, підкреслюючи, наскільки динамічно саме координувати сигнал.

• Режим підрахунку

Держави	QC	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Режим відліку

Держави	QC	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

У типовій конфігурації три шльопанці зберігають 3-бітне цифрове значення, що дозволяє двійковому підрахунку від 0 до 7. Ви часто можете стикатися з проблемами, що підтримують надійність збережених значень, особливо при роботі з середовищем, переповненими електричним шумом або перешкодами.Для вирішення цих проблем часто використовуються додаткові методи синхронізації або фільтрації, що забезпечують збереження даних з цілісністю під час переходів.

Логічні ворота суттєво впливають на те, як спрямовані ці сигнали, гарантуючи, що лічильник відповідає його оперативним потребам.Вони керують потоком, щоб гарантувати, що в будь -який момент лише один стан - або збільшується, або зменшується, або зменшується.Розширені схеми можуть включати програмовану логіку, пропонуючи покращену адаптованість та динамічні коригування.Це вводить інтригуючий аспект: проектування лічильників з передбаченням майбутньої масштабованості може значно розширити їх корисність.

Вдосконалення динаміки імпульсу годинника за допомогою лічильника вгору/вниз

Лічильник вгору/вниз перетворює стани шляхом регулювання виходів фліп-флопа (FF) у відповідь на зміни пульсу тактового.

• У сценарії підрахунку підрахунку: підключіть початковий фліп-флоп до логіки 0, внаслідок чого він перемикається на країнах низхідних країв, посилюючи синхронізацію з системними цілями для безшовного потоку.Думки, отримані з досвіду дизайну цифрових ланцюгів, свідчать про те, що балансування цих перемикаючих дій може зменшити помилкові тригери, тим самим збільшуючи надійність з часом.

Популярний та гармонійний державний перехід

• У режимі зниження підрахунку: Підключіться до Logic 1, щоб увімкнути всі шльопанці, що призводить до плавного зниження з вищих станів.Цей метод можна уподібнити ретельно розмотуванню пружини, де точність та терміни забезпечують мінімальний механічний штам під час повернення до базової лінії.Ця композиція сприяє поступовому зниженню, поки не буде спонукана послідовність скидання.

Ефективне скидання циклу та забезпечення послідовності

Рутинні скидання відбуваються кожні вісім тактових циклів, забезпечуючи послідовну роботу.Рамка восьми циклу забезпечує визначену фазу для кожного зсуву стану, забезпечуючи, щоб кожна фаза була ефективно завершена до початку наступного.Зворотній зв'язок з практичних застосувань свідчить про те, що ці періодичні скидання запобігають накопиченню помилок, посилюючи оперативну рівновагу.

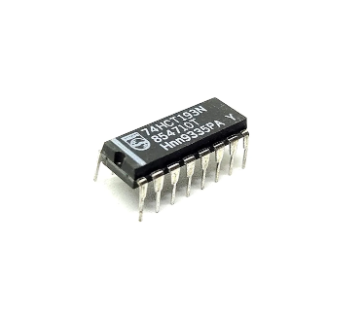

74193 Огляд лічильника вгору/вниз

З 74193 Інтегрований ланцюг, відомий як 4-бітний синхронний бінарний лічильник, адептично керує як вгору, так і вниз, підраховуючи функції.Його здатність обробляти підрахунок послідовностей до модулю з 16 піддається широкому масиву цифрових додатків.Цей ІС унікально розроблений з терміналами, спеціально для підрахунку вгору та вниз, поряд із головним скиданням та входом навантаження, що забезпечує легкість у налаштуванні початкового стану відповідно до різних потреб.

Архітектура ІС 74193 підтримує без особливих підрахунків спрямованості.У цифрових пристроях вибір між підрахунком вгору та вниз підвищує пристосованість системи.Кожна операція підрахунку точно узгоджується з тактовим імпульсом, що робить його надійним вибором для складних систем, де терміни є сутністю.Для вас ця синхронізація може бути стратегічним фактором у забезпеченні послідовного виконання послідовностей.

Ключовою особливістю цього ІС є головне скидання, яке дозволяє негайно скинути всі біти - функцію, яку часто розгортається під час запуску або під час випрямлення помилок.Крім того, вхід навантаження розширює свою корисність, дозволяючи вам встановлювати заздалегідь визначені початкові підрахунки, дозволяючи ступінь персоналізації, необхідної в різних цифрових контекстах.Така персоналізація стає базовою в сценаріях, коли пристрої проходять регулярну ініціалізацію або потребують спеціального поводження під час перебоїв.

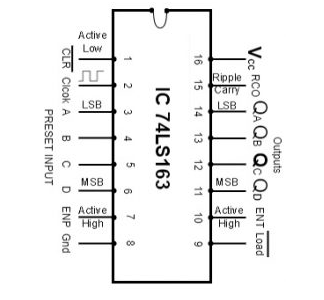

Конфігурація PIN

Номер PIN -коду	Пінопласт	Опис
Шпилька 1	Clr	Введення активного низького зниження.
Шпилька 2	Клиновий	Вхідний сигнал годинника.
Шпилька 3	A (LSB)	Попередньо встановлено дані.
Шпилька 4	Б	Попередньо встановлено дані.
Шпилька 5	C	Попередньо встановлено дані.
Шпилька 6	D (MSB)	Попередньо встановлено дані.
Шпилька 7	Енп	Активний високий вхід, позначений ENP.
Шпилька 8	Gnd	Заземлений штифт.
Закладіть 9	Навантаження	Вхід навантаження активного низького рівня даних.
Закладіть 10	Витяг	Активний високий вхід, позначений ENT.
Шпилька 11	QD (MSB)	Вихідний отвір.
Шпилька 12	QC	Вихідний отвір.
Шпилька 13	QB	Вихідний отвір.
Шпилька 14	QA (LSB)	Вихідний отвір.
Шпилька 15	RCO	Ripple переносить вихідний перехід від 0 до 1.
Шпилька 16	VCC	Вхідна штифта живлення.

Особливості

Означати	Опис
Частота CLK	Працює з частотою CLK 32 МГц.
Використання потужності	Використання електроенергії обмежене на рівні 93 МВт.
Тип лічильника	Функціонує як 4-бітний модуль-16 лічильник вгору/вниз.
Попередньо встановлені входи	Постачається з доступними попередньо встановленими входами.
Програмування	Особливості синхронного програмування.
Пульсація носити	Має внутрішню пульсацію для ефективного підрахунку.
Переносити вихід	Пропонує перевезення, придатне для каскадування N-бітів.
Час поширення	Може похвалитися час розповсюдження 14 нс.

Побудова лічильника вгору/вниз з IC 74193

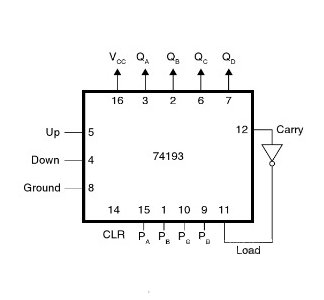

Комплекс 74193 IC, визнаний своїми пристосованими функціями підрахунку, є цінним компонентом у цифрових системах для забезпечення універсальних завдань підрахунку вгору/вниз.У макеті ланцюга PIN-16 підключений до VCC, щоб забезпечити ІС оперативною потужністю.Чіткі шпильки обґрунтовані стратегічно, що діє для скидання лічильника, коли це потрібно, допомагаючи підтримувати надійність та продуктивність системи.

Бінарні дані входять в ІС через шпильки PA, PB, ПК та PD.Відповідні бінарні виходи можна отримати у QA, QB, QC та QD, що забезпечує оброблені підрахунки, які в основному корисні для таких завдань, як схеми часу та частоти, що вимагають високої точності.

Напрямок підрахунку, будь то збільшення чи зменшення, контролюється за допомогою спеціалізованих входів годин.Ця здатність дозволяє динамічно регулювати послідовність підрахунку ІС, підвищуючи його гнучкість у різних додатках.Використовуючи ІС у практичних сценаріях, це домінує, щоб ретельно формувати пульс і вирішувати проблеми з шумом, щоб уникнути неправильних підрахунків, забезпечуючи надійно.

Порівняльний аналіз лічильника вгору та вниз

Вгору	Вниз
Лічильник вгору відходить від "0" до його максимальної межі	Лічильник вниз починається з його пікового значення і спускається до '0'
Він рахує події у висхідній послідовності	Він рахує події в низхідній послідовності

Сильні сторони та обмеження лічильників вгору/вниз

Сильні сторони

Лічильники вгору/вниз надають різноманітні переваги, особливо у світі Інтеграція у високошвидкісні системи.Їх пряма структура Flip-Flop сприяє легкому зв’язку, що часто призводить до економічно ефективних варіантів цифрових пристроїв, де мінімізація складності є пріоритетною. Можливість рахувати в обох напрямках - нагоди, так і вниз - надає універсальність, виявляючи користь у таких програмах, як цифрові годинники або лічильники подій, де бажаний підрахунок двонаправлених. Крім того, їх функціональність світить у тестових системах, що використовуються для підтвердження логічних сигналів.Практичні програми цінують їх Нескладний дизайн, що забезпечує простішу налагодження та обслуговування, пропонуючи для вас неабияку перевагу на завданнях вирішення проблем та оптимізації.

Обмеження

Незважаючи на сильні сторони, лічильники вгору/вниз відображають особливі обмеження, особливо щодо точності на підвищених частотах. У міру зростання швидкості оперативних швидкостей вони можуть зіткнутися з неточностями, створюючи проблеми в системах, які надають пріоритет високої надійності. Ці неточності часто походять від опори на синхронізацію зовнішньої годинника, що може спеціально вимагають додаткових ланцюгів фліп-флопа.Такі вимоги можуть Збільшити складність схеми та запровадити потенційні затримки часу.Більше того, під час управління складними бітовими системами, Будь -які затримки, пов’язані з лічильниками, можуть посилити, впливає на загальну продуктивність системи.Отже, ви можете часто вивчати альтернативні рішення або додаткові компоненти для пом'якшення цих ефектів, спираючись на їх стратегії на вдосконалених методах синхронізації.Навігація на ці компроміси вимагає продуманої оцінки системних потреб та того, як такі елементи можуть впливати на продуктивність, часто спрямовуючи вас на стратегічні вдосконалення дизайну, пристосовані до конкретних вимог додатків.

Використання лічильників вгору/вниз

Автоматичні лічильники

У світі системної інженерії, яка вимагає ретельного контролю, лічильники вгору/вниз вводять корисну особливість: автоматичне коригування напрямку підрахунку в межах встановлених меж.Ця пристосованість підтримує бездоганний перехід між підрахунком вперед і назад.Така функція стає особливо цінованою в автоматизованих умовах, де рух відстеження в обох напрямках глибоко впливає на ефективність роботи.Наприклад, промислова робототехніка використовує цей атрибут, щоб забезпечити точність після досягнення їхніх меж.

Годинникові роздільники

У цифрових електронних системах лічильники вгору/вниз значно сприяють виготовленню годинників, які вміють модулювати частоту годинникових сигналів.Ця модуляція сприяє побудові сигналів часу, які є ключовими для руху різноманітних компонентів на різних частотах в інтегрованій системі.Пропонуючи годинники різної швидкості, ці лічильники відіграють головну роль у синхронізації різноманітних процесів, тим самим задовольняючи унікальні потреби системи.

Системи управління парковкою

У міських просторах задушили трафік, лічильники вгору/вниз пропонують динамічні рішення через системи управління паркуванням.Методично збільшуючи кількість підрахунку за допомогою входу кожного транспортного засобу та зменшуючи його після виходу, ці лічильники забезпечують своєчасні оновлення на доступних місцях для паркування.Цей фактичний механізм відстеження підтримує ефективне використання інфраструктури паркування, зберігаючи ваш досвід.

Частотне розподіл

Для завдань, що стосуються частотного розподілу в мережах комунікації, лічильники вгору/вниз виявляються надзвичайно вигідними через їх низький шум та зменшення споживання електроенергії.Ці лічильники допомагають в ретельному підрозділі та управлінні частотами, що дозволяє розміщувати кілька каналів у мережі.У середовищах з великою обробкою сигналів використання таких лічильників забезпечує мінімальні перешкоди, підтримуючи цілісність та якість сигналів зв'язку.

Асинхронний декадальний підрахунок

Лічильники вгору/вниз дозволяють асинхронним декадальним підрахунком, що використовується для додатків, де операції відбуваються незалежно від глобальних годин.У асинхронних системах ці лічильники забезпечують надійний підхід до досягнення підрахунку бази-10, видатних пристосованості без втрати точності.Їх утиліта світить у системах, що працюють у різних умовах, плавно регулюючи без жертви точності.

Висновок

Ця стаття копається в складному дизайні та експлуатаційні аспекти лічильника вгору/вниз, зосереджуючись на ІС 74193.Відомий своїми можливостями подвійного підрахунку - як висхідних, так і спускаючих - у нього є різноманітні програми, від складних систем паркування до складних завдань розподілу частоти.У міру зсуву технологічних ландшафтів глибоке розуміння цих компонентів може сприяти інноваціям та підвищити ефективність.Утиліта лічильника вгору/вниз виходить за рамки звичайних додатків, заходить у автоматизовані системи, де точні механізми підрахунку підвищують ефективність.Наприклад, у динамічних рішеннях управління трафіком такі лічильники відіграють головну роль, інтегруючи фактичні дані для оптимізації потоку.Використання універсальності пристрою дозволяє виконувати проблеми в різних секторах з індивідуальними стратегіями.З специфічних галузей розуміння точна реалізація цих лічильників може значно підвищити продуктивність системи.
