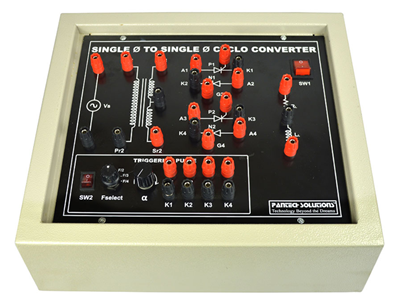

Малюнок 1. Циклоперетворювач
Циклоконвертор — це прямий перетворювач живлення змінного струму в змінний, який змінює частоту вхідного джерела змінного струму без використання проміжної ланки постійного струму.Він перетворює потужність змінного струму фіксованої частоти в вихід змінного струму змінної частоти, що підходить для певних вимог до навантаження.Цей тип перетворювача безпосередньо обробляє форму вхідного сигналу для створення нижчої або високої вихідної частоти.Циклоперетворювачі широко використовуються в системах, які потребують плавної та безперервної зміни частоти.Вони особливо корисні в додатках із високою потужністю, де важливий ефективний контроль частоти.Основною функцією циклоконвертора є забезпечення керованої потужності змінного струму на бажаній частоті, зберігаючи при цьому синхронізацію з джерелом живлення.
• Широкий діапазон вихідних частот
Циклоперетворювачі можуть генерувати вихідні частоти, нижчі або вищі за вхідну.У більшості практичних випадків вихідна частота значно нижча, як правило, менше однієї третини вхідної частоти.Ця гнучкість дозволяє точно контролювати живлення змінного струму, що подається на навантаження.Регульований діапазон частот робить циклоконвертори придатними для додатків із змінною швидкістю.
• Несинусоїдальний вихідний сигнал
Форма вихідного сигналу циклоконвертора не є чистою синусоїдою, а складається з сегментованих частин вхідного сигналу.Це призводить до спотворення форми сигналу, яке включає гармонійні компоненти.Якість вихідного сигналу залежить від точності керування та шаблонів перемикання.Часто потрібна додаткова фільтрація для покращення гладкості форми сигналу.
• Високий вміст гармоній
Циклоконвертори за своєю природою створюють значні гармонійні спотворення через формування форми сигналу.Ці гармоніки можуть впливати як на навантаження, так і на систему живлення.Гармоніки можуть призвести до додаткового нагріву, шуму та зниження ефективності електрообладнання.Щоб мінімізувати їхній вплив, необхідна правильна система.
• Висока потужність керування
Циклоконвертори здатні працювати з великими рівнями потужності, що робить їх придатними для важких промислових застосувань.Вони зазвичай використовуються в системах мегаватного масштабу, де потрібне надійне перетворення електроенергії.Конструкція підтримує високі значення струму та напруги.Це робить їх надійними для вимогливих електричних середовищ.
• Пряме перетворення потужності
Оскільки циклоконвертори не використовують проміжний каскад постійного струму, вони пропонують пряму передачу енергії від входу до виходу.Це зменшує потребу в громіздких компонентах накопичувачів енергії, таких як конденсатори або котушки індуктивності.Відсутність ланки постійного струму спрощує певні аспекти конструкції системи.Це також забезпечує ефективну роботу на низьких частотах.

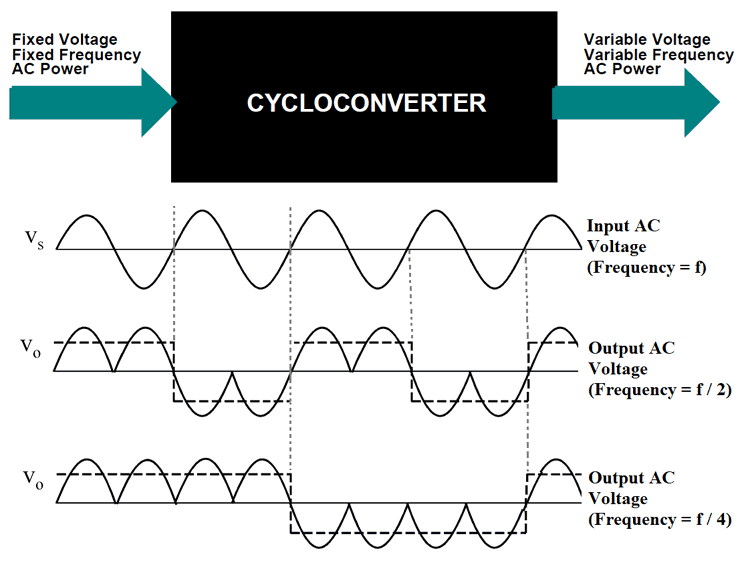

Рисунок 2. Принцип роботи циклоконвертора
1. Обробка вхідного джерела змінного струму: циклоконвертер отримує вхідне джерело живлення змінного струму з фіксованою частотою, яке служить вихідним сигналом для перетворення.Цей вхідний сигнал постійно контролюється, щоб визначити його миттєву полярність напруги.Система готується до виділення певних сегментів цієї форми сигналу для генерації вихідного сигналу.Вхідний сигнал діє як базовий еталонний сигнал для всіх дій перемикання.Під час цього процесу не відбувається проміжного перетворення постійного струму.
2. Кероване перемикання тиристорів: Тиристори запускаються під точними кутами запалювання, щоб контролювати, коли струм протікає через ланцюг.Регулюючи ці кути спрацьовування, перетворювач вибирає певні частини вхідного сигналу.Ця вибіркова провідність дозволяє лише певним сегментам проходити до виходу.Час перемикання визначає ефективну вихідну частоту.Для підтримки стабільної роботи необхідний точний контроль.
3. Сегментований вибір сигналу: замість того, щоб передавати всю форму вхідного сигналу, циклоконвертер поєднує кілька сегментів з різних циклів.Ці сегменти впорядковані для формування нової форми сигналу з іншою частотою.Позитивні та негативні частини вибираються по черзі для побудови вихідного сигналу.Результуюча форма сигналу приблизно відповідає бажаному вихідному сигналу змінного струму.Цей процес створює ступінчасту або модульовану форму сигналу.
4. Формування вихідної частоти: вихідна частота визначається кількістю вхідних циклів, які використовуються для формування одного вихідного циклу.Наприклад, поєднання кількох вхідних циклів може призвести до нижчої вихідної частоти.Перетворювач ефективно розтягує або стискає період хвилі.Це забезпечує плавну зміну частоти без переривання потоку потужності.Вихід залишається синхронізованим із вхідним джерелом живлення.
5. Безперервна генерація хвилі: циклоконвертер безперервно повторює процес вибору та перемикання, щоб підтримувати стабільну форму вихідного сигналу.Вихідна напруга відповідає контрольованому шаблону на основі послідовності спрацьовування.Це гарантує, що навантаження отримує постійне живлення змінного струму з необхідною частотою.Процес діє вчасно з мінімальною затримкою.Стабільність залежить від точного синхронізації та координації комутаційних пристроїв.
Циклоперетворювачі класифікуються залежно від того, вища чи нижча вихідна частота вхідної.
1. Підвищувальний циклоконвертер
Підвищувальний циклоконвертер — це тип перетворювача змінного струму в змінний, який створює вихідну частоту, вищу за вхідну.Він збільшує частоту шляхом перегрупування частин вхідного сигналу для формування коротших вихідних циклів.Цей тип використовується рідше через практичні обмеження в досягненні стабільного високочастотного виходу.Якість вихідної форми сигналу стає більш спотвореною зі збільшенням частоти.Складність управління також зростає з вищими вихідними частотами.Через ці обмеження підвищувальні циклоконвертори рідко застосовуються в промислових системах.Вони в основному використовуються для спеціальних або експериментальних цілей.
2. Понижуючий циклоконвертер
Понижуючий циклоконвертер - це перетворювач, який генерує вихідну частоту нижчу за вхідну.Це досягається шляхом поєднання кількох вхідних циклів для формування єдиного вихідного циклу.Цей тип широко використовується, оскільки він забезпечує стабільний і контрольований низькочастотний вихід.Формою сигналу легше керувати порівняно з конфігураціями зі збільшенням.Знижуючі циклоконвертори зазвичай реалізуються в системах великої потужності.Вони пропонують надійну роботу для додатків, що вимагають змінного керування низькою швидкістю.Це робить їх найбільш практичним і поширеним типом.
Циклоконвертори також класифікуються на основі того, як струм протікає між групами перетворювачів.
1. Циклоперетворювачі режиму блокування
Циклоконвертер у режимі блокування – це тип, у якому одночасно проводить лише одна група перетворювачів.Це означає, що позитивна або негативна група активна, але не обидві одночасно.Неактивна група повністю блокується, щоб запобігти циркуляції струму.Такий підхід спрощує загальну структуру схеми.Це зменшує потребу в додаткових компонентах, що обмежують струм.Перемикання між групами ретельно контролюється для підтримки належного формування виходу.Робота в режимі блокування зазвичай використовується завдяки його простій реалізації.
2. Циклоперетворювачі циркулюючого струму
Циркуляційний струмовий циклоконвертер — це тип, у якому обидві групи перетворювачів можуть проводити одночасно.Це дозволяє струму циркулювати між позитивною та негативною групами.Для контролю та обмеження циркулюючого струму використовується реактор.Ця конфігурація забезпечує більш плавні переходи між станами провідності.Це допомагає підтримувати постійний струм у навантаженні.Система працює з покращеною неперервністю форми сигналу.Типи циркуляційного струму використовуються в програмах, які вимагають стабільної продуктивності.

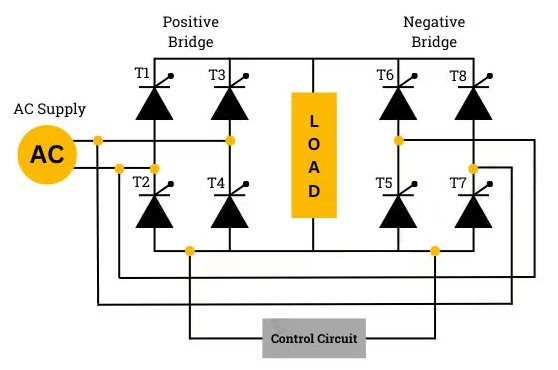

Малюнок 3. Схема циклоперетворювача
• Тиристори (SCR)
У схемі використовується кілька тиристорів, розташованих у вигляді моста для керованого перемикання.Ці напівпровідникові пристрої діють як керовані перемикачі, які регулюють потік струму.Кожен тиристор запускається в певний час для формування форми вихідного сигналу.Вони справляються з високими рівнями напруги та струму в системі.
• Позитивний і негативний перетворювальні мости
Схема складається з двох основних мостових груп: позитивного і негативного перетворювачів.Кожна група відповідає за створення відповідних частин вихідного сигналу.Ці мости працюють по черзі або одночасно в залежності від режиму.Вони утворюють основну структуру циклоконвертора.
• Схема керування
Схема керування генерує імпульси запалювання для тиристорів на основі бажаної вихідної частоти.Це забезпечує точний час і синхронізацію з джерелом вхідного сигналу.Блок управління визначає, які тиристори проводять в будь-який момент.Він відіграє ключову роль у підтримці стабільної роботи конвертера.
• Вхід живлення змінного струму
Вхід змінного струму забезпечує джерело напруги для перетворення.Він постачає енергію, яка безпосередньо обробляється у форму вихідного сигналу.Вхід зазвичай є однофазним або трифазним джерелом змінного струму.Його частота служить еталоном для генерації вихідного сигналу.
• навантаження
Навантаження підключається до виходу циклоконвертора і отримує перетворену потужність змінного струму.Він може бути резистивним, індуктивним або заснованим на двигуні залежно від застосування.Характеристики навантаження впливають на струм і продуктивність системи.Правильний підбір забезпечує ефективну роботу.
• Пряме перетворення змінного струму на змінний без з’єднання постійного струму
• Підходить для застосування з високою потужністю
• Забезпечує плавний вихід низьких частот
• Усуває потребу у великих компонентах зберігання енергії
• Здатність витримувати високі струмові навантаження
• Забезпечує постійний контроль частоти
• Високі гармонійні спотворення на виході
• Складні вимоги до управління та комутації
• На практиці обмежений діапазон вихідних частот
• Потрібні великі та громіздкі компоненти
• Низький коефіцієнт потужності в деяких умовах
• Збільшення вартості та складності системи
1. Промислові моторні приводи
Циклоконвертори зазвичай використовуються для керування великими двигунами змінного струму в промислових середовищах.Вони забезпечують регульовану вихідну частоту для регулювання швидкості двигуна.Це забезпечує плавну роботу при змінних умовах навантаження.Вони важливі в процесах, які вимагають точного регулювання швидкості.
2. Системи електричної тяги
У залізничних системах циклоконвертори використовуються для приводу тягових двигунів.Вони дозволяють ефективно контролювати швидкість і крутний момент двигуна.Це покращує ефективність прискорення та гальмування.Вони широко використовуються в електровозах і системах метро.
3.Цементні та сталеливарні заводи
У важкій промисловості, наприклад у виробництві цементу та сталі, використовуються циклоконвертери для великих обертових машин.Ці системи потребують стабільної низької швидкості робота при високих навантаженнях.Циклоконвертори забезпечують надійну роботу в суворих умовах.Вони підтримують безперервні промислові процеси.
4. Суднові рухові системи
Циклоперетворювачі використовуються в морському застосуванні для керування пропульсивними двигунами.Вони забезпечують змінну частоту живлення для ефективного контролю швидкості.Це покращує паливну економічність і маневреність.Вони підходять для великих кораблів і офшорних суден.
5. Прокатні стани
На прокатних станах для регулювання швидкості валків використовуються циклоконвертори.Це забезпечує послідовну обробку матеріалу та якість продукції.Система дозволяє точно регулювати швидкість прокатки.Він підтримує роботу з високим крутним моментом і низькою швидкістю.
6. Гірничодобувне обладнання
У гірничодобувних роботах циклоконвертери використовуються для приводу важких машин, таких як дробарки та конвеєри.Вони забезпечують надійне живлення в екстремальних умовах роботи.Це забезпечує безперервну роботу та продуктивність.Вони ідеально підходять для потужних, жорстких додатків.
|
Аспект |
Циклоперетворювач |
Інвертор |
|
Тип перетворення |
Прямий AC–AC
(одноступеневе перетворення) |
постійний–змінний струм
(двоступеневий: випрямляч + інвертор) |
|
Проміжний
етап |
Немає ланцюга постійного струму (0 В
шина постійного струму) |
Ланка постійного струму
зазвичай 300–800 В (LV) або >1 кВ (HV) |
|
Частота
контроль |
Вихід ≈ 0–30 Гц
(зазвичай ≤ 0,3 × вхідна частота) |
Вихід ≈ 0–400
Гц (промислові), до кГц в приводах |
|
Вихідна частота
Діапазон |
Обмежується
~10–30% вхідної частоти |
0 Гц до кількох
сто Гц (або вище) |
|
Якість сигналу |
THD зазвичай
20–40% |
THD зазвичай
<5% with PWM and filtering |
|
Гармонійний зміст |
Домінанта
низькі гармоніки (5-я, 7-ма і т.д.) |
Високочастотний
гармоніки (легше фільтрувати) |
|
Ефективність |
~85–92%
(оптимізований для роботи на низьких частотах) |
~90–98%
залежно від топології та навантаження |
|
Рівень потужності |
Зазвичай 1 МВт
до систем >50 МВт |
Від <1 кВт до
багатомегаватні системи |
|
контроль
Складність |
Висока (фаза
керування кількома тиристорами) |
Помірний
(цифрове керування на основі ШІМ) |
|
Розмір |
Велика площа
через трансформатори/реактори |
Компактний завдяки
високочастотна комутація |
|
Перемикання
Пристрої |
SCR
(тиристори), лінійно-комутовані |
IGBT/MOSFET,
самокомутовані |
|
Швидкість відгуку |
Повільно
(залежить від частоти лінії, десятки мс) |
швидко
(мікросекунди до мілісекунд) |
|
Вхідна потужність
Фактор |
Зазвичай низький
(0,5–0,8 відставання) |
Високий (0,9–0,99
з технікою контролю) |
|
Типовий
Додатки |
Великий
синхронні двигуни, прокатні стани, тяга |
VFD, поновлювані
енергія, ДБЖ, електроприводи |
Циклоконвертори забезпечують пряме перетворення частоти змінного струму в змінний, що робить їх дуже придатними для потужних додатків, які вимагають точного та постійного контролю вихідної частоти.Їхня робота базується на керованому перемиканні та сегментації сигналів, що підтримується такими ключовими компонентами, як тиристори та перетворювальні мости.Хоча вони пропонують такі переваги, як ефективний вихід на низьких частотах і високу потужність, вони також створюють проблеми, такі як гармонійні спотворення та складні вимоги до керування.
Будь ласка, надішліть запит, ми відповімо негайно.
Циклоконвертор безпосередньо перетворює змінний струм на змінний без зв’язку постійного струму, тоді як перетворювач частоти (як VFD) спочатку перетворює змінний струм на постійний, а потім назад на змінний.Циклоперетворювачі зазвичай використовуються для дуже потужних і низькочастотних програм.
Гармоніки виникають через те, що вихідний сигнал формується шляхом поєднання сегментів вхідного сигналу, а не генерування чистої синусоїди.Це сегментоване перемикання вводить частотні компоненти за межі основної частоти.
Циклоконвертори, як правило, не підходять для невеликого використання через їх розмір, складність і вартість.Вони в основному призначені для промислових систем з високими вимогами до потужності.
Кут запалювання визначає, коли тиристори вмикаються під час циклу змінного струму.Регулюючи цей кут, перетворювач контролює вихідну напругу та частоту.
Перетворювач безперервно відстежує форму вхідного сигналу та відповідно визначає час його перемикання.Це гарантує, що форма вихідного сигналу залишається узгодженою з вхідною частотою та фазою.
