DS1307 RTC Модуль: компоненти, програми та технічні характеристики

Цей посібник досліджує модуль DS1307 в режимі реального часу (RTC), елемент для точного ведення хронометражу в широкому діапазоні електронних систем.Зазвичай в таких пристроях, як комп’ютери та сервери, DS1307 забезпечує надійне управління часом через вбудований контролер, кварцовий кристалічний резонатор та осцилятор.У цьому посібнику ми вивчимо його внутрішній дизайн, ключові технічні особливості, методи взаємодії та програми, демонструючи, як він підтримує точність навіть при мінімальному споживанні електроенергії.

Каталог

Огляд модуля RTC DS1307

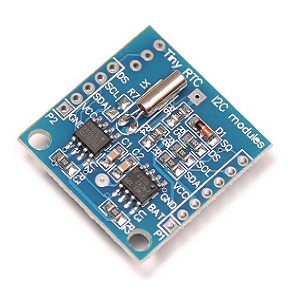

З DS1307 Модуль RTC пропонує надзвичайно ефективний варіант для підтримки точних вимірювань часу, інтеграції зв'язку I2C для максимізації функцій.Центральний у своїх можливостях, він має комплексний бінарний десятковий (BCD) годинник та календар у поєднанні з 56-байтовим неулітковим SRAM для ефективного збереження даних.Через автобус I2C ви можете отримати інформацію за секундами, хвилинами, годинами, днями, датами, місяцями та роками, надаючи почуття контролю за пошуком даних часу.Функція годинника/календаря BCD виготовлена ​​для спрощення подання та маніпуляцій за часом, забезпечуючи як точність, так і легкість у використанні.Включення 56-байтового SRAM підвищує його стійкість, пропонуючи відчуття безпеки, підтримуючи цілісність даних навіть під час втрат електроенергії, що дозволяє отримати додаткове визначене зберігання даних без турботи.Вдосконалена інженерія модуля підтримує автоматичні коригування на дат кінця місяця, включаючи розрахунки за рік, які піднімають тягар ручних виправлень у непрактичних умовах.Наявність 12-годинних та 24-годинних форматів, поряд із індикаторами AM/PM, дає відповідність різноманітними уподобаннями, що відображає пристосованість модуля.Видатним аспектом DS1307 є його потужність, що сприяє плавному переході до резервної потужності під час основних відключень електроенергії.Це забезпечує безперервний процес зберігання хронометражу, що підтверджує вигідне в додатках, де очікується пріоритет безперервності та очікується постійна надійність даних часу, наприклад, всередині вбудованих систем.

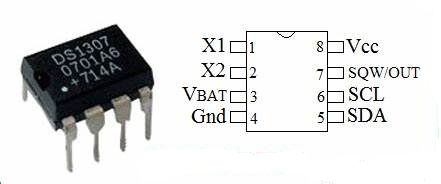

Конфігурація PIN -коду DS1307 IC

Шпилька	Пінопласт	Опис
Шпильки 1 і 2	X1, x2	Кришталевий генератор повинен бути об'єднаний до цих двох шпильок.
Шпилька 3	V-бат	Підключений до позитивного терміналу акумулятора;служить резервне вхідне постачання для нормальної 3В літієвої клітини для підтримки точного Тромони, коли основна влада втрачається.
Шпилька 4	Gnd	Заземлений штифт (негативний вхід живлення) RTC IC.
Шпилька 5	VCC	Позитивний вхідний штифт потужності з діапазоном від 3,3 В до 5,5 В.
Шпилька 6	SCL & SDA	SCL: Вхід годинника для зв'язку I2C, синхронізація Рух даних.SDA: PIN -код вводу/виводу для серійного інтерфейсу I2C.
Шпилька 7	SQW/OUT	Використовується для отримання частот квадратних хвиль (1 Гц, 4 кГц, 8 кГц, або 32 кГц) програмно.

Особливості та технічні характеристики DS1307 RTC

Функція/специфікація	Опис
Робоча напруга	5В
Тип пакету	Доступний у 8-контактному пакеті SOIC/DIP.
Інтерфейс	Двопровідний інтерфейс I2C.
Вихідний штифт	1 Гц вихідний штифт.
Споживання електроенергії	Споживає <500NA в режимі резервного копіювання акумулятора за допомогою Гасильатор біжить.
Ненулейна пам'ять	56 байт для зберігання даних.
Заздалегідь запрограмований час	Походить заздалегідь запрограмований з теперішнім часом.
Функції хрономах	Керує всіма функціями часу.
Дійсність компенсації	Дійсна до 2100 року.
Резервне копіювання акумулятора	Модуль підтримується акумулятором.
Сумісність мікроконтролерів	Забезпечує прості інтерфейси послідовного порту для більшості Мікроконтролери.
Виявлення живлення	Особливості автоматичного виявлення та перемикання живлення схема.

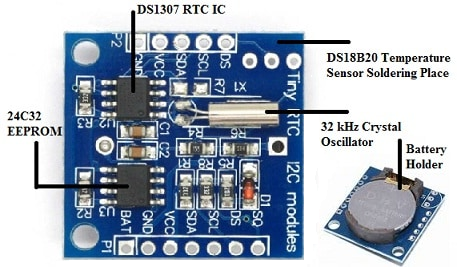

Компоненти модуля RTC DS1307

Інтегрована схема DS1307 RTC

Центральним для модуля є DS1307 RTC IC, який має завдання підтримувати точний час у численних програмах.ІТ -інтерфейси за допомогою протоколу I2C, полегшуючи прямий обмін даними з мінімальним кабелем, відображаючи часто бажану простоту в практичних програмах.IC пропонує операцію або в цілодобовому, або 12-годинному форматі з індикацією AM/PM, що задовольняє різноманітні потреби в часі.

Кришталевий генератор 32 кГц

Кристалічний генератор 32 кГц забезпечує постійну частоту, необхідну для точності часу.Хоча зміни температури можуть спричинити незначні зрушення, ними керуються методами компенсації температури, використовуючи емпіричну інформацію до точної налагодження.

24C32 Компонент EEPROM

Модл 24C32 EEPROM, модуль дозволяє здійснювати постійне зберігання налаштувань конфігурації.Використовуючи загальний автобус I2C з RTC, це підвищує ефективність комунікації.Вбудовування даних у апаратне забезпечення збільшує самостійність пристрою та експлуатаційну надійність.

Інкапсуляція акумулятора та 3В літію

Для забезпечення безперервного виконання часу під час перебоїв у потужності модуль включає власник акумулятора для літієвих клітин CR2032.Ця безперервність виявляє паралелі в резервних системах, які захищають цілісність даних та підтримують експлуатаційний потік, особливо в галузях, які вимагають стійкої функціональності.

Інтерфейс датчика температури для DS18B20

Модуль може вмістити датчик температури DS18B20 через необов'язковий порт.Моніторинг температури стає корисним у сценаріях, коли умови навколишнього середовища можуть впливати на точність часу.У промислових умовах такі дані приводять миттєві уточнення, забезпечуючи ефективність та точність у процесах.

Підключення DS1307 до Arduino Uno

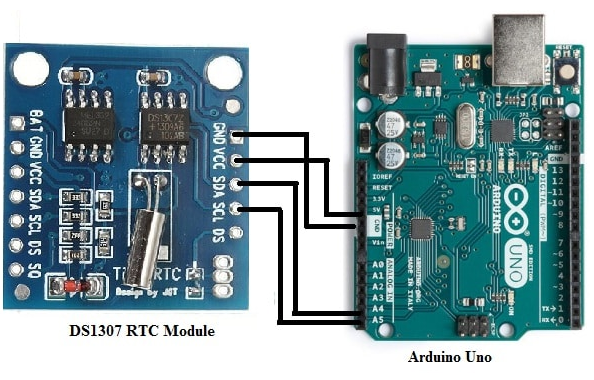

Щоб підключити модуль DS1307 в режимі реального часу (RTC) до Arduino Uno, виконайте ці прості кроки: пов'язуйте штифт SCL до A5, SDA до A4, VCC до 5В та GND до GND.Ця установка забезпечує надійне спілкування між модулем та Arduino.Перед програмуванням встановіть бібліотеку DS1307 Майклом Марголісом через Arduino IDE.Ця бібліотека забезпечує необхідні функції для легко управління обладнанням.Модуль DS1307 є неоціненним для проектів, що потребують точного ведення хронометражу, таких як реєстрація даних, планування або обробка даних.Він підтримує поточний час і дату послідовно, навіть під час відключення електроенергії, завдяки вбудованому резервному акумулятору.Щоб забезпечити плавне налаштування, використовуйте дошку для надійних та регульованих з'єднань, уникаючи коротких схем.Маркування проводів також може зменшити плутанину, особливо в більш складних проектах.

Після того, як обладнання буде готове, наступним кроком є ​​ініціалізація програмного забезпечення.Почніть з встановлення надійного серійного з'єднання, перевірки оперативного стану RTC та встановлення початкового часу, якщо це необхідно.Звідти постійно контролюйте час і відображайте його на серійному моніторі у читаному форматі HH: MM: SS для перевірки належного зв'язку між Arduino та модулем.Налагодження та тонка настройка на цьому етапі можуть значно впорядкувати процес розробки.Якщо виникають такі проблеми, як невірні дисплеї часу або помилки зв'язку, переконайтеся, що ваша бібліотека оновлена ​​та ретельно перевіряйте всі з'єднання.Усунення несправностей систематично тестування окремих компонентів по черзі може часто виявляти першопричину.Консультації з онлайн -форумів або ресурсів громади можуть забезпечити швидкі рішення загальних проблем.

Застосування модуля RTC DS1307

Цифрові годинники та пристрої з штампами

DS1307 широко використовується в цифрових годинниках та пристроях, що потребують точного ведення хронометражу.Наприклад, камери покладаються на нього, щоб додати точні часові позначки до зображень та відео, допомагаючи документувати події в хронологічній послідовності.Тайм-штамп також є чудовим у пристроях запису даних, таких як датчики навколишнього середовища, де точні записи необхідні для аналізу тенденцій та історичного відстеження.У системах відвідуваності DS1307 забезпечує надійне відстеження часу реєстрації/виїзду для підтримки точних журналів часу на робочих місцях та установах.

Зроби проекти та інтеграція мікроконтролерів

DS1307 RTC є улюбленим, оскільки його інтерфейс зв'язку I2C дозволяє легко поєднуватися з популярними мікроконтролами, такими як Arduino та Raspberry Pi.Проекти, такі як системи автоматизації домашньої автоматизації, будильники та носячі технології, часто включають цей модуль для його надійності та простоти.

Робототехніка та точні терміни

У робототехніці точність часу корисна для таких завдань, як синхронізація, координація датчиків та навігація.DS1307 надає точні сигнали годинника, що дозволяє роботам виконувати дії через конкретні проміжки часу та підтримувати точний контроль над їх операціями.Він зазвичай використовується в автономних роботах, безпілотниках та промисловій робототехніці для планування таких завдань, як збір даних датчиків, управління двигуном та уникнення перешкод з бездоганним терміном.

Сервери та розподілені системи

Модуль DS1307 RTC є надійним рішенням для серверів та розподілених обчислювальних систем, де потрібні синхронізовані терміни.Він допомагає в точному реєстрації даних, гарантуючи, що часові позначки відповідають на декількох пристроях.У розподілених системах він допомагає координувати дії між серверами, зберігаючи спільне відчуття часу.Системи безпеки також отримують користь від його точного часу.

Комунальні лічильники потужності

Комунальні компанії часто інтегрують DS1307 в лічильники електроенергії, щоб забезпечити точне виставлення рахунків та частуванні даних про споживання енергії.Реєструючи точний час, коли відбувається використання електроенергії, ці лічильники потужності забезпечують прозорий та надійний запис використання енергії.Це чудово в районах, де рахунки залежать від часу, наприклад, пікові та пікові швидкості електроенергії.

Ігрові пристрої

Сучасні ігрові консолі та портативні пристрої використовують DS1307 для внутрішньої функціональності годинника.Модуль дозволяє функціонувати на основі часу, такі як приурочені виклики, події або винагорода, які залежать від годинника.Наприклад, ігри з циклами на день-ніч або тригерами подій покладаються на DS1307, щоб точно відстежувати та керувати грою в грі.

GPS -одиниці та навігаційні системи

DS1307 використовується в GPS -підрозділах та навігаційних пристроях для підвищення їх функціональності.Часовий проміжок необхідний у GPS -системах для обчислення точних місць та координаційних сигналів від декількох супутників.DS1307 гарантує, що ці пристрої підтримують точні терміни, що безпосередньо впливає на якість та надійність навігаційних даних.

Медичні пристрої

Медичні пристрої часто залежать від точних термінів діагностики, моніторингу та реєстрації даних пацієнтів.Такі пристрої, як інсулінові насоси, монітори серцевих скорочень та портативні машини ЕКГ, включають DS1307 для точно відстежувати час для розкладів ліків, постійного моніторингу або зафіксованих даних про час.Його надійність забезпечує послідовно ці пристрої, покращуючи результати пацієнтів.

Розумні пристрої дому

У екосистемі Smart Home модуль DS1307 знаходить своє місце в таких пристроях, як термостат, системи освітлення та системи домашньої безпеки.Це дозволяє цим пристроям працювати на заздалегідь запрограмованих графіках, таких як вмикання або вимкнення вогнів у певний час, регулювання термостата протягом дня або автоматично включення/відключення сигналів сигналізації.Точні терміни підвищують ефективність та зручність використання цих систем.

Системи моніторингу навколишнього середовища

Датчики навколишнього середовища, які контролюють такі умови, такі як температура, вологість та якість повітря, використовують DS1307 для точних показань за часів.Ця користь від досліджень, кліматичних досліджень та промислових застосувань, де з часом необхідно відстежувати тенденції.Наприклад, у сільськогосподарських додатках він може допомогти контролювати вологу ґрунту або погодні структури, що дозволяє фермерам приймати обґрунтовані рішення на основі часу та історичних даних.

Промислова автоматизація

На фабриках та промислових установах DS1307 використовується в автоматизованих системах для планування та координації завдань.Машини, які потребують синхронізації, такі як конвеєрні ремені або робочі конвеєра, залежать від DS1307 для надійних термінів.Його використання в промислових умовах підвищує ефективність виробництва та забезпечує проведення операцій з точністю.
