DS1990A: Перевизначення безпеки та ефективності технологій зберігання та аутентифікації даних

У цій статті ми досліджуємо деталі дизайну Ібутона, його особливих фізичних особливостей та багатьох способів, якими він може бути використаний, наприклад, для контролю доступу та управління активами.Ми також обговоримо про модель DS1990A, акцентуючи увагу на її конкретних особливостях, практичному використанні та тому, як вона спілкується за допомогою протоколу 1-провідного.Незалежно від того, що ви зацікавлені в технологіях, працюєте в логістиці, чи просто цікаво про розумні пристрої, цей посібник дає корисну інформацію про те, як Ібутон підвищує безпеку та ефективність у різних ситуаціях.

Каталог

Концепція Ібутона

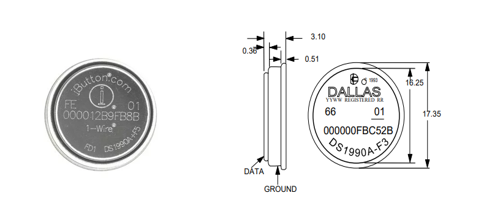

Ibutton, короткий для інформації про інформацію, функціонує аналогічно мікрочіпу смарт -карт, але пропонує відмінну особливість спеціалізованого корпусу.Цей сильний кожух, виготовлений з нержавіючої сталі, підвищує його придатність для вимогливих середовищ, з розмірами від 17,35 мм х 3,1 мм до 5,89 мм.Цей корпус товщиною 16 мм забезпечує стійкість пристрою, що робить його відповідним для різноманітного використання.

Можливість прикріплювати Ібутон до повсякденних предметів, таких як ключові ланцюги, кільця чи годинники, не тільки підвищує його зручність, але й тонко фіксує елементи людської рутини та прагнення до безшовної взаємодії з технологіями.Ця легкість вкладення відображає тугу щодо інтеграції та ефективності в щоденних завдань, будь то забезпечення доступу, управління активами чи запису даних.

Особливості DS1990a Ibutton

З DS1990a, розроблений Dallas Semiconductor (тепер Maxim Integrated), служить тегом Ibutton, що використовується для електронних реєстраційних номерів в автоматичних діагностичних системах.Цей невеликий пристрій включає в себе передбачуваний фабрик 64-бітний ПЗУ, який включає унікальний 48-бітний серійний номер, 8-бітний CRC та 8-бітний сімейний код.Передачі даних використовують протокол 1-Wire®, що вимагає лише однієї сигнальної лінії та циклу землі, забезпечуючи абсолютну відстеження.Його довговічна упаковка чинить опір пилу, вологи та вібрації.Фактор форми у формі кнопки дозволяє легко узгоджувати з головами зчитування/запису, полегшенням плавного кріплення до різних об'єктів, таких як контейнери, лотки та сумки.Логістичні компанії часто розгортають цей пристрій для відстеження поставок навіть у складних умовах.Системи управління складами отримують значні переваги, оскільки унікальний ідентифікатор Ibutton допомагає підтримувати точне відстеження запасів, зменшуючи помилки, спричинені введенням вручну.

Заміни та еквіваленти

• DS1920

• DS1972

• DS1982

• DS1991

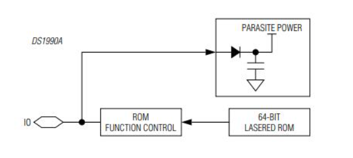

Функціональна блок -схема DS1990A

Компоненти DS1990a

Внутрішній ПЗУ

Внутрішній ПЗУ містить унікальний ідентифікаційний номер, хороший для операції DS1990A.Цей ідентифікатор використовується для додатків, що включають системи безпеки та ідентифікації завдяки його цілісності та унікальності.

Функціональний блок управління

Цей підрозділ регулює обмін даними між внутрішнім РОМ та зовнішніми пристроями, забезпечуючи ефективні протоколи комунікації.Працюючи поряд з іншими компонентами, функціональний блок управління допомагає полегшити безшовні операції та плавний потік даних.

Паразитарна схема потужності

Складається з паразитарних конденсаторів та випрямників, паразитарна схема дозволяє DS1990A функціонувати, не потребуючи прямого джерела живлення.Він ефективно збирає енергію з лінії даних, забезпечуючи функціональність пристроїв навіть у середовищах малої потужності.Ця функція перевершує сценарії, що вимагають мінімального обслуговування та високої енергоефективності.

Вкладення та підключення DS1990A

Clip DS9101

Кліп DS9101 розроблений для закріплення Ібутона надійним механічним інтерфейсом для стабільного фізичного з'єднання.Практикуючі часто зауважують, що стабільність цього з'єднання може здебільшого впливати на загальну надійність системи.

Зонд DS9092

Зонд DS9092 сприяє взаємодії DS1990A з мікроконтролами або схемами, що дозволяє легко інтегрувати в електронні системи.Ця підключення значно розширює застосування DS1990A у різних технологічних установах.

USB -адаптери (DS9490R та DS9490B)

Ці USB -адаптери, DS9490R та DS9490B, дозволяють підключити DS1990A до сучасних обчислювальних систем, ефективно подорожуючи розрив між традиційними апаратними та сучасними інтерфейсами.У польових додатках ці адаптери часто використовуються, забезпечуючи швидке та надійне підключення для оперативного успіху.

Заявки на DS1990a Ibutton

DS1990a Ibutton часто використовується для цілей адресного типу, забезпечуючи унікальний, легкодоступний 64-бітний ідентифікатор без функціональності запису.Завдяки своєму швидкому 5-мілісекундному часу зчитуванню та простим протоколом 1-провідного протоколу, пристрій вимагає фізичного контакту для роботи, що робить його добре підходить для різних додатків, де потрібні надійність та точність.

Збір даних

Ibutton - це загальний вибір у схемах збору даних.Його унікальний ідентифікатор гарантує точне відстеження точок даних у різних системах, як у промислових умовах для моніторингу продуктивності обладнання.Інтегруючи Ібутон, організації досягають високого рівня точності та надійності в широких операціях даних.

Контроль доступу

У системах контролю доступу відмінні особливості ідентифікації DS1990a iButton відіграють важливу роль.Його довговічність та пряме використання роблять його ідеальним для забезпечення та регулювання доступу до обмежених ділянок.Компанії часто вставляють ці ібуттонс у значки працівників або пропуски безпеки для полегшення процедур входу та посилення заходів безпеки.

Системи безпеки

Для програм безпеки унікальний ідентифікатор Ibutton пропонує додатковий рівень оборони.Фізичним контактом для аутентифікації ці Ібуттонс значно знижують ризик несанкціонованого доступу порівняно з бездротовими системами, вразливими до перехоплення сигналу.Це виявляється вигідним у захисті конфіденційної інформації та зон високої безпеки.

Контроль інвентаризації

Системи управління запасами отримують переваги точних можливостей ідентифікації Ібутона.Позначення кожного продукту Ibutton забезпечує безперебійне відстеження через різні етапи ланцюгів поставок.Ця інтеграція підвищує точність запасів, пом'якшує втрати та підвищує загальну ефективність роботи.

Серійне спілкування даних

DS1990a Ibutton також цінний у серійному спілкуванні даних.Його протокол 1-провідного забезпечення дозволяє простим підключенням та передачею даних, чудовим у середовищах, які надають пріоритет прості, надійні стандарти зв'язку для сумісності пристрою.

Ідентифікація продукту та ресурсів

Ibutton доводить невід'ємну частину процесів ідентифікації продуктів та ресурсів.Такі галузі, як виробництво та логістика, використовують ці ідентифікатори для впорядкування операцій, забезпечення контролю якості та ефективного управління ресурсами.Ці реалізації підкреслюють універсальність Ібутона та її позитивний вплив на операційну продуктивність.

Як DS1990A спілкується з хостовим пристроєм?

DS1990A використовує 1-провідний протокол для бездротового зв'язку з хост-пристроєм.Цей метод призначений для спрощення складності та підвищення надійності.Коли хост -пристрій ініціює запит, DS1990A відповідає, передаючи свій унікальний ідентифікатор (ID) разом з будь -якими відповідними даними.Потім хост-пристрій аутентифікується, порівнюючи отриманий ідентифікатор та дані з заздалегідь встановленими значеннями.Основною перевагою протоколу 1-провідного проводу є його використання лише одного сигнального провідного сигналу та наземної петлі, мінімізуючи потребу в широкому проводці.Це спрощення зменшує потенційні точки невдачі та знижує загальні витрати.Протокол 1-провідного за своєю суттю сильний, протистоячи загальному електричному шуму та перешкоді сигналу.Розгортання систем на 1-провідній основі часто виявляється економічно вигідним через нижчі витрати, пов'язані з проводкою та обслуговуванням.

Технічні характеристики DS1990a Ibutton

Специфікація	Цінність
Температура зберігання	-55 ° C ~ 125 ° C
Робоча температура	-40 ° C ~ 85 ° C
Робоча напруга	2,8 В ~ 6В
Максимальна вхідна низька напруга	0,3 вольт
Мінімальна вхідна висока напруга	2,2 вольт
Мінімальний час відновлення	1 США
Максимальний час зчитування даних	15 США
Вхід/вихідна раковина	20 мА
Типовий вхідний струм навантаження	0,25 UA

Як використовувати iButton за допомогою комп'ютера або мікроконтролера для отримання 64-бітного ідентифікаційного коду?

Щоб отримати 64-бітний унікальний ідентифікатор DS1990A, інтегрувати як апаратне, так і програмне забезпечення або з мікроконтролером, або з комп'ютером.Цей всебічний процес включає кілька кроків та компонентів, кожен з яких сприяє успішній ідентифікації та спілкуванні з пристроєм Ibutton.

Створення стабільних з'єднань потребує доступу до унікального коду Ibutton.Максим пропонує різні адаптери для полегшення цього взаємодії.Серед них, USB -адаптер DS9490R є популярним вибором.Він діє як міст між Ібутоном та хост -ПК, забезпечуючи точну передачу та прийом передачі даних.

Ефективна комунікація з DS1990A вимагає конкретних програмних засобів.Програмне забезпечення OneWireViewer, відповідний драйвер максимуму та середовище виконання Java (JRE), яке потрібно встановити для програмного забезпечення для належного функціонування в більшості систем Windows.

Працюючи з мікроконтролером, потрібно записати точний код управління, що дотримується протоколу зв'язку 1-провідного зв'язку, який використовується Ibutton.Платформи, такі як Arduino, Raspberry Pi або ESP8266, здатні читати 64-бітний ідентифікаційний код за допомогою конкретних бібліотек, розроблених для управління 1-провідним зв'язком.

Часті запитання [FAQ]

1. Як спілкується DS1990A?

DS1990A використовує 1-провідний протокол, метод серійного зв'язку, який дозволяє кілька пристроїв співіснувати на одній шині.Ця методика є економічно вигідною і мінімізує складність.Простота однопроводної шини, що переносить як дані, так і годинникові сигнали, може зменшити складність проводки.Ця установка економить простір в вбудованих системах, аспект, що оцінюється в точних та компактних конструкціях.

2. Який код Ібутона?

Код Ibutton включає сімейний код, серійний номер та контрольну суму.

Сімейний код: Дві найправніші цифри (01) позначають сімейний код Ibutton.

Чекова сума: Дві найменші цифри (90) виступають як контрольна сума, перевірка серійного номера та сімейного коду.

Унікальний серійний номер: Середня послідовність (00001BF2743A) - унікальний серійний номер Ібутона.

3. Як працює Ібутон?

Ibutton працює через його корпус з нержавіючої сталі, який служить інтерфейсом, що містить контакт з даними ("кришка") та контакт з землею ("база").Цей корпус, підключений до внутрішнього кремнієвого мікросхеми, полегшує надійні та міцні з'єднання при взаємодії з читачами чи іншими пристроями.Кожус з нержавіючої сталі пропонує фізичну міцність, що робить Ibutton придатним для суворих середовищ або мобільних додатків, де як стійкість, так і продуктивність можуть змінити будь -які значення.

4. Як я можу взаємодіяти з DS1990A за допомогою мікроконтролера?

Переплетення з DS1990A за допомогою мікроконтролера вимагає розуміння протоколу 1-провідного та відповідного бібліотеки програмного забезпечення.Однопровідний характер протоколу дозволяє прості налаштування з'єднання, зменшуючи проблеми встановлення та обслуговування.Послідовні та точні операції з даними гарантують, що мікроконтролер правильно читає та записує дані в DS1990A, процес, який може бути використаний у програмах, що вимагають надійної та точної обробки даних.
