Модуль DS3231 RTC пояснив: схема шпильки, специфікації та мікроконтролера

В епоху, коли точне виконання хронометражу є остаточним для технологічного прогресу, пристрої в режимі реального часу (RTC) з'явилися як необхідні компоненти в незліченних додатках.Від GPS -систем, які вимагають неперевершеної точності термінів до операцій серверів, які залежать від надійної синхронізації, модулі RTC лежать в основі функціональності сучасних систем.Ці пристрої, оснащені резервними копіями акумулятора, працюють безперешкодно навіть під час перебоїв у потужності, забезпечуючи безперебійне відстеження часу у серйозних сценаріях.Серед безлічі модулів RTC, DS3231 виділяється як ознака точності та надійності.Завдяки своєму генератору та вдосконалених ознаках, що компенсується температурою, він став улюбленим.Ця стаття копається в можливостях DS3231, демонструючи свою інтеграцію з платформами Arduino, вивчаючи його різноманітні програми та підкреслюючи технічні інновації, які роблять його наріжним каменем у проектах, чутливих до часу.

Каталог

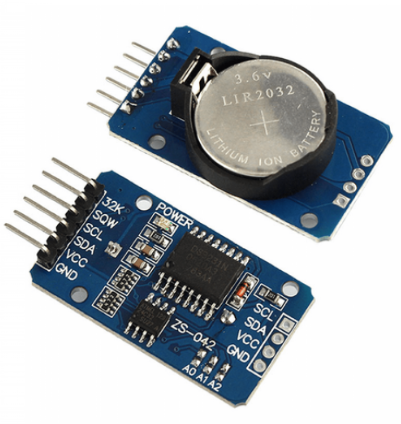

Огляд модуля RTC DS3231

З DS3231 Модуль RTC сяє з його винятковою точністю, заборгованою з компенсацією температури кристалічного осцилятора, вбудованого всередину.Його значення стає очевидним у непередбачуваних сценаріях, де переривання потужності може кинути виклик безперервності часу, але резервне копіювання акумулятора модуля без особливих зусиль підтримує свою роботу.Модуль захоплює час з ретельною увагою до секунд, хвилин та годин.Крім того, він надає вичерпні деталі календаря, включаючи день, місяць та рік, пристосовані до 12-годинних або цілодобових форматів.Резонатор на борту кристалічного кристала значно зменшує часовий дрейф, забезпечуючи незрівнянну консистенцію часу.

DS3231 виявляється необхідним у безлічі електронних проектів, що вимагають точного управління часом.Приклади включають системи реєстрації даних та програми для планування.Модуль гарантує, що діяльність проводиться надійно та пунктуально.Його співпраця з AT24C32 EEPROM розширює варіанти зберігання даних, додаючи до універсальності проекту.Ви можете оцінити цю комбінацію, що спрощує обробку даних та посилює точність.Ця синергія ілюструє глибоке розуміння включення вдосконалених функцій модуля, в кінцевому підсумку спрощуючи заплутані системи та відображати досвід, необхідний для ефективного управління модулями RTC.

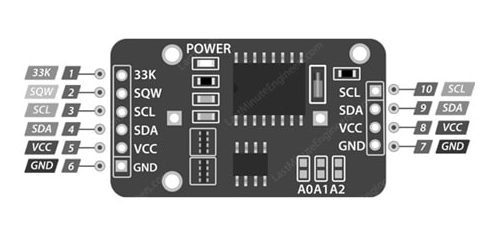

Конфігурація PIN

Пінопласт	Опис
33K	Це вихідний штифт, який забезпечує компенсовану температура та точний опорний годинник.
SQW	Забезпечує квадратну хвилю на різних частотах, а також служить сигналом переривання.
SCL	Шпилька серійного годинника (CLK), в основному використовується в I2c спілкування.
SDA	Пін -серійне дані, що використовується в зв'язку з I2c.
VCC	Штифт живлення модуля;Підключіть його до 3,3 В або 5 В.
Gnd	Заземлений штифт, який використовується для забезпечення спільної позиції.

Особливості та характеристики

Означати	Деталі
Операція напруги	Функції з низькими напругами
Скидання функціональності	Кнопка для скидання часу
Резервне копіювання акумулятора	Включає резервну копію акумулятора
Інтерфейс i2c	Двонаправлений, 400 кГц для швидкої передачі
Епром	32 байти для читання/запису та збереження даних
Режими RTC	Працює в 12-годинних або 24-годинних форматах
Перемикання джерела живлення	Автоматично перемикається з джерела живлення на інтеграл акумулятор
Квадратна хвиля	Програмований відповідно до необхідності
Інформація про хроном	Підтримує секунди, хвилини, години, дні, тижні, місяці, і роки
Тип пакету	16, 300 миль
Діапазон робочої температури	-45 ° C до -80 ° C
Максимальна напруга (VCC)	+0,3 вольт
Точність температури	± 3 ° C
Діапазон робочої напруги	2,3 В до 5,5 В
Резервний струм акумулятора	500 мА
Точність @ -40 ° C до 80 ° C	± 3,5 проміле
Точність @ 0 ° C до 40 ° C	± 2,0 проміле

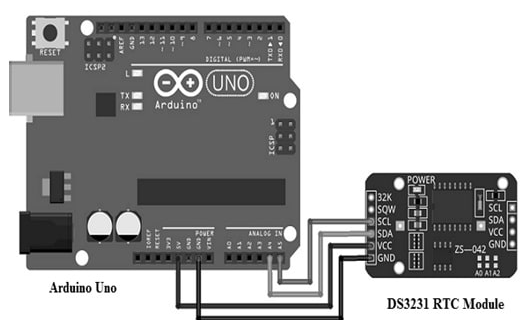

Безшовна інтеграція DS3231 з Arduino Uno

Досвід інтеграції модуля DS3231 з Arduino Uno схожий на задовольняючу головоломку, де кожен твір вирівнюється, щоб сформувати цілісну картину.DS3231 виділяється за його здатність відстежувати час з точністю, продовжуючи безперебійно галочати навіть тоді, коли зовнішня потужність відбиваються, на відміну від звичайних системних годин, які провалюються в такі моменти.

З'єднання

• Призначення PIN -коду: Інтеграція передбачає присвоєння штифтів A4 та A5 Arduino UNO до штифтів SDA та SCL на DS3231 відповідно.

• Потужність і земля: Створення потужності та землі так само просто, як зв’язок штифтів VCC та GND між пристроями.

Спілкування

• Протокол: Приймаючи протокол зв'язку I2C, модуль обіцяє ефективну передачу даних, сприяючи безшовному діалозі між компонентами.

Супровідний сценарій не тільки керує вами шляхом налаштування DS3231 з Arduino, але й приносить модуль до життя, оскільки він приносить час із спритністю.Збиваючись на спеціальні бібліотечні функції, він полегшує зв'язок I2C та красномовно мостить перетворення між бінарними десятковими (BCD) та стандартними десятковими форматами.Після завантаження цей сценарій перетворює Arduino на пильного хронометражу, демонструючи дані годинника фактично через серійний монітор.Що справді відрізняє DS3231, - це його непохитна точність у виконанні хроном, підтримуючи цю точність, навіть коли відокремлюється від його джерела живлення.Ця послідовна надійність передає впевненість у застосуванні за різноманітними сценаріями, що робить його не просто хронометром, а мовчазним свідком проходження моментів.

Використання модуля RTC DS3231

Модуль RTC DS3231 виконує численні ролі в ситуаціях, що вимагають точного управління часом.Його використання поширюється на особистих гаджетів, таких як ноутбуки, комп’ютери та смартфони, де воно вирівнює хронометраж з іншими обчислювальними функціями бездоганно.Для пристроїв, орієнтованих на збереження електроенергії, наприклад, мобільну електроніку, її ефективність споживання енергії робить його в основному придатним.Зокрема, його вмільність при взаємодії з швидким комунікаційним апаратом підсилює його застосування в портативних технологіях, включаючи GPS -системи.

Тромони в різних технологіях

Технологічний світ свідчить про універсальне застосування DS3231, що охоплює ігрові консолі та робототехніку.Ці сектори покладаються на ретельну точність часу, щоб підвищити стандарти продуктивності та покращити інтерактивний досвід.Лічильники корисних послуг використовують модуль для ретельного документації даних про споживання, допомагаючи вам у зусиллях управління енергією.

Проекти мікроконтролерів

Як ключовий елемент мікроконтролерів, особливо з платформами Arduino та Raspberry Pi, DS3231 гарантує, що операції, чутливі до часу, функціонують без перерви.Ви можете дотримуватися модуля з повагою до його надійності, вважаючи його основним компонентом як у навчальних умовах, так і в складних професійних проектах.

Системи, чутливі до часу

Системи, які працюють на небезпечні терміни - наприклад, як сервери та реєстратори даних - витягують величезну перевагу з точності DS3231.Послідовне узгодження з міжнародними часовими показниками корисно для цих застосувань.Модуль представляє бюджетну альтернативу для підтримки світових стандартів часу, що звертається до тих, хто шукає оптимальну точність часу.Його розгортання посилює функціональну здатність цих систем, що дозволяє покращити обробку та аналіз даних, що стає все більш динамічним у міру розвитку систем.
