Відмінності між LM2576 та регуляторами напруги LM2596

У цій статті порівнюються два загальних регуляторів напруги: LM2576 та LM2596.Ці компоненти використовуються для зниження більш високих напруг до більш безпечних рівнів для електронних пристроїв.Незважаючи на те, що вони служать подібними цілями, кожен має конкретні функції, що робить його краще підходить для певних проектів.Цей посібник допоможе вам зрозуміти, як вони працюють, що робить їх різними, і де можна використовувати кожен, щоб ви могли вибрати правильну для своїх потреб.

Каталог

Огляд регулятора напруги LM2576

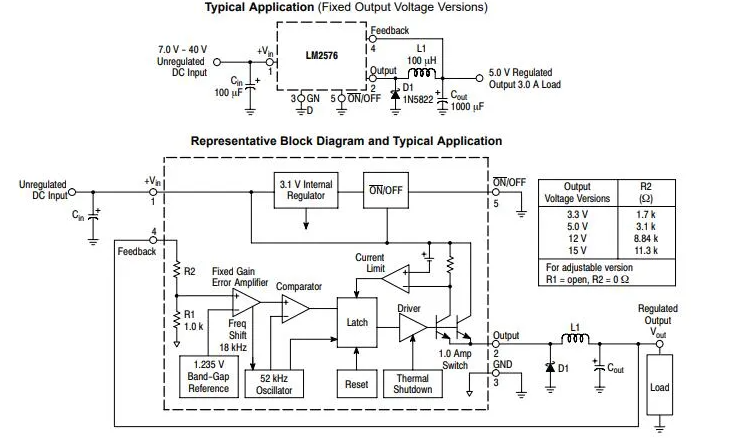

З LM2576Серія регуляторів напруги включає інтегровані схеми, розроблені як регулятори перемикання (Buck).Вони доступні в параметрах фіксованого виводу 3,3 В, 5 В та 12 В, а також регульована версія, яка може бути встановлена ​​між 1,23 В і 37 В.Ці регулятори здатні обробляти навантаження до 3A, зберігаючи стабільну лінію та регулювання навантаження.Завдяки вбудованій частотній компенсації та осцилятору з фіксованою частотою, вони мінімізують потребу в додаткових зовнішніх компонентах, що робить їх більш ефективними, ніж традиційні триденні регульовані лінійні регулятори.Ефективність також знижує розмір необхідних тепловідтів, а в деяких випадках взагалі усуває потребу в них.

Огляд регулятора напруги LM2596

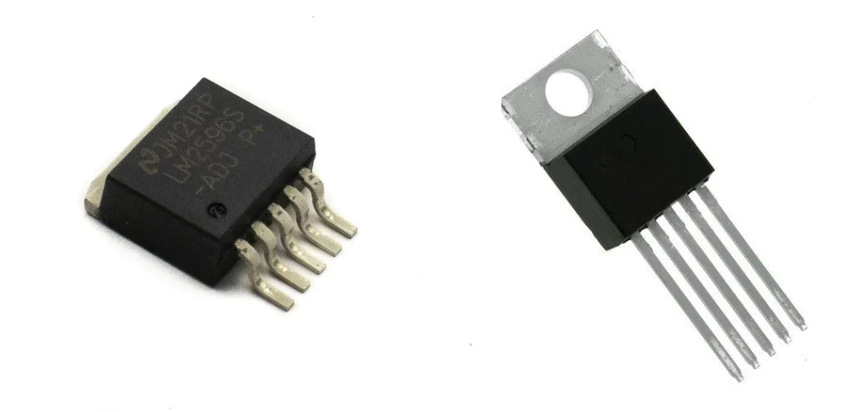

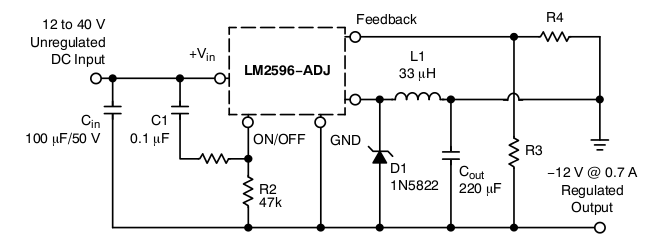

З LM2596 є універсальним регулятором напруги, розробленим спеціально для додатків для перемикання доларів.Він може обробляти до 3A навантаження, зберігаючи стабільні показники в умовах різної лінії та навантаження.Доступний у фіксованих варіантах виводу, таких як 3.3 В, 5 В та 12 В, а також регульована версія, вона пропонує гнучкість відповідно до різних вимог.Його дизайн зменшує потребу у зовнішніх компонентах, що робить його простим у використанні завдяки вбудованій частотній компенсації.Працюючи на частоті комутації 150 кГц, це дозволяє зробити менші та ефективніші компоненти фільтру, що призводить до більш компактної загальної установки.LM2596 доступний у пакетах з поверхневим встановленням на 5-кілик до-220 та до 263, що робить його пристосованим для ряду застосувань.

Особливості LM2576 та LM2596

Порівнюючи регулятори напруги LM2576 та LM2596, корисно розбити їх конкретні функції та програми.

Особливості LM2576

Регулятор напруги LM2576 відомий своєю надійною продуктивністю та чіткими особливостями.Він працює з фіксованим внутрішнім осцилятором, встановленим з послідовною частотою 52 кГц.Цей регулятор поставляється у двох варіантах упаковки: до-220 та до 263.Ви можете вибрати з фіксованих вихідних напруг 3,3 В, 5 В та 12 В, або використовувати його регульований діапазон, що охоплює від 1,23 В до 37 В.Крім того, він включає захисні механізми, такі як межа струму та термічне відключення.Маючи можливість вхідної напруги до 40 В, вона може використовуватися в різних додатках, забезпечуючи гнучкість для різних проектів.

Особливості LM2596

LM2596 пропонує стабільні показники в різних додатках.Він має толерантність до напруги виходу ± 4% та толерантність до частот генератора ± 10%.Цей регулятор може обробляти максимальний вихідний струм 3A і має блокування підпорядкування, щоб забезпечити послідовну роботу в визначеному діапазоні напруги.Подібно до LM2576, він доступний з фіксованими параметрами виводу 3,3 В, 5 В та 12 В, а також регульованим виходом.Діапазон робочої вхідної напруги становить 4,5 В до 40 В, і він може підтримувати мінімальну вихідну напругу 3,16 В.

LM2596 також підтримує постійний вихідний струм 3A та пікових струмів до 6,9А.Його частота перемикання 150 кГц дозволяє використовувати менші компоненти фільтру без шкоди для продуктивності.Цей регулятор доступний як у пакетах до-220, так і до 263, пропонуючи гнучкість для різних потреб в дизайні та робить його практичним вибором для додатків з високим струмом.

Діапазони вхідної та вихідної напруги

LM2576 пропонує діапазон вихідної напруги від 1,23 В до 37 В, тоді як LM2596 забезпечує регульований вихід з 1,25 В до 37 В, з мінімальним налаштуванням 1,25 В.Ця гнучкість робить обидва регулятори придатними для розробки схем живлення, де вам потрібно тонко налаштувати напругу, щоб відповідати потребам ваших компонентів.Ви можете легко відрегулювати напругу відповідно до різних вимог, роблячи ці регулятори надійним вибором для підтримки стабільної продуктивності на чутливих електронних пристроях.

Означати	LM2576	LM2596
Виробник	Мікрочіп -технологія	Техаські інструменти
Діапазон напруги	1,23 В - 40 В	1,25 В - 40 В
Вихідна напруга (макс)	37 В	37 В
Перемикання частоти	52 кГц	150 кГц
Функціонування	Знизити	Знизити
Фіксована частота	52 кГц	150 кГц
Параметри пакету	До-220, до-263	До-220, до-263
Параметри вихідної напруги	3,3 В, 5 В, 12 В, 15 В	3,3 В, 5 В, 12 В, Регульований
Особливості захисту	Захист обмеження струму, термічне відключення	Блокування підпорядкування, Захист від обмеження струму
Регульована вихідна напруга	1,23 В до 37 В	1,25 В до 37 В
Вхідна напруга	До 40 В	4,5 В до 40 В
Толерантність до напруги	± 4% толерантність, ± 10% частотна толерантність	± 4% толерантність, ± 10% частотна толерантність
Максимальний вихідний струм	3A	3A безперервний, 6,9А пік
Мінімальна вихідна напруга	-	3.16V
Блокування підпорядкування	Запобігає роботі до досягнення фіксованого порогового напруги	Забезпечує стабільну роботу в межах визначеного діапазону напруги

Застосування LM2576 проти LM2596

Застосування регулятора напруги LM2576

Регулятор напруги LM2576 обслуговує різноманітні програми, що робить його універсальним для численних налаштувань:

• Світлодіодні драйвери:

LM2576 використовується для регулювання потужності для світлодіодів, підвищення тривалості життя та функціональності освітлювальних систем.Це робить його придатним як для домашніх, так і для промислових умов.

• Постачання живлення:

Це допомагає перетворити мережу змінного струму на стабільну низьку напругу постійного струму, що робить її корисною для живлення мікроконтролерів, датчиків та модулів зв'язку.Його ефективність у мінімізації генерації тепла також звертається до додатків, орієнтованих на енергозбереження.

• Зарядні пристрої акумулятора:

LM2576 добре працює для зарядки свинцевих акумуляторів, що робить його чудовим вибором для автомобільних та резервних систем живлення, які потребують надійної продуктивності з часом.

• Електроніка транспортного засобу:

Він забезпечує постійне подачу напруги для критичних систем транспортних засобів, таких як інформаційно -розважальні, навігаційні та контрольні двигуни.Це сприяє загальній безпеці та ефективності сучасних транспортних засобів.

• Телекомунікації:

LM2576 підтримує послідовну напругу постійного струму для таких пристроїв, як базові станції та маршрутизатори, допомагаючи підтримувати стабільну комунікаційну інфраструктуру.

• Промислова автоматизація:

Регулятор забезпечує надійну потужність для управління системами, двигунами та приладами.Його довговічний дизайн робить його придатним для складних промислових умов.

• Пишна електроніка:

Він часто зустрічається в телевізорах, наборах, аудіо підсилювачах та домашній техніці, де він допомагає підтримувати ефективність та продуктивність експлуатації, забезпечуючи точне регулювання напруги.

• Системи відновлюваної енергії:

LM2576 ефективно регулює вихід із відновлюваних джерел, таких як сонячні батареї або вітрогенератори, оптимізуючи зарядку акумуляторів та розподіл живлення на різні навантаження, таким чином підтримуючи стійкі енергетичні рішення.

Застосування регулятора напруги LM2596

Регулятор напруги LM2596 також широко використовується в різних додатках, що робить його ефективним вибором у різних сценаріях:

• зарядка акумулятора:

LM2596 забезпечує точне регулювання напруги та струму, забезпечуючи безпечну та ефективну зарядку для різних типів акумуляторів, що робить його придатним для ряду застосувань.

• світлодіодне освітлення:

Це дозволяє точно контролювати яскравість та використання енергії в різних системах освітлення, чи то в будинках, підприємствах чи транспортних засобах, сприяючи кращому економії енергії та досвіду користувачів.

• Промислова автоматизація:

LM2596 забезпечує стабільну потужність детекторів, контролерів та іншої електроніки, що використовується в автоматизованих системах, що підтримує плавні операції та підвищує загальну надійність системи.

• Пишна електроніка:

Він зустрічається в таких пристроях, як аудіо обладнання, комп’ютери, планшети, смартфони та камери, де він забезпечує стабільну продуктивність та допомагає продовжити термін експлуатації акумулятора, забезпечуючи покращений досвід користувачів.

• Системи відновлюваної енергії:

LM2596 регулює напругу та струм з відновлюваних джерел, забезпечуючи ефективну зарядку акумуляторів та живлення різних навантажень, що заохочує використання зеленої технології та зменшує залежність від традиційних джерел енергії.

• Тесті та вимірювальні інструменти:

Він забезпечує точну потужність для таких інструментів, як мультиметри, осцилоскопи та генератори сигналів, що підтримують точні вимірювання в наукових та технічних галузях.

Висновок

Для завершення, і LM2576, і LM2596 є надійними регуляторами напруги з унікальними перевагами.LM2576 - це хороший вибір для стандартних додатків, тоді як гнучкість LM2596 та додаткові функції роблять його придатним для більш широкого спектру використання.Знання сильних сторін кожного допоможе вам вибрати правильний регулятор, гарантуючи, що ваші проекти працюють безперебійно та ефективно.

PDF -таблиця

LM2596 DATASHEETS:

LM2596.pdf

Часті запитання [поширені запитання]

1. Яка різниця між LM2576 та LM2596?

LM2576 в основному працює як регулятор долара, ефективно знижуючи напругу.З іншого боку, LM2596 може функціонувати як регулятор Buck, так і підсилення, що дозволяє йому регулювати напругу вгору або вниз.Це робить LM2596 більш універсальним і краще підходить для обробки вищих пікових струмів.Його гнучкість робить його ідеальним для додатків з коливанням вимог напруги, таких як мережі зв'язку.

2. Які загальні програми для LM2576 та LM2596?

Обидва регулятори широко використовуються в джерелах живлення, зарядних акумуляторів, світлодіодних драйверах, автомобільній електроніці, промисловій автоматизації, телекомунікаціях, системах відновлюваної енергії та тестових інструментів.Вони забезпечують стабільну напругу, забезпечують безпечну зарядку, підтримують стабільний струм для світлодіодів та надійно працюють у складних умовах, таких як автомобільне середовище.Їх стабільність та надійність роблять їх корисними в різних галузях, де потрібна послідовна продуктивність.

3. Де я можу знайти більше інформації про LM2576 та LM2596?

Для отримання більш детальної інформації перевірте веб -сайт Texas Instruments (TI) на отримання таблиць та дизайну.Електронні компонентні дистриб'ютори також пропонують такі ресурси, як нотатки додатків та посібники користувачів.Крім того, онлайн-форуми та технічні спільноти можуть надати поради та уявлення про усунення несправностей у реальному світі.
