Цифрова обробка сигналів (DSP): як це працює, компоненти, методи та застосування

Ви дізнаєтеся, що таке цифрова обробка сигналів (DSP) і як сигнали стають корисними цифровими даними.Він показує, як сигнали захоплюються, фільтруються, відбираються, обробляються та перетворюються на придатні для використання результати.Ви також побачите основні компоненти системи, загальні методи DSP, ключові параметри продуктивності та типові програми.Нарешті, він порівнює DSP з обробкою аналогового сигналу, щоб ви знали, коли використовується кожна з них.

Каталог

Малюнок 1. Цифрова обробка сигналу (DSP)

Що таке цифрова обробка сигналів (DSP)?

Цифрова обробка сигналів (DSP) — це метод аналізу та модифікації сигналів у цифровій формі, незалежно від того, чи вони походять від вимірювань чи вже цифрових джерел.Фізичні сигнали, такі як звук, температура, вібрація, напруга, зображення та радіохвилі, часто перетворюються датчиками в аналогові електричні сигнали, а потім оцифровуються аналого-цифровим перетворювачем (АЦП), хоча деякі датчики забезпечують цифрові виходи безпосередньо.Перебуваючи в числовій формі, процесор математично фільтрує шум, витягує інформацію, покращує якість або стискає дані перед тим, як відправити їх до систем зберігання, відображення чи зв’язку.DSP дозволяє електронним системам математично аналізувати, перетворювати та реконструювати сигнали за допомогою числових алгоритмів замість суто аналогових схем.

Як працює цифрова обробка сигналу?

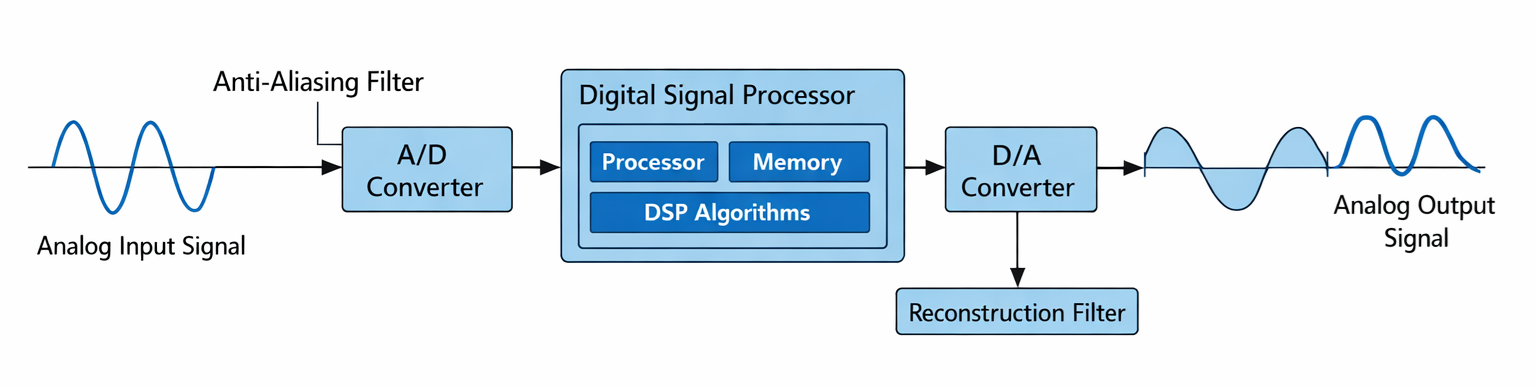

Рисунок 2. Принцип роботи DSP

Типова вимірювальна система DSP працює в послідовності, яка перетворює сигнал у цифрову форму для обчислень, хоча деякі системи DSP обробляють уже цифрові дані й не потребують аналогового перетворення.Як показано на схемі, процес починається з аналогового вхідного сигналу, створеного таким датчиком, як мікрофон, антена або вимірювальний пристрій.Перед оцифруванням сигнал проходить через фільтр згладжування, який обмежує смугу пропускання сигналу менше ніж половину частоти дискретизації, щоб запобігти спотворенню згладжування.Потім кондиційна форма сигналу надходить в аналого-цифровий перетворювач (АЦП), де вона дискретизується через окремі часові інтервали та квантується на рівні дискретної амплітуди, створюючи двійкове цифрове представлення.

Цифрові дані потім обробляються системою обробки, такою як чіп DSP, мікроконтролер, центральний процесор, графічний процесор або FPGA, які виконують алгоритми DSP, які виконують математичні операції, такі як фільтрація, перетворення та виявлення.Після обробки цифровий вихід надсилається на цифро-аналоговий перетворювач (DAC) для відтворення аналогового сигналу.Оскільки ЦАП створює сходи (утримання нульового порядку) наближення форми сигналу, він проходить через фільтр реконструкції, який згладжує форму сигналу, виробляючи згладжену аналогову апроксимацію вихідного сигналу з обмеженою смугою.

Компоненти системи DSP

компонент	функція
датчик / Перетворювач	Перетворює a фізичну величину в електричний або цифровий сигнал
Аналоговий Front-End	Виконує формування сигналу, наприклад посилення, узгодження імпедансу, рівень перемикання передач і захист
Згладжування фільтр	Обмежує ширина смуги сигналу менше половини частоти дискретизації, щоб запобігти накладенню сигналу
АЦП	Зразки і квантує аналоговий сигнал у цифрові дані
Процесор DSP	Виконує DSP алгоритми та математичні операції над цифровими даними
Пам'ять	Магазини програми, коефіцієнти, проміжні буфери та дані введення/виведення
ЦАП	Навертає цифрових даних до сходового аналогового сигналу, який зазвичай вимагає реконструкція фільтрації
Вихідний пристрій	Аналоговий актуатор, дисплей, система зберігання або цифровий комунікаційний інтерфейс

Типи методів цифрової обробки сигналів

Техніка фільтрації

Фільтрування — це процес видалення небажаних частин сигналу, зберігаючи корисну інформацію.Зашумлена форма сигналу надходить у цифровий фільтр, а на виході з’являється більш чиста форма сигналу.Фільтри FIR працюють, використовуючи лише поточні та минулі вхідні значення, що робить їх стабільними та передбачуваними.IIR-фільтри повторно використовують попередні виходи для створення чіткішої фільтрації з меншою кількістю обчислень.Через таку поведінку зворотного зв'язку фільтри IIR повинні бути ретельно розроблені, щоб уникнути нестабільності.Ці цифрові методи фільтрації зазвичай використовуються для видалення шуму в аудіосигналах і вимірюваннях датчиків.

Техніки трансформації

Обробка перетворення перетворює сигнал в іншу математичну форму, щоб його характеристики легше спостерігати.Форма хвилі перетворюється зі зміни часу в інше представлення, що показує приховані деталі.БПФ чітко виявляє частотні компоненти сигналу.DCT групує енергію сигналу для систем стиснення мультимедіа.Вейвлет-перетворення показує як короткі, так і довгі характеристики сигналу в різних масштабах.Ці перетворення використовуються для вивчення сигналів у комунікаційних і медіа-додатках.

Спектральний аналіз

Спектральний аналіз досліджує, як енергія сигналу поширюється по частотах.Форма сигналу перетворюється на спектр, що містить піки на певних частотах.З цього погляду можна безпосередньо виміряти гармоніки та смугу пропускання.Домінуючі тони стають видимими, навіть якщо їх важко помітити в оригінальній формі сигналу.Цей метод корисний для вібраційної діагностики та перевірки радіосигналів.Це допомагає визначити, чи сигнал поводиться нормально чи містить ненормальні компоненти.

Адаптивна обробка

Адаптивна обробка автоматично коригує поведінку системи на основі вхідних даних.Вихідна помилка повертається в систему, щоб уточнити її відповідь.Алгоритм постійно оновлює внутрішні параметри відповідно до мінливих умов.Це дозволяє системі відстежувати шум або перешкоди з часом.Він зазвичай використовується для придушення луни та придушення фонового шуму.Результатом є більш чистий і стабільний сигнал у динамічних середовищах.

Обробка стиснення

Обробка стиснення зменшує розмір цифрових даних, зберігаючи важливу інформацію.Великий потік даних стає меншим закодованим потоком після обробки.Зайві візерунки видаляються, а менш помітні деталі можуть бути спрощені.Це зменшує вимоги до пам’яті та пропускну здатність передачі.Формати аудіо, зображень і відео значною мірою залежать від цієї техніки.Це забезпечує швидший зв’язок і ефективну обробку даних у мультимедійних системах.

Технічні характеристики DSP

Параметр	Числовий діапазон
Частота дискретизації	8 кГц (мова), 44,1 кГц (аудіо), 96 кГц–1 МГц (інструменти)
роздільна здатність (Бітова глибина)	8-бітний, 12-біт, 16-біт, 24-біт, 32-біт з плаваючою точкою
Обробка швидкість	50 MIPS – 2000+ MIPS або 100 MMAC/с – 20 GMAC/с
Динамічний діапазон	~48 дБ (8-біт), 72 дБ (12-біт), 96 дБ (16-біт), 144 дБ (24-біт)
Затримка	<1 мс (контроль), 2–10 мс (аудіо), >50 мс (потокове передавання прийнятне)
Сигнал-шум Коефіцієнт (SNR)	60 дБ–140 дБ в залежності від якості конвертера
Пам'ять Ємність	32 КБ – 8 МБ вбудована оперативна пам'ять, зовнішня пам'ять до Гб
потужність Споживання	10 мВт (портативний) – 5 Вт (високопродуктивний DSP)
Довжина слова	16-бітний фіксований, 24-розрядний фіксований, 32-розрядний з плаваючою комою
Годинник Частота	50 МГц – 1,5 ГГц
Пропускна здатність	1–500 М вибірок/с
Інтерфейс Пропускна здатність	1 Мбіт/с – 10 Гбіт/с (SPI, I2S, PCIe, Ethernet)
Точність АЦП	±0,5 LSB до ±4 LSB
ЦАП роздільна здатність	10-бітний – 24-розрядний
Операційна температура	від −40°C до +125°C (промисловий клас)

Застосування DSP

Цифрова обробка сигналів використовується для автоматичного вимірювання, покращення та аналізу сигналів, включаючи такі програми:

• Обробка аудіо (придушення шуму, ехоподавлення, еквалайзери)

• Розпізнавання мовлення та голосові помічники

• Обробка зображень у цифрових камерах (демозаїка, фільтрація, покращення та стиснення)

• Моніторинг біомедичних сигналів (ЕКГ, ЕЕГ) та медична візуалізація (УЗД)

• Системи бездротового зв'язку (модуляція, демодуляція, канальне кодування, синхронізація та вирівнювання)

• Радіолокаційне та ехолотне виявлення

• Моніторинг промислової вібрації

• Захист енергосистеми та гармонічний аналіз

• Системи керування двигуном і автоматики зі зворотним зв'язком

• Стиснення відео та потокові кодеки

DSP проти аналогової обробки сигналу

Особливість	цифровий Обробка сигналів	Аналоговий Обробка сигналів
Сигнал Представництво	Зразок значення на дискретних кроках у часі (наприклад, вибірка 44,1 кГц)	Безперервний сигнал напруги/струму
Амплітуда Точність	Квантований рівнів (наприклад, 2¹⁶ = 65 536 рівнів на 16 бітах)	Безперервний але обмежена точністю компонентів (±1–5%)
Частота Точність	Точний числові співвідношення частот	Дрейф залежить на допуски RC/LC і температуру
Повторюваність	Ідентичний вихід для тих самих даних і коду	Варіюється між одиницями та з часом
Шум Сприйнятливість	Тільки після перетворення вплинуло на інтерфейс	Шум накопичується по всьому контуру
температура Стабільність	Мінімальний зміна (на основі порогу цифрової логіки)	Посилення і зміщення залежить від коефіцієнта °C компонентів
Калібрування Вимога	Зазвичай одноразово або жодного	часто потребує періодичної повторної калібрування
Модифікація метод	Прошивка/програмне забезпечення оновлення	Обладнання потрібен редизайн
Довгостроковий Дрейф	Обмежується точність годинника (рівень проміле)	компонент старіння викликає %-рівневий дрейф
Математичний Операції	Точний арифметика (додавання, множення, ШПФ)	Приблизний використання схеми поведінки
Динамічний Реконфігурація	У реальному часі можливість перемикання алгоритму	Виправлено топологія
Затримка Поведінка	Передбачуваний затримка обробки (мкс–мс)	Майже миттєво але змінюється зі зсувом фази
Масштабованість	Складність збільшується шляхом обчислення	Складність збільшується за рахунок доданих компонентів
Інтеграція Рівень	Одна мікросхема може замінити багато ланцюгів	Вимагає кілька окремих компонентів
Типовий Додатки	Модеми, аудіо обробка, обробка зображень, логіка керування	РФ посилення, аналогова фільтрація, посилення потужності

Висновок

DSP перетворює сигнали на дискретні дані, щоб їх можна було фільтрувати, трансформувати, виявляти, стискати та інтерпретувати за допомогою математичних алгоритмів.Продуктивність системи залежить від частоти дискретизації, роздільної здатності, швидкості обробки, динамічного діапазону, затримки та поведінки шуму.Його гнучкість і стабільність роблять його придатним для комунікацій, мультимедіа, контролю, медичного моніторингу та промислового аналізу, тоді як аналогова обробка залишається корисною для простих завдань або завдань із надзвичайно низькою затримкою.Разом обидва підходи доповнюють один одного в сучасних електронних системах.
