EEPROM проти Flash: який тип пам’яті вам слід використовувати

Під час роботи з електронними пристроями ви часто стикаєтеся з різними типами пам’яті, і розуміння їхньої відмінності може допомогти вам зробити кращий вибір.EEPROM і флеш-пам'ять використовуються для зберігання даних без живлення, але вони обробляють дані по-різному.Один зосереджений на невеликих і точних оновленнях, а інший створений для більшого обсягу пам’яті та частого використання.Знаючи, як кожен працює та де він підходить, можна легше вибрати правильний варіант для ваших потреб.

Каталог

Рисунок 1. EEPROM проти флеш-пам’яті

Що таке EEPROM

EEPROM, або електрично стираюча програмована постійна пам’ять, — це тип пам’яті, який зберігає дані, навіть якщо живлення відключено.Він використовується в електронних системах, де певна інформація повинна залишатися доступною після вимкнення пристрою.

Дані в EEPROM можна записувати, стирати та оновлювати за допомогою електричних сигналів із застосуванням змін безпосередньо до певних місць розташування даних, а не до всієї пам’яті.Це дозволяє змінювати невеликі обсяги даних, не впливаючи на решту збереженої інформації, що робить його придатним для випадків, коли оновлення потрібні, але не виконуються часто.

EEPROM зазвичай використовується для зберігання параметрів конфігурації, даних калібрування та системних параметрів.Ці значення мають залишатися точними та доступними щоразу, коли пристрій увімкнено, забезпечуючи послідовну роботу в різних випадках використання.

Що таке флеш-пам'ять

Флеш-пам’ять — це тип енергонезалежної пам’яті, призначений для зберігання великих обсягів даних, зберігаючи ці дані навіть після відключення живлення.Він широко використовується в сучасних електронних пристроях, де потрібне надійне зберігання даних великої ємності.

Цей тип пам’яті зазвичай зустрічається в USB-накопичувачах, твердотільних накопичувачах, смартфонах, картах пам’яті та інших цифрових системах.Його структура дозволяє зберігати дані в згрупованих розділах, а не як окремі одиниці, що робить його більш ефективним для обробки великих обсягів даних.

Флеш-пам'ять працює за допомогою обробки даних на рівні блоків, коли дані записуються та стираються блоками фіксованого розміру замість окремих байтів.Цей підхід підтримує вищу щільність зберігання та робить його придатним для програм, які передбачають часте зберігання та пошук даних у повсякденних електронних пристроях.

Як працюють EEPROM і флеш-пам'ять

І EEPROM, і флеш-пам’ять зберігають дані, керуючи електричним зарядом у структурі, що називається плаваючим затвором.Наявність або відсутність цього заряду визначає, чи зчитується біт як 0 чи 1. Дані записуються шляхом застосування напруги для переміщення електронів у плаваючий затвор, тоді як стирання видаляє збережений заряд для скидання комірки.

Принцип роботи EEPROM

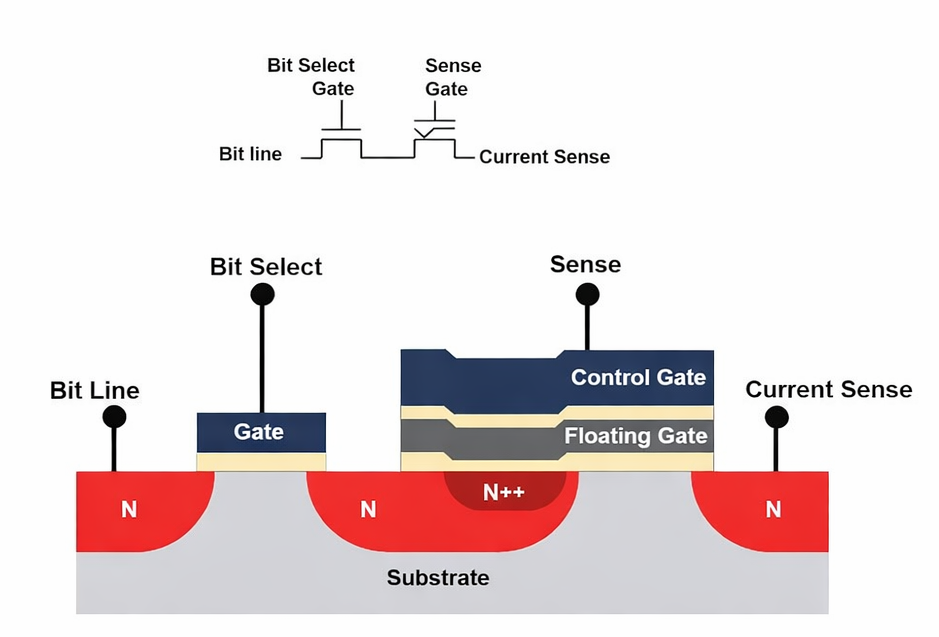

Рисунок 2. Принцип роботи EEPROM

EEPROM працює, дозволяючи електричні зміни застосовуватися до окремих комірок пам'яті.Кожну комірку можна записати або стерти незалежно, регулюючи заряд, що зберігається в її плаваючому затворі.Це означає, що оновлюється лише необхідне розташування даних, а решта збережених даних залишається незмінною.

Цей рівень контролю робить EEPROM придатним для ситуацій, коли потрібно ретельно змінити невеликі обсяги даних.Оскільки зміни виконуються на дуже тонкому рівні, процес більш точний, що підтримує надійні оновлення для певних значень, що зберігаються в пам’яті.

Принцип роботи флеш-пам'яті

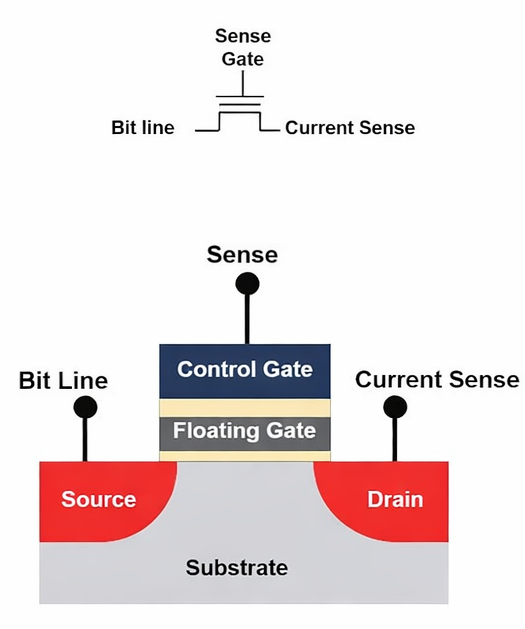

Рисунок 3. Принцип роботи флеш-пам'яті

Флеш-пам'ять використовує подібну плаваючу структуру воріт, але вона обробляє дані в згрупованих розділах, а не в окремих комірках.Перш ніж записувати нові дані, необхідно стерти весь блок пам’яті.Цей процес очищає всі клітинки в цьому блоці одночасно, навіть якщо потрібно оновити лише невелику частину.

Завдяки такому підходу флеш-пам'ять більш ефективна при роботі з великими обсягами даних.Однак він менш гнучкий для невеликих змін, оскільки для зміни одного значення може знадобитися переписати більший розділ.Така поведінка впливає на роботу в різних програмах, особливо в тих, які включають часте або великомасштабне зберігання даних.

Порівняння EEPROM і флеш-пам'яті

EEPROM	Флеш-пам'ять
Стирає та записує дані на рівні байтів, дозволяючи пряме оновлення в певних місцях	Стирає дані блоками перед записом, одночасно впливаючи на групу комірок пам’яті
Швидше для невеликих оновлень, оскільки змінюються лише вибрані байти	Повільніше для невеликих оновлень через вимогу стирання блоку, але ефективне для передачі великих даних
Загалом стабільний і послідовний для доступу до невеликих даних	Оптимізовано для швидкого читання великих блоків даних
Обмежена ємність, зазвичай використовується для зберігання невеликих даних	Висока місткість, підходить для зберігання великої кількості даних
Надійно зберігає збережені дані протягом тривалого часу за нормальних умов	Також забезпечує тривале зберігання даних з оптимізацією для великих систем зберігання
Висока стійкість до багаторазових оновлень байтового рівня в межах обмеженого обсягу пам’яті	Висока загальна довговічність, що підтримується вирівнюванням зносу блоків пам’яті
Вища вартість через меншу щільність зберігання	Нижча вартість завдяки вищій щільності та масштабованому сховищу
Для зв’язку зазвичай використовуються послідовні інтерфейси, такі як I2C або SPI	Використовує більш широкий діапазон інтерфейсів, включаючи паралельний і послідовний, залежно від конструкції
Використовується для зберігання конфігураційних даних, значень калібрування та системних параметрів	Використовується в пристроях зберігання даних, таких як SSD, USB-накопичувачі та вбудовані накопичувачі
Дуже гнучкий для невеликих і точних змін даних	Менш гнучкий для невеликих оновлень, але ефективний для масових операцій з даними

Переваги та недоліки EEPROM та Flash

Тип	Переваги	Обмеження
EEPROM	Дозволяє точні оновлення на рівні байтів	Обмежений ємність для зберігання
	Підтримує надійна невелика модифікація даних	Вища вартість за біт
	робить не вимагає стирання блоку перед записом	Повільніше для запису великих даних
	Стабільний збереження даних для критичних значень	Обмежений написати витривалість по клітинці
	Підходить для низькочастотних оновлень	Неефективний для масового зберігання даних
Спалах	Підтримує висока ємність зберігання	Вимагає стирання блоку перед записом
	Нижній вартість за біт	менше гнучкий для невеликих змін даних
	швидко продуктивність читання великих даних	Повільніше для невеликих оновлень
	Високий щільність даних	Продуктивність уражені частими дрібними записами
	Вирівнювання зносу продовжує термін служби	Вимагає складне управління пам'яттю
	Підходить для частого зберігання даних	Чутливий до повторних циклів стирання
	Масштабований і компактний дизайн зберігання	Ризик проблем із даними під час запису втраченого живлення

Застосування EEPROM і флеш-пам'яті

EEPROM і флеш-пам’ять використовуються в електронних системах на основі того, як дані зберігаються й оновлюються, причому EEPROM обробляє невеликі й точні дані, тоді як флеш-пам’ять підтримує більший обсяг пам’яті та часте використання даних.

Застосування EEPROM

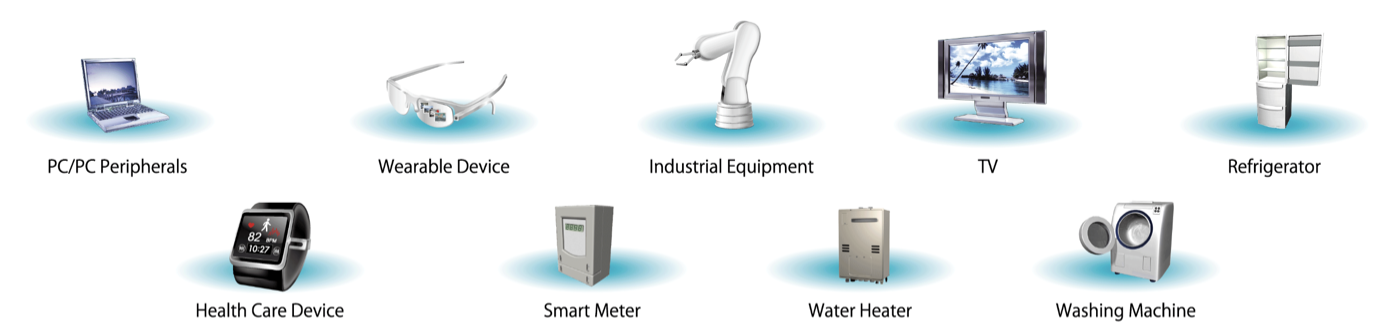

Малюнок 4. Програми EEPROM

EEPROM широко використовується у вбудованих системах і пристроях на основі керування, де необхідно надійно зберігати невеликі, але важливі дані.Він зазвичай зустрічається в системах на основі мікроконтролерів, які керують налаштуваннями пристрою, значеннями калібрування та робочими параметрами.До них належать промислове обладнання, інтелектуальні лічильники та медичні пристрої, де збережені значення мають залишатися точними з часом.

Він також використовується в побутовій електроніці та побутовій техніці, наприклад телевізорах, пральних машинах і холодильниках, для зберігання системних конфігурацій і налаштувань, визначених користувачем.У портативних і периферійних пристроях EEPROM допомагає зберігати важливі дані, необхідні для належної роботи, особливо в системах, які потребують узгодженої поведінки після вимикання живлення.

Застосування флеш-пам'яті

Рисунок 5. Програми флеш-пам'яті

Флеш-пам'ять використовується в системах, які вимагають великої ємності пам'яті та частого доступу до даних.Він зазвичай використовується в пристроях зберігання, таких як USB-накопичувачі, твердотільні накопичувачі, карти пам’яті та смартфони, де він зберігає операційні системи, програми та дані користувача.

Він також використовується у вбудованих системах для зберігання програмного забезпечення та програмного коду, особливо в пристроях, які потребують надійного та масштабованого сховища.Флеш-пам’ять присутня в ноутбуках, серверах і гібридних системах зберігання, де вона підтримує швидкий доступ до даних і ефективну обробку великих обсягів даних.

Як вибрати між EEPROM і флеш-пам'яттю

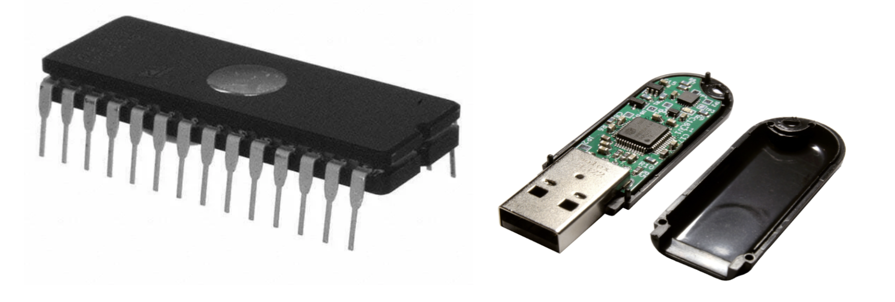

Малюнок 6. Приклади EEPROM і флеш-пристроїв

Вибираючи між EEPROM і флеш-пам’яттю, рішення можна спростити залежно від бюджету та сценарію використання.Якщо бюджет більш гнучкий, а система вимагає частого, невеликі оновлення даних, наприклад налаштування конфігурації, дані калібрування або параметри, EEPROM є кращим варіантом завдяки можливості запису на байтовому рівні та вищій витривалості запису.Якщо бюджет обмежений або дизайн потребує зберігання більших обсягів даних наприклад прошивку або журнали, Флеш-пам'ять є більш придатним, оскільки забезпечує вищу щільність і нижчу вартість за біт.

У практичних конструкціях також враховуйте швидкість запису, метод стирання (байт проти блоку), енергоспоживання та складність системи.EEPROM легше керувати невеликі оновлення, тоді як Flash ефективніший для масове зберігання та менш часті записи.

Висновок

EEPROM і флеш-пам'ять зберігають дані без живлення, але вони призначені для різних завдань.EEPROM добре працює для невеликих, точних оновлень, тоді як флеш-пам’ять справляється з більшим обсягом пам’яті та частим використанням даних.Кожен тип має свої сильні сторони, що робить їх придатними для певних застосувань.Розуміння їх відмінностей допоможе вам вирішити, який з них відповідає вашим потребам.Подивившись на те, як дані зберігаються, оновлюються та до яких здійснюється доступ, ви можете вибрати правильну пам’ять для кращої продуктивності та надійності.
