EPF10K30ATC144-1 FPGA: Особливості, програми, програмування та альтернативи пояснюються

Цей посібник стосується EPF10K30ATC144-1, типу мікросхеми FPGA.Це пояснює, що таке мікросхема, як він працює і де його можна використовувати.Ви дізнаєтесь про його основні функції, такі як вбудована пам'ять, гнучкі логічні блоки та підтримка як для систем 3,3 В та 5 В.Він також показує, як використовувати чіп у таких проектах, як аудіо/відеосистеми, промислові машини та медичні пристрої.Він включає покрокові інструкції з налаштування, порівняння деталей та інструменти дизайну, які допоможуть вам легко зрозуміти та працювати з цим FPGA.

Каталог

Що таке EPF10K30ATC144-1?

З EPF10K30ATC144-1 є членом родини FPGA Flex10K, розробленого для забезпечення вбудованої програмованої логіки з помірною складністю та високою гнучкістю.Цей пристрій, побудований за допомогою 0,3-метрової технології CMOS SRAM, підтримує приблизно 30 000 корисних воріт і включає 1728 логічних елементів, організованих у блоки логічного масиву (лабораторії).Він працює в 3,3 В.Версія швидкості –1 пропонує відносно швидку роботу, при цьому основні частоти до 166 МГц.Пристрій інтегрує вбудовані блоки масиву (EABS) для пам'яті на мікросхемі, що покращує операції з обробки даних та управління в вбудованих конструкціях.Широко використовується в системах промислового контролю, комунікацій та застарілих, він забезпечує програмоване рішення з сильною підтримкою вводу/виводу та достатньою логічною ємністю для широкого діапазону додатків середнього рівня.Сімейство Flex10K була однією з перших ліній FPGA, яка поєднує логіку на основі SRAM та вбудовані блоки оперативної пам’яті, забезпечуючи масштабовані варіанти від 10 к до понад 200 к.Завдяки сумісному з TTL вводу/ОС та вбудованими блоками пам'яті, пристрої Flex10K пропонують збалансовану комбінацію логічної щільності, інтеграції та продуктивності для старих дизайнерських екосистем.

Шукаєте EPF10K30ATC144-1?Зверніться до нас, щоб перевірити поточні акції, час виконання та ціни.

Моделі CAD EPF10K30ATC144-1

EPF10K30ATC144-1

EPF10K30ATC144-1 Слід

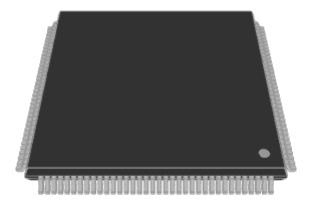

EPF10K30ATC144-1 3D-модель

EPF10K30ATC144-1

• Архітектура високої щільності

EPF10K30ATC144-1 побудований з використанням архітектури Altera Flex 10K, пропонуючи до 69 000 воріт системи та 1728 логічних елементів (LES).Ці логічні елементи служать будівельними блоками для впровадження логічних функцій та цифрових конструкцій.Ця висока логічна щільність підтримує помірно складні цифрові системи, такі як державні машини, невеликі процесори та логіка контролера на одному мікросхемі.

• Вбудовані блоки масиву (EAB)

Цей пристрій включає декілька вбудованих блоків масиву, що забезпечує приблизно 12,3 кілобітів оперативної пам’яті.Кожен EAB пропонує 2,048 бітів, які можна налаштувати як оперативну пам’ять або ROM, підтримуючи ширину біт до 256. Ці блоки дозволяють швидко та гнучкої інтеграції пам'яті всередині FPGA, не споживаючи логічні елементи, що робить його ідеальним для буферизації, оглядових таблиць та невеликого зберігання даних всередині мікросхеми.

• Переконавена логіка на базі SRAM

EPF10K30ATC144-1 використовує технологію SRAM для її програмованої логіки.Це означає, що його можна перепрограмувати необмежену кількість разів, що є цінним під час прототипування та оновлення системи.Ви можете перевірити, змінювати та перевірити їх функціональність схеми кілька разів перед остаточним розгортанням.

• 3,3 В основної роботи з 5 В -толерантним вводу/виводу

Цей FPGA працює з запасом 3,3 В для внутрішньої логіки, але підтримує шпильки вводу/виводу 5В.Ця сумісність подвійної напруги забезпечує, щоб пристрій міг безпечно взаємодіяти з застарілими компонентами 5В, зберігаючи сучасну енергетику низької напруги для основних функцій.Це спрощує конструкції системи змішаної напруги, не потребуючи перемикачів рівня.

• Високошвидкісний

Пристрій підтримує робочі частоти до 166,67 МГц, що дозволяє швидку обробку даних та обробку сигналів у важливих часових додатках.Ця висока максимальна частота робить EPF10K30ATC144-1 придатним для високошвидкісних систем управління, комунікацій та вбудованих обчислювальних завдань.

• Режим очікування низької потужності

FPGA має низьке статичне споживання електроенергії, при цьому режим очікування зазвичай менше 0,5 мА.Це дозволяє використовувати пристрій у додаткових зчутливих до енергії, де необхідно мінімізувати енергію, наприклад, портативні інструменти або системи з режимами економії електроенергії.

• Комерційний діапазон температури

Він оцінюється для температурного діапазону від 0 ° С до +70 ° C, що відповідає стандартним комерційним середовищам.Це забезпечує надійну експлуатацію в типових умовах у приміщенні, не вимагаючи температурних специфікацій промислового класу.

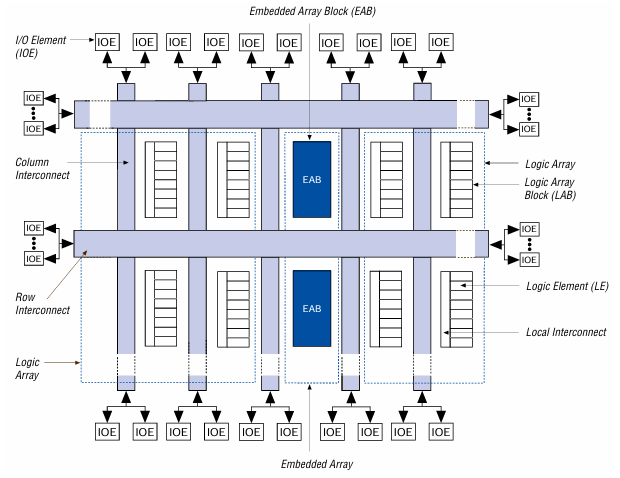

Згинати 10 -к -діаграму блоку пристрою

Діаграма представляє внутрішню архітектуру пристрою Flex 10K FPGA, зокрема EPF10K30ATC144-1.В основі пристрою знаходиться вбудований масив, який складається з двох первинних типів компонентів: логічні блоки масиву (лабораторії) та вбудовані блоки масиву (EABS).Лабораторії складаються з декількох логічних елементів (LES), які обробляють логічні функції загального призначення.Кожен LE підключений через локальний взаємозв'язок, що дозволяє гнучко реалізувати логіку в лабораторії.

Навколишні лабораторії є вбудовані блоки масиву (EAB), показані темно -синім.Це блоки пам'яті високої щільності, що використовуються для таких функцій, як RAM або ROM, що дозволяє вбудованій обробці даних або буферизації безпосередньо в тканині FPGA.Стовпці та рядки ряду дозволяють зв’язати між лабораторіями, EABS та елементами вводу/виводу (IOES), розміщеними навколо периметра чіпа.Ці взаємозв'язки підтримують складні шляхи маршрутизації та важливі для потоку даних у різних логічних розділах.

Кожен IOE підключає внутрішню логіку до зовнішніх штифтів, що дозволяє пристрою взаємодіяти з іншими системними компонентами.Структура модульна та симетрична, пропонуючи ефективну компонування для маршрутизації та масштабованості.У EPF10K30ATC144-1, це розташування дозволяє збалансованому поєднанні програмованої логіки та вбудованої пам'яті, ідеально підходить для цифрових систем середньої складності, що потребують швидкої обробки даних та гнучкої логічної конфігурації.

Технічні характеристики EPF10K30ATC144-1

Тип	Параметр
Виробник	Altera/Intel
Серія	Flex-10Ka®
Упаковка	Маса
Статус частини	Активний
Кількість лабораторій/CLB	216
Кількість вводу/виводу	102
Напруга - постачання	3V ~ 3,6 В
Монтажний тип	Поверхневе кріплення
Робоча температура	0 ° C ~ 70 ° C (TA)
Пакет / кейс	144-LQFP
Пакет пристроїв постачальника	144-TQFP (20x20)
Базовий номер товару	EPF10K30

Програми EPF10K30ATC144-1

Цифрова обробка аудіо / відео

EPF10K30ATC144-1 добре підходить для завдань аудіо та відео обробки завдяки вбудованим блокам масиву (EABS), які забезпечують оперативну пам’ять.Ця функція дозволяє здійснювати буферизацію, тимчасове зберігання та маніпулювання даними безпосередньо в межах FPGA.Багато хто часто використовує цей FPGA для обробки декодування аудіо -потоку, маніпуляції з пікселем або часу цифрового відео -інтерфейсу.Його помірна логічна ємність та гнучкість вводу/виводу дозволяють інтегрувати з кодеками, контролерами часу та логікою синхронізації в мультимедійних системах.

Системи промислового контролю

У промисловій автоматизації EPF10K30ATC144-1 може служити центральним контролером або інтелектуальним інтерфейсом вводу/виводу.Його програмована логіка підтримує впровадження стану державних машин, сенсорних інтерфейсів, збору даних та протоколів серійної комунікації, таких як SPI або RS-485.Наявність оперативної пам’яті на мікросхемі та великої кількості вводу/виводу робить його придатним для управління декількома сигналами управління в програмованих логічних контролера (PLC), двигунів або робототехнічних підсистемах.

Медичне обладнання

Медичні пристрої вимагають точної, налаштованої логіки для обробки спеціалізованих потоків даних.Цей FPGA може бути використаний для кондиціонування, фільтрації та обробки входів аналогового датчика в таких програмах, як ЕКГ, УЗД або систем візуалізації.Його передбачувана затримка та гнучке програмування роблять його ідеальним для інтеграції власних алгоритмів або кроків попередньої обробки даних до подальшої обробки мікроконтролера або DSP.

Автомобільна та аерокосмічна електроніка

У автомобільних інформаційних панелях, авіоніці та аерокосмічних контрольних одиницях EPF10K30ATC144-1 зазвичай використовувався для датчиків взаємодії, управління діагностикою або впровадженням протоколів зв'язку.Його перепрограмований характер дозволив коригувати логіку після розгортання або під час перевірки системи.Гнучкість вводу/виводу частини зробила її здатною подолати застарілі автобуси та сучасні системи зв'язку, зберігаючи стабільність у міцних умовах.

Системи зв'язку та мережі

Завдяки своїй здатності впроваджувати власні послідовні протоколи та логіку фільтрації даних, EPF10K30ATC144-1 знайшов використання в застарілих телекомунікаційних системах та мережах.Його вбудована оперативна пам’ять підтримує аналіз буферизації та заголовка пакетів, тоді як логічні блоки можуть реалізувати правила комутації або перевіри паритету.Він виступав як логічний елемент клею, допомагаючи інтегрувати процесори, комутатори та сигнальні шляхи в інфраструктурі зв'язку.

EPF10K30ATC144-1 Подібні частини

• EPF10K30AQI208-3

EPF10K30AQI208-3-це сильна альтернатива EPF10K30ATC144-1, що пропонує ту саму кількість логічних елементів (1728 LES) та вбудовану пам'ять (~ 12,3 кбіт), але з більшим пакетом QFP на 208 кілограмів.Він збільшує кількість доступних штифтів вводу/виводу до 147, що робить його ідеальним для додатків, що потребують більшої кількості зовнішніх з'єднань.З рейтингом промислового класу –3 швидкості він надійно працює через більш широкий температурний діапазон від –40 ° C до +85 ° C.Це робить його придатним для надійних середовищ в телекомунікаційних системах, системах управління та міцних промислових установ.Її розширений ввод/вивод та діапазон роботи роблять його практичним оновленням для конструкцій, що переростає конфігурацію TQFP 144-контакт.

• EPF10K30AQI240-3

EPF10K30AQI240-3-ще одна сумісна FPGA в сімействі Flex 10K, що пропонує більшу щільність вводу/виводу з 240-контактним пакетом QFP та 189 штифтів вводу/виводу.Як і ATC144-1, він підтримує 1728 логічних елементів та 12,3 кбіт вбудованої оперативної пам’яті.Її –3 швидкісні ступінь забезпечує постійну продуктивність при промислових температурах, що робить його надійним вибором для систем з широкими екологічними коливаннями.Він добре підходить для додатків з високим вмістом шпильки, таких як складні панелі управління, вбудовані відеосистеми та застарілі обчислювальні інтерфейси.

• EPF10K30AQC240-3

EPF10K30AQC240-3 також забезпечує 189 штифтів вводу/виводу в 240-контактному макеті QFP і підтримує основну архітектуру 1728 LES та ~ 12 кбіт на мікросхемі оперативної пам’яті.Хоча тепер перераховано як застарілим, він залишається життєздатною заміною в системах, де потрібні механічний слід та сигнальний виріз 240-контактного QFP.Він функціонально ідентичний AQI240-3, але зазвичай використовується в комерційних температурних програмах.Ця частина є цінною для застарілого обслуговування обладнання, особливо там, де потрібна механічна сумісність з 240-контактним макетом, і пошук нових конструкцій неможливо.

EPF10K30ATC144-1 Крок програмування

1. Створіть та складайте дизайн

Почніть з проектування вашої цифрової логіки за допомогою HDL, як VHDL або Verilog.Для створення проекту використовуйте програмні засоби, такі як Altera Quartus II або Max+Plus II.Після того, як ваш дизайн завершиться, складіть його, щоб створити файли програмування.Ви отримаєте файл .sof для конфігурації JTAG на базі SRAM та файл .pof, якщо ви хочете запрограмувати серійний EEPROM для завантаження живлення.

2. Виберіть метод конфігурації

Існує два основні способи налаштування EPF10K30ATC144-1.Для тимчасового програмування під час тестування або розробки використовуйте конфігурацію JTAG з файлом .sof.Для постійної або автоматичної конфігурації при запуску системи використовуйте пасивний серійний метод, завантажуючи файл .pof у зовнішній EEPROM (наприклад, EPC2).

3. Підключіть та запрограмуйте пристрій

Якщо ви використовуєте JTAG, підключіть кабель програмування (наприклад, USB-Blaster) до заголовка JTAG.Відкрийте квартальний програміст, завантажте файл .sof та програмувати пристрій безпосередньо.Для пасивного серіалу підключіть EEPROM до FPGA та використовуйте квартал для програмування файлу .pof у EEPROM.Під час живлення EEPROM надсилає Bitstream до FPGA.

4. перепрограма, коли потрібно

EPF10K30ATC144-1 можна перепрограмувати в будь-який час через JTAG.Ви також можете оновити вміст EEPROM, щоб змінити конфігурацію запуску.Це корисно для оновлень поля або вдосконалення дизайну.

5. Перевірте успіх програмування

Після програмування перевірте штифти статусу FPGA (NSTATUS та CONF_DONE), щоб підтвердити успішну конфігурацію.Ви також можете запустити функціональні тести або використовувати інструменти налагодження, такі як SignalTap, щоб переконатися, що логіка працює за призначенням.

EPF10K30ATC144-1

• Висока інтеграція з вбудованою оперативною пам’яттю

EPF10K30ATC144-1 інтегрує близько 30 000 воріт систем та 1728 логічних елементів, а також приблизно 12 кбіт вбудованої оперативної пам’яті.Ці вбудовані блоки масиву (EABS) дозволяють швидше та більш передбачувані операції пам'яті порівняно з розподіленою оперативною пам’яттю.Це допомагає спростити логічну конструкцію, особливо в програмах, які потребують буферизації, таблиць пошуку або невеликого зберігання даних, покращення як продуктивності, так і використання ресурсів.

• Сумісність змішаної напруги

Однією з сильних переваг цього пристрою є його здатність працювати з 3,3 В живленням, підтримуючи 5В-толерантні вводу/ОС.Ця функція вводу/виводу Multivolt ™ робить FPGA гнучкою для інтеграції в системи, які використовують як Legacy 5V Logic, так і сучасні 3,3 В компоненти.Це корисно в промислових або комунікаційних системах, де рівень напруги змінюється в підсистемах.

• Легка реконфігурація

Оскільки він використовує технологію SRAM, EPF10K30ATC144-1 можна легко перепрограмувати, використовуючи або JTAG, або пасивні серійні методи.Ви можете оновити логічні функції в полі або під час розробки без заміни мікросхеми.Це зменшує витрати і дозволяє здійснювати майбутні оновлення або виправлення помилок після розгортання.

• Вбудований JTAG та швидкий розвиток

Пристрій включає вбудовану підтримку JTAG, що дозволяє випробувати прикордонні сканування та програмування в системах.Це цінно для виготовлення тестів та налагодження.Крім того, порівняно з традиційним розвитком ASIC, використання цього FPGA значно скорочує час проектування, що робить його ідеальним для швидкого прототипування та пробіжки для малі-медію.

• Ефективна архітектура маршрутизації та продуктивності

Архітектура Flex 10K, що використовується в цьому пристрої, включає маршрутизацію FastTrack®, переносить ланцюги для арифметичної логіки та дерева годин, які забезпечують передбачувані терміни та ефективні показники.Завдяки –1 швидкості швидкості, мікросхема може працювати до приблизно 166 МГц, що підходить для багатьох програм середньої продуктивності, таких як управління сигналами, обробка даних та протокол.

EPF10K30ATC144-1 Розміри упаковки

• Тип пакету: TQFP -144 (тонкий квадратичний пакет, 144 штифти)

• Кріплення: Поверхневий кінець

• Розмір тіла: 20 мм × 20 мм (включаючи проводки)

• Шпилька: 0,80 мм (відстань між центами штифтів)

• Довжина тіла (За винятком відводів): 12,00 мм (номінальний)

• Ширина тіла (За винятком відводів): 12,00 мм (номінальний)

• Загальна товщина: До 1,20 мм

• Товщина тіла: Приблизно 0,95 мм

• Довжина свинцю: 0,45 мм до 0,75 мм

• Ширина свинцю: 0,30 мм до 0,45 мм

• Висота площини сидіння (A1): 0,05 мм до 0,15 мм

EPF10K30ATC144-1 Виробник

EPF10K30ATC144-1 виробляється Альтер , Піонер у програмованих логічних пристроях та оригінальний розробник серії Flex 10K FPGA.Заснована в 1983 році, Altera стала лідером інноваційних інноваційних воріт (FPGA), представивши деякі найдавніші та найбільш широко використовувані програмовані логічні рішення в галузі.У 2015 році Altera придбала Інтель Корпорація, який продовжував підтримувати та інтегрувати лінії продуктів FPGA Altera в рамках своєї групи програмованих рішень (PSG).Незважаючи на те, що Altera була відновлена ​​в 2024 році як окрема дочірня компанія Intel, EPF10K30ATC144-1 залишається застарілим FPGA, що відображає оригінальну інженерну та виробничу майстерність Altera.

Висновок

EPF10K30ATC144-1 є корисним і гнучким чіпом FPGA з хорошою пам'яттю, сильними логічними функціями та здатністю працювати як з новими, так і з старими системами.Ви можете перепрограмувати його в будь -який час, що робить його чудовим для тестування та оновлень.Це легко підключитися і добре працює в багатьох видах електроніки, від фабричних машин до мережевих інструментів.Незважаючи на те, що це старша частина, вона все ще допомагає у багатьох проектах, де потрібні надійні та перепрограмовані мікросхеми.

PDF -таблиця

EPF10K30ATC144-1 ТАБЛИКИ:

Flex 10k.pdf
