EPM570F256C5 CPLD: Особливості, програмування, альтернативи та додатки

Цей посібник пояснює все, що вам потрібно знати про EPM570F256C5, невелику, але потужну програмовану мікросхему з родини Max® II Intel.Він зроблений для електроніки, яка потребує миттєво вмикати, використовувати мало потужності та надійно працювати, не потребуючи додаткових мікросхем пам'яті.У цьому посібнику ви дізнаєтесь про функції чіпа, як він працює всередині, де він використовується, як його програмувати, і чому це краще, ніж інші подібні мікросхеми.Незалежно від того, що ви будуєте розумний пристрій чи керування машинами, цей посібник допомагає зрозуміти, як EPM570F256C5 може зробити ваш дизайн кращим та швидшим.

Каталог

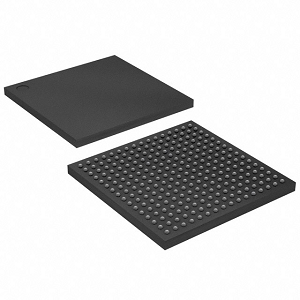

Огляд EPM570F256C5

З EPM570F256C5 є високоефективним CPLD від сімейства Max® II Intel, пристосованою для додатків, що потребують ннометричної конфігурації, низького споживання електроенергії та миттєвих можливостей.Побудований на процесі CMOS на основі 180 нм, він інтегрує 440 макроцелів і підтримує до 160 штифтів вводу/виводу користувачів, що робить його ідеальним для логічних конструкцій помірної щільності.Пристрій працює з 2,5 В або 3,3 В і досягає максимальної частоти тактової частоти 304 МГц із типовою затримкою розповсюдження близько 5,4 нс.EPM570F256C5 підтримує програму в системі (ISP) через JTAG, що дозволяє прості оновлення конфігурації навіть після розгортання.У рамках серії Max® II, він виграє від підвищеної підтримки вводу/виводу багато напруги та надійної продуктивності запуску без необхідності зовнішнього завантажувального ПЗУ.Підтримується програмним Suite Intel Courtus® II, ви маєте доступ до надійних інструментів дизайну та функцій моделювання для спрощеної інтеграції.

Якщо ви плануєте використовувати EPM570F256C5 у своїх масштабованих вбудованих системах, зараз чудовий час, щоб розмістити з нами об'ємне замовлення, щоб ми могли переконатися, що у вас є постійне постачання, коли вам це потрібно.

Моделі CAD EPM570F256C5

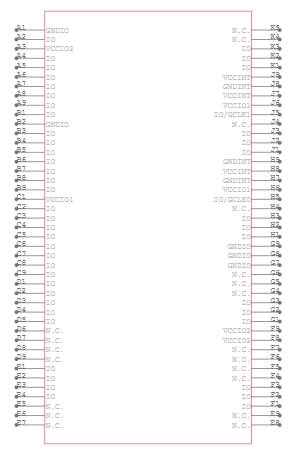

Символ EPM570F256C5

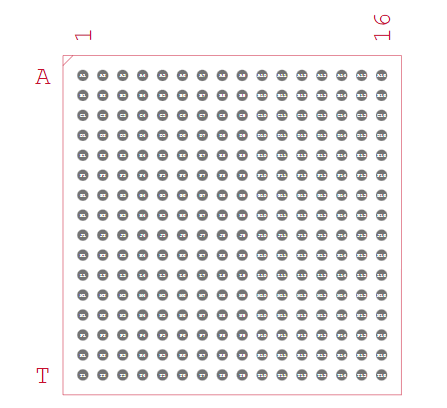

EPM570F256C5 Слід

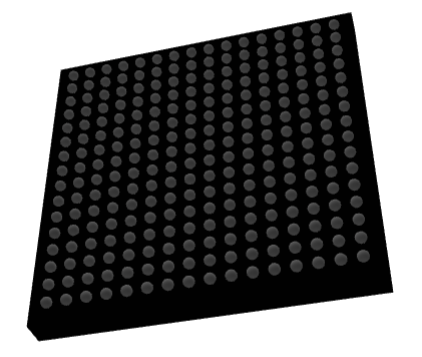

3D -модель EPM570F256C5

Особливості EPM570F256C5

• Макроцелі: EPM570F256C5 інтегрує 440 макроцелів, які служать будівельними блоками для впровадження складних логічних функцій та спеціальних цифрових конструкцій у компактному сліді.

• Програмовані шпильки вводу/виводу: Цей пристрій забезпечує до 160, налаштованих користувачем, вхідні/вихідні штифти, що дозволяє гнучко взаємодіяти із зовнішніми компонентами, датчиками та системами для різноманітних вимог до застосування.

• Високошвидкісні показники (До 304 МГц): З підтримкою частот годин до 304 МГц та низької затримки розповсюдження близько 5,4 нс, це забезпечує швидку обробку сигналів та високошвидкісне виконання логіки в додатках, що залежать від часу.

• Неноматкова конфігурація на основі спалаху: Вбудований з флеш-пам'яті, пристрій зберігає свою конфігурацію навіть після вимкнення живлення, надаючи миттєві можливості, не вимагаючи зовнішніх завантажувальних ром або пристроїв конфігурації.

• Програмність в системі (ISP): EPM570F256C5 підтримує програмування на основі JTAG, що дозволяє вам програмувати або перепрограмувати пристрій безпосередньо на платі, полегшуючи швидку розробку та оновлення.

• Вбудований спалах користувача Flash (UFM): Він включає 8 кбіт нереятницького зберігання UFM, які можуть бути використані для зберігання даних, налаштувань пристрою або константи калібрування надійно в мікросхемі.

• Мульти-напруга вводу/виводу: Пристрій підтримує широкий спектр логічних рівнів, включаючи 1,5 В, 1,8 В, 2,5 В та 3,3 В, що дозволяє безперебійної інтеграції з різними цифровими системами та інтерфейсами.

• Ультра-низьке очікування споживання електроенергії: Маючи потоки в режимі очікування до 25 мкА, пристрій оптимізований для енергоефективності, що робить його ідеальним для вбудованих акумуляторів та вбудованих систем.

• Підтримка гарячої косоок : CPLD може бути безпечно вставлений або вилучений із живої системи, не спричиняючи пошкодження електроенергії або пошкодження даних, посилення ремонтопридатності системи та гнучкості.

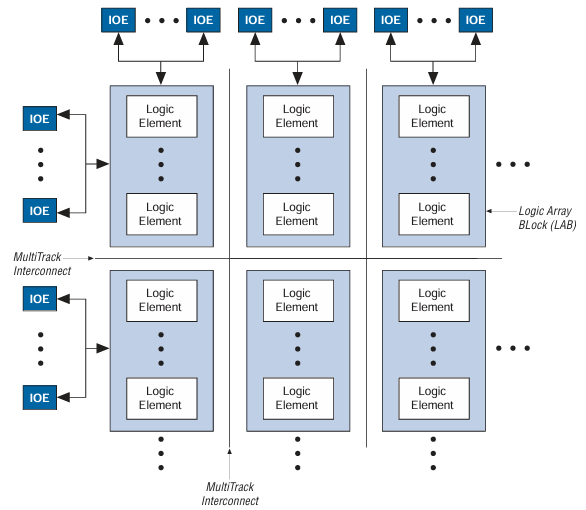

Блок -схема EPM570F256C5

Блок -схема EPM570F256C5 показує структурований макет, характерний для архітектури CPLD (складного програмованого логічного пристрою) від сімейства Max® II Intel.На основі діаграми знаходяться кілька блоків логічного масиву (лабораторії), кожен складається з декількох логічних елементів (LES), складених вертикально.Ці логічні елементи-це будівельні підрозділи, які виконують логічні операції, такі як і, АБО, XOR, і шльопанці для зберігання.

Навколишні лабораторії є IOES (вхідні/вихідні елементи), розміщені уздовж верхньої, лівої та нижньої країв.Ці ioes керують спілкуванням між внутрішньою логікою та зовнішніми шпильками пристрою.Кожен IOE пов'язаний через мультипектні взаємозв'язки, які дозволяють сигналам рухатися через CPLD та з'єднувати будь -який логічний елемент з іншими або з вхідними/вихідними шпильками.Ця гнучка система маршрутизації є ключовою для включення користувацьких логічних функцій, які програмують у пристрої.

Технічні характеристики EPM570F256C5

Тип	Параметр
Виробник	Altera/Intel
Серія	Макс® II
Упаковка	Лоток
Статус частини	Активний
Програмований тип	В системному програмованому
Затримка часу TPD (1) Макс	5.4 нс
Постачання напруги - внутрішнє	2,5 В, 3,3 В
Кількість логічних елементів/блоків	570
Кількість макроцелів	440
Кількість вводу/виводу	160
Робоча температура	0 ° C ~ 85 ° C (TJ)
Монтажний тип	Поверхневе кріплення
Пакет / кейс	256-BGA
Пакет пристроїв постачальника	256-FBGA (17х17)
Базовий номер товару	EPM570

Програми EPM570F256C5

Системи штучного інтелекту (AI)

EPM570F256C5 часто використовується як контрольний міст на апаратних платформах AI, управління термінами, координацією та периферійним зв'язком.Він забезпечує логіку клею, яка допомагає синхронізувати потоки даних між одиницями обробки та модулями пам'яті в двигунах AI та прискорювачами.

5G комунікаційна інфраструктура

На базових станціях 5G та мережевих апаратних засобах цей CPLD допомагає впровадити спеціальні логічні функції для швидкісної маршрутизації сигналу та управління протоколами.Його миттєва здатність та низьке використання потужності роблять його добре підходящим для обробки краю та критично важливих для затримки середовищ.

Хмарні обчислювальні обладнання

EPM570F256C5 використовується в серверних та хмарних системах для управління послідовністю живлення, теплового моніторингу, функцій управління платом та захищеними механізмами завантаження.Його неулітній характер гарантує, що системна логіка негайно доступна під час циклів живлення.

Пристрої бездротового зв'язку

Він діє як протокол перекладач або модуль управління в бездротових маршрутизаторах та ретрансляторах сигналів, де потрібна спеціальна цифрова логіка для підтримки різних стандартів інтерфейсу та обробки сигналів.

Системи промислової автоматизації та управління

EPM570F256C5 підтримує контроль та взаємозв'язок датчиків у PLC, контролери двигуна та модулі автоматизації фабрики.Його надійні функції Logic та провайдера на основі Flash полегшують оновлення в полі, не виводячи обладнання.

Інтернет речей (IoT) пристроїв

Його ультра-низький режим очікування живлення та невеликий слід роблять його ідеальним для компактних, акумуляторних пристроїв IoT.Він підтримує логічні завдання, такі як фільтрація даних, моніторинг стану та зв'язок підключення для датчиків розумного будинку або навколишнього середовища.

Медичні пристрої

Знайдений у діагностичних інструментах та обладнаннях для моніторингу, EPM570F256C5 керує термінами, операціями вибірки та взаємодією пристроїв.Її надійність та спалах логіки костюм критичні медичні середовища, де потрібні точність та негайний запуск.

EPM570F256C5 Подібні частини

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

Етапи програмування EPM570F256C5

1. Встановіть програмне забезпечення Quartus II: Встановіть програмне забезпечення Quartus II з офіційного веб -сайту Intel.Переконайтесь, що ви вибрали версію, сумісну з серією Max II та вашою операційною системою.Цей інструмент буде використаний для розробки логіки, складання проекту та програмування пристрою EPM570F256C5.

2. Створіть новий проект : Відкрийте квартал II та створіть новий проект, вказавши дизайнерський файл проекту, ім'я та найвищий рівень.Під час вибору пристрою виберіть EPM570F256C5, щоб відповідати цільовому CPLD, який ви програмуєте.

3. Введіть дизайн (схематичний або ЛПВЩ): Розробити свою цифрову логіку за допомогою схематичних діаграм або коду HDL (VHDL/Verilog).Призначте правильні локації PIN -коду відповідно до вашої схеми PCB, щоб забезпечити правильну маршрутизацію сигналу вводу/виводу пристрою.

4. Складіть дизайн: Запустіть повну компіляцію проекту.Цей крок перевіряє помилки дизайну, синтезує логіку та генерує файли програмування, зокрема файл .pof (файл об'єкта програміста), який необхідний для налаштування CPLD.

5. Налаштуйте обладнання програмування: Підключіть свій програміст USB-Blaster до ПК та інтерфейс JTAG цільової плати.Переконайтеся, що з'єднання для TDI, TDO, TCK та TMS є точними та належні рівні напруги та резистори, що підтягуються, відповідно до специфікацій JTAG Intel.

6. Налаштуйте програміст у кварталі: Запустіть інструмент програміста з Quartus.Клацніть на "Налаштування обладнання" та виберіть підключений USB-Blaster.Додайте раніше створений файл .pof у вікно програмування та переконайтеся, що пристрій EPM570F256C5 буде правильно розпізнаний.

7. Програмуйте пристрій: Поставте прапорець біля перерахованого пристрою EPM570F256C5 та натисніть кнопку Почати, щоб почати програмування.Контролюйте панель прогресу та після завершення, підтвердьте, що з’являється "успішне" повідомлення, що вказує на те, що CPLD тепер правильно налаштовано.

8. Перевірте та налагодження (необов'язково): За бажанням, ви можете запустити тест ланцюга JTAG для перевірки підключення пристрою або використання функцій Logic Analyzer SignalTap для налагодження вашого дизайну, допомагаючи підтвердити правильну функціональність після програмування.

Переваги EPM570F256C5

Низьке споживання електроенергії

EPM570F256C5 пропонує ультра-низький режим очікування (до 25 мкА), що робить його більш ефективним, ніж багато інших CPLDS.Це є головною перевагою в системах, що працюють на батареї, і завжди вбудовані системи, де потрібна енергія.

Миттєвий функціонал

Завдяки своїй нерухомої архітектури на основі спалаху, цей CPLD миттєво підживлюється, не потребуючи зовнішньої конфігураційної ПЗУ.Це різко скорочує час запуску системи, особливо важливий для критичних для безпеки додатків.

Високий введення/вир

Маючи до 160 програмованих штифтів вводу/виводу, EPM570F256C5 забезпечує більше варіантів взаємодії, ніж багато інших пристроїв у своєму класі, підтримуючи складні потреби підключення, не вимагаючи додаткових компонентів.

Високошвидкісні показники

Він забезпечує швидке виконання логіки з робочими частотами до 304 МГц та типовою затримкою розповсюдження приблизно 5,4 нс, що перевершує порівнянні CPLD у додатках, що чутливі до термінів, таких як зв'язок та контроль сигналів.

Програмність в системі (провайдер)

Пристрій можна запрограмувати або перепрограмувати безпосередньо на платі, використовуючи JTAG, що дозволяє швидко розвивати, віддалені оновлення та технічне обслуговування поля без усунення пристрою.

Флеш -пам'ять користувача (UFM)

EPM570F256C5 включає 8 кбіт вбудованої неповнолітньої пам'яті для визначених користувачем даних, таких як налаштування калібрування або клавіші шифрування, пропонуючи більшу гнучкість дизайну та збереження даних, ніж багато інших CPLDS.

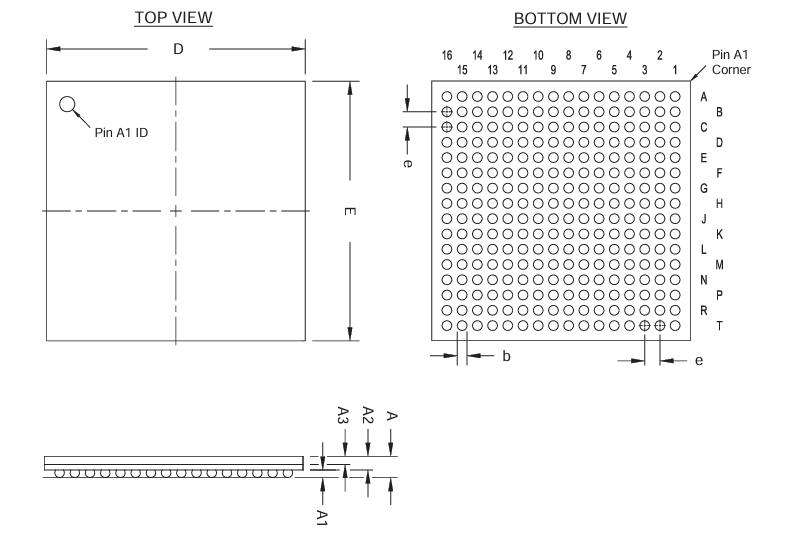

Розміри упаковки EPM570F256C5

Розміри упаковки

	Міліметр
	Хв.	Ном.	Макс.
	-	-	2,20
A1	0,30	-	-
A2	-	-	1,80
A3	0,70 ref
Р.	17.00 BSC
Е	17.00 BSC
б	0,50	0,60	0,70
Е	1,00 BSC

Контур пакету

Виробник EPM570F256C5

EPM570F256C5 виготовляється Корпорація Intel , одна з провідних світових напівпровідникових компаній.Після придбання Intel в Altera у 2015 році, з тих пір було вироблено, підтримується та розповсюджувалося під брендом Intel.Intel продовжує забезпечувати високоякісні стандарти виготовлення, довгострокову доступність та надійну підтримку програмного забезпечення через свій номер Prime Design.Завдяки великій глобальній інфраструктурі Intel та прихильності до програмованих логічних інновацій, EPM570F256C5 виграє від постійних технічних ресурсів, надійних ланцюгів поставок та інтеграції в сучасні дизайни цифрових систем у промислових, комунікаційних та вбудованих додатках.

Висновок

EPM570F256C5 - це розумний вибір для людей, які будують електронні продукти, які потребують швидко почати, економити живлення та працювати безперебійно.Він не втрачає своїх налаштувань при вимкненому живленні, і ви можете перепрограмувати його прямо на платі за допомогою JTAG.Завдяки підтримці багатьох рівнів напруги та додаткової пам’яті всередині, це корисно в багатьох областях, таких як AI, хмарні системи, фабричний контроль та медичні пристрої.Цей чіп, підкріплений надійними інструментами якості та дизайну Intel, допомагає зробити проекти простішими та надійнішими.Якщо ви плануєте новий продукт, зараз чудовий час, щоб розмістити об'ємне замовлення для EPM570F256C5, щоб ви завжди мали їх готові, коли потрібно.
