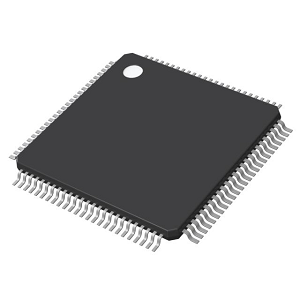

EPM7064STC100-7 CPLD: Особливості, програми та посібник з програмування в системах

EPM7064STC100-7-це потужний мікросхема з серії Max® 7000S Intel, розроблена для вирішення складних завдань в електронних пристроях.У цьому посібнику обговорюються основні особливості та використання EPM7064STC100-7, підкреслюючи його здатність легко перепрограмувати, швидку роботу та його гнучку конструкцію.Ідеально підходить для багатьох різних технологій, від невеликих гаджетів до великих промислових машин, цей чіп є ключовим твором для створення вдосконалених цифрових схем.

Каталог

EPM7064STC100-7 Опис

З EPM7064STC100-7 є складним програмованим логічним пристроєм (CPLD) із серії Max® 7000S Intel.Він має 64 макроцелі та 1250 воріт, які допомагають створити складні цифрові схеми.Цей мікросхема працює з максимальною швидкістю 166,7 МГц із затримкою сигналу 7,5 наносекунд (NS).Він має 68 штифтів вводу/виводу (вводу/виводу), які працюють з логікою 3,3 В та 5В, що робить її простим у використанні в різних схемах.Ключовою особливістю є його програмування в системній системі 5,0 В (провайдера) через інтерфейс JTAG (IEEE 1149.1).Це означає, що ви можете перепрограмувати його, не видаляючи його з ланцюга, полегшуючи тестування та оновлення.Він поставляється в 100-контактному тонкому квадроциклу (TQFP), що є компактним пакетом з обмеженням поверхні.Цей CPLD використовується в вбудованих системах, цифровій обробці сигналів, пристроях зв'язку та промислової автоматизації.

Ми надаємо високоякісні компоненти та індивідуальні послуги, тому найкраще розміщувати разом з нами своє масове замовлення для надійних рішень CPLD.

EPM7064STC100-7 Особливості

• Логіка високої щільності: EPM7064STC100-7 розроблений з 64 макроцелами та 1250 корисними воротами, що робить його дуже придатним для впровадження складних логічних функцій у цифрових схемах.Ця архітектура високої щільності дозволяє створювати хитромудрі логічні конструкції, зберігаючи ефективність в програмованих логічних операціях.Добре оптимізована структура Macrocell забезпечує ефективне використання наявних ресурсів, підтримуючи розширені комбінаційні та послідовні логічні реалізації.

• Швидка продуктивність: Побудований для швидкісної обробки, EPM7064STC100-7 працює з максимальною внутрішньою частотою 166,7 МГц, що дозволяє швидко виконувати логічні функції.Його затримка поширення на 7,5 нс забезпечує мінімальну затримку.Ця можливість швидкого комутації підвищує здатність пристрою обробляти високошвидкісну обробку даних, кондиціонування сигналів та керувати завданнями, що робить його надійним вибором для вимогливих цифрових систем.

• Універсальний введення/о: За допомогою 68 програмних вхідних/вихідних штифтів EPM7064STC100-7 пропонує виняткову гнучкість для інтеграції в різні конструкції схеми.Підтримуючи як 3,3 В та 5 В логіки, він дозволяє безперебійну сумісність з різними напругами системи, усуваючи необхідність додаткових перемикачів рівня напруги.Ця адаптованість робить його добре підходить для додатків у середовищах змішаної напруги, забезпечуючи широку застосовність у вбудованих системах, промисловому контролю та комунікаційних мережах.

• Програмність в системі (провайдер): Однією з переваг EPM7064STC100-7 є його програмування в системній програмі 5,0 В (провайдера), що сприяє через ІЕЕЕ-стд.1149.1 Інтерфейс JTAG.Ця функція дозволяє перепрограмувати та змінювати логічні функції без залякування або фізичного видалення пристрою, спрощуючи технічне обслуговування, налагодження та ітеративну розробку.Можливість провайдера скорочує час простою та підвищує гнучкість оновлень програмного забезпечення, що робить його неоціненним для динамічних та налаштованих цифрових конструкцій.

EPM7064STC100-7 CAD Моделі

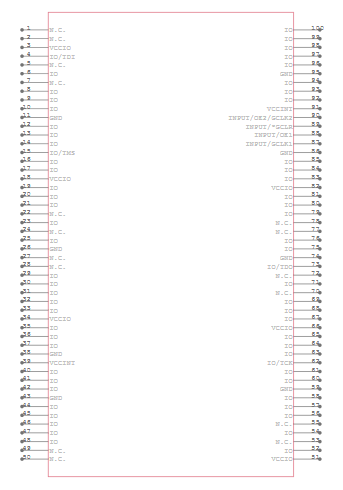

EPM7064STC100-7 Символ

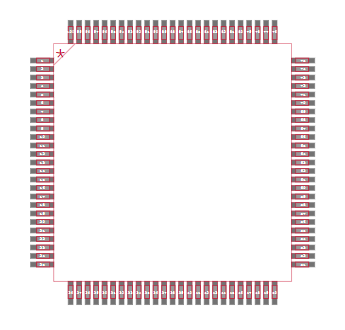

EPM7064STC100-7 Слід

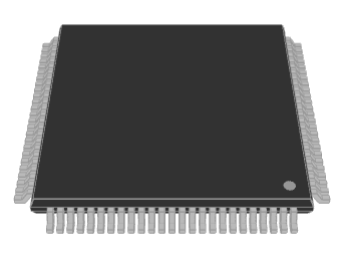

EPM7064STC100-7 3D-модель

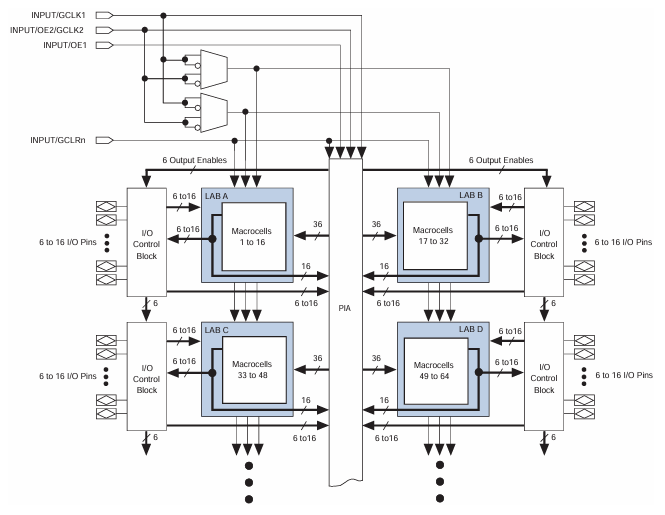

EPM7064STC100-7 Блок-схема

З EPM7064STC100-7 Блок-схема Показує, як підключені та контролюються логічні елементи чіпа.Він має чотири логічні блоки масиву (лабораторії), позначені A, B, C і D, кожен з яких містить 16 макроцелів.Ці макроцелі виконують логічні функції, і вони з'єднуються через програмований масив взаємозв'язку (PIA), що дозволяє гнучко маршрутизацію сигналів.Кожна лабораторія пов'язана з блоком управління вводу/виводом, обробляючи до 16 вхідних/вихідних штифтів на лабораторію.Діаграма також показує глобальні сигнали управління (GCLK1, GCLK2, OE1 та GCLRN), які допомагають керувати функціями та скинутими функціями для мікросхеми.Деякі логічні ворота обробляють ці сигнали, перш ніж вони досягнуть різних частин системи.Дизайн EPM7064STC100-7 дозволяє використовувати його в різних програмних логічних програмах, таких як державні машини, декодування адрес та інших спеціальних цифрових схем.Його гнучкі взаємозв'язки забезпечують ефективний потік сигналу та надійну роботу.

Технічні характеристики EPM7064STC100-7

Тип	Параметр
Виробник	Altera/Intel
Серія	Max® 7000s
Упаковка	Лоток
Статус частини	Застарілий
Програмований тип	В системному програмованому
Затримка часу TPD (1) Макс	7,5 нс
Постачання напруги - внутрішнє	4,75 В ~ 5,25 В
Кількість логічних елементів/блоків	4
Кількість макроцелів	64
Кількість воріт	1250
Кількість вводу/виводу	68
Робоча температура	0 ° C ~ 70 ° C (TA)
Монтажний тип	Поверхневе кріплення
Пакет / кейс	100-TQFP
Пакет пристроїв постачальника	100-TQFP (14x14)
Базовий номер товару	EPM7064

EPM7064STC100-7 Послідовність програмування (ISP) (ISP)

EPM7064STC100-7, частина сімейства CPLD Max 7000S, слідує за шестиступеневою послідовністю програмування в системі (ISP) для забезпечення правильної конфігурації.Цей процес дозволяє програмувати пристрій, не видаляючи його з плати.Процес провайдера включає в себе інструкції, адреси та дані через PIN -код TDI (тестові дані) під час отримання відповідей через PIN -код TDO (випробувальні дані).

Перший етап, Введіть Інтернет -провайдер, гарантує, що штифти вводу/виводу плавно переходять від режиму користувача до режиму провайдера і вимагають приблизно 1 мс.За цим слідує Перевірка ідентифікатора, де читається ідентифікатор кремнію пристрою для підтвердження правильної цілі.Далі, Сильний стирання Зміни етапу в інструкції стирання та застосовують імпульс стирання 100 мс, очищаючи всі існуючі дані в клітинах EEPROM.З Програма Наступне етап, коли адреси та дані послідовно переміщуються на пристрій, застосовуючи імпульси програмування для налаштування клітин EEPROM.Кожна адреса повинна бути запрограмована індивідуально, роблячи цей крок трудомісткий залежно від кількості клітин EEPROM в пристрої.

Після завершення програмування, Перевірити етап гарантує, що дані були зберігаються правильно.Тут прочитані імпульси застосовуються до клітин EEPROM, а отримані дані порівнюються з очікуваними значеннями.Якщо виявлено розбіжності, може знадобитися перепрограмування.Нарешті, Вихід провайдера етап гарантує, що вводу/виводу штифти переходять назад до режиму користувача, вимагаючи ще 1 мс.На загальний час програмування або перевірки впливає два основні фактори: час імпульсу, необхідний для операцій EEPROM, програмування та читання, та часу перемикання, що залежить від частоти TCK (тестового годинника) та кількості циклів, необхідних для передачі інструкцій, адрес та даних.Оскільки різні пристрої, доступні в Інтернеті, мають різну кількість клітин EEPROM, як загальний фіксований, так і змінний час є унікальними для кожного пристрою.Загальний час провайдера може бути обчислений як функція частоти TCK, кількості цільових пристроїв та архітектури EEPROM.

EPM7064STC100-7 Програми

Вбудовані системи

EPM7064STC100-7 широко використовується в вбудованих системних програмах, де він служить гнучким програмованим логічним рішенням для управління різними периферійними пристроями, обробкою та реалізацією власних протоколів.Його здатність взаємодіяти з мікроконтролами та датчиками дозволяє оптимізувати продуктивність системи, зберігаючи компактний слід.Завдяки високошвидкісній роботі та низькому енергоспоживанням, це відмінний вибір для вбудованих додатків, які потребують надійності та ефективності.

Цифрова обробка сигналів (DSP)

У цифровій обробці сигналів EPM7064STC100-7 відіграє роль у впровадженні фільтрів, модуляції сигналу та різних математичних функцій.Її швидка швидкість перемикання та низька затримка розповсюдження роблять його придатним для вирішення завдань з обробки високочастотних даних, що забезпечує мінімальну затримку перетворення та маніпулювання сигналами.Він зазвичай використовується в аудіо обробці, телекомунікаціях та радіолокаційних системах.

Повідомлення про дані

EPM7064STC100-7 широко використовується в системах мереж та даних про дані через здатність обробляти логічні інтенсивні операції, такі як маршрутизація даних, буферизацію та виправлення помилок.Його програмовані можливості вводу/виводу дозволяють йому адаптуватися до різних протоколів зв'язку, що робить його цінним компонентом у комутаторах, маршрутизаторах та інфраструктурі телекомунікацій.Його підтримка програмно-системної програмованості (провайдера) також дозволяє оновлювати поле, покращуючи адаптованість у динамічних мережах.

Промислова автоматизація

Промислові додатки вимагають високої надійності, довговічності та низького споживання електроенергії, що робить EPM7064STC100-7 кращим вибором для програмованих логічних контролерів (PLC), систем управління двигуном та автоматизованого обладнання для тестування.Завдяки програмуванню в системі на основі JTAG, він забезпечує можливість вдосконалення процесів автоматизації, не вимагаючи фізичного видалення або переробки.Його універсальність у сумісності напруги також робить її придатною для взаємодії з широким спектром датчиків та приводів, що використовуються в промислових умовах.

EPM7064STC100-7 Подібні частини

• EPM7064STC44-10N

• EPM7064STC100-6

• EPM7064STC100-10

EPM7064STC100-7 Переваги

Програмність в системі (провайдер)

Однією з найбільших переваг EPM7064STC100-7 є його здатність перепрограмувати, поки все ще встановлюється в системі.Це виключає необхідність усунення чіпа для оновлень, скорочення часу технічного обслуговування та підвищення ефективності.Ви можете реалізувати модифікації дизайну, не перериваючи виробництво, що робить його економічно вигідним рішенням для довгострокових проектів.

Високошвидкісні показники

Пристрій підтримує високу внутрішню робочу частоту до 166,7 МГц, що забезпечує швидку обробку даних та терміни реагування.Це робить його ідеальним для додатків, що потребують обробки сигналів, логічного управління та високошвидкісного взаємозв'язку, забезпечуючи більш плавну та надійну роботу системи.

Універсальна підтримка вводу/виводу

Маючи до 68 налаштованих штифтів вводу/виводу та сумісності з декількома рівнями напруги (3,3 В, 5 В та толерантними варіантами для 2,5 В, 3,3 В та 5В), EPM7064STC100-7 пропонує гнучкість у дизайні системи.Це дозволяє безшовної інтеграції в різні схеми та підтримує середовища змішаної напруги, зменшуючи проблеми сумісності з іншими компонентами.

Надійна експлуатація в середовищі

Розроблений для функціонування в межах температурного діапазону від 0 ° С до 70 ° С, EPM7064STC100-7 забезпечує послідовну та стабільну роботу в різних умовах.Ця надійність робить його кращим вибором для додатків, де потрібна стабільність навколишнього середовища, наприклад, промислова автоматизація, телекомунікації та вбудовані системи управління.

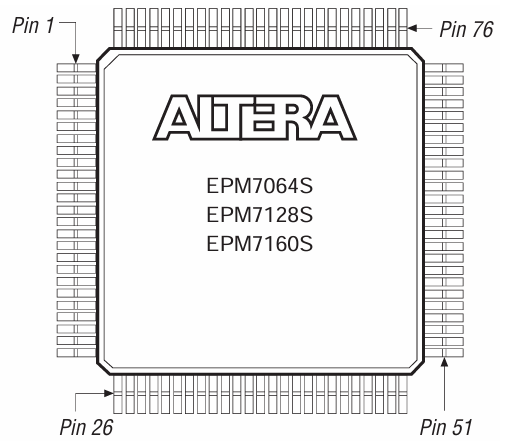

EPM7064STC100-7 Пакетна діаграма упаковки

EPM7064STC100-7-це CPLD (складний програмований логічний пристрій) із серії Max 7000S Altera, що розміщується у 100-контактному плоскому пакеті Thin Quad (TQFP-100).Цей тип пакету розроблений для додатків на поверхневому встановленні, пропонуючи баланс високої щільності штифта та компактного розміру.З Діаграма виводу Слідкує за схемою нумерації проти годинникової стрілки, з штифтом 1, розташованим у верхньому лівому куті упаковки.Переміщуючись проти годинникової стрілки, перші 25 штифтів займають ліву сторону, штифти 26 до 50 розміщені по нижньому краю, шпильки 51 до 75 продовжуються вздовж правого боку, а шпильки від 76 до 100 розподіляються вздовж верхнього краю.З Пакет TQFP-100 Основні тонкі відведення, що простягаються назовні з усіх чотирьох боків плоского, квадратного тіла.Ця конструкція підвищує сумісність поверхневого встановлення, зберігаючи адекватний інтервал штифтів для легкої пайки та складання.Крок свинцю (відстань між сусідніми штифтами), як правило, становить 0,5 мм, оптимізуючи цілісність сигналу, мінімізуючи загальний слід.

EPM7064STC100-7 Виробник

EPM7064STC100-7-це CPLD (складний програмований логічний пристрій), спочатку розроблений Altera, напівпровідниковою компанією, відомою своїми програмованими логічними рішеннями.У 2015 році, Інтель придбала Altera, інтегруючи свої лінії продуктів FPGA та CPLD в групу програмованих рішень Intel (PSG).З тих пір EPM7064STC100-7 був брендований під Intel, хоча він був позначений як застарілий.Intel, як виробник, підтримував застарілу підтримку для серії Max® 7000S, включаючи цю модель, поступово переміщуючи свою увагу на сучасні FPGA та програмовані логічні технології.

Висновок

EPM7064STC100-7 об'єднує складні функції, швидку продуктивність та прості оновлення в одному мікросхемі, що підтверджує його значення у складних цифрових налаштуваннях.Цей посібник показав, як він працює, для чого він використовується, і як він вписується в різні електронні системи.Це допомагає змусити пристрої працювати плавно та ефективно, доводячи, що це все ще дуже корисно для багатьох програм.Цей посібник дає чіткий огляд того, як EPM7064STC100-7 може допомогти ефективно покращити електронні конструкції та системні операції.

PDF -таблиця

EPM7064STC100-7 DATESHEETS:

Макс 7000.pdf
