Огляд програмованого логічного чіпа EPM7128ATC100-10

Робота з цифровими системами часто означає, що вам потрібна гнучка логіка, яка може адаптуватися до різних шляхів сигналу та завдань керування.EPM7128ATC100-10 надає вам програмоване логічне рішення, яке можна налаштувати для керування синхронізацією, маршрутизацією та логічним керуванням всередині електронних систем.Завдяки 128 макроелементам і тисячам придатних для використання логічних елементів ви можете створювати власні логічні функції всередині компактного пристрою.Його пакет для поверхневого монтажу легко встановлюється на сучасні друковані плати, а стабільний синхронізація та гнучкі вхідні та вихідні з’єднання допомагають виконувати багато типів завдань цифрового керування у вбудованих системах.

Каталог

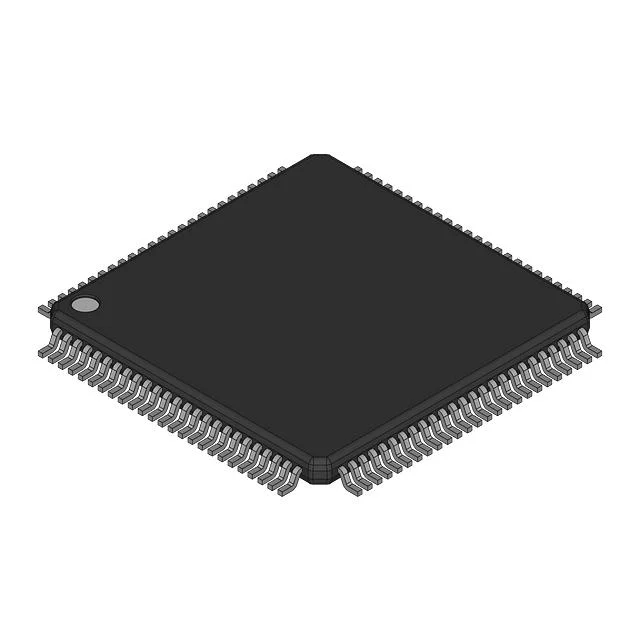

EPM7128ATC100-10 Огляд

EPM7128ATC100-10 це програмований логічний пристрій, призначений для реалізації конфігурованих функцій цифрового керування у вбудованих електронних системах.Пристрій містить 128 макроелементів і приблизно 2500 логічних елементів, які дозволяють розробникам створювати власні логічні схеми, такі як логіка керування, керування інтерфейсом і кінцеві автомати.Його структура організовує програмовану логіку в межах кількох блоків логічного масиву, з’єднаних через внутрішню мережу маршрутизації, яка розподіляє сигнали по всьому пристрою.Працюючи в діапазоні живлення від 3 В до 3,6 В і підтримуючи затримку поширення до 10 нс, він забезпечує передбачувану логічну синхронізацію.100-контактний корпус TQFP підтримує компактну установку поверхневого монтажу в схемах з обмеженим простором.

Шукаєте EPM7128ATC100-10?Зв’яжіться з нами, щоб перевірити поточний запас, час виконання та ціни.

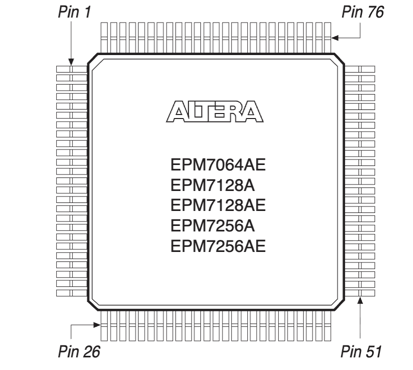

Конфігурація контактів EPM7128ATC100-10

Квадратний макет упаковки представляє чотирикутний плоский пристрій із металевими проводами, що простягаються з усіх чотирьох сторін корпусу.Номери штифтів розташовані послідовно по периметру, починаючи з штифта 1 у верхньому лівому куті та продовжуючи вздовж кожної сторони в порядку, доки останні шпильки не з’являться на решті країв.Кутові індикатори позначають ключові точки орієнтації, які використовуються для правильного розміщення пристрою на друкованій платі.Центральна область містить ідентифікаційні позначки пристрою, пов’язані з сімейством програмованих логік MAX 7000A.Відстань між проводами та симетричне розташування підтримують монтаж на поверхні та дозволяють кожному зовнішньому контакту підключатися до маршрутизації сигналу на платі.

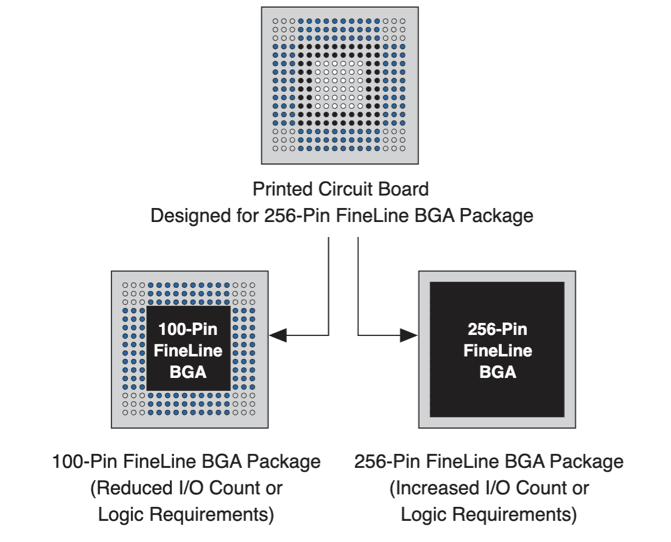

Приклад розводки EPM7128ATC100-10

Розташування контактів демонструє спільну компоновку друкованої плати, яка підтримує декілька розмірів корпусів FineLine BGA.Конструкція центральної плати, спочатку підготовлена для 256-контактного FineLine BGA, показана з щільною сіткою розташувань кульок пайки.Компонування дозволяє розташувати менший 100-контактний пристрій FineLine BGA в одному полі контактів, зберігаючи при цьому сумісні з’єднання для маршрутизації.Зовнішні позиції кульок залишаються невикористаними, коли встановлено менший пакет, тоді як повна сітка використовується для більшого пристрою.Таке розташування дає змогу єдиній конструкції плати підтримувати пристрої з різною кількістю вхідних виходів або логічними вимогами без зміни компонування друкованої плати.

Особливості EPM7128ATC100-10

Програмована логічна архітектура

Пристрій використовує програмовану логічну структуру на основі макрокомірки, яка дозволяє налаштовувати цифрові схеми після виготовлення.Кожна макрокомірка може реалізовувати комбінаційну логіку або зареєстровані логічні функції, надаючи розробникам гнучкість при побудові шляхів керування, логіки маршрутизації сигналів і схем синхронізації.Ця архітектура дозволяє інтегрувати кілька дискретних логічних функцій в один пристрій, зберігаючи при цьому передбачувану логічну поведінку.

Блоки структурованого логічного масиву

Внутрішні логічні ресурси організовані в блоки логічного масиву, які групують макрокомірки та спільно використовують ресурси маршрутизації.Таке розташування спрощує внутрішній розподіл сигналу та допомагає підтримувати стабільну логічну роботу в пристрої.Сигнали можна направляти між блоками через внутрішню мережу з’єднань, яка підтримує складну цифрову логіку.

Широкий вхід і вихід

До вісімдесяти чотирьох вхідних і вихідних контактів дозволяють пристрою підключатися безпосередньо до кількох цифрових сигналів у вбудованій системі.Ці контакти можуть бути налаштовані на вхід, вихід або двонаправлену роботу залежно від вимог конструкції.Ця гнучкість дозволяє пристрою керувати зв'язком між процесорами, пристроями пам'яті та периферійними логічними схемами.

Швидка логічна відповідь

Пристрій підтримує затримку розповсюдження до десяти наносекунд, що забезпечує чутливу поведінку цифрової логіки.Ця продуктивність синхронізації підтримує функції керування, які вимагають послідовного перемикання сигналів і надійної синхронізації з іншими цифровими компонентами в системі.

Електрично перепрограмована логіка

Конфігурація зберігається за допомогою програмованої технології електричного стирання, яка дозволяє оновлювати логіку пристрою при зміні системних вимог.Розробники можуть змінювати цифрову логіку під час розробки або обслуговування системи без заміни апаратного компонента.

Низька напруга

Робота в діапазоні живлення від трьох вольт до трьох цілих шести вольт дозволяє пристрою інтегруватися з багатьма сучасними цифровими системами.Цей діапазон напруги підтримує стабільні логічні рівні, зберігаючи при цьому сумісність із загальними стандартами цифрового інтерфейсу.

Компактний пакет для поверхневого монтажу

Пристрій поставляється в тонкому чотириконтактному плоскому пакеті, призначеному для поверхневого монтажу.Компактний розмір корпусу допомагає заощадити місце на платі та підтримує автоматизовані виробничі процеси, які використовуються в сучасному електронному виробництві.

Інтегрована можливість цифрового керування

Поєднання програмованої логіки, гнучкої маршрутизації та настроюваних вхідних і вихідних з’єднань дозволяє пристрою виконувати різноманітні завдання цифрового керування.Він може замінити кілька дискретних логічних схем, зберігаючи стабільну поведінку сигналу у вбудованих електронних конструкціях.

Технічні характеристики EPM7128ATC100-10

Атрибут продукту	Значення атрибута
Виробник	Альтера (Intel)
Напруга живлення - внутрішня	3 В ~ 3,6 В
Пакет пристроїв постачальника	100-TQFP (14x14)
Серія	MAX® 7000A
Програмований тип	EE PLD
Пакет / футляр	100-TQFP
Пакет	Масовий
Робоча температура	0°C ~ 70°C (TA)
Кількість макроелементів	128
Кількість логічних елементів/блоків	8
Кількість входів/виходів	84
Кількість воріт	2500
Тип монтажу	Поверхневий монтаж
Час затримки tpd(1) Макс	10 нс
Базовий номер продукту	EPM7128
Статус RoHs	Не відповідає RoHS
Рівень чутливості до вологи (MSL)	3 (168 годин)
Статус REACH	REACH Не впливає
ECCN	EAR99
ХЦУС	8542.39.0001

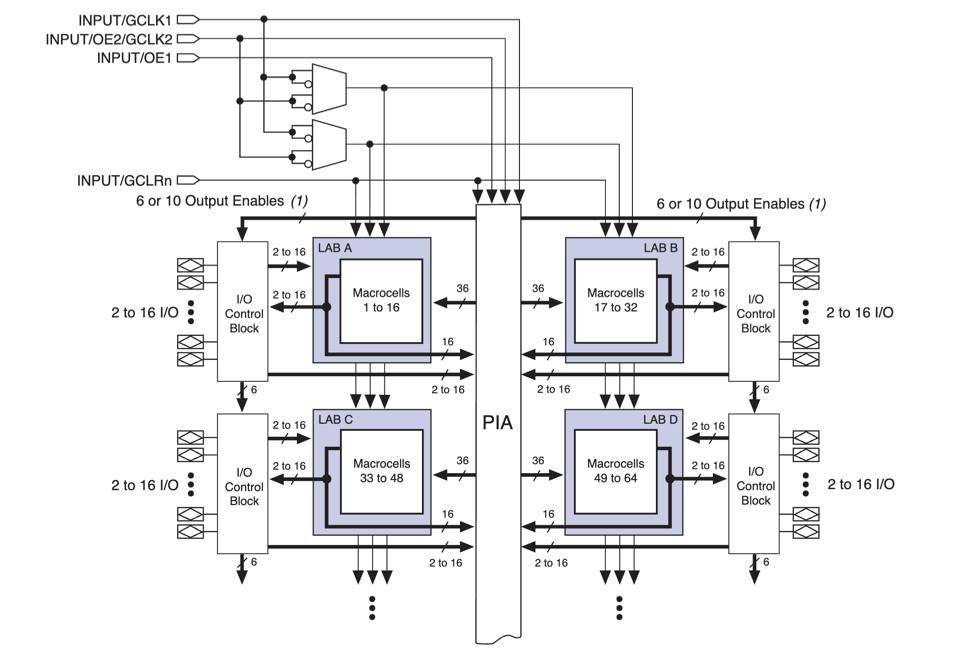

Блок-схема пристрою EPM7128ATC100-10

Діаграма ілюструє внутрішню логічну архітектуру, яка використовується пристроями MAX 7000A CPLD, такими як EPM7128ATC100-10.Структура організована навколо кількох блоків логічного масиву, позначених LAB A, LAB B, LAB C і LAB D, кожен з яких містить групи макрокомірок, які реалізують програмовані логічні функції.Ці макроелементи підтримують комбінаційну логіку та зареєстровані логічні операції в пристрої.Блоки логічного масиву з’єднані через центральний програмований масив з’єднань, який направляє сигнали між логічними секціями.Кожен блок логічного масиву підключається до блоку керування вводом-виводом, який керує вхідними та вихідними контактами пристрою.Глобальні керуючі сигнали, включаючи тактові входи, вихідні сигнали дозволу та глобальні чисті входи, надходять із верхньої частини архітектури та розподіляють керуючі сигнали по внутрішній логічній структурі для координації роботи пристрою.

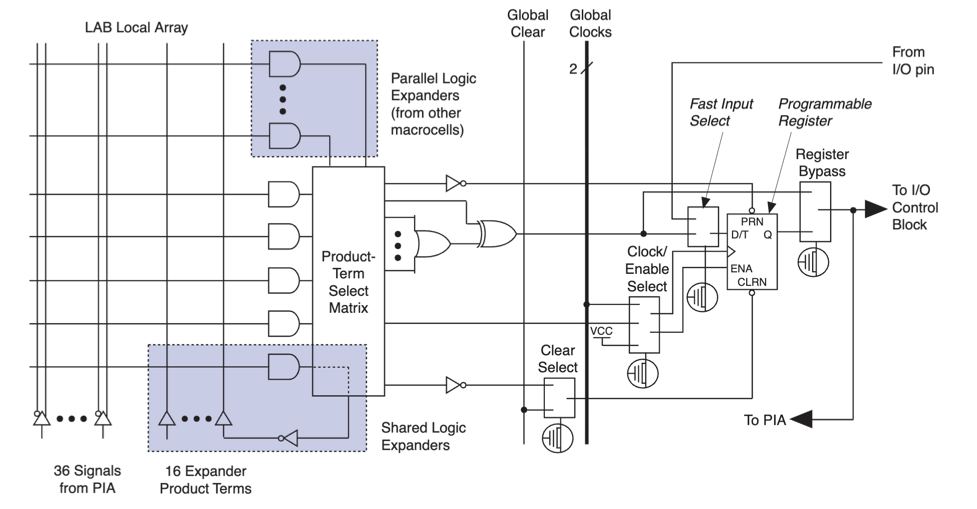

Макроячейка EPM7128ATC100-10

Логічні сигнали надходять у макрокомірку з програмованого масиву з’єднань через тридцять шість ліній маршрутизації, підключених до локального масиву LAB.Матриця вибору термінів продукту поєднує ці сигнали з до шістнадцяти термінів продукту розширення для створення програмованих логічних функцій.Паралельні логічні розширювачі дозволяють додаткові терміни від сусідніх макрокомірок, тоді як спільні логічні розширювачі розподіляють додаткові терміни продукту в блоці логічного масиву для збільшення логічної ємності.Вихідні шляхи подають програмований регістр, який працює з глобальним годинником і чіткими лініями керування, що дозволяє або зареєстрований, або прямий комбінаційний вихід.Шлях вибору швидкого входу приймає сигнали від зовнішнього виводу вводу-виводу, а шлях обходу регістру дозволяє проходити сигнал без тактової пам’яті.Кінцеві вихідні сигнали направляються або до блоку керування введенням-виведенням для зовнішніх контактів, або назад до програмованого масиву з’єднань для внутрішньої маршрутизації сигналу.

Застосування EPM7128ATC100-10

Вбудована логіка керування системою

Програмовані логічні пристрої, такі як цей, часто використовуються для реалізації спеціальної логіки керування у вбудованих системах.Він може координувати часові зв’язки між процесорами, датчиками та пристроями зв’язку, зберігаючи при цьому стабільний потік сигналу в системі.

Контролери промислової автоматизації

Обладнання автоматизації часто потребує спеціальної логіки для керування датчиками, реле та сигналами приводу.Пристрій можна запрограмувати для виконання завдань керування, перевірок безпеки та маршрутизації сигналів, що використовуються в автоматизованих машинах і системах моніторингу.

Логіка телекомунікаційного інтерфейсу

Комунікаційне обладнання використовує програмовану логіку для керування маршрутизацією сигналу між процесорами та схемами інтерфейсу.Пристрій може підтримувати цифрову комутацію, обробку протоколів і формування сигналу, що допомагає підтримувати надійний зв’язок між компонентами системи.

Схеми керування побутовою електронікою

Цифрові споживчі продукти часто покладаються на компактні логічні пристрої для координації внутрішніх операцій.Пристрій може керувати синхронізацією, обробкою вхідного сигналу та контролем сигналу в електронних продуктах, таких як мультимедійне обладнання, домашня електроніка та периферійні пристрої.

Маршрутизація цифрового сигналу та керування інтерфейсом

Системи, які поєднують декілька цифрових підсистем, вимагають контрольованої маршрутизації сигналу між компонентами.Програмована логічна структура дозволяє розробникам створювати індивідуальну логіку маршрутизації, яка спрямовує сигнали між пам’яттю, процесорами та зовнішніми інтерфейсами.

Реалізація кінцевої машини

Багато електронних систем покладаються на кінцеві машини для керування робочими послідовностями.Пристрій може реалізувати ці структури керування на основі стану за допомогою програмованих логічних шляхів, які реагують на умови введення та події часу.

Заміна для дискретних логічних компонентів

Кілька окремих логічних елементів і схем керування часто можна об’єднати в один програмований пристрій.Цей підхід зменшує складність плати, одночасно дозволяючи регулювати логічну поведінку за допомогою оновлень конфігурації, коли системні вимоги змінюються.

Переваги та недоліки EPM7128ATC100-10

Переваги

• Гнучка програмована логіка дозволяє розробникам впроваджувати власні цифрові схеми

• Швидший цикл розробки порівняно з пристроями з фіксованою логікою

• Компактна інтеграція кількох логічних функцій в одному пристрої

• Надійна робота з відносно низькою затримкою розповсюдження для логічних завдань керування

• Підтримує кілька вхідних і вихідних з'єднань через 84 контакти введення/виведення

• Перепрограмована архітектура дозволяє оновлювати дизайн під час розробки

• Підходить для заміни кількох дискретних логічних мікросхем у вбудованих системах

Недоліки

• Нижча щільність логіки порівняно з сучасними пристроями FPGA

• Обмежені внутрішні ресурси порівняно з новими сімействами програмованої логіки

• Обмежений діапазон робочих температур порівняно з пристроями промислового класу

• Версія, яка не відповідає RoHS, може обмежити використання в деяких сучасних конструкціях, що відповідають екологічним нормам

EPM7128ATC100-10 Альтернативи

Номер деталі	Виробник	Ключові характеристики	Випадок використання/Примітки
EPM7128ATC100-12F	Альтера	Сімейство CPLD MAX 7000A зі 128 макроелементами та приблизно 2500 придатними для використання логічними елементами.Використовує технологію електрично стираної програмованої логіки та 100-контактний корпус TQFP із багатьма програмованими з’єднаннями вводу/виводу.	Використовується для цифрової логіки керування, логіки інтерфейсу шини та логіки зв’язку системи, де кілька цифрових функцій мають бути реалізовані в одному програмованому пристрої.
EPM7128ATC100-6	Альтера	CPLD вищого класу швидкості з архітектури MAX 7000A.Забезпечує програмовані макрокомірки, внутрішні ресурси маршрутизації та гнучкі цифрові вхідні та вихідні контакти.	Підходить для чутливої ​​до часу цифрової логіки, керування інтерфейсами та вбудованих систем керування, які вимагають швидшої логічної реакції.
EPM7128ATC144-10	Альтера	Пристрій CPLD, що використовує архітектуру MAX 7000A з енергонезалежною пам’яттю конфігурації та більшим пакетом, який підтримує більше з’єднань введення/виведення для інтеграції цифрової системи.	Поширений у промислових платах керування, комунікаційному обладнанні та завданнях програмованого логічного керування, де потрібно обробляти додаткові зовнішні сигнали.

Про Altera (Intel)

Altera була напівпровідниковою компанією, відомою розробкою програмованих логічних пристроїв, які використовуються в цифрових системах і вбудованій електроніці.Компанія спеціалізується на програмованих вентильних матрицях і складних програмованих логічних пристроях, які дозволяють розробникам впроваджувати індивідуальні цифрові схеми в одному компоненті.Його сімейства продуктів широко використовувалися в комунікаційному обладнанні, обчислювальних платформах, промислових системах керування та побутовій електроніці.У 2015 році компанія стала частиною Intel, де її технології програмованої логіки продовжують розроблятися та інтегруватися в центри обробки даних, мережі та вбудовані обчислювальні платформи.

Висновок

EPM7128ATC100-10 — це програмований логічний пристрій, розроблений для виконання конфігурованих завдань цифрового керування в електронних системах.Він поєднує в собі 128 макроелементів і внутрішню структуру маршрутизації, яка дозволяє створювати спеціальні логічні функції в одному компактному чіпі.Пристрій організовує свої логічні ресурси через блоки логічного масиву, які підключаються через програмовану мережу маршрутизації.Конфігурація контактів і компактний корпус TQFP підтримують конструкції для поверхневого монтажу, які використовуються в сучасних друкованих платах.Ви можете використовувати цей пристрій для керування маршрутизацією сигналу, логічною послідовністю та функціями керування в багатьох цифрових програмах.Ця гнучкість допомагає спростити проектування схеми, зберігаючи передбачувану поведінку системи.
