EPM7160ELC84-15: Таблиця даних, функції, вишкірування, програмування та програми

Цей посібник стосується EPM7160ELC84-15, спеціального мікросхеми, який допомагає створити спеціальні цифрові логічні схеми.Ви можете запрограмувати його за допомогою з'єднання JTAG і навіть оновити його, поки він уже встановлений у вашій системі.Він також має функції безпеки для захисту вашого дизайну.Ця стаття пояснює все про мікросхему, включаючи його макет PIN -коду, функції, використання та як його програмувати.Незалежно від того, чи працюєте ви над машинами, автомобілями чи мережевим обладнанням, цей посібник допомагає зрозуміти, чому ця мікросхема корисна.

Каталог

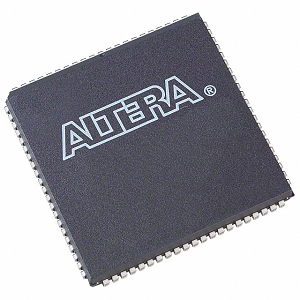

Огляд EPM7160ELC84-15

З EPM7160ELC84-15 є частиною серії CPLDS Max 7000 Intel, яка використовує вдосконалену архітектуру Altera Advanced другого покоління.Ці пристрої, виготовлені за допомогою технології CMOS з високим класом, підібрані для високолінійної та високоефективної реалізації цифрових логічних схем.Ця модель має 160 макроцеллів і забезпечує приблизно 3200 корисних воріт, що відповідає потребам складних цифрових систем.Він працює на 5 В живленню, з типовою затримкою штифта до шпильки 15 нс, що дозволяє досягти швидкості до 175,4 МГц, забезпечуючи швидку обробку сигналів та ефективну продуктивність системи.Цей CPLD підтримує як програмування в системі, так і перепрограмування через інтегрований інтерфейс JTAG, що відповідає IEEE STD.1149.1, підвищення гнучкості та простоти оновлень після встановлення.Він також пропонує функцію біт безпеки для запобігання несанкціонованому копіювання даних конфігурації, цінного доповнення для захисту інтелектуальної власності.

Якщо ви хочете забезпечити все, що потрібно, щоб ваш бізнес потребує, зараз ідеальний час для того, щоб зробити з нами масове замовлення.Ми готові допомогти вам заощадити час, скоротити витрати та отримати саме те, що вам потрібно.

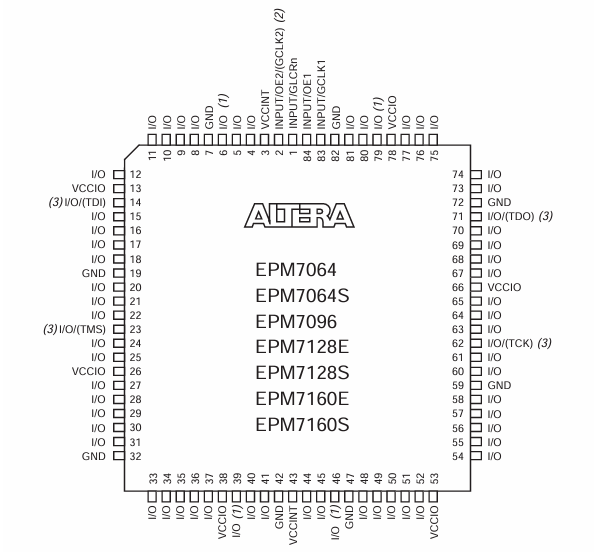

EPM7160ELC84-15 Діаграма розвороту

Діаграма вириву для EPM7160ELC84-15 Пристрій ілюструє фізичну компонування та функціональність 84 штифтів у пакеті PLCC (пластиковий носій, що ведуть чіп).На схемі показана квадратна конфігурація, де кожному штифту присвоюється певна мітка, яка вказує на її функцію, наприклад Введення/ви (Вхід/вихід), Gnd (земля), або Vccio (напруга живлення для вводу/виводу).Шпильки позначені як Введення/ви Представляйте налаштовані цифрові вхідні або вихідні лінії, які використовуються для взаємодії з іншими пристроями в ланцюзі. Vccio шпильки напруга живлення до Банки вводу/виводуі Gnd Шпильки надають ґрунтове посилання.Спеціальні шпильки включають TDI, TDO, TMSі TCK, які використовуються для Jtag Програмування та тестування на прикордонні сканування.Крім того, шпильки Вхід1/clk1 і Вхід2/CLK2 позначені входи годинного або контрольного сигналу для внутрішніх логічних термінів.

Моделі CAD EPM7160ELC84-15

EPM7160ELC84-15 Символ

EPM7160ELC84-15 Слід

EPM7160ELC84-15 3D-модель

EPM7160ELC84-15 Особливості

• Логіка високої щільності: EPM7160ELC84-15 пропонує 160 макроцелів і приблизно 3200 корисних воріт, що робить його дуже придатним для складних цифрових конструкцій.Ця щільність дозволяє інтегрувати кілька функцій в один пристрій, полегшуючи більш компактні та ефективні конструкції ланцюгів.

• Швидка продуктивність: З максимальною затримкою розповсюдження 15 нс та здатністю підтримувати робочі частоти до 100 МГц, цей CPLD забезпечує швидку обробку сигналів та високошвидкісну продуктивність для додатків, що чутливі до часу.

• Програмність в системі (провайдер): Із вбудованим IEEE Std.1149.1 (JTAG) Інтерфейс пристрій підтримує програмування в системі.Ця можливість дозволяє запрограмувати пристрій та перепрограмувати після встановлення, забезпечуючи гнучкість для оновлень та змін функціональності без необхідності фізичної заміни.

• Інтерфейс Multivolt ™ вводу/виводу : Мультивольтовий інтерфейс вводу/виводу підтримує різні робочі напруги, що робить CPLD сумісним з рівнями логіки 5,0 В, 3,3 В та 2,5 В.Ця функція дозволяє використовувати пристрій у системах змішаної напруги, посилюючи його адаптованість до різних електронних середовищ.

• Гнучка конфігурація вводу/виводу: Він забезпечує 64 програмовані штифти вводу/виводу, які пропонують універсальні варіанти взаємодії.Ця гнучкість важлива для додатків, що потребують різноманітних конфігурацій вводу/виводу, що підтримує широкий спектр підключення та функціональності.

• Пам'ять на основі EEPROM: Використовуючи технологію EEPROM для зберігання конфігурації, CPLD можна перепрограмувати до 100 разів.Ця неповноцінна пам'ять гарантує, що пристрій зберігає свою конфігурацію навіть після циклів живлення для надійності та простоти обслуговування.

• Особливості безпеки: Пристрій включає біт безпеки, який запобігає несанкціонованому доступу до запрограмованої логіки, захисту інтелектуальної власності та запобігання фальсифікаціях, що добре для додатків у середовищах, що чутливі до безпеки.

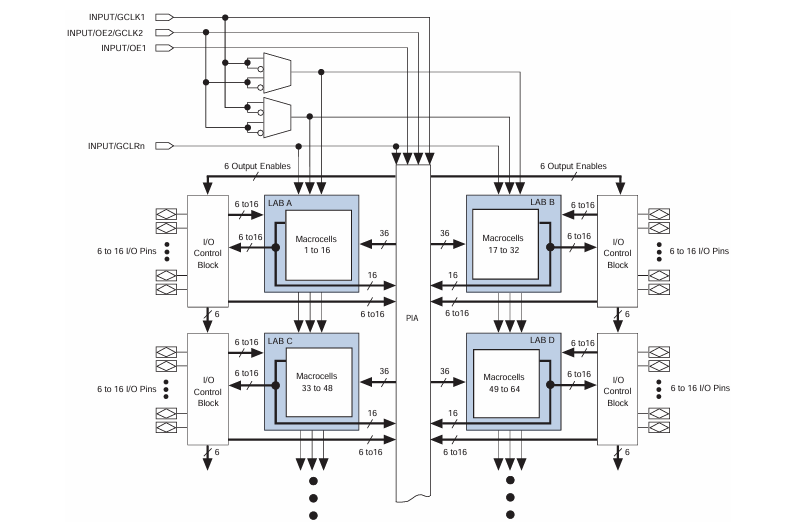

EPM7160ELC84-15 Блок-схема

Блок -схема EPM7160ELC84-15, являє собою добре структуровану внутрішню архітектуру, що складається з чотирьох Логічні блоки масиву (лабораторії) позначений , Б, Cі Р..Кожна лабораторія містить 16 макроцелів, робити загалом 64 макроцелі, які є будівельними одиницями для створення логічних функцій.Ці макроцелі можуть реалізувати комбінаційну або зареєстровану логіку за допомогою програмованих взаємозв'язків та контрольних сигналів.В центрі, Програмований масив взаємозв'язків (PIA) служить основою комунікації, що дозволяє гнучку маршрутизацію сигналів між Лабораторія і Введення/ви шпильки.Кожна лабораторія підключається до PIA з 36 вхідними лініями та 16 вихідними лініями, забезпечуючи високий ступінь логічної взаємозв'язку.Навколо периферії, Блоки управління вводу/виводу Керуйте вхідними та вихідними сигналами, пропонуючи від 6 до 16 штифтів/виводу на сторону, які взаємодіють безпосередньо із зовнішньою системою.Він також показує глобальні сигнали управління, такі як Clock (GCLK1, GCLK2), Увімкнення виходу (OE1) та Clear (GCLRN), розподілений у всіх лабораторіях для синхронізованого та централізованого логічного управління.Ці сигнали можуть бути направлені через мультиплекси, щоб забезпечити гнучкість та ефективність проектування.

Технічні характеристики EPM7160ELC84-15

Тип	Параметр
Виробник	Altera/Intel
Серія	Макс® 7000
Упаковка	Трубка
Статус частини	Застарілий
Програмований тип	Ee pld
Затримка часу TPD (1) Макс	15 нс
Постачання напруги - внутрішнє	4,75 В ~ 5,25 В
Кількість логічних елементів/блоків	10
Кількість макроцелів	160
Кількість воріт	3200
Кількість вводу/виводу	64
Робоча температура	0 ° C ~ 70 ° C (TA)
Монтажний тип	Поверхневе кріплення
Пакет / кейс	84-LCC (J-LADE)
Пакет пристроїв постачальника	84-PLCC (29.31x29.31)
Базовий номер товару	EPM7160

EPM7160ELC84-15

Промислова автоматизація

У промислової автоматизації EPM7160ELC84-15 використовується для управління логікою в програмованих логічних контролера (PLC), контролери двигуна та сенсорних інтерфейсів.Його здатність обробляти складні логічні операції та швидкий перемикач вводу/виводу робить його ідеальним для завдань автоматизації, які потребують точного управління та термінів.

Вбудовані системи

Цей CPLD корисний у вбудованих системах, де важливі місця та енергоефективність.Він знаходить додатки в робототехніці, Інтернет -пристроях (IoT) та побутової електроніки, де її програмованість дозволяє налаштувати та пристосованість до конкретних функціональних вимог.

Телекомунікації

Пристрій використовується в телекомунікаційному обладнанні, таких як маршрутизатори та комутатори для управління термінами, маршрутизації даних та обробки протоколів.Його високошвидкісна продуктивність та здатність працювати на різних рівнях напруги роблять його придатним для мережевої інфраструктури, яка вимагає надійності та високої пропускної здатності даних.

Автомобільна електроніка

У межах автомобільного сектору EPM7160ELC84-15 підтримує програми в інформаційно-розважальних системах, модулях управління тілом та підрозділами управління двигуном.Надійність та підтримка CPLD для широкого спектру напруг введення/виходу дозволяють йому надійно працювати в вимогливих умовах автомобільного середовища.

Медичні пристрої

CPLD також застосовується в технологіях медичних виробів, особливо в діагностичному обладнанні та системах моніторингу пацієнтів.Його функції безпеки та стабільна експлуатація в різних умовах навколишнього середовища гарантують, що вона може надійно та ефективно обробляти чутливі та медичні програми.

EPM7160ELC84-15 Подібні частини

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

Етапи програмування EPM7160ELC84-15

Програмування EPM7160ELC84-15, CPLD від серії Max 7000 Intel, передбачає структурований процес, щоб забезпечити функцію пристрою відповідно до специфікацій.Ось кроки, пов'язані з програмуванням цього CPLD:

1. Вхід дизайну: Почніть з використання мови опису обладнання (HDL), таких як VHDL або Verilog, або графічний інструмент захоплення для створення вашого цифрового логічного дизайну.Цей початковий крок закладає основу для функціональності, яку ви хочете реалізувати в CPLD.Використовуйте програмне забезпечення для дизайну, сумісне з серією Max 7000, такою як квартал II або Max+Plus II, що надає інструменти для кодування, компіляції та моделювання вашої конструкції.

2. Компіляція та моделювання: Складіть свою конструкцію, щоб перекласти код HDL або схему у двійковий формат, який може виконувати CPLD.Цей крок також перевіряє наявність помилок синтаксису та гарантує, що логіка відповідає вимогам дизайну.Моделюйте складену конструкцію для підтвердження його функціональності.Це передбачає виконання тестових випадків проти дизайну, щоб перевірити її логіку та терміни, гарантуючи, що вона поводиться, як очікувалося, перш ніж він буде запрограмований на фізичний пристрій.

3. Налаштування обладнання програмування: Підключіть EPM7160ELC84-15 до відповідного обладнання для програмування.Це може включати налаштування інтерфейсу JTAG з такими пристроями, як ByTeblasterMV, MasterBlaster або USB-Blaster.Переконайтесь, що CPLD належним чином працює та налаштований у правильному режимі конфігурації для програмування, як правило, використовуючи джерело живлення 5,0 В.

4. Процес програмування: Відкрийте програмне забезпечення для програмування (як програміст Quartus II) та налаштуйте його для розпізнавання EPM7160ELC84-15 через інтерфейс JTAG.Завантажте відповідний файл програмування (.pof або .sof) у програмне забезпечення.Ці файли містять складені дизайнерські дані, необхідні для налаштування CPLD.Виконайте команду програмування в програмному забезпеченні для перенесення дизайну в CPLD.Моніторинг процесу на будь -які помилки та підтвердьте успішне завершення програмування.

5. Перевірка: Після завершення програмування проведіть процес перевірки, щоб переконатися, що CPLD працює правильно в межах передбачуваного застосування.Це може включати проведення тестів на прикордонні сканування або тести на функціональність у фактичній системі, де реалізується CPLD.Переконайтеся, що всі функціональні можливості виконуються за розробкою і чи пристрій правильно взаємодіє з іншими компонентами в системі.

EPM7160ELC84-15 Переваги

Економічна ефективність

EPM7160ELC84-15-це економічно вигідне рішення для потреби складних логічних можливостей без високої ціни, пов'язаної з новішими CPLDS або FPGA.Це робить його привабливим для бюджетних проектів, а також для навчальних або дрібних промислових програм.

НЕПРАВИТНА КОНФІГУРАЦІЯ

Використовуючи технологію EEPROM, EPM7160ELC84-15 зберігає свою запрограмовану конфігурацію навіть тоді, коли потужність вимикається.Ця нениляльність забезпечує надійність пристрою та послідовність продуктивності через цикли живлення, усуваючи потребу у зовнішніх неповнолітніх компонентах пам'яті.

Широкий діапазон робочої напруги

Пристрій підтримує широкий діапазон робочої напруги від 4,75 В до 5,25 В, розміщуючи різні джерела живлення та забезпечуючи сумісність як зі старими, так і новими системними конструкціями.Ця універсальність корисна в умовах змішаної напруги, де системні компоненти можуть не поділяти однакові стандартні рівні напруги.

Надійна продуктивність

Пристрій пропонує надійну продуктивність із затримкою розповсюдження 15 нс та підтримкою робочих частот до 100 МГц.Це забезпечує своєчасну та ефективну обробку логічних операцій, що робить його придатним для часових додатків у телекомунікаціях, автомобільній електроніці та системах промислового управління.

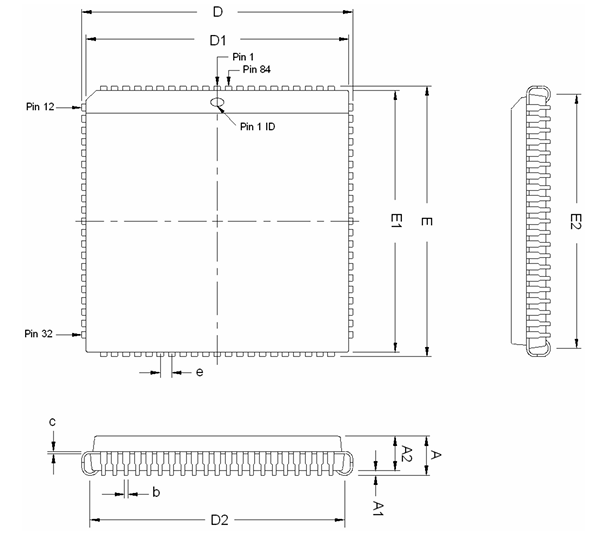

EPM7160ELC84-15 Розміри упаковки

Таблиця розмірів контуру пакету

Символ	Дюйм
	Хв.	Ном.	Макс.
	0,165	0,172	0,18
A1	0,02	-	-
A2	0,150 тип
Р.	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
Е	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
б	0,013	-	0,021
c	0,008 Тип
Е	0,050 тип

Контур пакету

EPM7160ELC84-15 Виробник

EPM7160ELC84-15 виробляється Корпорація Intel, світовий лідер з напівпровідникових технологій.Спочатку розроблений Altera, цей CPLD став частиною портфеля продуктів Intel після його придбання Altera у 2015 році. З тих пір Intel продовжує підтримувати серію Max 7000, включаючи EPM7160ELC84-15, під його програмою, що займаються програмами.Управління Intel гарантує, що пристрій виграє від їх розширених стандартів виробництва, довгострокової надійності та підтримки документації.Хоча зараз класифікується як застарілий, застаріла Intel у програмованих логічних пристроях, таких як EPM7160ELC84-15, продовжує обслуговуватись у застарілих системах та спеціалізованих програмах у всьому світі.

Висновок

EPM7160ELC84-15 виступає як дуже здатний CPLD, пристосований для інженерів та дизайнерів системи, які шукають економічно ефективну логічну інтеграцію з гнучкою програмністю.Його пам'ять на основі EEPROM, швидка затримка поширення та сумісність з декількома рівнями напруги роблять її сильною підходящим для різноманітних електронних середовищ.Підкріплений Legacy Manufacturing Legacy та побудований з такими функціями, як Multivolt I/O та JTAG, пристрій продовжує служити у застарілі та спеціалізованих системах, незважаючи на застарілість.Незалежно від того, що ви працюєте в промислової автоматизації, вбудованих додатках або телекомунікаційній інфраструктурі, EPM7160ELC84-15 забезпечує надійну продуктивність та довгострокову цінність.
