Все про РК -дисплей 16x2

Лідний кристал 16x2 (РК -дисплей) - це універсальний та основний компонент у сучасній електроніці, що пропонує компактний, але ефективне рішення для відображення текстових та чисельних даних.Її структура з 16 стовпців та 2 рядів містить до 32 символів, що робить його популярним вибором в вбудованих системах, проектах саморобних робіт та різних цифрових пристроїв.Ця стаття копається в технології, характеристиках та практичному застосуванні модуля РК -дисплея 16х2, що надає вичерпний посібник для вас, щоб інтегрувати цей дисплей у свої проекти.

Каталог

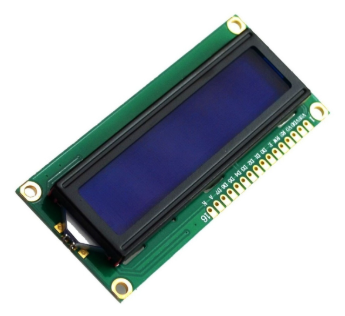

Огляд технології LCD 16x2

LCD 16x2 - це адептне середовище для представлення інформації, що охоплює структуру 16 стовпців та 2 ряди.Ця конструкція може вмістити до 32 символів, кожен символ утворюється з матриці 5x8 пікселів, що призводить до 1280 пікселів.Укорінений у функціональності багатосегментальних світлодіодів, він знаходить свою нішу в широкому спектрі пристроїв, самих зусиль та електронних додатків.Його чарівність виникає внаслідок його доступності, простоти програмування та прямої роботи.Варіанти в цій серії, такі як 8x2 та 10x2, 8x1 та 16x1, забезпечують гнучкість відповідно до конкретних потреб дизайну поряд з основною моделлю 16x2.

Робота РК -дисплея 16x2 залежить від складної взаємодії між апаратними компонентами та директивами програмного забезпечення для надання точних візуальних даних.Ви можете зрозуміти, як включення бортового контролера, як, наприклад, Hitachi HD44780, спрощує це складне завдання, полегшуючи управління даними та підтримуючи точність дисплея.Використання ретельних практик кодування може підвищити тривалість життя пристроїв та ефективність, демонструючи, як навички та знання можуть підвищити використання ресурсів.

Технічні характеристики

Специфікація	Деталі
Робоча напруга	4,7 В до 5,3 В
Відображення розмірів рамки	72 х 25 мм
Робочий струм	1MA (без підсвічування)
Розмір друкованої плати	80L x 36W x 10h мм
Контролер	HD47780
Підсвічування світлодіодного кольору	Зелений або синій
Кількість стовпців	16
Кількість рядків	2
Кількість шпильок	16
Всього персонажі	32
Режими роботи	4-бітний і 8-бітний
Розмір коробки пікселів	5 × 8 пікселів на символ
Розмір шрифту персонажа	0,125 Вт х 0,200h (мм)

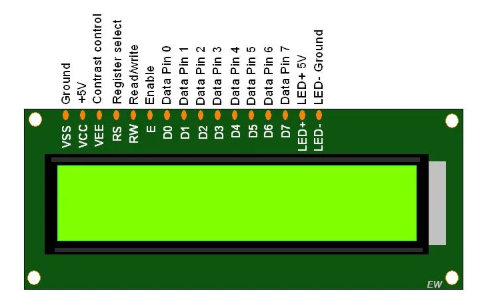

Конфігурація PIN

Номер PIN -коду	Пінопласт	Опис
Шпилька 1	Земля	Підключається до заземлення.
Шпилька 2	+5 вольт	Забезпечує запас +5В РК.
Шпилька 3	Оселя	Вибирає контраст РК.
Шпилька 4	Зареєструйтесь вибрати	Підключається до PIN -коду MCU.Режим даних = 0, команда режим = 1.
Шпилька 5	Читати та писати	Використовується для читання або запису даних.
Шпилька 6	Ввімкнути	Дозволяє шпильку;Повинно бути високим для виконання читання/запису процедура.Постійно тримає високо.
Шпилька 7	PIN -код	Штифти даних (0-7) підключені до мікроконтролера для передача даних.Підтримує 4-бітний режим.
Шпилька 8	PIN -код 1	Штифт передачі даних.
Закладіть 9	PIN -код 2	Штифт передачі даних.
Закладіть 10	PIN -код 3	Штифт передачі даних.
Шпилька 11	PIN -код 4	Штифт передачі даних.
Шпилька 12	Дані PIN 5	Штифт передачі даних.
Шпилька 13	Дані PIN 6	Штифт передачі даних.
Шпилька 14	Дані PIN 7	Штифт передачі даних.
Шпилька 15	Очолював позитивний	+VE клемна підсвічування світлодіода;підключений до +5В до Активуйте світлодіодну підсвічування.
Шпилька 16	Світлодіодний негативний	-Верал світлодіода підсвічування;підключений до GND до Активуйте світлодіодну підсвічування.

Команда для РК -дисплея 16х2 модулів

Шестигранний код	Опис
1	Видаляє відображення даних на екрані РК.
2	Рухи повертаються додому.
4	Модифікує розташування курсору з лівого боку.
6	Змінює розташування курсору в правий бік.
5	Змінює дисплей праворуч.
7	Зміщує дисплей зліва.
8	Вимикає дисплей;Курсор також буде повернутий вимкнено.
0a	Вмикається на курсор і вимикає дисплей.
0c	Вимикає курсор і вмикає дисплей.
0e	Вмикається на дисплеї і моргає курсор.
0f	Вмикається на дисплеї і моргає курсор.
10	Змінює розташування курсору зліва.
14	Змінює розташування курсору праворуч.
18	Змінює розташування дисплея з лівого боку.
1c	Змінює розташування дисплея в правій частині.
80	Переміщує курсор на первинну лінію.
C0	Переміщує курсор на початок наступного рядка.
38	Налаштує РК -дисплей для 2 ліній та матрицю 5 × 7.

Основні концепції РК -технології

РК -системи функціонують шляхом проводу світла через систематично розташовані шари, де молекули вирівняні під прямим кутом один до одного, що дозволяє проходити поляризоване світло.Ці ретельно організовані молекули відіграють домінуючу роль у управлінні інформацією про окремі пікселі, використовуючи поглинання світла, утворюючи таким чином видимі зображення.Орієнтація цих молекул зміщується у відповідь на світлові кути, полегшуючи для вас чіткі візуальні враження.Цей метод гарантує, що дані зберігаються на дисплеї до початку зміни.

З часом практичне використання продемонструвало, що LCD, завдяки своїм енергозаможним атрибутам та компактним розмірам, поступово замінюють екрани CRT на різних гаджетах, таких як CD/DVD-програвачі, годинники та комп’ютери.Цей зсув відображає більший рух до більш екологічного електронного дизайну.На відміну від світлодіодної технології, яка виробляє світло, LCD економлять енергію, блокуючи світло.Ця оперативна відмінність підкреслює здатність РК -дисплея мінімізувати використання електроенергії - динамічне врахування в сучасному технологічному прогресі.

Поточні програми промисловості виявляють рівновагу між продуктивністю та ефективністю, оскільки РК -дисплеї продовжують створювати різкі зображення.Точний підхід маніпулювання поляризованим світлом забезпечує глибше розуміння функціональності гармонізації з енергозбереженням, предмет, що дедалі більше стосується тривалої розмови про сталого проектного практики.

РК -регістри

Технологія РК -дисплея включає два основні регістри: реєстр команд та реєстр даних.PIN -код RS діє як рішучий механізм управління, визначаючи режим роботи шляхом каналізації діяльності до регістра команди при встановленні «0» та до реєстру даних, коли встановлено на «1.»

Реєстр команд

Реєстр команд витончено керує функціональними можливостями РК -дисплея, виконуючи різноманітні команди управління.Ці команди регулюють такі операції, як ініціалізація дисплея, очищення старого вмісту, розміщення курсору та встановлення загальних конфігурацій дисплея.Дослідне використання цього реєстру сприяє плавному переходу між різними операційними станами, посилюючи інтерактивний досвід.Глибока оцінка командної послідовності та терміни перевищує оперативну послідовність, сприяючи інтерфейсу рідини.

Реєстр даних

На противагу цьому реєстр даних - це те, де символи та графічні символи, призначені для відображення, знаходять їх тимчасовий будинок.Активація відбувається, коли PIN -код RS зміщується в положення «1», що дозволяє надсилати дані безпосередньо на дисплей.Цей процес хитромудро поєднує регістри команди та даних, забезпечуючи, що текстові та графічні дані представлені точно на РК -екрані.Ретельно оптимізація введення даних сприяє досягненню швидких показників оновлення, тим самим зберігаючи дисплей як реагування, так і інтенсивно.

Підключення 16 × 2 РК до Arduino

Пов’язання РК -дисплея 16 × 2 з Arduino забезпечує переконливий спосіб продемонструвати текстовий вихід.Використовуючи рідкокристалічну бібліотеку, Hitachi HD44780 суміші дисплеї плавно контролюються Arduino.Цей зв’язок дозволяє РК -дисплеї показувати такі повідомлення на кшталт "Hello World!"і хронологічно відстежувати час за секунди, оновлення, викликане кожним скиданням Arduino.

Працює на паралельному інтерфейсі

РК 16 × 2 працює на паралельному інтерфейсі, який потребує синхронізації декількох шпильок.Чудові шпильки включають регістр Select (RS), Read/Write (RW) та увімкнути разом з рядками даних D0-D7.Управління контрастом за допомогою потенціометра та живлення світлодіодної підсвітки однаково задіяні.Бібліотеки Arduino спрощують процес програмування, перетворюючи хитромудрі операції PIN -коду в керовані завдання та завдання даних.

Порівняння 4-бітних та 8-бітних режимів роботи

Для інтерфейсу LCD-Arduino рішення між 4-бітними та 8-бітними режимами пропонує чіткі шляхи.4-бітний режим, що використовує сім штифтів вводу/виводу, часто вибирають для його спрощеної ефективності та меншого попиту на апаратне забезпечення.І навпаки, 8-бітний режим використовує 11 шпильок, але полегшує швидшу передачу даних, сприяючи розумінню обробки даних у практичних умовах.Вибір часто залежить від доступності PIN -коду на Arduino та складність проекту.

Реалізація 4-бітного режиму на практиці

Ми досліджуємо 4-розрядну установку режиму для його ефективного використання ресурсів, що включають основні компоненти: Arduino, Bread дошку, РК-дисплеї 16 × 2, з'єднуючі проводи, шпильки для заголовків, резистор з 220 ом та 10-кратний потенціометр.Роль потенціометра у регулюванні контрасту екрана виявляється неоціненною, посилюючи видимість у різних умовах освітлення.Розгортання цієї конфігурації в різних проектних умовах дає уявлення про його універсальність та ефективність.

• Почніть з розміщення РК -дисплея на дошці та пов'язуючи його з відповідними штифтами Arduino, забезпечуючи правильне розміщення RS, RW та ввімкнути штифти.Включіть резистор 220 OMM для управління струмом підсвічування, захищаючи дисплей.Потенціометр кріпиться до штифта v0, щоб змінити контраст, що значно підвищує чіткість перегляду.

• Щоб ефективно застосувати рідкокристалічну бібліотеку, ініціалізуйте об'єкт дисплея із зазначеним розташуванням PIN -коду в Arduino IDE.Це демонструє практичне використання бібліотек програмного забезпечення для впорядкування управління обладнанням.За допомогою послідовних випробувань розробники отримують негайний відгук, вдосконалюючи як навички кодування, так і електронні методи усунення несправностей.

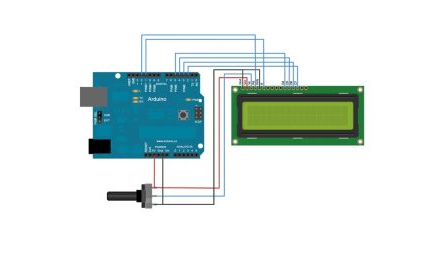

Схема проводки для РК -дисплея

Перш ніж розпочати інтеграцію РК з дошкою Arduino, розпочніть припаять заголовка шпильки або на штифт 14, або шпильку 16 РК.Для бажаної продуктивності дотримуйтесь наступного посібника з проводки:

• Підключіть штифт RS до цифрового штифта 12 на Arduino;Це ініціює командні процеси.

• Увімкнути PIN -код повинен посилатися на цифровий PIN -код 11 для запуску дій, функціонуючи як сигнал вибору реєстру.

• Встановити з'єднання для штифтів даних наступним чином:

• D4 до цифрового PIN 5,

• D5 до цифрового PIN 4,

• D6 до цифрового PIN 3,

• D7 до цифрового PIN 2.

Ефективність цих зв’язків є домінуючим для безшовної передачі даних.

• безпосередньо переміщувати штифт читання/запису на GND;Простота вихідних режимів часто робить їх більш бажаними.

• Прикріпіть VSS до GND до сприяння стабільній функціональності.

• Підключіть VCC до штифта 5В, подаючи живлення до РК.

• Помістіть резистор 220 OM між світлодіодом+ та 5В, щоб підтримувати відповідні рівні освітлення, захищаючи підсвічування від надмірного струму.

• Заземлюйте світлодіодний катод, прикріплюючи його до GND, тим самим завершуючи з'єднання світлодіода.

• Щоб відрегулювати контраст, прикріпіть склоочисник потенціометра 10K до РК -дисплея 3, що підвищує розбірливість дисплея.

РК, такі як широко використовувана модель 16 × 2, пронизують різні електронні пристрої, включаючи калькулятори та телефонні дисплеї.Їх широке використання виникає з їх виняткової здатності надавати детальний стан та оновлення параметрів, що є помітною особливістю в розширених електронних системах.

Дослідження сортів РК

• РК -дисплея символів: економічні та ефективні для текстових дисплеїв;Приклади включають моделі 16x2.

• Графічні РК-дисплеї: дозволяють керувати рівнем пікселів, пропонуючи широту для зображень та складних геометрії.

• TFT LCD: доставка високої роздільної здатності кольором, ідеально підходить для багатих, динамічних дисплеїв.

Вибираючи РК -дисплей, оцініть такі аспекти, як якість відображення та використання енергії.Експериментування практичного іноді є необхідним для розуміння функцій кожного типу РК-дисплея, що може розкрити суттєве розуміння їх практичних застосувань.
