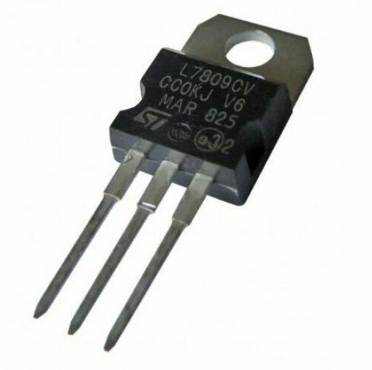

Все про регулятор напруги LM7809

Регулювання напруги є ключовим каменем сучасної електроніки, що забезпечує послідовну продуктивність та надійність у різних програмах.Регулятор напруги LM7809 є прикладом цієї необхідності шляхом доставки стабільного виходу 9В, що дозволяє безперебійній роботі для пристроїв, чутливих до коливань напруги.Незалежно від того, що живлення мікроконтролерів, датчиків чи драйверів двигуна, LM7809 виділяється своєю простотою, надійністю та адаптивністю.Ця стаття копається в функціях, специфікаціях та додатках LM7809, що надає цінну інформацію для вас, щоб оптимізувати регулювання напруги у своїх проектах.

Каталог

Огляд регулятора напруги LM7809

З LM7809 є надійним позитивним регулятором напруги IC, відомим для забезпечення постійного виходу 9В у різних додатках.Завдяки своїй здатності обробляти струми між 1A та 1,5А, він виявляє широке використання в таких галузях, як робототехніка та вбудовані системи, де послідовна живлення напруги є серйозною.Для досягнення оптимальної продуктивності LM7809 вимагає вхідної напруги щонайменше 11 В, підтримуючи мінімум 2V улівору для доставки його регульованого виходу.Для забезпечення ефективності та запобігання перебоїв у потоці живлення необхідне проектування належного джерела живлення за допомогою адекватного вхідного резерву.

Завдяки підтримці вхідних напруг до 35 В, LM7809 виявляється дуже пристосованим до середовищ, де поширені коливання напруги, такі як автомобільна електроніка та польові інструменти.Його здатність обробляти перенапруги напруги підвищує надійність, що робить його кращим вибором для управління системами зі змінними умовами введення.Однак застосовується управління розсіюванням тепла, оскільки різниця напруги між входом і виходом генерує тепло.Для забезпечення ефективної роботи та продовження тривалості життя пристрою необхідна належна теплова конструкція, включаючи використання відповідних теплових наук.

Вбудовані функції, такі як теплові відключення та захист від короткого замикання, ще більше посилюють надійність LM7809, захищаючи його в несприятливих умовах.Цей захист робить регулятор цінним як в комерційному, так і в освітньому контексті, пропонуючи не лише надійну ефективність, але й можливості для практичного навчання про безпеку ланцюгів.Ці вбудовані гарантії сприяють його практичності в додатках, що вимагають високої надійності та низького обслуговування, затверджуючи свою роль як універсального регулятора напруги.

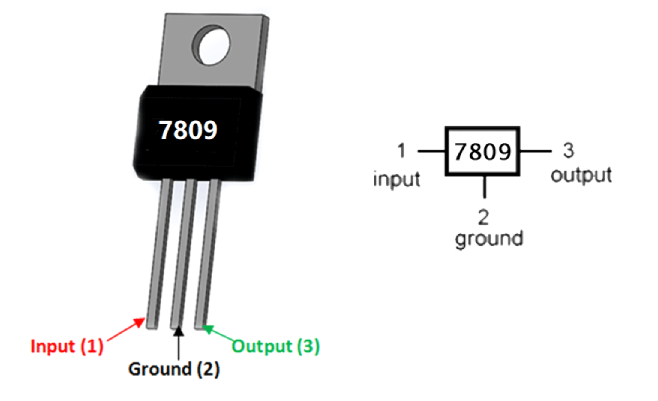

Макет

Шпилька	Пінопласт	Опис
1	Вхід (v+)	Нерегульована вхідна напруга
2	Земля	Підключений до землі
3	Вихід (VO)	Виходи регульовані +9В

Особливості

Означати	Деталі
Поточний діапазон виходу	1A до 1,5А
Економічна ефективність	Так
Придатність застосування	Комерційні програми
Вихідна напруга	Постійний і послідовний вихід 9В
Максимальна вхідна напруга	35 В постійного струму
Споживання струму в режимі очікування	Надзвичайно низький, всього 8 мА
Мінімально необхідна вхідна напруга	11V
Максимально дозволена вхідна напруга	35 В
Коефіцієнт відхилення живлення (PSRR)	55 дБ
Толерантність до напруги	9В ± 4%
Напруга викиду (VI-VO)	2,0 В
Тип виходу	Нерухомий
Тепловий та струмний захист	Внутрішнє теплове перевантаження та коротке замикання Обмежуючий
Максимальна температура стику	125 ° C
Типи пакетів	До-220, до-3, kte

Технічні характеристики

Тип	Параметр
Номінальний струм постачання	5 мА
Спокійний струм	8 мА
Конфігурація виходу	Позитивний
Випадання напруги (макс)	2v @ 1a typ
Термінальна позиція	Поодинокий
Особливості захисту	Над температурою, коротке замикання
Напруга випадання	2V
Випадання напруги1-NOM	2V
Точність напруги виходу	4%

Теплові міркування для регулятора напруги 7809

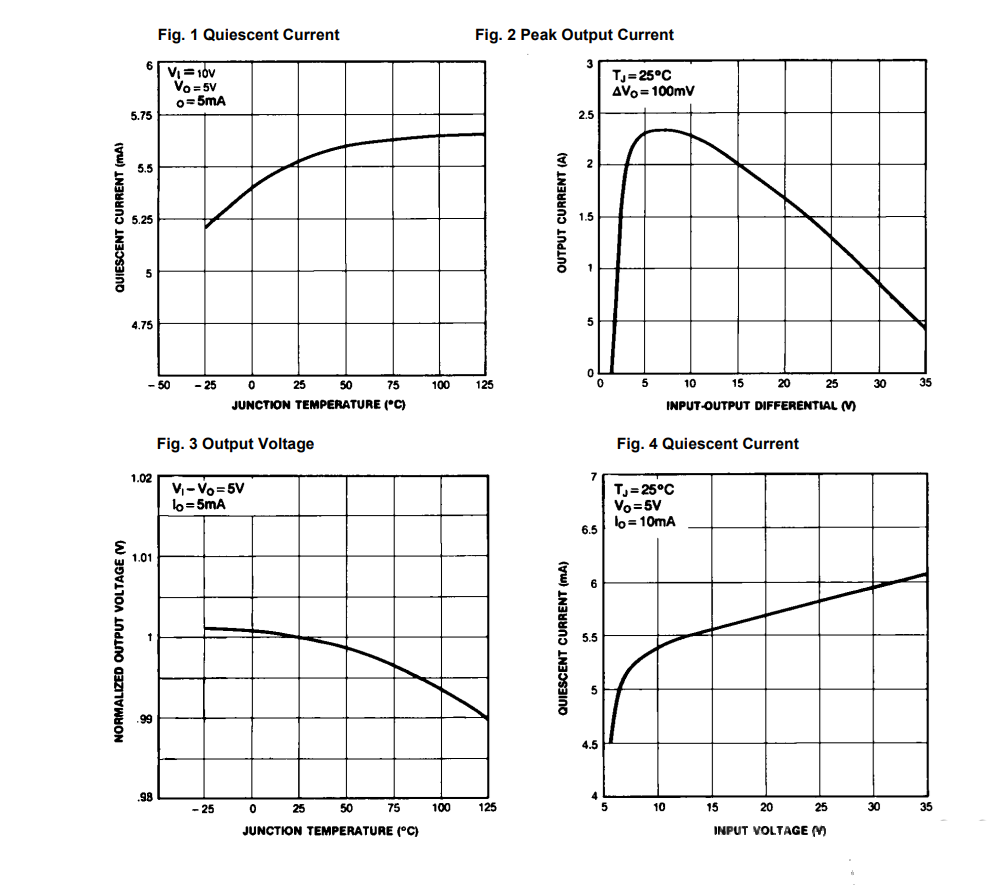

LM7809 Типові характеристики продуктивності

Відомий 7809 Регулятор напруги відомий не лише своєю точністю у виході, але й за своєю відмінною здатністю забезпечити надзвичайно плавну напругу, часто перевершуючи багато перетворювачів постійного струму в цьому відношенні.Однак генерування більшої кількості тепла є примітним побічним продуктом цього атрибута.Ця чудова плавність значною мірою пов'язана з наявністю транзистора серії проходів на виході, який відіграє ключову роль у стримуванні надлишкової напруги.

Щоб розпізнати кількість розсіюваної потужності, можна застосувати формулу: (вхідна напруга - вихідна напруга) x вихідний струм.Припустимо, вхідна напруга становить 12 В з відповідним вихідним струмом 1a.У цій ситуації розсіювання потужності обчислюється 3 Вт, що дозволяє припустити, що ефективні стратегії теплового управління, такі як тепловізки, доцільні.

Необхідність управління теплом стає очевидною, оскільки розсіювання регулятора перевершує 1,25 Вт - поріг, за яким потрібно додаткове охолодження.У конструкції ланцюга забезпечення достатнього теплового розсіювання є остаточним завданням, корисним для підтримки як надійності продуктивності, так і надійності системи.

Використання 7809 для стабільного джерела живлення 9В

Регулятор напруги 7809 відіграє остаточну роль у забезпеченні надійної потужності 9В у сценаріях, де вхідне середовище може змінюватися.Він ефективно обробляє вхідні напруги між 11 В і 35 В, забезпечуючи постійний вихідний струм, який зазвичай перевищує 1А, при цьому пікові можливості досягають до 2,2А.Це робить це відповідним вибором для вас, хто цінує надійність.

Коли джерело живлення розташоване за 10 дюймів від місця встановлення, доцільно включити вхідний конденсатор 0,33UF або більше.Вибір конденсаторів з низькою еквівалентною стійкістю серії (ШОЕ) може допомогти зменшити втрати енергії.Ці конфігурації відіграють помітну роль у підвищенні продуктивності регулятора напруги, в основному у підтримці стабільності на тлі різних умов.

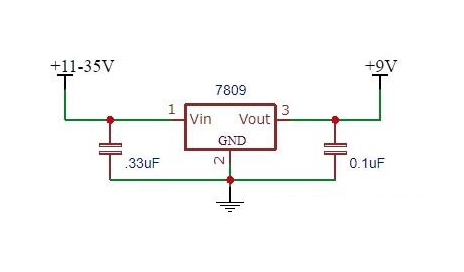

7809 9В регулятор з обхідними шапками

L7809 служить регулятором напруги +9В

Додавання додаткового вихідного конденсатора 0,1UF може значно покращити перехідну реакцію 7809.Це призводить до помітних вдосконалень при зіткненні коливань навантаження або вхідної напруги, тим самим збільшуючи загальну стійкість системи.Незважаючи на те, що зазвичай практикують, проникливо досліджувати власні конфігурації, пристосовані до конкретних екологічних вимог.

Еквівалентні моделі

• LM7806

• LM7824

• LM7815

• LM7812

• LM317

• LM7905

• LM7912

Заявки

Мікроконтролери та датчики

LM7809 широко використовується для доставки послідовного виходу 9В, який в основному підходить для мікроконтролерів та датчиків.Здатність цього пристрою підтримувати продуктивність, незважаючи на коливання вхідних напруг, підтримує цілісність даних про чутливі датчики та активність мікроконтролерів, в кінцевому рахунку підвищуючи міцність електронних систем.Забезпечення ефективного регулювання напруги часто проводиться в практичних додатках, щоб уникнути таких питань, як корупція або втрата даних у мікроконтролерів.

Зниження напруги

Коли необхідне точне скорочення від більш високих напруг до 9В, LM7809 перевершує його кваліфікацію в мінімізації невідповідностей напруги.Ця функція особливо цінна в сценаріях, коли пристрої, такі як складні системи домашньої автоматизації або портативна електроніка, вразливі до загрози перенапруження.Інтеграція LM7809 знижує ймовірність шкоди, спричиненої варіаціями вхідної напруги.

Рамки живлення

У системах живлення LM7809 визнається для доставки послідовного виходу, корисного для регулярних операцій.Як у промислових умовах, так і в побутовій електроніці, це запобігає перебоям енергії, що може призвести до дорогого наступного часу або безгосподарності даних.Його вбудований тепловий захист додає шар стійкості, що дозволяє LM7809 обробляти перехідні умови, які зазвичай зустрічаються в середовищах.

Двигуни двигуна

При використанні в налаштуваннях драйвера двигуна LM7809 забезпечує стабільність, необхідну для двигунів для виконання послідовно.Цей атрибут є головним для таких додатків, як робототехніка або точне виробництво, де двигуни повинні працювати з визначеними швидкостями або крутими.Здатність регулятора до плавних коливань напруги забезпечує підтримку оперативної ефективності.

Зарядка акумулятора та сонячна енергія

У системах зарядки акумуляторів та сонячних енергіях LM7809 відіграє основну роль у забезпеченні постійної напруги зарядки, тим самим продовжуючи термін служби акумулятора та ефективність.В основному вигідно в сонячних системах із змінними вхідними напругами протягом дня.Інтеграція LM7809 підтримує оптимізований цикл зарядки в різних умовах введення.

Мікроконтролери

Функціонування як основне джерело живлення для мікроконтролерів, LM7809 пом'якшує виклики, пов'язані з чутливістю до потужності та послідовністю.Забезпечення постійного джерела живлення використовується у складних установках, де точна стійкість електроенергії забезпечує безперебійну роботу завдань, керованих мікропроцесором.

Регульовані регулятори та поточне управління

LM7809 є цінним як частина регульованих систем регулятора, де для різних етапів потрібні різні рівні напруги.Він також допомагає в ситуаціях, коли потрібні поточні обмеження, захищаючи взаємопов'язані пристрої від несподіваних сплесків.Включивши LM7809, ви можете забезпечити не тільки постійність напруги, але й ефективне управління струмом, врахування, яке може бути відсутнім у більш широких системних конструкціях.

Подвійні системи живлення

У системах подвійної живлення, що вимагають захисту від полярності, LM7809 пропонує захист від неправильних з'єднань.Цей аспект необхідний у складних електронних конструкціях, де зворотна полярність може призвести до пошкодження компонентів.Можливість LM7809 пережити такі умови, не втрачаючи ефективності, вводить велику стійкість, сприяючи безперебійній роботі системи.

Модель CAD

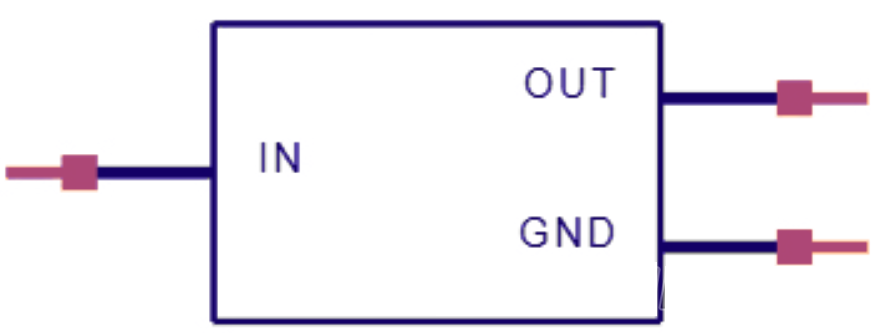

Символ

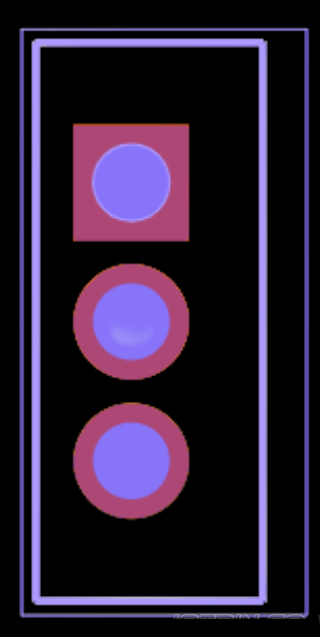

Слід

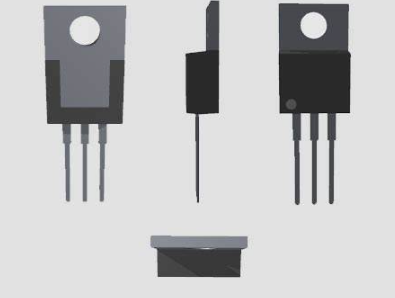

3D -модель

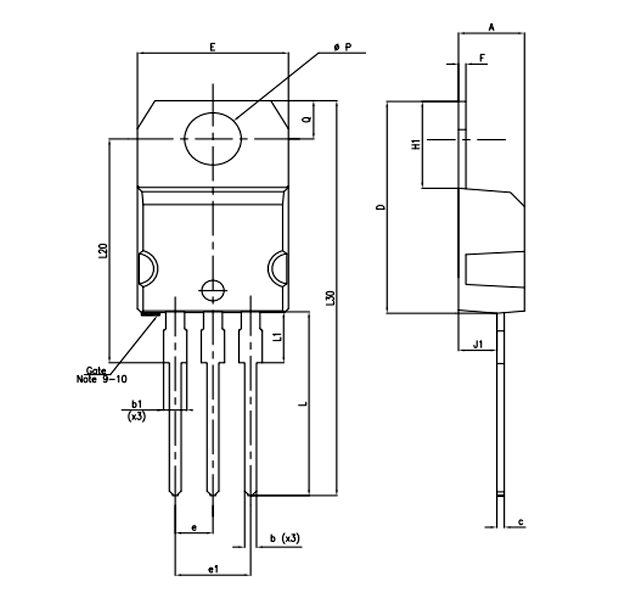

2D модель LM7809

Висновок

Регулятор напруги LM7809 - це надійне рішення для підтримки постійного виходу 9В, демонструючи неабиякі показники в різних електронних додатках.Його пряма конструкція в поєднанні з надійними функціями, такими як тепловий захист та безпека короткого замикання, забезпечує надійність як у прототипувальних, так і в готових системах.Вирішуючи такі проблеми, як коливання напруги та розсіювання тепла, LM7809 підвищує ефективність та довговічність пристроїв.У міру розвитку технології LM7809 продовжує відігравати динамічну роль у забезпеченні стабільної потужності, сприяння інноваціях та забезпеченні довговічності електронних конструкцій для вас.
