Еволюція архітектур перемикання Ethernet та перехід до розподілених систем поперечних наборів

У цьому посібнику ми детальніше розглянемо еволюцію дизайну мережевих комутаторів, порівнюючи старі архітектури, такі як спільна шина та спільна пам’ять з швидшим, більш масштабним підходом для перехрестя.Незалежно від того, чи ви професіонал мережі чи просто зацікавлені в техніці, отримання розуміння цих систем дасть чіткіше розуміння того, як сьогоднішні мережі керують збільшенням завантаження даних.

Каталог

Еволюція архітектур перемикання Ethernet

Архітектура	Етап еволюції	Основна функція	Первинне обмеження
Перемикання типу шини	Ранній етап	Спільний автобус для всіх портів	Виконання вузького місця завдяки суперечці автобуса
Crossbar + спільна пам'ять	Проміжний етап (після 2000 року)	Гібрид: Посилання на точку + спільна пам'ять	Спільна пам'ять може обмежити продуктивність
Розподілений перехрес	Сучасна сцена	Розподілені посилання на точку до точки та процесора	Складний і дорогий для реалізації

Архітектура комутації типу автобуса

Найдавніші комутатори Ethernet базувались на архітектурах комутації типу шини, де весь вхідний та вихідний трафік даних поділяв загальну внутрішню шину зв'язку.Ця проста конструкція дозволила декілька портів підключитися до одного внутрішнього шляху, але вона по суті обмежила загальну продуктивність комутатора.У міру збільшення більшої кількості пристроїв, що підключаються та генерують трафік, суперечки та внутрішні конфлікти, що призводить до зниження продуктивності.Спільний характер автобуса означав, що пропускна здатність не була присвячена окремим портам, що призводить до затримки та зіткнення пакетів у міру зростання навантаження на рух.Незважаючи на те, що архітектури типу автобусів були легкими у впровадженні та економічно вигідні для невеликих мереж, вони стали непрактичними для масштабних підприємств.Неможливість обробляти великі навантаження на рух, а відсутність масштабованості призвела до їх зниження.Щоб задовольнити зростаючу потребу в більш швидкій, надійній передачі даних, Ethernet Switchs повинен був розвиватися за межі цієї спільної інфраструктури до більш складних конструкцій.

Crossbar + спільна архітектура пам'яті

Для вирішення обмежень перемикання автобусів галузь перейшла до спільної архітектури пам'яті, де швидкісна оперативна пам’ять тимчасово зберігає вхідні пакети даних, перш ніж пересилати їх на місцях.Ця архітектура дозволила перемикачам обробляти кілька потоків даних одночасно, при цьому центральний комутаційний двигун керує з'єднаннями між вхідними та вихідними портами.Використовуючи загальний пул пам'яті, перемикач міг би динамічно розподіляти пропускну здатність, де це було найбільше потрібно, підвищуючи загальну ефективність.

Однак, коли перемикачі масштабувались для обробки більшої кількості портів та більш високих навантажень дорожнього руху, спільні системи пам'яті почали стикатися з вузькими місцями продуктивності.Централізований перемикаючий двигун став єдиною точкою невдачі і намагався не відставати від все більшої кількості одночасних з'єднань.Крім того, вартість високошвидкісної пам’яті та складність управління розподілом пам'яті у всіх портах зробила цю архітектуру менш економічно життєздатною для великих мереж.

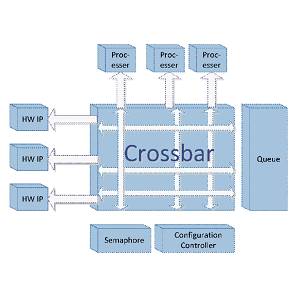

Цей виклик породив архітектуру Crossbar + спільної пам'яті, гібридне рішення, яке поєднує в собі найкращі аспекти як перемикання перехрестя, так і спільної пам'яті.Матриця перемикача перемикача забезпечує прямі з'єднання точки до точки між портами, забезпечуючи не блокуючу передачу даних з швидкістю дроту.У той же час спільна пам'ять використовується для тимчасового буферного пакетики, вдосконалюючи здатність системи обробляти сплески трафіку.У цій гібридній архітектурі ефективність спільного автобуса в рамках обслуговування відіграє роль у загальній продуктивності системи.Цей підхід врівноважує міркування щодо витрат з потребою у швидкісному, не блокуючому комунікації, що робить його популярним вибором для перемикачів Ethernet, розробленими після 2000 року.

Поширена архітектура поперечної панелі

Оскільки вимоги до мережі зростали експоненціально, досягнувши швидкості сотень Гбіт / с з декількома 10-гігабітними інтерфейсами Ethernet, розподілена архітектура поперечили стала рішенням для подолання обмежень традиційних централізованих конструкцій.На відміну від попередньої архітектури, розподілена конструкція поперечної схеми децентралізує процес комутації, включаючи перемикачі перехресних перемикачів як в межах комутаційної мережевої плати, так і в індивідуальних службових дошках.Цей розподілений підхід пропонує кілька переваг:

Локалізоване комутація: Кожна плата обслуговування має власний перемикач перехресних штурмів, що дозволяє перемикатися пакетів даних локально, не завжди потребуючи проходу через центральний комутаційний двигун.Це зменшує затримку та покращує продуктивність, особливо у сценаріях високого руху.

Розділення типів даних: Архітектура розрізняє дані сервісної плати та дані комутації мережевої плати, що полегшує інтеграцію послуг з доданою вартістю, таких як брандмауери, системи виявлення вторгнень (ідентифікаторів), балансири навантаження та IPv6 безпосередньо на платформу Core Switch.Ця модульність підвищує гнучкість та налаштування мережі.

Розподілена архітектура процесора: Для подальшої підвищення ефективності розподілена архітектура поперечної панелі включає конструкцію мульти-кП.Основний процесор на платі управління здійснює нагляд за загальними операціями комутатора, тоді як вторинні процесори на сервісних дошках виконують локалізовані завдання.Цей поділ праці зменшує навантаження на центральну плату управління, покращуючи ефективність переадресації пакетів та стабільність системи.

Поточний стан архітектури комутатора

Ландшафт архітектури Switch протягом багатьох років зазнав чудових змін.Спочатку домінував у прямому "спільному автобусі", вона перетворилася на більш вдосконалене налаштування "Crossbar + спільної пам'яті", і тепер прогресує до рамки "повністю розподіленої перехресної".Ця мандрівка не тільки показує технологічні кроки, досягнуті в мережевому дизайні, але й виявляє нюансовану усвідомлення ескалаційних потреб у пропускній здатності та оперативної ефективності в сучасних системах комунікації.

Перехід від спільного автобуса до перехресної роботи

Спільна автобусна архітектура, хоча й прості та бюджетні, часто стикаються з проблемами, пов’язаними з масштабованою та продуктивністю.У міру зростання обсягу мережевого трафіку стало все більш зрозумілим, що необхідне більш стійке рішення.Поява архітектури перехресних шаблонів означала поворотну точку, що дозволяє багато одночасних з'єднань, фактично усуваючи вузькі місця, які страждали від спільних конфігурацій шини.Ця трансформація зіграла роль у збільшенні пропускної здатності даних та мінімізації затримки для високопродуктивних мереж.

Роль спільної пам'яті в конфігураціях поперечних

Інтеграція спільної пам’яті в конструкції поперечиків покращила управління потоком даних.Ця установка сприяє ефективному доступу та нагляду за даними, розширення можливостей комутаторів для управління більшими обсягами даних із чудовою спритністю.Модель спільної пам'яті показала вигідною в налаштуваннях, де важлива обробка даних про швидку обробку даних, наприклад, центри обробки даних та хмарні обчислювальні середовища.Системи, що використовують цю архітектуру, зазнали помітних прибутків в експлуатаційній ефективності та розподілі ресурсів.

Удосконалення до повністю розподілених перехресних систем

Перехід до повністю розповсюджених кросбарних систем відзначає передню частину інновацій в архітектурі комутатора.Ця конструкція не тільки посилює масштабованість, але й підвищує толерантність до несправностей, що призводить до більш стійкої мережевої рамки.Розсіюючи перемикаючу тканину по різних вузлах, система може адаптивно реагувати на коливання потреб у трафіку, тим самим оптимізуючи загальну продуктивність.Еволюція архітектури Switch від спільної шини до повністю розподілених систем поперечних перехресних засобів відображає значну адаптацію до тонкощів сучасної мережі.Кожна еволюція спричинила вдосконалення швидкості, ефективності та надійності, що втілює невпинне прагнення до досконалості в дизайні мережі.Оскільки галузі стають все більш залежними від вдосконалених систем зв'язку, сприйняття цих архітектурних зрушень для розблокування їх повного потенціалу.Постійні інновації в цьому домені готові переосмислити майбутнє мереж, гарантуючи, що системи залишаються оснащеними для вирішення постійно зростаючих вимог.
