Дослідження блоку оперативної пам’яті в серії Xilinx SP3: Особливості, відмінності та оптимізація

Цей посібник досліджує роль Блок -оперативної пам’яті в серії SP3 Xilinx, з його потужністю до 1,87 Мбіт та універсальним використанням, як кешування даних, FIFOS та буферизацію.Це пояснює, як блок оперативної пам’яті підвищує продуктивність системи за допомогою гнучкості та порівнює її з розподіленою оперативною пам’яттю.Розуміючи його функції, ви можете оптимізувати блок -оперативну пам’ять для більш ефективних та потужних системних конструкцій.

Каталог

Огляд

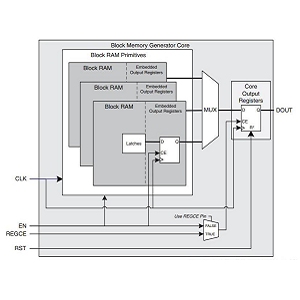

Блок оперативної пам’яті (BRAM) є важливим компонентом у сучасних FPGA, особливо в серії SP3 Xilinx.SP3 FPGA забезпечує два типи оперативної пам’яті: блок оперативної пам’яті та розподілену оперативну пам’ять, кожен з яких розроблений для конкретних завдань обробки даних.Він пропонує до 1,87 Мбіт блокової оперативної пам’яті, яка використовується для таких завдань, як кешування даних, структури FIFO та буферизацію у високоефективних системах.Кожен блок оперативної пам’яті має потужність 18 кбіт і підтримує справжню функціональність подвійного порту.Це означає, що він включає два незалежні 36-бітні автобуси для одночасних операцій з читання та запису, максимізуючи ефективність.Ви можете налаштувати його як один порт RAM з до 72-бітною пропускною здатністю або подвійним портом з 36-бітною пропускною здатністю, що дозволяє гнучкість для різних потреб доступу до даних.

Блоковані оперативні одиниці також можуть бути каскадні до 104 одиниць можуть безперешкодно підключитися для розширення ємності пам'яті та підтримки більш складних завдань для обробки.Ця функція дозволяє створювати універсальні системи пам'яті за допомогою спеціальних співвідношень сторін та перетворення пропускної здатності даних.На практиці блок оперативної пам’яті підвищує продуктивність у програмах, що вимагають швидкого доступу до даних, наприклад, цифрова обробка сигналів (DSP).Його здатність виконувати швидкі операції з читання/запису покращує пропускну здатність та зменшує затримку, тоді як операції паритету забезпечують надійність даних.Дизайн подвійного порту та каскадні можливості роблять блок Блок є потужним інструментом для створення ефективних архітектур пам'яті.У міру зростання попиту на високошвидкісну обробку даних зростає, розуміння та використання потенціалу Блок Рам стає все більш важливим у дизайні системи на основі FPGA.

Різниця з розподіленою оперативною пам’яттю

Блок оперативної пам’яті вимагає повного використання в межах одного екземпляра, тобто якщо потрібно менше пам'яті, ніж те, що забезпечує блок баруна, невикористана частина стає недоступною для інших цілей.Це може призвести до неефективності та витрачених ресурсів, особливо в системах з динамічними або коливальними потребами в пам'яті.На відміну від цього, розподілена оперативна пам’ять пропонує більшу гнучкість, дозволяючи точне розподіл лише необхідної пам’яті, що робить її ідеальною для додатків із зміною вимог, таких як обробка даних часу.Ці архітектурні відмінності впливають на стратегії проектування, при цьому розподілений оперативна пам’ять часто забезпечує більш ефективне управління ресурсами, зменшення споживання електроенергії та підвищення продуктивності системи.Вибір між блоковою оперативною пам’яттю та розподіленою оперативною пам’яттю залежить від конкретного застосування, балансування масштабованості, продуктивності та економічності.
