Дослідження SN74LS32N позитивних або воріт: функції, додатки та інформаційні засоби таблиці даних

Texas Instruments SN74LS32N-це потужний і універсальний чотириразовий 2-вхідний або ворота, призначений для широкого спектру цифрових логічних програм.Цей компонент є основним для створення ефективних та надійних електронних систем.Його здатність виконувати функції чотирьох окремих або воріт у межах однієї інтегрованої схеми (ІС) робить його високоефективним, заощаджуючи цінний простір та спрощуючу конструкцію схеми.У цій статті ми вивчимо ключові особливості SN74LS32N, практичні програми та його роль у сучасній цифровій електроніці.

Каталог

Огляд SN74LS32N

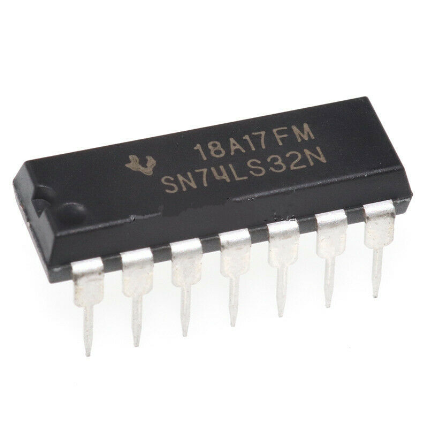

Техаські інструменти Sn74ls32n відрізняється для інтеграції чотирьох незалежних або воріт у компактному 14-контактному подвійному вбудованому пакеті (PDIP).Ця інтегрована схема безперешкодно функціонує з джерелом живлення 5В, здатним виконувати булеві операції, такі як y = a + b або y = (a \ b) + (b \ a).Ці функції роблять його пристосованим до безлічі логічних програм.Зокрема, він може отримати до 16 мА струму, що робить його в основному ефективним для високошвидкісних логічних завдань, які включають арифметичні операції, вибір даних та генерацію паритету.

SN74LS32N виходить за рамки простих логічних операцій, відіграючи ключову роль у розробці та впровадженні складних цифрових схем.Ви часто можете використовувати, розробляючи розроблені системи управління та обчислювальні рамки.Чотири або ворота дозволяють паралельну обробку логічних операцій, що значно підвищує ефективність обчислень.

Подвійний вбудований пакет (PDIP) SN74LS32N планується для прямої інтеграції в різноманітні установки обладнання.Його 14-контактна конфігурація забезпечує сумісність з численними платами, встановлюючи її як остаточний компонент в електронній конструкції.При побудові надійних цифрових схем, можливість ІС керувати 16 мА струмом є особливо корисною.Це впливає на сценарії, які потребують швидкої обробки та передачі даних, забезпечуючи надійну продуктивність в умовах високошвидкісних.

Характеристики SN74LS32N

Означати	Опис
Час затримки поширення	9 нс типово, максимум 15 нс
Розсіювання потужності	22 МВт типовий, максимум 88 МВт
Вибух	10 ls-ttl навантаження
Діапазон робочої температури	-40 ° C до 85 ° C
Шум імунітет	0,4 В типовий, мінімум 0,8 В
Сумісність	Сумісний з більшістю сімей TTL

Заявки на SN74LS32N

Логічні та арифметичні операції

IC SN74LS32N помітно використовується у високошвидкісних логічних та арифметичних операціях.У арифметичних одиницях він адаптово поєднується з воріт та Xor для побудови наполовину додавців, повних додачів та добавок для перенесення пульсацій.Створення напівпідробника передбачає використання ворота XOR для виходу суми та ворота або ворота для отримання виводу перенесення з двох вхідних бітів.Дайвінг глибше, повні додавання розширюються на півдороження, обчислюючи суму та перенесення трьох вхідних бітів.Зазвичай це інтегрує як ворота або XOR.Ці компоненти разом спрощують складність дизайну цифрових систем, створюючи більш обтічні та ефективні обчислювальні процеси.Практичні реалізації доповнень з повними додаваннями та пульсаційними підводками особливо очевидні в конструкціях мікропроцесорів, де кожен наносекунд може формувати різницю між видатними показниками та посередністю.

Вибір даних та мультиплексування

У виборі даних, поєднання SN74LS32N з NOT і і Gates дозволяє конфігурацію мультиплексорів, демульплексерів та декодерів.Наприклад, у мультиплексорі 2 до 1, AN або GATE може керувати вибором введення даних.Такі конфігурації є остаточними, коли шукається безшовна маршрутизація даних, що підвищує як гнучкість, так і масштабованість у конструкції схеми.Мультиплекси та демультиплекси отримують помітні переваги від інтеграції SN74LS32N.Ці домовленості сприяють ефективному каналізації даних та менш складній проводці.Різні галузі застосували ці конфігурації в системах зв'язку, забезпечуючи надійну передачу даних та надійні функціональні можливості мережі.

Генерування паритету та виявлення помилок

У паритетному створенні SN74LS32N допомагає формувати рівні та дивні біт паритету, стратегічно використовуючи XOR та або ворота.Ця функція необхідна для систем, які вимагають механізмів виявлення помилок, збереження цілісності даних під час передачі.Системи, що використовують SN74LS32N для генерації паритету, демонструють помітні вдосконалення в процедурах виявлення помилок та корекції.Включення цього ІС у схеми перевірки парності забезпечує впорядкований метод для визначення та вирішення помилок передачі.Це особливо використовується у програмах з високою надійністю, таких як фінансові операції та телекомунікаційні мережі, де вартість помилок може бути значною.

Технічні характеристики

Тип	Параметр
Статус життєвого циклу	Активний (останній оновлений: 6 днів тому)
Заводський час	6 тижнів
Контактне покриття	Золото
Кріплення	Через отвір
Монтажний тип	Через отвір
Пакет / кейс	14-дріт (0,300, 7,62 мм)
Кількість шпильок	14
Вага	927.99329mg
Логічний рівень високий	2V
Логічний рівень-низький	0,8 В
Робоча температура	0 ° C ~ 70 ° C
Упаковка	Трубка
Серія	74LS
Код JESD-609	E4
Статус частини	Активний
Рівень чутливості вологи	1 (необмежений)
Кількість закінчення	14
Припинення	Через отвір
Код ECCN	Вуха99
Напруга - постачання	4,75 В ~ 5,25 В
Термінальна позиція	Подвійний
Кількість функцій	4
Напруга живлення	5В
Номер базової частини	74LS32
Кількість шпильок	14
Кількість результатів	1
Тип виходу	TTL
Напруга експлуатації	5В
Живлення	5В
Кількість каналів	4
Експлуатаційний струм живлення	100 мкА
Номінальний струм постачання	100 мкА
Виводний струм	8ma
Затримка розповсюдження	22 нс
Спокійний струм	0a
Увімкніть час затримки	22 нс
Сім'я	LS
Логічна функція	Або
Кількість входів	2
Тип логіки	Або ворота
Макс I (OL)	0,0008 a
Максимальна затримка розповсюдження @ v, max cl	22ns @ 5v, 15pf
Вхід тригера Schmitt	Ні
Висота	5,08 мм
Довжина	19,3 мм
Ширина	6,35 мм
Товщина	3,9 мм
Досягнення SVHC	Немає SVHC
Статус ROHS	ROHS3, що відповідає
Вільно	Вільно

3D -модель SN74LS32N

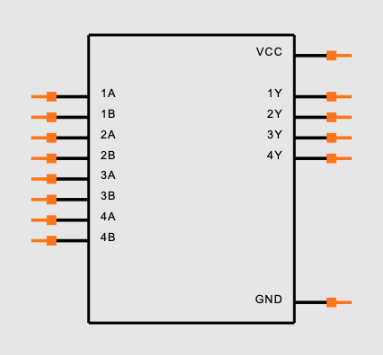

Символ

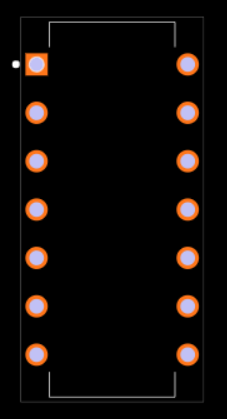

Слід

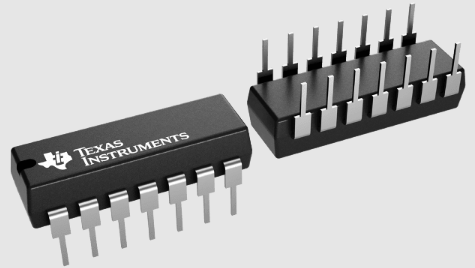

Модель CAD

Альтернативи SN74LS32N

Номер деталі	Опис	Виробник
Dm74ls32n	Серія LS, Quad 2-вхідна або ворота, PDIP14, DIP-14	Техаські інструменти
Sn74ls32n	Серія LS, Quad 2-вхідна або ворота, PDIP14, пластик, DIP-14	онсемі
N74LS32A	IC LS Series, Quad 2-вхідна або ворота, PDIP14, ворота	NXP напівпровідники
Sn74ls32n	Або ворота, серія LS, 4-Func, 2-вхідна, TTL, PDIP14, ROHS Сумісний, пластик, DIP-14	ТОВ «Рочестер Електроніка»
Sn74ls32ne4	4-Ч., 2-вхідна, 4,75-V до 5,25-V, 16-MA приводу Біполярні або ворота з сумісними TTL входами 14-PDIP 0 до 70	Техаські інструменти
N74ls32n	Або ворота, серія LS, 4-Func, 2-вхідна, TTL, PDIP14	Сигналізація
N74ls32n	IC або ворота, PDIP14, ворота	NXP напівпровідники
T74LS32B1	Серія LS, Quad 2-вхідна або ворота, PDIP14, пластик, DIP-14	Stmicroelectronics

Деталі виробника

Texas Instruments (TI), заснований у 1930 році, вирізав значне місце в напівпровідниковій галузі.Компанія зі штаб -квартирою в Далласі, штат Техас, може похвалитися різноманітним портфоліо з понад 80 000 продуктів, що обслуговує понад 100 000 клієнтів у всьому світі.Широке охоплення TI охоплює різні сектори, від автомобільної до промислової та особистої електроніки, впливаючи на численні аспекти сучасного життя.

Ті працює близько 33 000 осіб у всьому світі, підкреслюючи його сильну присутність на напівпровідниковому ринку.Багаторазові виробничі майданчики компанії підтримують її величезні виробничі здібності, забезпечуючи постійну пропозицію продукції для задоволення динамічних потреб ринку.TI зосереджується на розробці та виготовленні аналогових та вбудованих компонентів обробки.Ці компоненти є основними для різних електронних систем, полегшуючи функціональні можливості від управління живленням в автомобільних додатках до підвищення продуктивності в споживчій електроніці.Широка продукція TI відповідає різноманітним потребам галузі, сприяючи технологічному прогресу та надійності.

Подібні частини

Номер деталі	Виробник	Пакет / кейс	Кількість входів	Кількість шпильок	Логічна функція	Затримка розповсюдження	Напруга живлення	Спокійний струм	Підкатегорія	Переглянути порівняно
Sn74ls32n	Техаські інструменти	14-дріт (0,300, 7,62 мм)	2	14	Або	22 нс	5 v	12:00 ранку	Воріт	Sn74ls32n vs sn74als86n
Sn74als86n	Техаські інструменти	14-дріт (0,300, 7,62 мм)	2	14	Або, xor	17 нс	5 v	3,9 мА	Воріт	Sn74als86n vs sn74hct32n
Sn74hct32n	Техаські інструменти	14-дріт (0,300, 7,62 мм)	2	14	Або	22 нс	5 v	2 мкА	Воріт	Sn74hct32n vs sn74ls32n

PDF -таблиця

SN74ALS86N DATASHEETS:

Циліндричні тримачі акумуляторів.pdf

SN54ALS86, SN54AS86A, SN74ALS86, SN74AS86a.pdf

SN74HCT32N DATASHEETS:

SN54HCT32, SN74HCT32.pdf

Часті запитання [FAQ]

1. Яку функцію виконує SN74LS32N?

SN74LS32N-це чотириразовий 2-вхідний позитивний або ворота з TTL-сумісними входами.Цей напівпровідниковий пристрій виконує булеві операції, де вихід, позначений y дотримується логіки y = a + b або y = (a \ b + b \ a).Або ворота відіграють ключову роль у цифрових схемах для створення складних логічних функцій.У практичних додатках ці ворота лежать в основі ключових функціональних можливостей у системах обчислювальної та контрольної системи, що стають основним компонентом, коли потрібно складне прийняття рішень.

2. Як придбати SN74LS32N?

Купуючи електронні компоненти, вибирайте авторизованих дистриб'юторів, щоб забезпечити справжність та пропонувати надійне обслуговування клієнтів.Порівняння цін може представити економічні варіанти, здебільшого, коли доступні знижки на маси.Ви можете спиратися на детальні характеристики та ретельні огляди, синтезуючи цю інформацію, щоб прийняти освічені рішення, що забезпечує компонент, відповідає їх потребам проекту.

3. Де я можу знайти детальну інформацію про SN74LS32N?

Деталі про SN74LS32N можна знайти в її таблиці.

Темпіг -таблиця служить неоціненним ресурсом, що охоплює електричні характеристики, конфігурації PIN -коду та приклади додатків.Ви можете регулярно переглядати таблиці даних, перш ніж включити компоненти в конструкції.Ця старанна практика надає основні параметри та рекомендації, спрямовані на оптимізацію функціональності та надійності схеми, що відображає ретельне врахування кожної точної деталі в процесі проектування.
