FPGA проти мікроконтролера: основні відмінності, які ви повинні знати

Працюючи з дизайном друкованої плати, ви часто вибираєте між FPGA та мікроконтролером залежно від потреб вашої системи.У цій статті пояснюється, що таке кожен з них, як вони працюють і основні компоненти в них.Ви також побачите, чим відрізняються їхні системні структури та підходи до програмування.Розуміючи ці основи, ви зможете вирішити, який з них краще підходить для вашого проекту.

Каталог

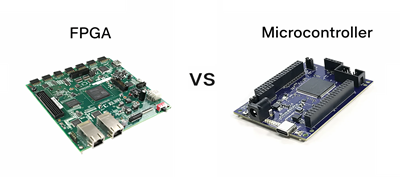

Малюнок 1. Огляд FPGA проти мікроконтролера

Що таке FPGA і мікроконтролер?

Ан FPGA (Field-Programmable Gate Array) — це тип інтегральної схеми, яка дозволяє налаштовувати цифрову логіку після виготовлення.Він широко використовується в проектуванні друкованих плат, коли необхідна спеціальна поведінка апаратного забезпечення, наприклад створення паралельних шляхів обробки сигналу або спеціалізованої логіки керування.Замість запуску програмних інструкцій FPGA будує апаратні схеми на основі вашого проекту.Це робить його придатним для завдань, які вимагають точного часу та гнучкості на апаратному рівні.У системі друкованої плати він діє як програмоване логічне ядро, яке підключається до пам’яті, датчиків і комунікаційних інтерфейсів.Використовуйте пристрої FPGA для безпосередньої реалізації спеціальних цифрових систем на платі.

А мікроконтролер це компактна інтегральна схема, призначена для виконання запрограмованих інструкцій для керування електронними системами.Зазвичай він включає в себе процесор, пам’ять та інтерфейси введення/виведення в одному чіпі, що робить його ідеальним для вбудованих програм PCB.Мікроконтролери зазвичай використовуються для читання вхідних даних, обробки даних і керування виходами, такими як світлодіоди, двигуни або датчики.Вони працюють послідовно, дотримуючись набору інструкцій, записаних у програмному забезпеченні.У дизайні друкованих плат вони служать основним блоком управління для багатьох пристроїв, від простих гаджетів до складних систем.Їх простота та інтегрованість роблять їх популярним вибором для завдань, орієнтованих на контроль.

Компоненти ПЛІС і мікроконтролера

Компоненти FPGA

• Логічні блоки (конфігуровані логічні блоки - CLB)

Це основні будівельні одиниці FPGA, які виконують цифрові операції.Кожен логічний блок містить таблиці пошуку (LUT), тригери та мультиплексори.LUT використовуються для реалізації комбінаційних логічних функцій шляхом зберігання таблиць істинності.Тригери забезпечують зберігання для послідовної логіки та керування синхронізацією.Разом ці елементи дозволяють FPGA формувати спеціальні цифрові схеми.

• Програмовані з'єднання

Інтерконнекти — це шляхи маршрутизації, які з’єднують різні логічні блоки всередині FPGA.Вони дозволяють сигналам передаватись між логічними елементами на основі налаштованої конструкції.Ці з’єднання є гнучкими та можуть бути перепрограмовані відповідно до різних схем схеми.Мережа маршрутизації гарантує, що сигнали ефективно досягають правильних пунктів призначення.Ця структура дозволяє створювати складні схеми без фіксованої проводки.

• Блоки введення/виведення (I/O).

Блоки вводу/виводу підключають FPGA до зовнішніх компонентів на друкованій платі.Вони забезпечують зв’язок із такими пристроями, як датчики, пам’ять і процесори.Ці блоки підтримують різні рівні напруги та стандарти сигналізації.Вони можуть бути налаштовані як вхідні, вихідні або двонаправлені порти.Ця гнучкість забезпечує бездоганну інтеграцію з різними зовнішніми системами.

• Блоки керування годинником

Блоки керування годинником контролюють синхронізацію та синхронізацію всередині FPGA.Вони генерують і розподіляють тактові сигнали в різні частини чіпа.Ці блоки можуть включати в себе петлі фазового автопідстроювання (PLL) або цикли автопідстроювання затримки (DLL).Вони допомагають підтримувати стабільний час для надійної роботи.Належне керування годинником забезпечує точну обробку даних у всьому дизайні.

• Вбудовані блоки пам'яті (BRAM)

Це вбудовані блоки пам'яті, які використовуються для тимчасового зберігання даних.Вони забезпечують швидкий доступ до часто використовуваних даних у FPGA.Блок оперативної пам'яті можна конфігурувати в різних розмірах і режимах.Він підтримує завдання буферизації, кешування та обробки даних.Це зменшує потребу у зовнішній пам’яті в деяких моделях.

Компоненти мікроконтролера

• Центральний процесор (CPU)

Центральний процесор є основним процесором, який виконує команди.Він виконує арифметичні, логічні та керуючі операції.Центральний процесор зчитує інструкції з пам'яті та обробляє їх крок за кроком.Він керує потоком даних у системі.Це робить його основним контролером мікроконтролера.

• Пам'ять (Flash, RAM, EEPROM)

Мікроконтролери містять різні типи пам’яті для зберігання коду та даних.Флеш-пам'ять постійно зберігає програму.RAM використовується для тимчасових даних під час виконання.EEPROM використовується для зберігання невеликих обсягів енергонезалежних даних.Кожен тип відіграє певну роль у роботі системи.Разом вони забезпечують надійну обробку даних.

• Таймери та лічильники

Таймери та лічильники використовуються для операцій на основі часу.Вони допомагають створювати затримки, вимірювати часові інтервали та контролювати періодичні завдання.Ці компоненти важливі для таких функцій, як генерація сигналу ШІМ.Вони також підтримують підрахунок подій і планування.Це робить їх корисними в системах управління та автоматизації.

• Порти введення/виведення (GPIO)

Контакти GPIO дозволяють мікроконтролеру взаємодіяти із зовнішніми пристроями.Вони можуть бути налаштовані як вхід або вихід залежно від програми.Ці порти зчитують сигнали від датчиків або надсилають сигнали до приводів.Вони підтримують цифровий зв'язок з іншими компонентами.GPIO добре підходить для підключення системи.

• Інтерфейси зв'язку

Мікроконтролери містять вбудовані комунікаційні модулі, такі як UART, SPI та I2C.Ці інтерфейси дозволяють обмінюватися даними з іншими пристроями.Вони підтримують послідовні протоколи зв'язку, які зазвичай використовуються у вбудованих системах.Це забезпечує підключення до датчиків, дисплеїв та інших контролерів.Ці інтерфейси спрощують системну інтеграцію.

Структурні схеми ПЛІС та мікроконтролерних систем

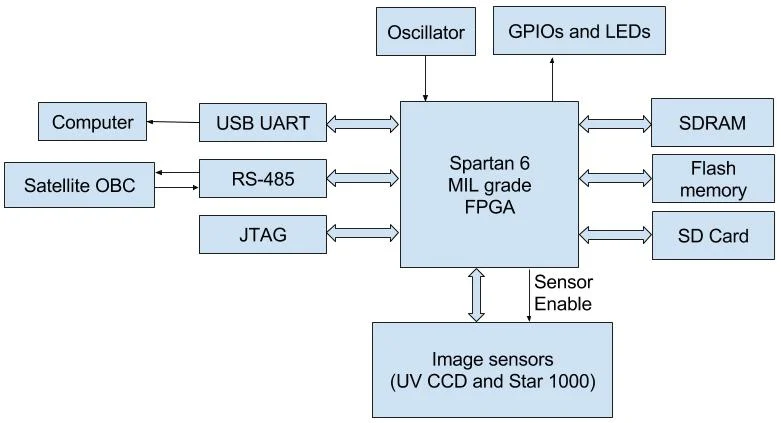

Рисунок 2. Блок-схема FPGA

Блок-схема FPGA показує центральний програмований пристрій, підключений до кількох зовнішніх компонентів через гнучкі інтерфейси.Зазвичай він підключається до модулів пам’яті, таких як SDRAM і флеш-пам’ять для обробки даних.Комунікаційні інтерфейси, такі як UART, RS-485 і JTAG, дозволяють взаємодіяти із зовнішніми системами та інструментами налагодження.Схема також містить вхідні/вихідні з’єднання для датчиків і сигналів керування.Джерело тактового сигналу забезпечує синхронізацію сигналів для забезпечення синхронізації роботи.Структура підкреслює, як FPGA діє як центральний логічний концентратор у системі.Він керує потоком даних між периферійними пристроями без фіксованої внутрішньої архітектури.

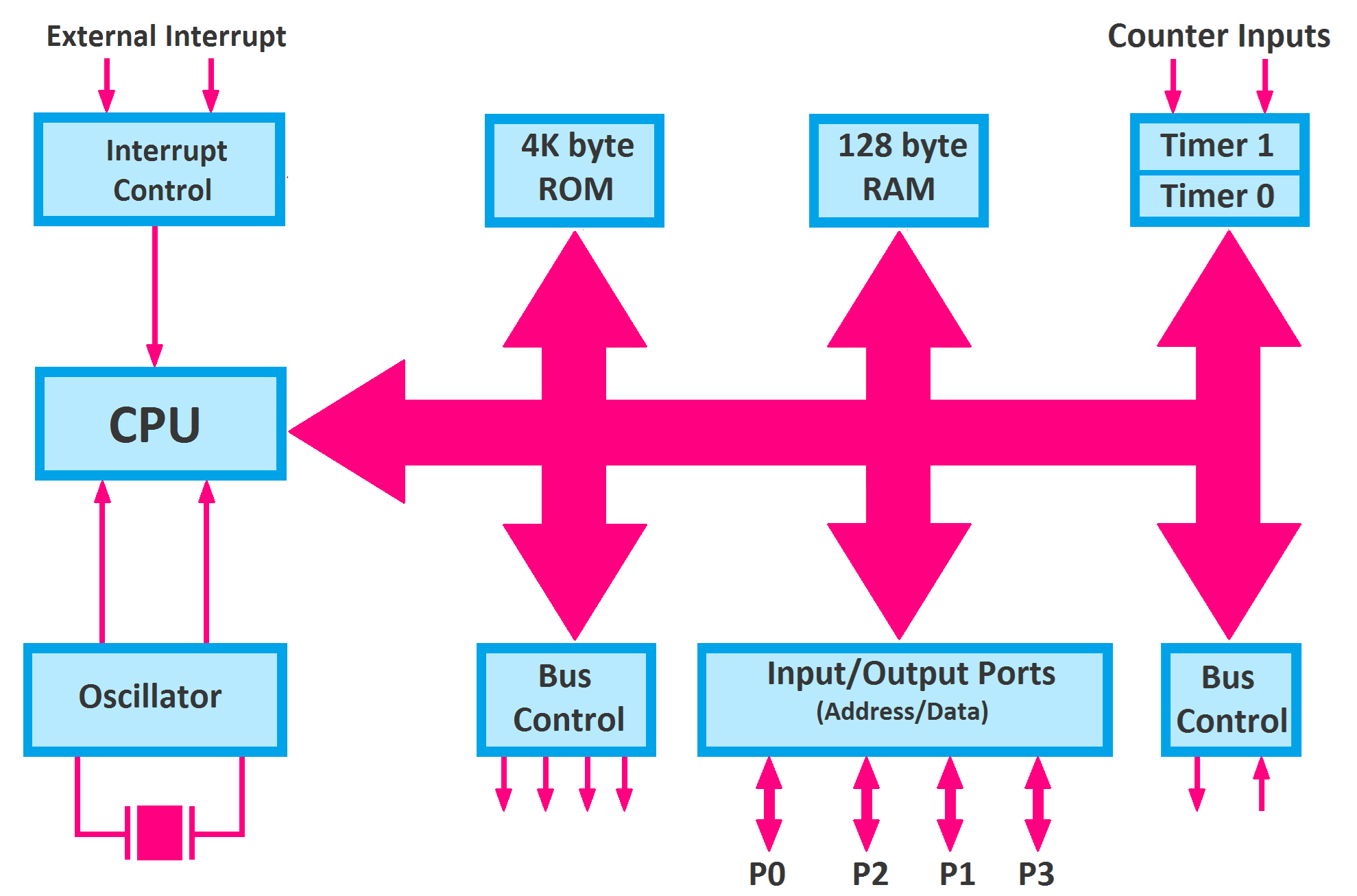

Рисунок 3. Блок-схема мікроконтролера

Блок-схема мікроконтролера показує централізований процесор, підключений до внутрішньої пам'яті та периферійних пристроїв через систему шин.Центральний процесор взаємодіє з ПЗУ та ОЗУ для виконання та зберігання інструкцій.Порти введення/виведення дозволяють взаємодіяти із зовнішніми пристроями, такими як датчики та дисплеї.Таймери та лічильники обробляють операції, пов’язані з синхронізацією, у системі.Осцилятор забезпечує тактовий сигнал, який керує всією операцією.Контроль переривань керує зовнішньою та внутрішньою обробкою подій.Ця структура демонструє компактну та інтегровану систему, розроблену для завдань керування.

Переваги та недоліки FPGA

Переваги	Недоліки
Висока гнучкість апаратна конфігурація дозволяє розробляти цифрові схеми на замовлення.	Комплексна конструкція процес, що потребує мов опису обладнання.
Підтримує правду паралельна обробка для високошвидкісних операцій.	Вища вартість порівняно з простішими вбудованими рішеннями.
Перепрограмований кілька разів для різних програм.	Довше час розробки через проектування та тестування.
Може впоратися складні задачі обробки сигналів і даних.	Вимагає спеціалізовані інструменти та досвід.
Масштабований архітектура, придатна для передових систем.	Вища потужність споживання в деяких конструкціях.

Переваги та недоліки мікроконтролерів

Переваги	Недоліки
Низька вартість і широко доступні для багатьох застосувань.	Обмежений обчислювальна потужність для складних завдань.
Легко програмувати використання поширених мов, таких як C/C++.	Послідовний виконання обмежує паралельну обробку.
Інтегрований компоненти зменшують потреби в зовнішньому обладнанні.	Обмежена пам'ять порівняно з більшими системами.
Мала потужність споживання, придатне для портативних пристроїв.	Менш гнучкий конфігурація обладнання.
Швидкий розвиток цикл для вбудованих систем.	Продуктивність залежить від фіксованої архітектури.

Порівняння коду: FPGA проти програмування мікроконтролерів

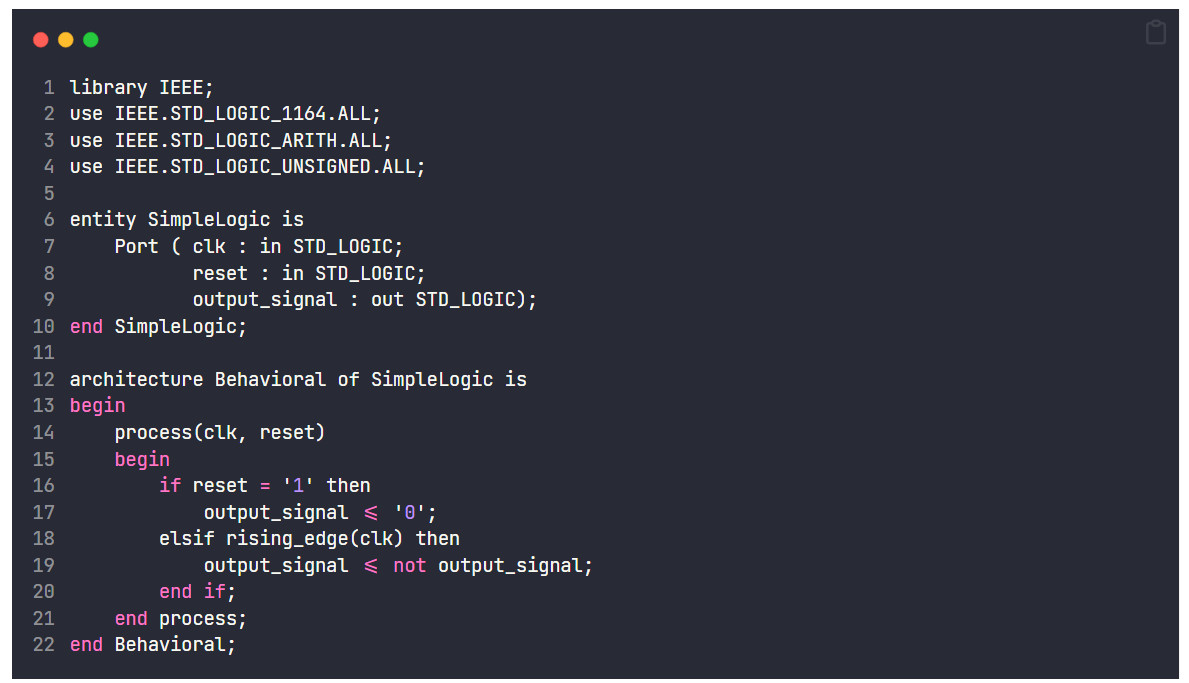

У прикладі коду FPGA використовується мова опису обладнання, наприклад VHDL, для визначення поведінки схеми.Замість написання інструкцій, код описує, як сигнали змінюються та взаємодіють.Він визначає входи, виходи та те, як система реагує на тактові сигнали.Структура включає сутності та архітектури для організації дизайну.Блок процесу контролює, як сигнали оновлюються на основі подій, як-от перепади синхронізації.Цей підхід моделює поведінку обладнання безпосередньо, а не виконання послідовних команд.Це дозволяє створювати спеціальну цифрову логіку всередині FPGA.

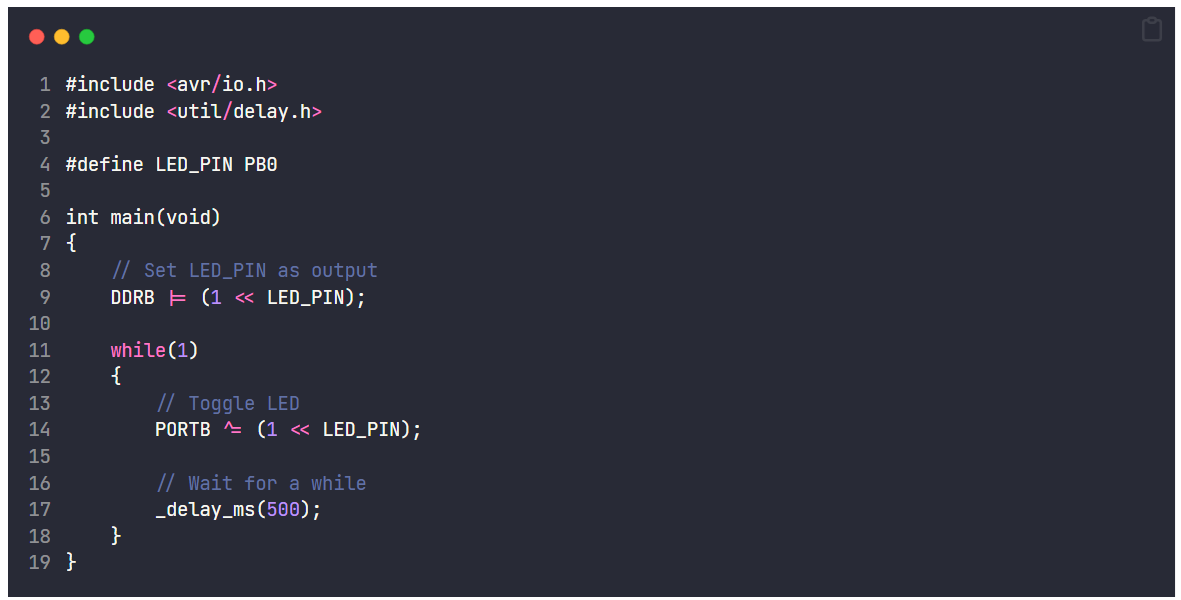

У прикладі коду мікроконтролера використовується мова програмування, наприклад C, для виконання інструкцій крок за кроком.Він починається з налаштування апаратних регістрів і визначення конфігурацій контактів.Основна функція працює безперервно, виконуючи завдання в циклі.Інструкції керують виходами, як-от увімкнення та вимкнення світлодіода.Функції затримки використовуються для створення ефектів синхронізації.Цей підхід дотримується моделі послідовного виконання.Він простий і широко використовується для програмування вбудованих систем.

Застосування ПЛІС і мікроконтролерів

1. Системи промислової автоматизації

ПЛІС використовуються для управління та обробки сигналів у промислових машинах.Вони обробляють високошвидкісні дані та мають точні вимоги до часу.Мікроконтролери керують датчиками, двигунами та логікою керування в системах автоматизації.Разом вони забезпечують надійну та ефективну роботу.Ця комбінація покращує продуктивність системи та контроль.

2. Побутова електроніка

Мікроконтролери широко використовуються в таких пристроях, як пральні машини, телевізори та пульти дистанційного керування.Вони ефективно керують введеними користувачами та функціями системи.ПЛІС використовуються в розширених пристроях, які вимагають швидкої обробки даних, таких як пристрої обробки відео.Ці додатки відрізняються компактністю та ефективністю конструкції.Обидві технології підтримують сучасні електронні продукти.

3. Системи зв'язку

ПЛІС використовуються в мережевому обладнанні для маршрутизації даних і обробки сигналів.Вони підтримують високошвидкісні протоколи зв'язку.Мікроконтролери виконують функції керування та моніторингу в пристроях зв’язку.Ці ролі забезпечують стабільну та ефективну передачу даних.Це важливо в сучасній комунікаційній інфраструктурі.

4. Медичні прилади

Мікроконтролери керують функціями таких пристроїв, як кардіомонітори та інфузійні насоси.Вони забезпечують надійну і малопотужну роботу.FPGA використовуються в системах обробки зображень для швидкої обробки даних.Ці програми вимагають точності та надійності.Обидві технології підтримують системи охорони здоров'я.

5. Автомобільні системи

Мікроконтролери керують блоками керування двигуном, датчиками та системами безпеки.Вони забезпечують ефективну роботу автомобіля.ПЛІС використовуються в передових системах допомоги водієві для обробки даних.Ці системи покращують безпеку та продуктивність.Автомобільна електроніка значною мірою покладається на обидві технології.

6. Аерокосмічна промисловість і оборона

FPGA використовуються для високошвидкісної обробки даних і систем безпечного зв'язку.Вони підтримують комплексний аналіз сигналів і завдання керування.Мікроконтролери виконують функції моніторингу та керування у вбудованих системах.Ці програми вимагають високої надійності та точності.Обидві технології відіграють ключову роль у критично важливих системах.

FPGA проти мікроконтролера проти CPLD

особливості	FPGA	мікроконтролер	CPLD
Логічні ресурси	Від ~10 тис. до >10 млн логічні ворота (або LUT)	Не застосовується (на основі ЦП)	Від ~1K до ~100K ворота
Тактова швидкість	~50 МГц до 500+ МГц (залежно від конструкції)	~1 МГц до 600 МГц (типові мікроконтролери)	~50 МГц до 200 МГц
Стиль обробки	Справжня паралель апаратне виконання	Послідовний виконання інструкції	Обмежена паралель логіка
Конфігурація метод	На основі SRAM/Flash бітовий потік, завантажений під час запуску	Прошивка збережена у флеш-пам'яті	Енергонезалежний конфігурація (EEPROM/Flash)
Програмування Мова	VHDL, Verilog (HDL)	C, C++, збірка	VHDL, Verilog
Внутрішня пам'ять	Блок оперативної пам'яті: ~10 КБ до кількох МБ	Flash: ~8 КБ–2 МБ, ОЗУ: ~2 КБ–512 КБ	Дуже обмежений (еквівалент кількох КБ)
Виводи введення/виведення	~50 до 1000+ настроювані введення/виведення	Від ~6 до 200 GPIO шпильки	Від ~30 до 500 вводів/виходів
потужність Споживання	Від ~1 Вт до 10+ Вт (залежить від розміру/дизайну)	~1 мВт до 500 мВт	~10 мВт до 1 Вт
Час завантаження	мс до секунд (потребує завантаження конфігурації)	мкс до мс (миттєво з Flash)	Миттєво (енергонезалежний)
Дизайн Вхід	Апаратна схема визначення	Програмне забезпечення розвитку	Логічний дизайн (простіше, ніж FPGA)
зовнішній компоненти	Часто вимагає зовнішня пам'ять (DDR, Flash)	Мінімальний (як правило автономний)	Мінімальний зовнішній компоненти
Реконфігурація	Повністю можливість перепрограмування, необмежені цикли	Перепрограмований прошивка	Перепрограмований але обмежений розмір
Типове використання масштаб	Високої складності цифрові системи	Від малого до середнього вбудовані системи	Невеликий контроль і логіка інтерфейсу
розвиток Цикл	Від тижнів до місяців	Днів до тижнів	Днів до тижнів

Висновок

ПЛІС і мікроконтролери відрізняються головним чином тим, як вони обробляють дані, при цьому ПЛІС пропонують паралельне апаратне виконання, а мікроконтролери покладаються на послідовне програмне керування.Їх внутрішні компоненти, системні структури та методи програмування відображають ці відмінності, що робить кожен придатним для конкретних застосувань.FPGA відмінно справляються з високошвидкісними настроюваними логічними завданнями, тоді як мікроконтролери ідеально підходять для орієнтованих на керування та економічно ефективних проектів.Разом вони відіграють важливу роль у таких галузях, як автоматизація, зв’язок, автомобільна промисловість і системи охорони здоров’я.
