FT234XD-R USB-Посібник: Pinout, функціональна блок-схема та альтернативи

У сьогоднішньому технологічному ландшафті пристрої скорочуються, тоді як очікування ефективності продовжують зростати.Введіть FT234XD-R, передовий інтерфейс USB-Serial UART, який вражає ідеальний баланс між компактною конструкцією та потужною функціональністю.Цей інтерфейс, запланований у невеликому 3-м x 3 мм 12-контактному пакеті DFN, ідеально підходить для обмежених космосом додатків без шкоди для продуктивності.Його здатність ефективно конвертувати USB в UART-сигнали разом із розширеними функціями управління електроенергією робить його рішенням для промислової автоматизації, побутової електроніки тощо.

Каталог

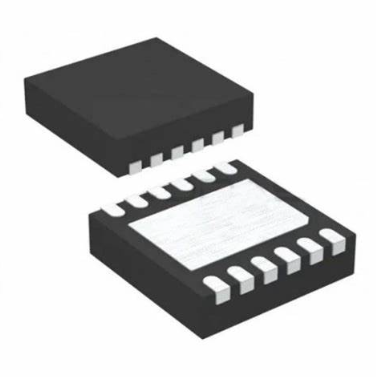

Огляд FT234XD-R

З Ft234xd-r Має спрощення USB до серійного взаємозв'язку UART, що відрізняється його вражаючою компактністю у пакеті DFN 3 мм X 3 мм, що є вигідним для щільних макетів друкованої плати.Відповідно до специфікації USB 2.0, цей пристрій заробив USB-IF-IF-ID (TID) 40001465 (Rev D), демонструючи його дотримання суворих галузевих стандартів.Лідер у своїй категорії, FT234XD-R пропонує високу продуктивність у поєднанні з низьким споживанням електроенергії.Підтримка останніх протоколів комунікації.Надійна передача даних у різних апаратних умовах.

На практиці FT234XD-R виявляється безцінним у сценаріях, що вимагають ефективної конверсії USB до UART.Його компактна конструкція дозволяє безперешкодно включити в численні пристрої, підвищуючи функціональність без компромісів.Фактичні програми охоплюють системи промислового контролю, споживчу електроніку та інструменти розвитку.Його інтеграційні переваги середовищ, які потребують непохитної надійності та ефективності простору.Коли ви інтегруєте FT234XD-R у їх конструкції, вам потрібно розглянути макет PCB, теплове управління та цілісність сигналу.

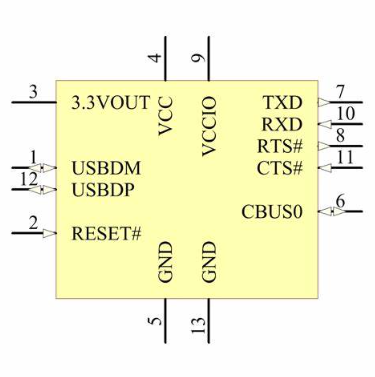

Конфігурація PIN-коду FT234XD-R

Шпилька	Назва	Тип	Опис
4	VCC	Влада Введення	5 v (або 3,3 В) постачання до ІС
9	Vccio	Влада Введення	1,8 В - 3,3 В постачання для клітин IO
3	3.3Vout	Влада Випуск	3,3 В вихід на 50 м.Може використовуватися для живлення vccio.Коли VCC становить 3,3 В;PIN 3 - це Введення штифта і повинен бути підключений до штифта 4.
5, 13	Gnd	Влада Введення	0V Ґрунтовий вхід.
1	USBDM	Вхід/вихід	USB Сигнал даних мінус.
12	USBDP	Вхід/вихід	USB Сигнал даних плюс.
2	Скидання#	Введення	Скинути вхід (активний низький).
7	TXD	Випуск	Передавати Асинхронні дані даних.
10	RXD	Введення	Прийом Асинхронний вхід даних.
8	RTS#	Випуск	Прохання Для надсилання сигналу керування виходом / рукостисканням.
11	CTS#	Введення	Чіткий Щоб надіслати сигнал введення / рукостискання.
6	CBUSO	Введення/ви	Налаштований CBUS I/O PIN.Функція цього PIN -коду налаштована в пам'яті MTP пристрою.

CAD-модель FT234XD-R

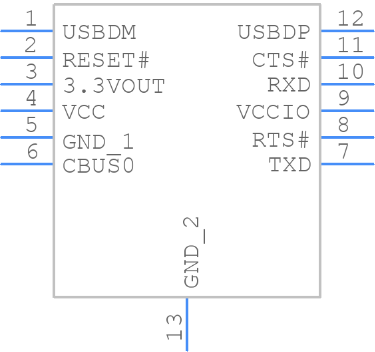

Символ

Слід

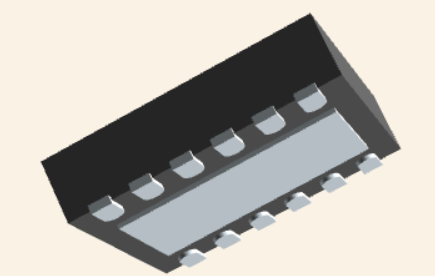

3D -представництво

Альтернативи FT234XD-R

• Ft234xd-t

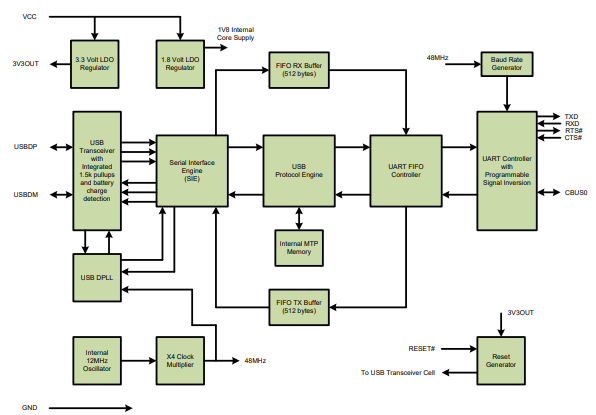

Блок-схема FT234XD-R

Загальні програми для FT234XD-R

USB до серійного спілкування

FT234XD-R знаходить велике використання при перетворенні USB на формати RS232, RS422 або RS485, що подорожують розрив між застарілими системами та сучасними інтерфейсами USB.Це дозволяє старшим системам без зусиль займатися сучасними USB -технологіями.

Посилення застарілих периферійних пристроїв

Інтегруючи USB-зв’язок у старіші периферійні пристрої, FT234xD-R вдихає нове життя в ці пристрої.Це не тільки підвищує їх функціональність, але й підвищує зручність використання, що щадає необхідність у великих ремонтах.

Модульна конструкція та прототипування

При проектуванні модульних систем FT234XD-R приносить гнучкість та масштабованість у рівняння.Ця функція стає необхідною у сценаріях розвитку, де швидке прототипування та суворі тестування прокладають шлях до інновацій.

Телекомунікаційна підтримка

FT234XD-R відіграє активну роль у телекомунікаційних пристроях, від клітинних до бездротових телефонів.Його здатність керувати ефективними передачами даних USB підтримує як розробку, так і додатки, сприяючи розвитку технологій комунікацій.

Інтеграція з MCUS, PLD та FPGAS

Включення FT234XD-R в одиниці мікроконтролера (MCUS), програмовані логічні пристрої (PLDS) або масиви, запрограмовані польовими затворами (FPGA) спрощують процес обміну даними.Ця інтеграція знижує складність проектування та підвищує загальну ефективність системи.

Аудіо та низька пропускна здатність відеозаписів

Для додатків, що потребують точного передачі аудіо, таких як цифрові аудіо-інтерфейси, FT234XD-R пропонує надійні рішення на основі USB.Він також підтримує відеокатури з низькою пропускною здатністю, що підходять для простих вимог до потокової передачі відео.

Читачі смарт -карт USB

FT234XD-R підтримує зчитувачі смарт-карт USB, необхідні для захищених транзакцій даних та надійних систем управління доступом.Це додає значного рівня безпеки до різних програм.

Інтерфейс USB -приладів

Обслуговуючи як інтерфейс для USB-приладів, FT234xD-R допомагає в завданнях збору та аналізу даних.Ця функціональність неоціненна в технічних та наукових дослідженнях, що забезпечує точну та надійну обробку даних.

Сприяючи інноваціям та ефективності

Ви можете використати складні можливості FT234XD-R, щоб просунути межі ефективності та інновацій у їхніх проектах та додатках.Він діє як каталізатор, перетворюючи ідеї у функціональні, впорядковані рішення.

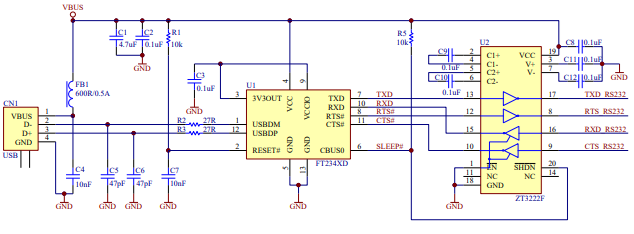

Приклад схеми, що містить FT234XD-R

Ілюстративний приклад, як показано на супровідній фігурі, демонструє використання FT234XD як перетворювача USB до RS232.У цьому налаштуванні використовується IC 3V3 TTL до RS232, що перетворюється на перехід рівня логічних рівнів FT234XD 3V3 до стандарту RS232.Різні пристрої, такі як драйвери ліній Zywyn, можуть ефективно обробляти цей рівень, використовуючи штифт SHDN#, щоб мінімізувати споживання електроенергії в режимі призупинення USB.Зокрема, Zywyn ZT3222F, сумісний з цією конфігурацією, підтримує зв'язок RS232 зі швидкістю передачі даних до 1000 тис.

Реалізація FT234XD-R дозволяє безперебійне перетворення між інтерфейсами USB та RS232, пропонуючи кілька переваг в електронних конструкціях.Інтегруючи 3V3 TTL до перетворювача рівня RS232, наприклад, той, що надається Zywyn, конструкції можуть підтримувати сумісність із широким набором пристроїв RS232.Більше того, сучасні конструкції схеми часто потребують енергоефективних компонентів;Функція SHDN# PIN у драйверах Zywyn Line необхідна для задоволення цих потреб.Це суттєво сприяє зменшенню загального споживання електроенергії, в основному, коли пристрій входить у режим USB -призупинення, тим самим продовжуючи термін служби акумулятора в портативних додатках.

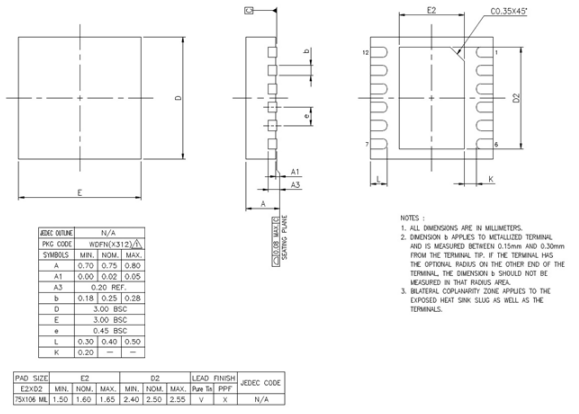

Пакет FT234XD-R

Технічні характеристики FT234XD-R

Ось добре структурована таблиця для FTDI (Future Technology Devices International Ltd) FT234XD-R з його технічними специфікаціями, атрибутами та параметрами, а також подібними частинами.

Тип	Параметр
Фабрика Час	11 Тиждень
Кріплення	Поверхня Кріплення
Пакет / Справа	12-VFDFN Оголений майданчик
Число шпильки	12
Експлуатаційний Температура	-40 ° C до 85 ° C
Упаковка	Стрічка & Reel (tr)
Опублікований	2006 рік
Розлучатися Статус	Активний
Волога Рівень чутливості (MSL)	3 (168 годин)
Число закінчення	12
Напруга - постачання	2,97 В до 5,5 В
Термінал Позиція	Подвійний
Термінал Форма	Ні Провід
Вершина Температура відновлення (° C)	260 ° C
Постачання Напруга	5В
Термінал Стовп	0,45 мм
Час @ Peak Reflow Temp-Max (S)	40
Функціонування	Міст, USB до UART
Кваліфікація Статус	Не Кваліфікований
Експлуатаційний Напруга живлення	5В
Інтерфейс	Уарт
Експлуатаційний Струм живлення	8ma
Число порти	1
Номінальний Струм живлення	8ma
мкп/мккс/периферійні Тип ICS	Автобус Контролер, універсальний серійний автобус
Дані Оцінювати	3 MBPS
Протокол	USB
USB Стандартний	USB 2,0
Автобус Сумісність	I2c
Навколишній Діапазон температури високий	85 ° C
Висота	800 мкм
Довжина	3 мм
Ширина	3 мм
Дістатися SVHC	Ні SVHC
РОГ Статус	РОГ Сумісний
Без свинцю	Без свинцю

PDF -таблиця

FT234XD-R DATESTES:

Ft234xd.pdf
