GAL20V8B-15LJN: Особливості, Pinout, програми та посібник з програмування

GAL20V8B-15LJN-це видатний пристрій, призначений для багатьох цифрових завдань.Цей посібник уважно розглядає те, що може зробити GAL20V8B-15LJN, зосереджуючись на його гнучкості та сильній продуктивності в різних використанні від контролю машин до живлення повсякденних гаджетів.Ми висвітлюємо його основні функції, як він налаштований та як це програмувати, пропонуючи чіткий вигляд для тих, хто хоче використовувати розширені логічні рішення у своїх проектах.

Каталог

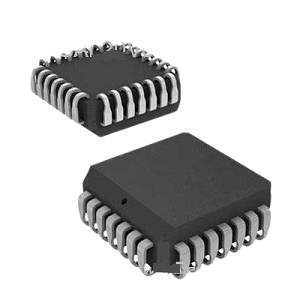

Опис GAL20V8B-15LJN

З GAL20V8B-15LJN З ґратного напівпровідника є видатне в сімействі пристроїв GAL® 20V8, відомий своєю ефективністю та швидкісною роботою.Ця модель розроблена за допомогою технології E2CMOS, яка відзначається для низького споживання електроенергії, зберігаючи при високій продуктивності.В першу чергу, що використовується в цифрових логічних програмах, таких як декодування адрес, взаємозв'язок пристроїв та логічна заміна, GAL20V8B-15LJN є універсальним і придатним для широкого спектру програмованих логічних програм.GAL20V8B-15LJN включає конфігурацію 8 макроцелів, максимальну робочу частоту 62,5 МГц та затримку поширення лише 15 наносекунд, забезпечуючи швидку та надійну продуктивність.Він працює на стандартному джерелі живлення 5В і поставляється в 28-контактному пакеті PLCC (пластиковий носій, що ведуть чіп).

Якщо ви шукаєте надійне та ефективне програмоване логічне рішення, GAL20V8B-15LJN-це чудовий вибір.Він побудований для забезпечення сильної продуктивності, що робить його розумним варіантом для підприємств, спрямованих на модернізацію їх технології.Якщо ви розглядаєте масове замовлення, це прекрасна можливість оптимізувати свої програми та отримати максимальну користь від вашої інфраструктури.

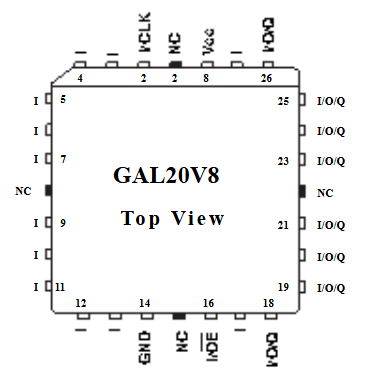

Конфігурація PIN-коду GAL20V8B-15LJN

З GAL20V8B-15LJN є Загальна логіка масиву (гал) Пристрій, програмований логічний пристрій, що використовується в різних цифрових логічних програмах.З Конфігурація PIN слідує a Стандартний 24-контактний макет упаковки (DIP), з чітко визначеними входами, виходами та контрольними штифтами.

На лівий бік З діаграми (шпильки 1-12) ми в першу чергу бачимо вхідні (i) штифти, які дозволяють пристрою отримувати сигнали із зовнішніх схем.PIN 1 та кілька інших штифтів (5, 7, 9 та 11) позначаються як входи (i).Штифти 6 і 22 - позначені NC (без з'єднання), тобто вони не підключені до внутрішньої схеми.Штифт GND (ґрунт) розміщується на штифті 12, слугуючи опорною напругою для пристрою.

На правий бік (шпильки 13-24), у нас є штифти вводу/виводу (вводу/виводу), які налаштовуються як вхідні або виходи залежно від запрограмованої логіки.Ці шпильки вводу/виводу (18, 19, 21, 23, 25 та 26) забезпечують гнучку зв’язок.Штифт режиму (штифт 15) для визначення режиму роботи пристрою, а штифт VCC (живлення) на штифті 24 забезпечує необхідну напругу для належної роботи.

У топ З пристрою є додаткові сигнали управління, включаючи MCLK (головний годинник, штифт 2) та додаткові штифти NC.Виношення GAL20V8B дозволяє ефективно цифрову логічну конструкцію, що робить його широко використовуваним компонентом у програмованих логічних схемах.

Моделі CAD GAL20V8B-15LJN

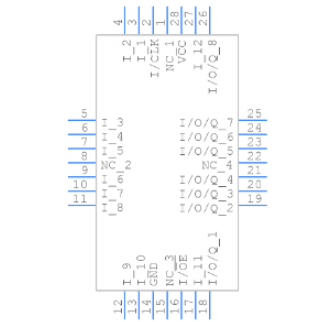

GAL20V8B-15LJN Символ

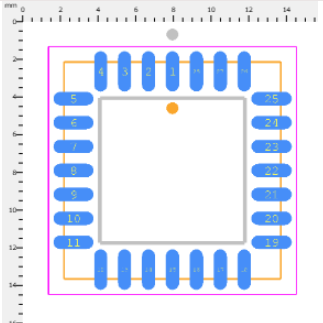

GAL20V8B-15LJN FICKTRINT

Особливості GAL20V8B-15LJN

• Затримка про поширення: GAL20V8B-15LJN може похвалитися максимальною затримкою розповсюдження 15 наносекунд, а це означає, що він може обробляти швидкі переходи сигналу та ефективно працювати в додатках, що чутливі до часу.

• Робоча частота: Він підтримує максимальну робочу частоту 62,5 МГц, полегшуючи швидку обробку та чуйність у складних цифрових логічних схемах.

• Низьке споживання електроенергії: Пристрій використовує технологію E2CMOS, варіант CMO, який підкреслює енергоефективність.Ця технологія гарантує, що GAL20V8B-15LJN споживає меншу потужність, що робить її ідеальною для додатків, де необхідна ефективність енергії, не жертвуючи ефективністю.

• Перепрограмована технологія E2 Cell: GAL20V8B-15LJN оснащений електрично стирається клітинами, що дозволяє перепрограмувати та оновлювати логічні функції за потребою.Ця функція забезпечує чудову гнучкість та пристосованість у зміні апаратних середовищ або оновлень системи.

• Універсальні вихідні логічні макроцелі: Він включає 8 вихідних логічних макроцелів, які можна індивідуально запрограмувати для різних логічних функцій, що дозволяє адаптувати пристрій до конкретних потреб.Ці макроцелі підтримують налаштовану вихідну полярність і можуть наслідувати функціональність 24-контактних пристроїв PAL, що робить GAL20V8B-15LJN універсальним вибором для ряду цифрових додатків.

• Посилена перевірка: Пристрій оснащений можливостями для передачі та розвороту для всіх регістрів, забезпечуючи 100% функціональну тестуваність.Цей аспект чудово підходить для підтримки надійності та передбачуваності в експлуатаційних умовах, особливо там, де важлива цілісність та продуктивність системи.

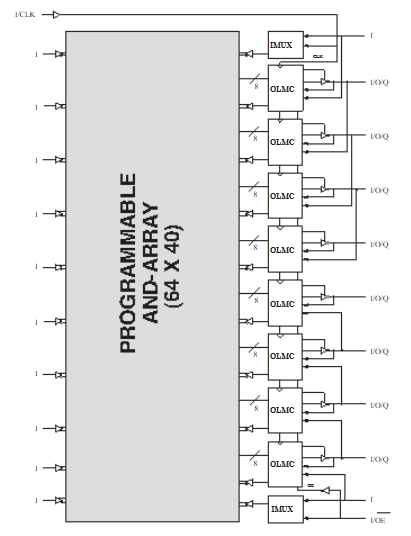

Блок-схема GAL20V8B-15LJN

GAL20V8B-15LJN-це загальний пристрій логіки масиву (GAL), який складається з програмованого та масиву (64 х 40), що дозволяє гнучко реалізувати логіку.Блок-схема демонструє програмований та масляний масив, який служить основним логічним двигуном, де входи та сигнали зворотного зв'язку логічно поєднуються.Ця програмована матриця дозволяє налаштувати різноманітні комбінаційні та послідовні логічні функції, пропонуючи гнучкість у дизайні цифрових ланцюгів.

У правій частині діаграми видно OLMC (вихідні логічні макро-комірок), кожен з яких підключений до випусків і масиву.Ці макро-клітини визначають поведінку вихідних штифтів, незалежно від того, чи вони функціонують як комбінаційна логіка або послідовна логіка з зберіганням фліп-флопа.Крім того, одиниці IMUX (вхід мультиплексор) дозволяють внутрішню маршрутизацію сигналу, що ще більше підвищує програмованість пристрою.I/OQ (вхідні/вихідні штифти) представляють інтерфейс між пристроєм та зовнішніми схемами, що дозволяє двонаправленому зв'язку залежно від налаштованої логіки.

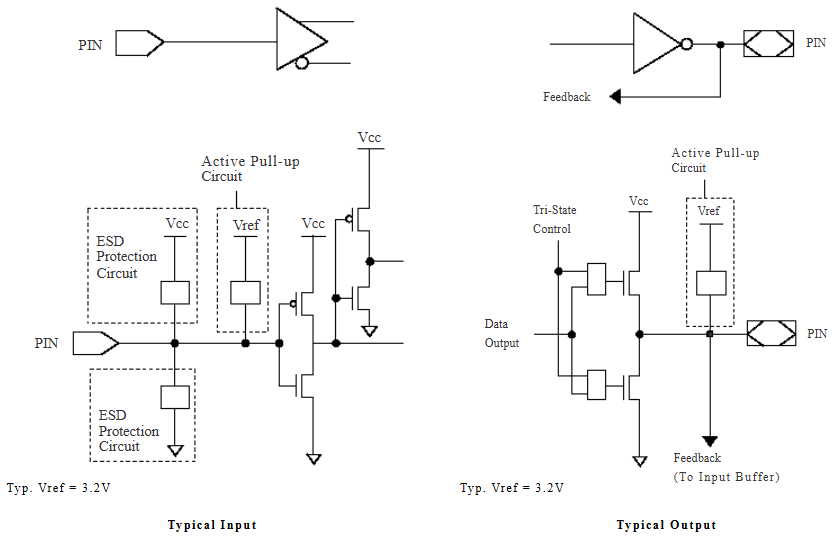

Еквівалентна схема введення/виведення

Еквівалентна схема введення/виводу GAL20V8B-15LJN ілюструє внутрішні електричні характеристики вхідних та вихідних штифтів пристрою.Ці схеми підкреслюють, як програмований логічний пристрій (PLD) керує сигналами за допомогою схем захисту, активних підтяжок та механізмів управління тридержавними, забезпечуючи надійну роботу в цифрових схемах.

З Типовий вхід Схематично показує структуру вхідного штифта, який включає в себе захисні схеми ESD (електростатичний розряд), щоб запобігти пошкодженню від перехідних шипів напруги.Активний ланцюг підтяжки гарантує, що штифт підтримує визначений логічний рівень, коли жоден зовнішній сигнал не рухає його, запобігаючи плаваючим станам, які можуть спричинити непередбачувану поведінку.Еталонна напруга (VREF = 3.2V) відіграє роль у встановленні порогу для виявлення логічних високих або низьких станів.

З Типовий вихід Схематик ілюструє вихідну структуру, яка включає транзисторну пару Push-Pull, яка дає можливість потужних приводних можливостей як для високих, так і для низьких логічних станів.Функція управління тридержавним дозволяє вихідному PIN-коду входити в стан високого імпедансу для орієнтованих на шину конструкцій, де кілька пристроїв поділяють однакове з'єднання.Шлях зворотного зв'язку забезпечує внутрішнє з'єднання назад до логічного масиву, що дозволяє пристрою контролювати або синхронізувати вихід з іншими логічними функціями.Активний ланцюг підтяжки забезпечує надійні рівні напруги при необхідності.

GAL20V8B-15LJN призначений для високошвидкісних програмних програмних програм, що мають низьку потужність, з надійним захистом введення, гнучкими конфігураціями виходу та програмними шляхами зворотного зв'язку.Це робить його придатним для складних цифрових конструкцій, що вимагає надійної цілісності сигналу та налаштованих логічних операцій.

Технічні характеристики GAL20V8B-15LJN

Тип	Параметр
Виробник	Корпорація гратів
Серія	GAL20V8B
Упаковка	Трубка
Статус частини	Застарілий
Програмований тип	Ee pld
Підкатегорія	Програмовані логічні ІС
Кількість макроцелів	8
Максимальна частота роботи	62,5 МГц
Затримка про поширення - Макс	15 нс
Напруга експлуатації	5 v
Експлуатаційний струм живлення	90 мА
Напруга живлення - хв	4,75 V
Напруга живлення - Макс	5,25 V
Мінімальна робоча температура	0 ° C
Максимальна робоча температура	+75 ° C
Монтажний тип	Поверхневе кріплення
Пакет / кейс	28-LCC (J-LADE)
Пакет пристроїв постачальника	28-PLCC (11.51x11.51)
Базовий номер товару	GAL20V8
Висота	3,68 мм
Довжина	11,5 мм
Ширина	11,5 мм
Одинична вага	0,041719 унцій

Програми GAL20V8B-15LJN

Вбудовані системи

GAL20V8B-15LJN часто використовується в вбудованих системах, де спеціальна логіка потребує конкретних функцій управління.Його програмована природа дозволяє налаштувати пристрій для різних ітеративних процесів, посилюючи функціональність та інтеграцію з іншими компонентами системи.

Системи цифрового управління

У системах цифрового управління цей PLD використовується для реалізації складної логіки для управління двигунами, взаємодії з датчиками та сигналами обробки.Його здатність обробляти детальну логіку управління робить її ідеальною для додатків, що вимагають точного оперативного контролю та чуйності.

Комунікаційні інтерфейси

Пристрій переважає в управлінні протоколами зв'язку, кодуванням та декодуванням даних та контролем стану стану.Він легко адаптується до різних стандартів спілкування, що робить його універсальним вибором для телекомунікацій та мережевих пристроїв.

Тестове та вимірювальне обладнання

Для тестових та вимірювальних додатків GAL20V8B-15LJN забезпечує індивідуальні можливості обробки даних, маршрутизацію сигналу та логіку управління.Це дозволяє розробити індивідуальні вимірювальні рішення, які потребують конкретних функцій обробки та управління даними.

Автомобільна електроніка

У межах автомобільного сектору цей PLD виділяється завдяки його надійній конструкції та відмінному захисту електростатичного розряду (ОУР).Ці функції забезпечують надійну роботу в вимогливих умовах, характерних для автомобільних середовищ.

Системи промислової автоматизації та управління

GAL20V8B-15LJN є важливим для промислової автоматизації, що забезпечує логіку, необхідну для контролю складних промислових процесів та машин.Це забезпечує автоматизацію завдань та інтеграцію систем управління, тим самим підвищуючи ефективність та надійність у виробничих операціях.

Побутова електроніка

У споживчій електроніці пристрій використовується для підвищення функціональності домашніх та особистих пристроїв за допомогою ефективних логічних рішень.Його здатність виконувати декілька логічних функцій економічно робить його популярним вибором для виробників споживчих товарів.

Спеціальні стани стану

PLD ідеально підходить для розробки власних державних машин у цифрових схемах, підвищення ефективності контрольної логіки та експлуатаційного послідовності.Ця програма є чудовою в сценаріях, коли конкретні оперативні поведінки необхідні для ефективного управління складними логічними завданнями.

GAL20V8B-15LJN Програмування

Програмування GAL20V8B-15LJN, універсальний логічний пристрій від напівпровідника решітки, може бути ефективно виконаний у кількох ключових кроках, використовуючи сумісний логічний програміст.Спочатку ваше завдання - розробити логічну схему, яку ви плануєте реалізувати.Це досягається за допомогою мови опису обладнання (ЛПВЩ), при цьому CUPL є популярним вибором завдяки своїй простоті, що підходить для пристроїв GAL.Після того, як ваша логічна конструкція буде вказана, наступний крок передбачає складання цієї конструкції у файл JEDEC (.JED) за допомогою програмного забезпечення, такого як WinCupl.Цей файл містить необхідну конфігурацію, відому як карта запобіжників, для програмування GAL.

Фактичне програмування GAL20V8B-15LJN вимагає логічного програміста, затвердженого напівпровідником решітки, при цьому TL866 є загальною моделлю завдяки надійності та простоті використання.Цей крок передбачає підключення GAL20V8B-15LJN до програміста відповідно до наданих інструкцій, завантаження файлу JEDEC у програмне забезпечення програмування та ініціювання циклу програмування.Цей цикл включає автоматичну стирання будь -яких попередніх конфігурацій перед програмуванням нової логіки в пристрій.Нарешті, важливим кроком є ​​перевірка запрограмованого пристрою, перевіривши його у передбачуваному ланцюзі, щоб переконатися, що він правильно функціонує, завершуючи процес інтеграції за допомогою конкретних вимог до програми.

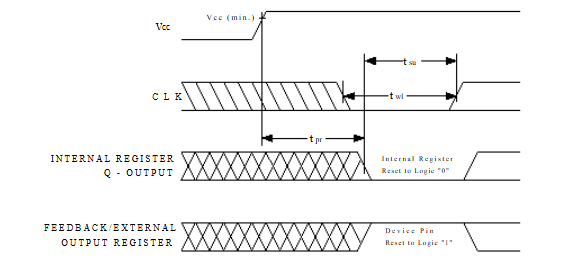

GAL20V8B-15LJN Скидання живлення

Схема скидання живлення в GAL20V8B-15LJN гарантує, що всі внутрішні регістри ініціалізуються до відомого стану під час запуску системи.По мірі застосування потужності напруга VCC повинна монотонно зростати без коливань, щоб запобігти хаотичній поведінці.Після того, як VCC досягне свого мінімального необхідного рівня, внутрішні регістри скинуться протягом максимальної затримки 1 мкс (TPR), встановивши всі виходи Q на логіку 0. Якщо зареєстровані вихідні штифти ввімкнуться, вони за замовчуванням будуть за замовчуванням до логіки 1, незалежно від їх запрограмованихполярність.Це гарантує передбачувану ініціалізацію, спрощуючи конструкцію машин стану та послідовних логічних схем.

Щоб забезпечити дійсне скидання, вхід годин (CLK) повинен утримуватися на статичному рівні TTL під час живлення.Пристрій не слід годинувати, поки не будуть виконані всі часи налаштування шляху введення та зворотного зв'язку, як показано на схемі.Годинник повинен відповідати мінімальним вимогам ширини імпульсу до початку нормальної роботи.Підтримуючи ці умови, механізм скидання живлення гарантує, що логічний пристрій починається у стабільному та чітко визначеному стані, запобігаючи непередбачуваному переході або проблемах метастабільності в цифрових схемах.

GAL20V8B-15LJN Подібні частини

• GAL20V8B-15LPN

• GAL20V8B-15QP

• GAL20V8B-15QJ

GAL20V8B-15LJN Переваги

Посилена гнучкість дизайну

GAL20V8B-15LJN розроблений з універсальною архітектурою, яка дозволяє вивозним логічним макроцелям (OLMC) конфігурувати користувача.Ця гнучкість підтримує широкий спектр програм та налаштувань, що дозволяє оптимізувати логічний пристрій для конкретних завдань та функцій без обмежень, пов'язаних з менш гнучкими конструкціями.

Зменшене споживання електроенергії

Використовуючи вдосконалену технологію CMOS Ultramos®, GAL20V8B-15LJN зменшує споживання електроенергії на 50% до 75% порівняно з традиційними біполярними логічними пристроями.Це робить його екологічно чистим варіантом, який також мінімізує тепловий вихід та підвищує довговічність пристрою.Типові струми живлення значно нижчі, з 75 мА для стандартних версій з низькою потужністю і навіть нижчим на 45 Ма для версій чверть потужності, що забезпечує енергоефективність у середовищах з високим попитом.

Надійний захист ОУР

Цей пристрій включає в себе сильні механізми захисту електростатичного розряду (ESD) для підтримки експлуатаційної стабільності та надійності в середовищах, схильних до статичного розряду.Такий захист є хорошим у таких галузях, як автомобільна та промислова автоматизація, де електронні компоненти можуть піддаватися суворим умовам і де ЄСД в іншому випадку може призвести до відмови пристрою або нестабільної поведінки.

GAL20V8B-15LJN Виробник

Корпорація Sutice Semiconductor є світовим лідером у Smart Connectivity Solutions.Відомий своїми програмованими логічними пристроями з низькою потужністю, решітка обслуговує насамперед споживачем, комунікаціями та промисловими ринками.Інноваційний асортимент продукції компанії включає FPGA (польові програмовані масиви воріт), CPLDS (складні програмовані логічні пристрої) та пристрої управління живленням, які є невід'ємною частиною розумних додатків, які потребують швидких відповідей.Решітка напівпровідник диференціонує на ринку конкурентних технологій з акцентом на низьку потужність, малі розміри та високоефективні рішення.Ці атрибути роблять свою продукцію ідеальною для забезпечення технології в таких областях, як мережева інфраструктура, обчислення краю та розумні пристрої IoT.Ґрата створила репутацію для доставки індивідуальних рішень, які відповідають конкретним потребам, що підтримуються комплексними програмними засобами та середовищами розробки, що впорядковують дизайн та розгортання продукту.

Висновок

GAL20V8B-15LJN від Slattice Semiconductor-це найвищий пристрій, який відповідає вимогливим потребам сучасних цифрових систем з його швидкою продуктивністю, енергозберігаючою конструкцією та універсальними варіантами програмування.Цей пристрій побудований для вирішення складних викликів у широкому спектрі налаштувань: від великих промислових систем до особистої електроніки, що робить його надійним вибором для побудови розширених цифрових рішень.Цей посібник пояснив технічні деталі та переваги GAL20V8B-15LJN, а також те, як його можна використовувати в різних сферах, показуючи свою важливість у вдосконаленні цифрових налаштувань скрізь.
