Посібник з AT24C256 EEPROM: PINOUT, ASSEET та адреса пам'яті та пам'ять

AT24C256 EEPROM виділяється як надійний і універсальний двопровідний компонент серійної пам'яті, що пропонує 256 кілобітів зберігання для підтримки різних електронних завдань збереження даних.Ця стаття надає вичерпний посібник з AT24C256, що охоплює її таблицю, конфігурацію PIN та унікальні механізми адресації.Ми також вивчимо його сумісність за допомогою мікроконтролерів Arduino.Приєднуйтесь до нас, коли ми копаємо технічну специфіку цього EEPROM, його потенціал для розширення пам’яті та його практичні застосування в різних технологічних ландшафтах.Незалежно від того, чи хочете ви покращити журнал даних, впорядкувати зберігання або захистити свої дані, AT24C256 має багато що можна запропонувати.

Каталог

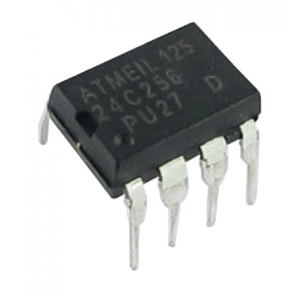

Огляд AT24C256 EEPROM

З At24c256 EEPROM-це багатофункціональний і надійний компонент 8-контактної пам'яті з вражаючою ємністю зберігання 32 Kbytes.Він ефективно зберігає дані, зберігаючи інформацію навіть тоді, коли живлення втрачається, подібно до функції USB -накопичувача.Ця характеристика забезпечує безпечне зберігання даних, забезпечуючи постійну орієнтир незалежно від перебоїв у потужності.Його здатність підтримувати оновлення та пошук даних робить його придатним для різних додатків, особливо в середовищах, що вимагають частих змін даних.

Працюється в межах напруги від 1,7 В до 5,5 В, AT24C256 гармонізується як з системами 3,3 В та 5 В, збагачуючи його використання в різних технологічних ландшафтах.Ця пристосованість сприяє його плавному включенню в різноманітні електронні середовища - від побутових гаджетів до систем промислового регулювання, де така гнучкість може підвищити ефективність пристрою.Наприклад, ви часто можете знаходити цінність у цій ознаках, оскільки вона допомагає розробляти обтічні продукти без необхідності численних варіацій компонентів.

AT24C256 EEPROM дозволяє підключати до 8 подібних EEPROMS послідовно, що забезпечує розширене сховище для вирішення більших наборів даних або підвищення вашого попиту.Ця розширюваність виявляється надзвичайно корисною для таких сферів, як реєстрація даних в рамках наукових досліджень або широке зберігання параметрів у телекомунікаціях.У практичних ситуаціях ви можете скористатися цією здатністю досягти високої потужності даних, не жертвуючи продуктивністю системи або фізичним слідом.

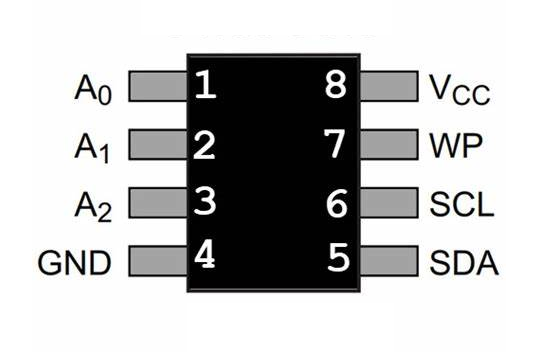

Конфігурація PIN

Штифт ні	Пінопласт	Опис
1	A0	Вибір Chip, налаштований користувачем
2	A1	Вибір Chip, налаштований користувачем
3	NC	Немає зв’язку
4	Gnd	Шпилька
5	SDA	ПІНС з серійних даних
6	SCL	Серійний штифт годинника
7	WP	Пишіть PIN -код захисту
8	VCC	Штифт живлення

Ресурси CAD

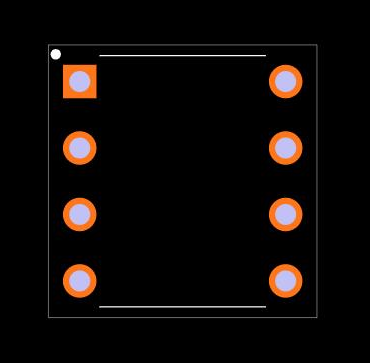

Слід

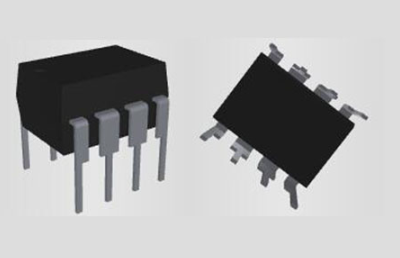

3D -візуалізація

Технічні характеристики

Мікрочіп -технологія AT24C256B-PU технічні характеристики та атрибути.

Тип	Параметр
Кріплення	Через отвір
Монтажний тип	Через отвір
Пакет / кейс	8-дріт (0,300, 7,62 мм)
Кількість шпильок	8
Пакет пристроїв постачальника	8-PDIP
Типи пам'яті	Неповнолітній
Робоча температура	-40 ° C ~ 85 ° C TA
Упаковка	Трубка
Опублікований	1997
Статус частини	Застарілий
Рівень чутливості до вологи (MSL)	1 (необмежений)
Максимальна робоча температура	85 ° C
Мінах робочої температури	-40 ° C
Напруга - постачання	1,8 В ~ 5,5 В
Частота	1 МГц
Номер базової частини	At24c256
Інтерфейс	2-провідний, i2c, серіал
Максимальна напруга живлення	5,5 В
Міні -напруга живлення	1,8 В
Розмір пам'яті	256 кб (32k x 8)
Номінальний струм постачання	3 мала
Частота годинника	1 МГц
Час доступу	550NS
Формат пам'яті	Епром
Інтерфейс пам'яті	I2c
Час циклу запису - слово, сторінка	5 мс
Щільність	256 кб
Максимальна частота	400 кГц
Досягнення SVHC	Немає SVHC
Радіаційне твердіння	Ні
Статус ROHS	ROHS3, що відповідає

Особливості

Означати	Опис
Операція напруги	Операція низької напруги та стандартної напруги: 1,8 В (VCC = 1,8 В до 5,5 В)
Організація	Внутрішньо організований як 32 768 х 8
Інтерфейс	Двопровідний серійний інтерфейс
Придушення шуму	Тригер Schmitt з відфільтрованими входами для шуму придушення
Протокол передачі даних	Протокол передачі даних двонаправлених
Сумісність швидкості	1 МГц (5,0 В, 2,7 В, 2,5 В), 400 кГц (1,8 В)
Захист запису	Напишіть PIN -код для апаратних та програмних даних захист
Режим запису сторінки	64-байт-режим запису сторінки (часткова сторінка записується дозволено)
Час запису циклу	Само-придуманий цикл запису (5 мс макс)
Надійність	Витривалість: один мільйон циклів запису
	Збереження даних: 40 років
Дотримання екології	Наявні пристрої без свинцю/галогену
Параметри пакету	8-лідерський джедек pdip, jedec soic, eiaj soic, ультра-тонкий Невеликий пакет масиву (SAP), TSSOP та DBGA2
Продаж	Форма вафель, вафля

Різноманітне використання AT24C256 EEPROM

Журнал даних

AT24C256 EEPROM часто бачить використання в системах реєстрації даних, забезпечуючи надійне зберігання, де надійність даних не може бути порушена.Завдяки нерухомої характеристики дані залишаються неушкодженими серед перебоїв потужності, що виявляються неоціненними при документуванні часового екологічного стану, таких як температура та вологість.Ви можете продумано побудувати налаштування для регулярного збору та захисту інформації про сенсор, демонструючи пристосованість та стійкість EEPROM у практичних додатках.

Аудіопристрої

У межах аудіопристроїв - включаючи цифрові аудіоплеєри та слухові апарати - AT24C256 EEPROM відіграє головну роль у збереженні специфіки та уподобань конфігурації.Його здатність підтримувати дані без електроенергії забезпечує ці гаджети, що зберігають особисті налаштування, пропонуючи безшовну взаємодію навіть після циклів потужності.Прошивка вміло налагоджувалася, підвищуючи як ефективність операцій з читання та запису, так і підтримуючи довготривала продуктивність пристрою.

Вторинні рішення для зберігання

При використанні як вторинний ресурс зберігання, AT24C256 EEPROM є практичним, компактним варіантом для пристроїв, що потребують помірного розширення пам'яті.Ця програма допомагає системам, керованим мікроконтролером, керувати некритичними даними, резервуючи первинну пам'ять для більш інтенсивних процесів.Ви можете спроектувати ці системи за допомогою уважного фокусу на моделях доступу до пам'яті, використовуючи ефективне управління зберіганням для продовження тривалості життя ресурсів пам'яті.

Аналітика даних

Залучаючи розширені аналітики даних, в основному в портативних або крайових пристроях, EEPROM AT24C256 служить допоміжним зберіганням для перехідних даних та параметрів.Його прямий інтерфейс спрощує включення в аналітичні рамки, що дозволяє проводити розгортання алгоритму Swift, що використовується для доступу до збережених коефіцієнтів або історичних записів.Ви можете спостерігати його трансформаційний вплив на підвищення ефективності обчислень, періодично розблокуючи помітні досягнення.

Додаткові потреби в пам'яті

У сценаріях, коли архітектура системи вимагає розширення пам'яті для підвищення функціональності, EEPROM AT24C256 представляє доступний проспект.Це переважно вигідно для вбудованих систем із жорсткими місцями або обмеженими бюджетами для більш цінних альтернатив.Часто можна використовувати цей EEPROM для підвищення можливостей без великих переробки, що відображає його практичну корисність у навігації проектних складностей та сприяння технологічній спритності.Ці стратегії підкреслюють видатний внесок EEPROM в еволюцію сучасної електроніки.

Еквіваленти

• 24LC512

Альтернативи

• 24C04

• 24LC1026

• 25LC040

• 24C32

Оптимальна взаємодія з AT24C256 EEPROM

Налаштування зв'язку I2C

Використання AT24C256 EEPROM в повній мірі передбачає ініціалізацію надійного каналу зв'язку I2C.Діаграми підключення виступають основними путівниками, спрямовуючи точну проводку шпильок SCK та SDA на ваш мікроконтролер.Інтеграція відповідних підтяжних резисторів підвищує надійність та стійкість цих ліній, допомагаючи уникнути проблем даних через перешкоди.Процес налаштування значень резистора відповідно до необхідності схеми може істотно підвищити цілісність сигналу, сприяючи безпечним потоком даних.

Звернення до декількох епромів

Завдання вирішення прибутку при координації численних одиниць EEPROM.Налаштуючи адресні штифти A0, A1 та A2, кожен блок отримує унікальну ідентичність, що дозволяє мікроконтролеру плавно орієнтуватися на кілька пристроїв та уникати сутичок зв'язку.Стратегічне планування налаштування адреси на етапі дизайну обладнання може полегшити майбутні розширення, зменшуючи проблеми масштабованості проекту та полегшуючи оновлення системи.

Підтримка безпеки та цілісності даних

Функція захисту запису в AT24C256 ЗАБЕЗПЕЧНА ВІДПОВІДАЛЬНА інформація щодо несанкціонованих змін.Активізація цього контролю забезпечує серйозні дані, насамперед у сценаріях, коли цілісність даних є істотним.Ініціювання цих функцій безпеки на початку проектування може полегшити потенційні ризики, посилюючи надійність системи.Крім того, додатки виявляють, що поєднання захисту обладнання з протоколами безпеки програмного забезпечення формулює надійну захист, забезпечуючи комплексну безпеку даних.

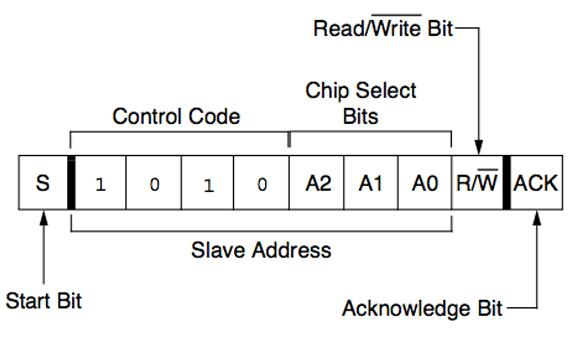

Виконання передачі даних ефективно

Точність програмування адреси регістра є ключовим для плавних операцій передачі даних, що дозволяє надійне читання та написання, мінімізуючи помилки.Розуміння рамки адреси пристрою в поєднанні з практичною практикою програмування є активним у максимізації можливостей EEPROM.Більше того, обмін інформацією або тактикою при налаштуванні цих регістрів може призвести до посиленої, згуртованої конструкції в командно-орієнтованих проектах.

Міркування дизайну ланцюга для AT24C256 EEPROM

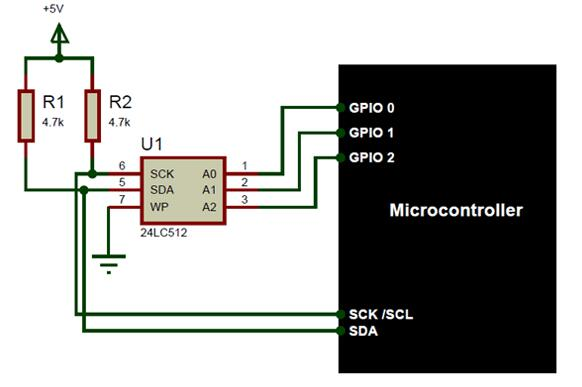

Підключіть лінії SCK та SDA AT24C256 EEPROM до відповідних штифтів мікроконтролера, обов’язково включаючи відповідні резистори.Ці резистори сприяють підтримці шинитних ліній I2C у стабільному та високому стані за замовчуванням, зменшуючи перешкоди шуму та покращуючи цілісність сигналу.У середовищах, схильних до електромагнітних перешкод, підтримка стабільного спілкування на цих лініях стає корисною для надійної передачі даних.

Адреса штифтів A0, A1 та A2 суттєво впливають на вибір окремих мікросхем EEPROM.У системах, що потребують декількох EEPROM, ці шпильки дозволяють унікальний вибір кожного мікросхеми, встановивши різні конфігурації адреси.Це полегшує безшовну інтеграцію декількох пристроїв.Уникнення помилок даних у дизайні щільних схем вимагає унікальних адрес адрес для запобігання ненавмисному доступу до неправильних мікросхем, що часто спостерігається у складних конструкціях системи.

PIN -код із захистом запису діє як запобіжний захід для EEPROM.Залучення цього PIN -коду може надійно заблокувати дані, блокуючи ненавмисні записи та захищаючи збережену інформацію.Ця функція виявляється особливо корисною в системах, де збереження цілісності даних є серйозним, оскільки непередбачувані зміни можуть призвести до значних збоїв у системі або втрати даних.Взаємодія з AT24C256 EEPROM передбачає використання адреси регістрів для адептично керування завданнями читати або записуйте по одному байті.За допомогою методичного доступу до реєстрів ви можете виконувати ефективні операції з даних.Професійна конструкція схеми підкреслює цю структуровану комунікацію, щоб забезпечити функціонування пристроїв у очікуваних параметрах, мінімізуючи потенційні помилки обробки даних.

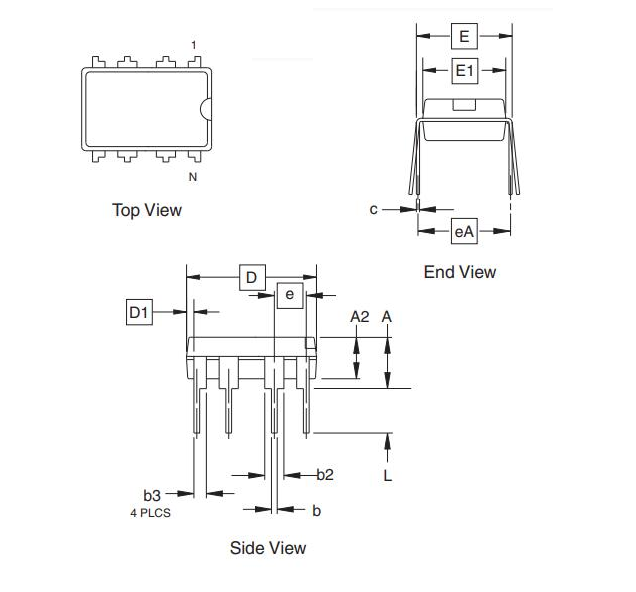

Вимір

Виробник

Технологія Microchip базується в Чандлері, штат Арізона, і відома своєю досвідом у мікроконтролері та аналогових рішень.Орієнтуючись на надання надійної продукції, компанія має на меті зменшити системні витрати та прискорити вхід на ринок.Їх широкий асортимент продукції обслуговує різні програми в усьому світі, включаючи автомобільні системи, побутову електроніку та промислові машини.Ця широка привабливість ілюструє здатність Microchip адаптувати та відповідати складним вимогам різноманітних ринків.

Технологія Microchip приділяє сильний акцент на інноваціях та забезпеченні якості, що дозволяє промисловом досягти точності та функціональності.Включивши вдосконалені заходи безпеки та варіанти підключення, рішення Microchip йдуть в ногу з постійно змінюючими вимогами сучасної технологічної інфраструктури.Присвячення компанії енергоефективним конструкціям також сприяє стійкій практиці, узгоджуючись із рухом галузі до мінімізації впливу на навколишнє середовище в електроніку.
