Блоки IO пояснюються: Функціональність та додатки

Системи пожежної сигналізації відіграють серйозну роль у захисті життя та майна, забезпечуючи швидкі та скоординовані відповіді під час надзвичайних ситуацій.Домінуючою для цієї функціональності є контролер тривоги та його допоміжні компоненти, включаючи модулі вводу/виводу, витяжні клапани диму, двері вогню та інші основні пристрої.Разом ці елементи створюють синхронізовану мережу, призначену для виявлення, сигналізації та активації заходів безпеки з точністю.У цій статті досліджено складні роботи та особливості модулів введення/виводу GST-LD-8301 та GST-LD-8303-збільшення компонентів, що підвищують надійність та адаптованість систем пожежної безпеки.Від електронної гнучкості кодування до надійних практик проводки, ми перебираємо ключові атрибути, які роблять ці модулі необхідними в сучасних стратегіях захисту від пожежі.Незалежно від того, чи оптимізуєте ви безпеку в багатоповерхівних будівлях чи промислових установах, розуміння функціональності цих модулів є першим для забезпечення цілісності та готовності системи.

Каталог

Функціональність

У разі пожежної сигналізації контролер тривоги бере ключову роль, активуючи різні зовнішні пристрої управління, пов'язані через вихідний модуль.Ця складна система складається з декількох компонентів, які працюють у тандемі, таких як випускні клапани диму, клапани подачі повітря, двері пожежних затвора, вентилятори та дзвіночки тривоги.Кожен пристрій ретельно спроектований, щоб реагувати на команди контролера, а також функціонує згуртовано під час надзвичайних ситуацій.Вихідний модуль, підключений до шинки контролера, може бути стратегічно розташований або близько до обладнання, яке він здійснює нагляд, або в межах термінальної коробки, підвищуючи як доступність, так і ефективність експлуатації.

Можливість системи для електронного кодування на місці додає шар гнучкості, що дозволяє модифікація, що відповідають конкретним інженерним потребам.Ця адаптованість стає в основному помітною в середовищах, де заходи пожежної безпеки повинні бути налаштовані відповідно до чітких структурних та експлуатаційних характеристик.Наприклад, у багатоповерхівних будівлях точна інтеграція витяжних клапанів диму та пожежних жалюзі може бути запрограмована для ефективного управління димом, тим самим захищаючи маршрути евакуації та забезпечуючи безпеку людей у ​​серйозні моменти.

Коли контролер виявляє сигнал тривоги від детектора, він негайно надсилає сигнал управління через шину до вихідного модуля, який потім активує необхідне обладнання для боротьби з вогнем.Ця послідовність ілюструє добре координований механізм реагування, який не тільки відповідає регуляторним стандартам, але й втілює найкращі практики в готовності до надзвичайних ситуацій.Взаємодія рідини між різними компонентами системи пожежної сигналізації значно зменшує ризики та підвищує безпеку всіх мешканців.

Огляд товару

Особливості

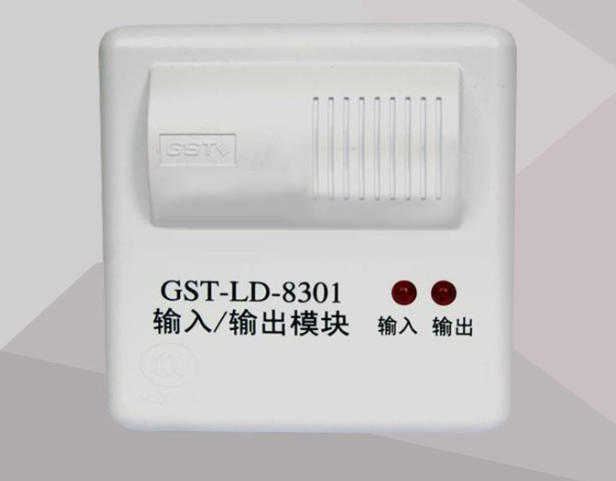

Модуль введення/виводу GST-LD-8301 служить розширеним інтерфейсом управління на основі шини, ретельно виготовленим для обладнання з подвійною дією.Сюди входять небезпечні системи, такі як двоетапні вогнезахисні двері затвора, водяні насоси та вентилятори витяжки диму.Модуль сприяє забезпеченню точного розташування дверей вогню, що дозволяє контролювати на різних рівнях - від верхньої до середньої та середньої до нижньої позиції.Його пристосованість заслуговує уваги;Він може працювати як два окремі модулі введення/виводу GST-LD-8301, що значно підвищує оперативну гнучкість у складних налаштуваннях.

У фактичних сценаріях домінуюче надійність контрольних інтерфейсів.Наприклад, у середовищах високого тиску, таких як комерційні будівлі або промислові споруди, можливість швидко та точно керувати дверима пожежної затвора може рішуче вплинути на результати безпеки.Інформація про декілька установок показує, що інтеграція таких модулів призводить до помітних поліпшень часу відповіді під час надзвичайних ситуацій, тим самим зміцнюючи загальні протоколи безпеки.

Модуль введення/виводу GST-LD-8303 може похвалитися двома безперервними кодованими адресами, що розміщує максимум 242 коди.Ця функціональність дозволяє модулю приймати команди для двох окремих дій від контролера, пропонуючи два виходи управління та два входи підтвердження.Працюючи на нормально відкритий сигнал комутатора, після активації, він передає цей сигнал до контролера через шину зв'язку, викликаючи тривоги та відображаючи адресу пристрою дії.У разі відмови модуля контролер запрограмований для генерування тривоги, а також вказує на конкретний номер модуля, забезпечуючи негайне усвідомлення будь -яких ускладнень.Наявність двох пар нормально відкритих і зазвичай закритих контактів, крім двох активних випусків, ще більше посилює можливості модуля.Більше того, він включає виявлення ліній як для введення, так і для виходу, що є динамічним для збереження експлуатаційної цілісності.

Технічні характеристики

Основні характеристики	Деталі
Робоча напруга	Напруга автобуса: автобус 24В
	Напруга живлення: DC24V
Монітор струму	Струм шини: ≤1MA
	Струм живлення: ≤6MA
Робочий струм	Струм шини: ≤4ma
	Струм живлення: ≤35mA
Дротяна система	Підключіться з контролером за допомогою неполярного сигналу два автобуси та підключіться до живлення DC24V за допомогою неполярності Два живлення автобуси.
Вихідна ємність	DC24V/1A (сума максимальної вихідної ємності Дві групи - DC24V/1A).
Режим управління виходом	Пульс, рівень (реле зазвичай відкритий/зазвичай закритий пасивний контактний вихід;Час витягування реле становить 10с, коли пульс починається).
Встановлення фабрики	Двосторонній метод відкритої лінії.
Робоче середовище	Температура: -10 ℃～+55 ℃
	Відносна вологість: ≤95% (без конденсації)
Рівень захисту оболонок	IP30
Загальні розміри	110 мм × 86 мм × 43 мм (з нижньою оболонкою).

Деталі проводки

У світі проводки для модулів, позначених як стан "нормально відкрита лінія інспекції", продуманий підхід передбачає з'єднання резистора клеми 4,7 кОм паралельно в кінці лінії входу модуля, зокрема на клеєні далеку від модуля.Це ретельне розміщення служить для стабілізації сигналу, ефективно зменшуючи перешкоди шуму.Такі заходи можуть значно підвищити надійність системи, що дозволяє їй працювати з більшою впевненістю.Для модулів, налаштованих на стан "Зазвичай закритої лінії огляду", рекомендується встановити резистор припинення 4,7 кОм на одному і тому ж терміналі.Ця установка відіграє динамічну роль у збереженні цілісності схеми, гарантуючи, що система передбачувано в різних оперативних умовах.

Оцінюючи вихідну фазу модуля, розумно з'єднати резистор клеми 4,7 кОм паралельно з діодом IN4007 послідовно.Ця конфігурація виконує дві основні функції: резистор гарантує відповідне припинення сигналу, тоді як діод діє як гарантія проти потенційної зворотної полярності, що в іншому випадку може призвести до пошкодження ланцюга.Продумана інтеграція цих компонентів демонструє нюансове розуміння динаміки схеми та необхідність захисних заходів в електронних конструкціях.

Практичний досвід у цій галузі виявляє, що ретельна увага до деталей у конфігураціях електропроводки може запобігти багатьом поширеним проблемам, включаючи деградацію сигналу та збій обладнання.Наприклад, технічні працівники часто зауважують, що невдача належного припинення ліній може призвести до нестабільної поведінки системи.Це підкреслює цінність дотримання усталених практик, яка не тільки сприяє більш плавній операції, але й сприяє довговічності обладнання.
