JRC4558 Посібник з підсилювача: функції, програми та еквівалентні компоненти

Оперативні підсилювачі (ОП-АМП)-це неперевершені герої світу електроніки, що утворюють основу незліченних схем та пристроїв.Серед багатьох наявних варіантів, JRC4558 виділяється як універсальний і надійний подвійний підсилювач, відомий своїми винятковими показниками в аудіо, обробці сигналів та за її межами.У цій статті ми досліджуємо специфікації, конфігурацію PIN -коду, функції, альтернативи та додатки JRC4558, пропонують для вас практичні уявлення.Незалежно від того, що ви розробляєте аудіо обладнання з високою точністю, будуєте точні схеми чи вивчаєте творчі електронні рішення, JRC4558 обіцяє пристосованість та надійність.Давайте розберемося з технічним дивом, що робить цей підсилювач надійним вибором у різних областях.

Каталог

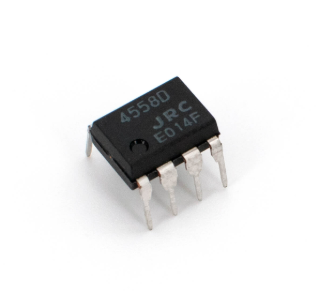

Огляд JRC4558

Історія про JRC4558 Позначає вас, оскільки він служить бажаним подвійним підсилювачем.Його привабливість полягає у суттєвому посиленні напруги та вражаючому високому вхідному опорі, який він пропонує.Ця інтегрована схема на основі аудіо- та електронних схем, що помітно представлена, ця інтегрована схема може похвалитися адаптивністю, з такими пакетами, як SOP та DIP, що посилюють свою привабливість у конструкціях ланцюгів педалей.Серед привабливих специфікацій - посилення напруги 100 дБ, привітний вхідний опір 5 мегагм та гнучкий діапазон живлення від ± 4В до 18 В.Ці атрибути в поєднанні з доступністю роблять його в основному привабливим в очах тих, хто знає.

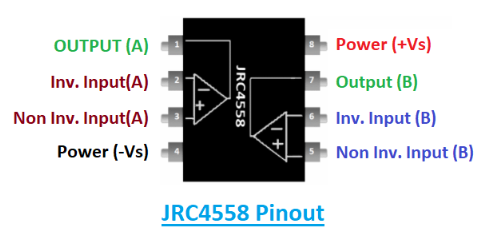

За допомогою стандартної 8-контактної установки JRC4558 витончено полегшує складні схеми.PIN 8 призначений для введення позитивного живлення.PIN 4 обслуговує негативний вхід живлення.Вихідні штифти 1 та 7 діляться між двома оперативними підсилювачами.Інвертуючі входи присвоюються штифтам 2 та 6. Неінвертовані входи знаходять свій будинок на штифті 3 та 5. Уповноважені внутрішньою компенсацією та чудовим вхідним опором, кожен оперативний підсилювач забезпечує похвальну ефективність у різноманітних ситуаціях живлення.

JRC4558 відходить від архетипу ідеального експлуатаційного підсилювача, проте його максимальний посилення напруги 100 дБ та швидкість спрямування 1,7 В/мкс влучно забезпечують голову, необхідну для більшості завдань щодо обробки аудіо та сигналів.Його вміння виробляти більш високі вихідні напруги над входом, що охоплює його додатками, що охоплюють підсилювачі, компаратори та інтегратори.Фрідріх у своїй експлуатації з сингулярним +5В джерелом живлення, обережно відкладає потребу в -5 В -аналога, що перегукується з сучасними тенденціями для спрощеної, енергоефективної конструкції.

Макет шпильки

Шпилька	Пінопласт	Опис PIN -коду
1	Вийти (a)	Вихідний штифт Op-Amp a
2	Інвертування введення (a)	Інвертуючий вхідний штифт Op-amp a
3	Неінвертуючий вхід (a)	Неінвертуючий вхідний штифт Op-amp a
4	Влада (-Вс)	Земля або негативна подача
5	Довідник	Неінвертуючий вхідний штифт оп-підсилювача B
6	Випуск	Інвертуючий вхідний штифт оп-підсилювача B
7	Потужність (+проти)	Вихідний штифт Op-Amp B
8	+Проти	Позитивний термінал постачання

Особливості та специфікації

Означати	Специфікація/деталізація
Діапазон живлення напруги	± 5 В до ± 15В
Пропускна здатність	3 МГц
Кількість оперативних підсилювачів	Два (подвійні оперативні підсилювачі в одному пакеті)
Інтегрована форма ланцюга	8-контактний ic
Діапазон робочої температури	0 ° C до 70 ° C
Швидкість	1,7 В/мкс
Посилення напруги сигналу	До 100 дб
Наявні пакети	8-контактні пакети SOP та DIP
Компенсація частоти	Не потрібно
Проблеми для засувки	Ні
Поточне споживання	Низький
Сумісність живлення	Підтримує одно- та подвійні налаштування живлення
Діапазон диференціальної напруги	Широкий асортимент з великим проживанням у звичайному режимі
Відстеження параметрів	Через задані діапазони температури
Фаза та посилення відповідності	Забезпечені між підсилювачами
Вхідні транзистори	Низький рівень шуму
Вартість	Значно економічно вигідно
Цільові програми	Портативні та акумуляторні пристрої
Сумісність PIN	Галузева стандарт;Сумісний з LM358 та MC1458
Надійність	Доведено в комерційному обладнанні та пристроях

Еквіваленти та альтернативи

•NE5532

•LM158

•LM158a

•LM358

•LM358a

•LM2904

•LM2904Q

•LM4558

•LM74

Заявки

Ампліфікація сигналу

OP-AMP JRC4558 демонструє свою гнучкість у різних середовищах, ефективно адаптуючись у автомобільних системах для посилення ампліфікації сигналу.Його надійна продуктивність зберігається навіть у складних умовах роботи транспортних засобів, забезпечуючи безшовну подорож.У системах, що посилюються наземними, підсилювач піддається, пропонуючи стабільність та послідовність, головним чином, коли шукається точність між різними компонентами.Ви можете бути знайомі з різницею подібних підсилювачів та визнати, що досягнення такої надійності часто передбачає ретельно вибору компонентів, що підходять для конкретних оперативних умов.

Портативна технологія

Інтеграція JRC4558 в портативні пристрої приносить перевагу низького споживання електроенергії, функції, яка поширює термін експлуатації акумулятора та переходить у бажання споживачів для зручності та витривалості.Це надійне поводження з сигнальними завданнями, зберігаючи енергоефективність, заробляє вдячність від вас, орієнтованих на переробку портативних технологій.Такі пристрої, як цифрові сигнальні процесори, використовують чудові можливості інтеграції OP-ASP, безперешкодно змішуючи функціональність з інноваціями.

Зразок та утримуйте ланцюги

JRC4558 знаходить свою нішу в зразках та утримуючих схемах, ключові в процесах аналого-цифрового перетворення, що підтримують сучасну комунікацію.Виняткова конструкція цього підсилювача полегшує точність та мінімальне спотворення сигналу, аспекти, які ви можете оцінити, прагнучи до точності роботи в обробці сигналів.Це гарантує, що життєвий шлях цифрового спілкування залишається непорушеним.

Системи безпеки

В межах вторгнення тривоги JRC4558 виділяється своєю чутливістю та чуйністю до змін навколишнього середовища.Ви можете цінувати компоненти, які забезпечують мінімальне обслуговування, зберігаючи свою пильність проти несанкціонованого доступу.Природа, сприятливий для наборів, заохочує легке прототипування та оптимізацію, допомагаючи вам прагнути до надійних рішень.

Аудіо та мультимедіа

У світі аудіо змішувачів та реєстраторів попит на звук високої точки зору задоволений JRC4558, який відіграє неоціненну роль у збагаченні слухового досвіду.Ви часто можете підкреслити роль підсилювача в розширенні звуку, перетворюючи слабкі звукові сигнали в чіткі результати.Його актуальність поширюється на DVD -гравців, підкреслюючи його вплив у розважальній технології, пропонуючи захоплюючий досвід прослуховування.

Функціональна схема

Крім цих конкретних застосувань, JRC4558 стверджує свою роль у генераторах, порівняльних та інструментальних схемах, що ілюструє його адаптованість.Довго тривалові таймери та мультивібратори також використовують стабільність та точність підсилювача.Ви можете знайти виконання в здатності JRC4558 пропонувати комплексні рішення в різних конструкціях схеми, що дозволяє спростити підходи до складних інтегрованих систем.

Внутрішній етап введення

На початковому етапі конфігурації введення диференціальний підсилювач з довгим хвостом (LTP) співпрацює з поточним дзеркалом, налаштуванням широко відзначається своєю вмілою підтримкою та підвищенням вірності вхідних сигналів.Ця збірка інтегрує такі компоненти, як Q1, Q1, Q3, Q4, Q5, R1, R2, R3 та C1, щоб сприяти збалансованій обробці сигналів, створюючи основу точності в електронному світі, де коливання та порушення можуть хмарувати інтерпретацію даних.

Диференціальний підсилювач пари з довгим хвостом (LTP)

Суть диференціального підсилювача LTP полягає в його конфігурації з ідеально відповідними транзисторами, Q1 та Q2.Ця синхронність активна в мінімізації шуму звичайного режиму, який часто переслідує високоточні електронні системи, зменшуючи чіткість сигналу.Зберігаючи ці транзистори однаковими, підсилювач не тільки зменшує шум, але й піднімає пропускну здатність, що завершується підвищеною продуктивністю, що відображає ваш намір.

Поточна реалізація дзеркала

Залучаючи компоненти Q3, Q4 та R1, поточне дзеркало діє як ключовий механізм для доставки постійного струму до диференціальної пари.Непохитний струм сприяє лінійності підсилювача, що сильно впливає на його експлуатаційну надійність за різноманітними сценаріями навантаження.Архітектура дзеркала суттєво впливає на встановлення надійної точки зміщення для LTP, тим самим посилюючи стабільність посилення та забезпечуючи послідовну ефективність підсилювача.

Інтеграція ємнісних елементів

Конденсатор С1 вміло вбудований у цю систему, гармонізуючи резистивними елементами R2 та R3 для адептично керування частотною характеристикою.Вибравши значення цих компонентів, згубні наслідки паразитарних ємності пом'якшуються, зменшуючи коливання, які могли б дестабілізувати підсилювач.Цей стратегічний підхід сприяє запобіганню спотворення сигналу, підтримуючи незайманий сигнал сигналу через різну частоту частот.

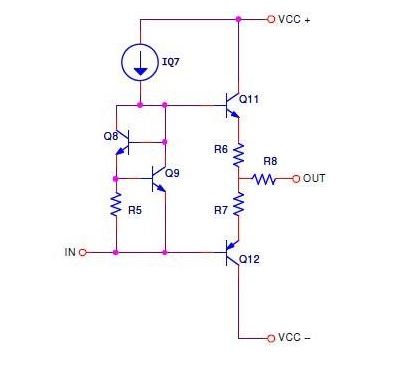

Етап виходу

У вдосконаленій конструкції вихідного етапу множник VBE виділяється своєю чудовою роллю у коригуванні струму зміщення в підсилювачі послідовника випромінювача класу AB.Цей головний елемент гарантує, що підсилювач відповідає високим поточним вимогам, завданням, яке часто впливає на інженерну вишуканість.Ви часто можете стикатися з такими проблемами, як спотворення кросовер, що виникає внаслідок змін температури або мінливості компонентів.Досвід показує, що створення точних налаштувань на етапі дизайну може значно полегшити ці виклики.

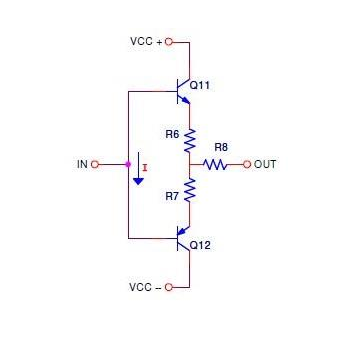

Класична модель, JRC4558, працює в межах вихідного діапазону, який, як правило, залишається на 1,5 В нижче напруги живлення.Враховуючи, що цей фактор є динамічним для підвищення загальної продуктивності.У поєднанні вихідні резистори R6, R7 та R8 надзвичайно сприяють цілісності системи.Ці компоненти не лише полегшують поточний баланс, але й сприяють теплової стабільності.Їх функція у запобіганні шкідливого прямого навантаження між транзисторами передбачає потенційну неефективність або пошкодження.

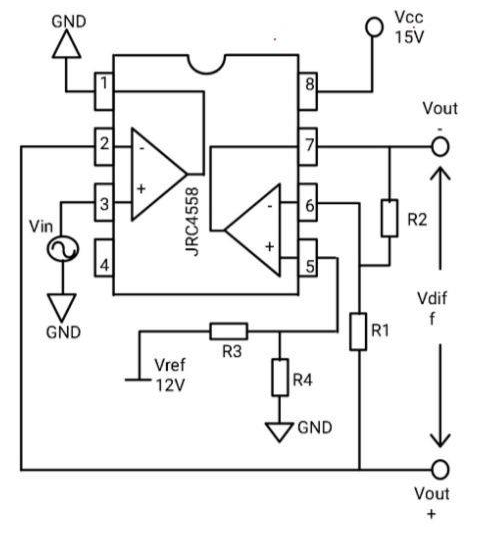

Експлуатація jrc4558 op-amp

Різноманітні можливості OP-AMP JRC4558 проявляються через його функції, такі як ампліфікація, інтеграція та диференціація.Він виявляється дуже сумісним з одноразовими системами, часто з'являючись у налаштуваннях перетворювача, та блоків ампліфікації постійного струму, поряд з іншими аналоговими схемами.Його здатність до диференціального ампліфікації виділяється, вміло перетворюючи єдиний вхід у диференціальний вихід.Ця трансформація досягається за допомогою ретельних конструкцій ланцюгів, які забезпечують чудову лінійність.

У фактичних сценаріях налаштування включає подвійні первинні підсилювачі.Один підсилювач служить буфером, виробляючи Vout+.Одночасно другий підсилювач повертає вхідний сигнал, генеруючи Vout- проти 12 В-орієнтиру.Це виробляє диференціальний вихід, VDIFF, визначається конкретними діапазоном напруги, обчисленими за допомогою заздалегідь встановлених рівнянь.Такі методології забезпечують точний контроль над вихідними сигналами, демонструючи їх корисність у точній обробці сигналів.

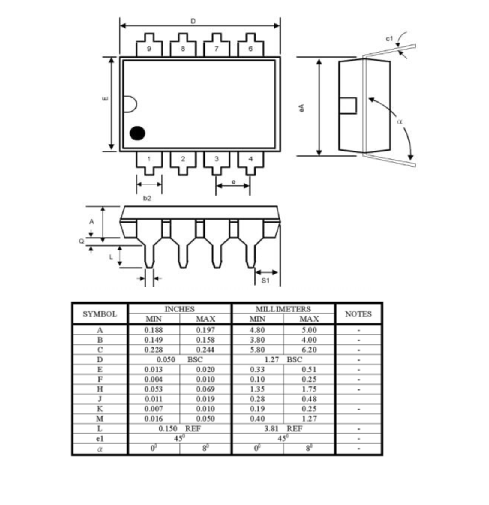

Розмірні деталі JRC4558

Висновок

Оперативний підсилювач JRC4558 виступає як наріжний камінь у світі електроніки, відзначається своєю універсальністю, надійністю та винятковими показниками в різних додатках.Від обробки аудіо до точної обробки сигналів цей подвійний підсилювач забезпечує неабияку пристосованість, що робить його довіреним вибором для вас.Його надійні характеристики, низька шумова експлуатація та доступність підкреслюють його стійку привабливість у ряді інноваційних конструкцій.Незалежно від того, чи підвищення якості звуку, забезпечення стабільного посилення сигналу чи потужності креативних електронних рішень, JRC4558 продовжує залишатися активним компонентом, що подолає розрив між простотою та витонченістю в електронних схемах.
