Посібник з порівняння LGA та BGA для розробки електронних систем

У цій статті ви дізнаєтесь про ключові відмінності між пакетами LGA (Land Grid Array) і BGA (Ball Grid Array).Ви зрозумієте, як побудований кожен пакет, як він підключається до друкованої плати та де він зазвичай використовується.Зміст також порівнює їх структуру, продуктивність, практичні переваги та недоліки.Зрештою, ви будете знати, як вибрати правильну упаковку відповідно до ваших дизайнерських потреб.

Каталог

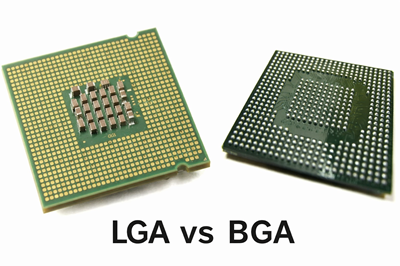

Малюнок 1. Огляд LGA проти BGA

Що таке LGA (Land Grid Array)?

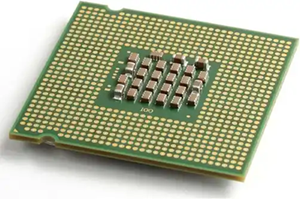

Рисунок 2. Пакет LGA

LGA (Land Grid Array) — це тип корпусу IC, у якому плоскі провідні майданчики, які називаються контактними майданчиками, розташовані в нижній частині компонента замість контактів або кульок для припою.Ці контакти контактують із підпружиненими контактами в гнізді на друкованій платі, створюючи електричне з’єднання без постійного спаювання.Ця конструкція широко використовується в процесорах і високопродуктивних процесорах, оскільки дозволяє легко встановлювати та замінювати.Сама упаковка не містить елементів пайки, тому остаточне з’єднання визначається інтерфейсом роз’єму, а не чіпом.Ця структура також спрощує візуальний огляд, оскільки контакти доступні на поверхні.

Що таке BGA (Ball Grid Array)?

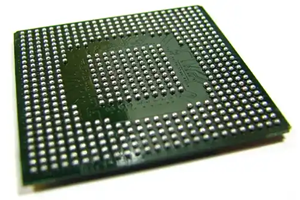

Рисунок 3. Пакет BGA

BGA (Ball Grid Array) — це пакет для поверхневого монтажу, у якому для формування електричних з’єднань використовується масив маленьких кульок припою на нижній стороні мікросхеми.Під час складання ці кульки припою плавляться в процесі оплавлення та з’єднуються безпосередньо з контактними площадками на друкованій платі, створюючи незмінні з’єднання.Цей метод упаковки забезпечує компактне розташування з великою кількістю з’єднань на невеликій площі.Пакети BGA зазвичай використовуються в електроніці з високою щільністю, такій як смартфони, графічні процесори та вбудовані системи.Кульки припою також допомагають розподіляти механічні навантаження на упаковку під час роботи.

LGA проти BGA: фізичні та структурні відмінності

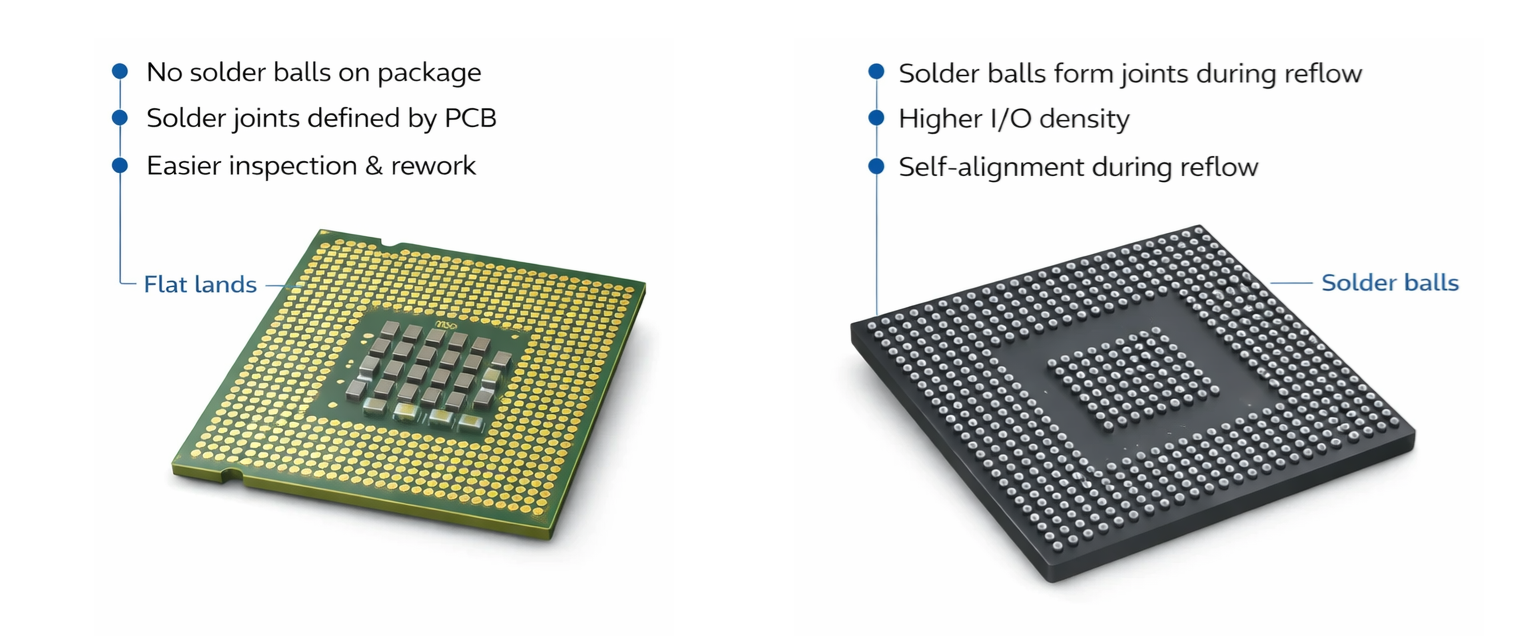

Малюнок 4. Структурне порівняння

У пакетах LGA використовуються плоскі металеві контакти, розташовані у вигляді сітки на нижній стороні чіпа, які вирівнюються з відповідними контактами в гнізді.Ці упаковки вимагають механічної системи утримання, такої як гніздо та запірний механізм, для підтримки надійного контактного тиску.Відсутність кульок припою означає, що сам чіп не приєднується безпосередньо до друкованої плати, що робить його знімним і придатним для повторного використання.Компонування визначається відкритими контактними площадками, які добре видно та доступні для огляду.Навпаки, спосіб кріплення залежить від точного вирівнювання в розетці, а не від пайки.Як видно на малюнку, плоска та однорідна поверхня панелі відрізняє LGA від інших типів пакетів.

Корпуси BGA, з іншого боку, мають ряд кульок для припою, які діють як електричні з’єднання та механічні якорі.Ці кульки припою попередньо прикріплені до упаковки та плавляться під час процесу оплавлення, утворюючи незмінні з’єднання з друкованою платою.На відміну від LGA, компоненти BGA безпосередньо встановлюються на плату без роз’єму, що робить їх незнімними без спеціального обладнання для переробки.З’єднання приховані під упаковкою, що ускладнює візуальний огляд.Сітка з кульок припою також дозволяє зменшити відстань і збільшити кількість контактів у межах однієї площі.Як показано на малюнку, рельєфні сферичні контакти чітко відрізняють структуру BGA від плоских поверхонь LGA.

LGA проти BGA: теплові та електричні характеристики

Продуктивність Аспект	LGA (Land Grid масив)	BGA (кулькова сітка масив)
Теплові Розсіювання	Теплообмін залежить від контакту розетки та ефективності радіатора;трохи менш прямий тепловий шлях	Прямий пай підключення до друкованої плати покращує теплопровідність і ефективність поширення
Теплові Опір (θJA)	Зазвичай вище через шари інтерфейсу між корпусом і друкованою платою	Нижня теплова стійкість завдяки прямому кріпленню та кращому шляху потоку тепла
Тепло Рівномірність розподілу	Може бути нерівним теплопередача в залежності від розподілу контактного тиску	Більш рівномірний розподіл тепла між паяними з'єднаннями та друкованою платою
Цілісність сигналу	Трохи довше шлях сигналу через розетку може призвести до зміни імпедансу	Коротко, прямо з'єднання зменшують втрати сигналу та покращують цілісність
Паразитарні індуктивність	Вища за рахунок розетки та контактний інтерфейс	Нижче через компактні паяні кулькові з'єднання
Електричний опір	Залежно від на контактний тиск і чистоту гніздових штифтів	Низький і стійкий завдяки постійним металургійним паям
Електропостачання Ефективність	Добре, але залежить від якості розетки та консистенції контакту	Більш ефективний завдяки низьким опорам шляхів і стабільним з'єднанням
Високочастотний Продуктивність	Може досвід незначне погіршення сигналу на дуже високих частотах	Краще підходить для РЧ і високошвидкісних конструкцій завдяки мінімальній довжині шляху сигналу
Електромагнітний Продуктивність	Трохи вище Ризик EMI через довші шляхи з’єднання	Нижчий EMI через компактне розташування та коротші електричні петлі
Надійність Під навантаженням	Виконання може змінюватися з часом через знос або забруднення контактів розетки	Висока стабільність продуктивність з часом завдяки фіксованим паяним з'єднанням

Переваги та недоліки LGA

Переваги LGA

• Дозволяє легко встановлювати та замінювати без паяння, що робить його ідеальним для оновлюваних систем.

• Спрощує перевірку та обслуговування, оскільки контакти відкриті та доступні.

• Зменшує ризик пошкодження упаковки під час транспортування, оскільки на чіпі немає крихких контактів.

• Підтримує велику кількість контактів, зберігаючи при цьому механічну надійність завдяки конструкції гнізда.

Недоліки LGA

• Потрібен сокет, що збільшує загальну вартість системи та складність плати.

• Надійність контакту залежить від постійного тиску та стану гнізда.

• Більша механічна площа порівняно з пакетами, що монтуються безпосередньо.

• Сприйнятливість до проблем з підключенням у разі забруднення або зміщення.

Переваги та недоліки BGA

Переваги BGA

• Забезпечує дуже високу щільність вводу/виводу в компактному розмірі для сучасної електроніки.

• Забезпечує міцні механічні та електричні з'єднання через паяні з'єднання.

• Покращує електричні характеристики за рахунок коротших шляхів сигналу та меншої індуктивності.

• Підтримує ефективну теплопередачу через пряме приєднання друкованої плати.

Недоліки BGA

• Важко перевірити паяні з'єднання, оскільки вони приховані під упаковкою.

• Потрібне спеціальне обладнання для процесів складання та переробки.

• Нелегко замінити після припаювання до друкованої плати.

• Важче виявити виробничі дефекти, такі як порожнечі при пайці або перемички.

Як вибрати між пакетами LGA і BGA?

1. Визначте вимоги до справності

Якщо ваш продукт потребує легкого оновлення або заміни на місці, LGA зазвичай більше підходить, оскільки він дозволяє непостійну інсталяцію.Це особливо важливо в таких системах, як настільні комп’ютери або сервери, де може знадобитися заміна компонентів.BGA, навпаки, призначений для стаціонарного монтажу і не розрахований на часту заміну.Подумайте, як часто проводитиметься технічне обслуговування або оновлення протягом життєвого циклу продукту.Вибір на основі зручності обслуговування допомагає зменшити довгострокові експлуатаційні витрати та час простою.

2. Оцініть обмеження розміру та простору

Для компактних пристроїв, таких як смартфони або вбудовані системи, BGA часто віддається перевага через його меншу площу та вищу щільність.Для LGA потрібен додатковий простір для розеток і систем механічного кріплення, що може збільшити розмір плати.У конструкціях з обмеженим простором мінімізація займаної площі корисна для загального форм-фактора продукту.BGA забезпечує більш вузьке розташування та більш ефективне використання площі друкованої плати.Цей крок гарантує, що ваш вибір упаковки відповідає обмеженням фізичного дизайну.

3. Розгляньте виробничі можливості

Ваш доступний процес складання відіграє важливу роль у виборі упаковки.BGA вимагає контрольованого паяння оплавленням і інструментів для перевірки, таких як рентгенівські системи, які можуть бути недоступні на всіх виробничих установках.З іншого боку, LGA спрощує збірку завдяки використанню розеток замість пайки.Оцініть, чи може ваша виробнича лінія підтримувати складність складання BGA.Відповідність типу упаковки виробничим можливостям дозволяє уникнути виробничих ризиків.

4. Проаналізуйте вимоги до продуктивності

Високошвидкісні та високочастотні програми часто виграють від BGA через коротші електричні шляхи та кращу цілісність сигналу.LGA все ще може підтримувати високопродуктивні програми, але це залежить від якості та дизайну сокета.Якщо ваше застосування передбачає вимогливі електричні характеристики, вибір комплекту стає важливим.Враховуйте такі фактори, як швидкість сигналу, шум і стабільність доставки електроенергії.Це забезпечує оптимальну продуктивність для конкретного випадку використання.

5. Оцініть обмеження витрат

Бюджетні міркування включають витрати як на компоненти, так і на рівні системи.LGA може збільшити вартість через розетки та механічні частини, тоді як BGA може зменшити складність плати, але збільшити витрати на виробництво.Загальна вартість повинна включати збірку, тестування та можливу переробку.Оцініть компроміс між початковими та довгостроковими витратами.Вибір правильного балансу допомагає підтримувати прибутковість і масштабованість.

6. Визначте потреби в надійності

Для додатків, які піддаються впливу вібрації, температурних циклів або жорстких умов, BGA часто забезпечує більшу механічну стабільність завдяки паяним з’єднанням.LGA покладається на механічний тиск, який може бути менш надійним за екстремальних умов.Вимоги до надійності відрізняються залежно від галузі, наприклад автомобільної чи промислової електроніки.Вибираючи упаковку, враховуйте фактори стресу навколишнього середовища.Цей крок забезпечує тривалу довговічність і надійність продукту.

Застосування пакетів LGA і BGA

Приклади компонентів LGA

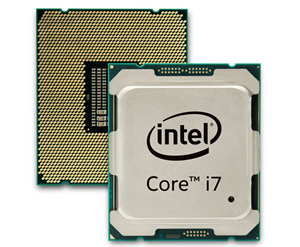

Рисунок 5. Приклади компонентів LGA

• Настільні та серверні процесори - Багато процесорів, як-от серії Intel Core та Xeon, використовують упаковку LGA для інсталяції на основі сокетів.Це дозволяє оновлювати або замінювати ЦП без пайки.Конструкція підтримує велику кількість контактів, необхідну для складних завдань обробки.Він широко використовується в персональних комп'ютерах і центрах обробки даних.

• Контролери мережевого інтерфейсу - Деякі контролери Ethernet використовують пакети LGA, щоб забезпечити модульну інтеграцію на материнських платах.Це допомагає спростити обслуговування та заміну мережевого обладнання.Пакет підтримує стабільні електричні з'єднання для високошвидкісної передачі даних.Він зазвичай зустрічається в корпоративному мережевому обладнанні.

• ІС керування живленням - Деякі пристрої керування живленням використовують LGA для надійного контакту та теплових характеристик.Плоска конструкція забезпечує послідовне з'єднання з друкованою платою або розеткою.Ці компоненти використовуються в системах регулювання напруги та розподілу електроенергії.Їхня конструкція підтримує ефективну інтеграцію на системному рівні.

• РЧ модулі - LGA використовується в деяких радіочастотних модулях, де потрібні компактні розміри та надійний контакт.Пакет підтримує обробку високочастотного сигналу зі стабільними з'єднаннями.Він часто використовується в пристроях зв'язку та бездротових системах.Структура дозволяє легко інтегрувати в модульні конструкції.

• Вбудовані процесори - Деякі вбудовані обчислювальні модулі використовують упаковку LGA для гнучкості промислових систем.Це дозволяє легше оновлювати та обслуговувати програми з тривалим терміном служби.Пакет підтримує стабільну роботу в контрольованих середовищах.Він широко використовується в системах автоматизації та управління.

Приклади компонентів BGA

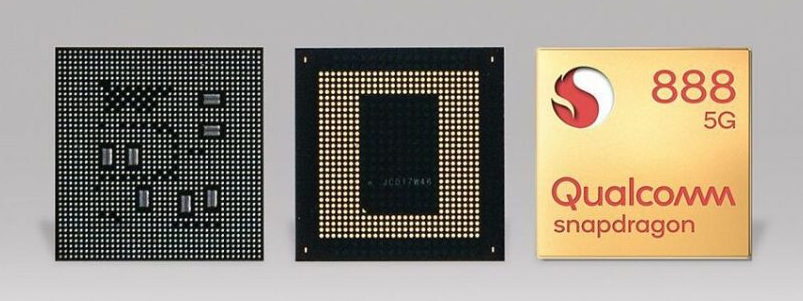

Малюнок 6. Приклади компонентів BGA

• Графічні процесори (GPU) - Графічні процесори зазвичай використовують упаковку BGA для підтримки високої щільності контактів і швидкої передачі даних.Компактний дизайн дозволяє інтегрувати його в відеокарти та ноутбуки.Паяні з’єднання покращують продуктивність і надійність під час великих навантажень.Цей пакет важливий для сучасних високопродуктивних графічних систем.

• Мобільні процесори SoC - Процесори смартфонів, наприклад серії Snapdragon, покладаються на BGA для компактного та ефективного дизайну.Пакет підтримує високий рівень інтеграції процесора, графічного процесора та функцій підключення.Це забезпечує тонкі профілі пристроїв і високу потужність обробки.Це робить його ідеальним для мобільної та портативної електроніки.

• Програмовані вентильні матриці (FPGA) - ПЛІС часто використовують пакети BGA для розміщення великої кількості з'єднань введення/виведення.Конструкція підтримує складні логічні операції та високошвидкісний зв'язок.Ці компоненти використовуються в телекомунікаціях, штучному інтелекті та системах обробки даних.Пакет забезпечує стабільну продуктивність у вимогливих програмах.

• Чіпи пам'яті (DRAM/Flash) - Багато пристроїв пам'яті використовують упаковку BGA для високої щільності стекування та ефективного компонування друкованої плати.Невелика площа дозволяє розміщувати кілька чіпів близько один до одного.Це покращує продуктивність системи та зменшує затримку.Він широко використовується в побутовій електроніці та обчислювальних системах.

• Чіпсети та контролери - Набори мікросхем материнської плати та вбудовані контролери часто використовують BGA для постійного та надійного підключення.Пакет підтримує складну функціональність у компактному просторі.Він зазвичай використовується в ноутбуках, планшетах і вбудованих системах.Конструкція забезпечує тривалу стабільність і продуктивність.

Висновок

LGA і BGA відрізняються передусім способом підключення до друкованої плати, причому LGA використовує контакти на основі гнізда, а BGA використовує паяні з’єднання.LGA забезпечує легшу заміну та перевірку, тоді як BGA забезпечує вищу щільність, кращі електричні характеристики та більшу механічну стабільність.Кожен пакет має компроміси у вартості, технологічності та надійності залежно від застосування.Вибір правильного варіанту залежить від збалансованості обслуговування, обмежень простору, потреб у продуктивності та виробничих можливостей.
