Регулятор напруги LM317K (1.2V-37V): Pinout, повна розбиття даних та ключові програми

У цій статті ми вивчимо потужний інструмент у регулюванні напруги LM317K.Цей регульований регулятор напруги призначений для доставки більше 1,5A струму навантаження, пропонуючи широкий діапазон вихідної напруги від 1,2 В до 37 В.Його адаптованість робить його необхідним компонентом для різних застосувань-від живлення систем мікроконтролерів з низькою напругою до обробки потужних ланцюгів.Здатність LM317K до тонкого налаштування напруги лише простим резистивним роздільником забезпечує більш ефективні робочі процеси під час прототипування та розвитку, зменшуючи потребу в декількох джерелах живлення.

Каталог

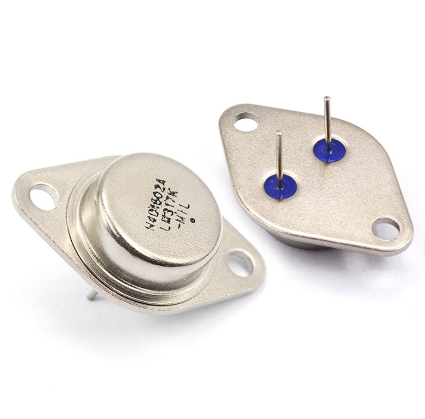

Огляд LM317K

З LM317K, універсальна монолітна інтегрована схема, пропонується в різних пакетах, таких як до-220, ISOWATT220, TO-3 та D2 PAK.Цей пристрій, розроблений для функціонування як позитивного регульованого регулятора напруги, може похвалитися можливістю доставки понад 1,5А струму навантаження з регульованою вихідною напругою між 1,2 В і 37 В.З використанням прямого резистивного подільника для встановлення вихідної напруги LM317K впорядковує процес для вас, зменшуючи залежність від численних фіксованих регуляторів.

Цей пристрій досконало в сценаріях, коли точне регулювання напруги є обов'язковим.У джерелах живлення для електронних пристроїв підтримка послідовної напруги є наріжним каменем для продуктивності та довговічності.Гнучкість LM317K дозволяє йому задовольнити широкий спектр пристроїв, позиціонуючи його як економічно ефективний та ефективний вибір для вас.Його широкий діапазон вхідної напруги та чудова ємність обробки струму забезпечують безперебійну інтеграцію в існуючі системи.Наприклад, у сценаріях зарядки акумуляторів забезпечення стабільного та регульованого виходу може значно підвищити ефективність зарядки та подовжити час роботи акумулятора.Легкість, з якою вихідна напруга може бути змінена за допомогою резистивного роздільника, підкреслює його практичну корисність, узгоджуючись з потребами різних застосувань, як простими, так і складними.

Оперативна ефективність - це торгова марка LM317K, що гарантує надійну ефективність за різних умов навантаження.Ця ефективність сприяє продовженню експлуатаційного тривалості електронних систем, тим самим зменшуючи потребу в частому ремонті та обслуговуванні.Чудовим аспектом його ефективності є механізми теплової регуляції та захисту, вбудовані в його конструкцію, захищаючи компоненти від потенційного пошкодження через перегрів та підвищення загальної стійкості та надійності системи.

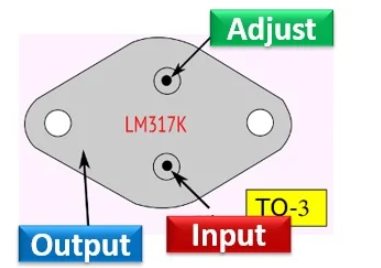

Конфігурація PIN -коду LM317K

Моделі дизайну LM317K

Електричний символ LM317K

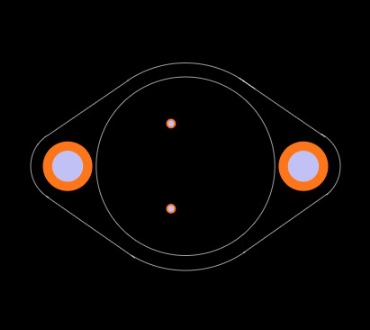

Слід LM317K

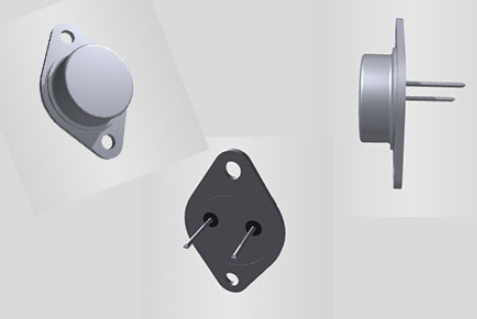

3D візуалізація LM317K

Основні атрибути LM317K

Означати	Опис
Діапазон вихідної напруги	1,2 В до 37 В
Виводний струм	Перевищує 1,5А
Регулювання лінії та навантаження	0,10%
Плаваюча операція	Підходить для додатків високої напруги
Механізми захисту	Обмеження струму, термічне відключення та безпечна експлуатація Область (SOA) контроль

Технічні характеристики

Тип	Параметр
Кріплення	Через отвір
Монтажний тип	Через отвір
Пакет / кейс	До-2014AA, до 3
Кількість шпильок	2
Вага	6.40101г
Робоча температура	0 ° C ~ 125 ° C
Упаковка	Маса
Толерантність	5%
Код JESD-609	E3
Статус частини	Застарілий
Рівень чутливості до вологи (MSL)	1 (необмежений)
Кількість закінчення	3
Код ECCN	Вуха99
Термінальна обробка	Матовий олово (sn)
Метод упаковки	Трубка
Термінальна позиція	Дно
Термінальна форма	Шпилька/кілочка
Кількість функцій	1
Номер базової частини	LM317
Кількість шпильок	2
Кількість результатів	1
Напруга - вхід (макс)	40V
Вихідна напруга	37 В
Тип виходу	Регульований
Максимальний вихідний струм	1,5А
Конфігурація виходу	Позитивний
Максимальна вихідна напруга	37 В
Кількість регуляторів	1
Мінська вхідна напруга	4,2 В
Особливості захисту	Над струмом, над температурою
PSRR	80 дБ ~ 65 дБ (120 Гц)
Референтна напруга	1,3 В
Min вихідна напруга	1,2 В
Коефіцієнт відхилення живлення (PSRR)	80 дБ
Висота	8,7 мм
Довжина	39,5 мм
Ширина	26,2 мм
Досягнення SVHC	Немає SVHC
Радіаційне твердіння	Ні
Статус ROHS	ROHS3, що відповідає
Вільно	Вільно

Діаграма оперативних принципів LM317K

Замінники LM317K

Номер деталі	Опис	Виробник
IP117AHVSMD05POWE	Регульований позитивний стандартний регулятор, 1,25 В хв, 60 В Макс, CBCC3, кераміка, SMD-05, 3 PIN	TT Електронічні резистори
M38510/11704SYXPOWER Схеми	1,2 V-37V Регульований позитивний регулятор, MBFM2	Техаські інструменти
IP117AhvigPower Circuits	1,25 V-60V регульований позитивний регулятор, MSFM3, Ізольований, до 257, 3-контакт	TT Electronics Power та Hybrid / SemeLab Limited
Om1320stmpbfpower ланцюги	Регульований позитивний стандартний регулятор, 1,2 В. хв, 37 В MAX, MSFM3, ізольований, герметичний герметичний, до-257, 3-контакт	Міжнародний випрямляч
7703405tapower Circuits	Регулятор, 1 вихід, біполярний	Infineon technologies ag
Circuits OM1321Stmpower	Регульований позитивний стандартний регулятор, 1,2 В. хв, 57 В Макс, біполярний, MSFM3, до-257, 3-контакт	OmniRel Corp
LM317AHVKR1POWER CICKITS	Регульований позитивний регулятор, MBFM2, до-3, 3-контакт	TT Electronics Power та Hybrid / SemeLab Limited
IP117HVRPower Circuits	Регульований позитивний стандартний регулятор, 1,25 В хв, 60 В MAX, MBFM2, TO-66, 2 PIN	TT Електронічні резистори
IP117HVSMD1Power Circuits	1,25 V-60V регульований позитивний регулятор, CBCC3, кераміка, SMD-1, 3 PIN	TT Electronics Power та Hybrid / SemeLab Limited

Максимальні рейтинги LM317K

Символ	Параметр	Цінність	Одиниця
Vi -o	Диференціальна напруга введення-виведення	40	V
Io	Виводний струм	Внутрішньо обмежений	-
Топлак​	Температура робочої роботи для:		° C
	LM117	Від -55 до 150
	LM217	-25 до 150
	LM317	0 до 125
Стот​	Розсіювання потужності	Внутрішньо обмежений	-
Тstg​	Температура зберігання	-65 до 150	° C

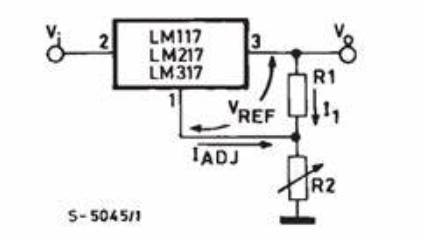

Налаштування регульованого регульованого регулятора LM317K

Розширене використання LM317K

Регулятор напруги LM317K виявляє неабияку універсальність через внутрішню опорну напругу 1,25 В, встановлену між вихідними та регулюванням клем.Ця конфігурація дозволяє постійному струму протікати через зовнішній подільник резистора, встановивши вихідну напругу (VO) як Vo = VREF (1 + R2/R1) + IADJ R2.Зокрема, пристрій мінімізує термін IADJ (максимум 100 мкА) для підтримки послідовності незалежно від навантаження та змін ліній, що часто призводить до того, що IADJ R2 є незначним.Ця внутрішня конструкція забезпечує надійність LM317K через різноманітні сценарії застосування.

Універсальність у регулюванні напруги

Ключовим атрибутом LM317K є його здатність повернути весь спокійний струм у вихідний термін.Для цього потрібен мінімальний струм навантаження, щоб запобігти підвищенню напруги, відіграючи активну роль у стабілізації систем, сприйнятливих до непередбачуваних коливань напруги.В якості плаваючого регулятора LM317K може вміло обробляти високу напругу відносно землі, за умови, що диференціал вводу-випуску залишається захищеним.Ця здатність відповідає широкому спектру високостільних додатків, переважно у світі надійних та пристосованих рішень управління енергією.

Положення струму точності

Просто розміщуючи фіксований резистор між регулюванням та вихідними клемами, LM317K може перетворитися на регулятор точності струму.Такі конфігурації є неоціненними, коли стабільна поточна доставка наполеглива, як і в зарядках акумулятора та сценарії руху світлодіодів.Для покращеного регулювання навантаження доцільно розміщує встановлений резистор R1, наближену до регулятора та заземлення R2, ​​близького до землі навантаження.Ця установка зменшує потенційні падіння напруги, тим самим покращуючи загальну точність.

Підвищення продуктивності за допомогою конденсаторів

Стратегічно додавання конденсаторів може помітно підвищити продуктивність LM317K.Вхідний обхід конденсатора 0,1 мкф.Конденсатор від клеми регулювання до землі (c_adj) 10 мкф.Ці конденсатори можуть покращити відторгнення пульсацій та стабільність напруги.Крім того, включення вихідного конденсатора (в ідеалі 1 мкф танталу або 25 мкФ алюмінієвого електролітичного) може посилити перехідну реакцію.Це робить регулятор напруги більш спритним при реагуванні на раптові зміни стану навантаження, що підтверджується практичним досвідом, що підкреслює необхідність постійного та точного регулювання напруги.

Заходи захисту

Для захисту регулятора від потенційних пошкоджень через вхідні та вихідні короткі схеми рекомендується встановити захисні діоди (як зображено на рис. 5).Ці діоди пропонують головний рівень безпеки, що збільшує довговічність та надійність LM317K в різних оперативних умовах.Такі захисні стратегії були широко прийняті в лабораторних та промислових умовах, де збої пристроїв можуть спричинити помітні оперативні перебої.

Інформація про виробника LM317K

Stmicroelectronics, видатна сутність у галузі електроніки та напівпровідницької, народилася в 1987 році від злиття напівпровідників Франції Томсона та Італії SGS Microelettronica.Компанія працює зі своєї головної штаб-квартири в План-Ле-Леатах поблизу Женеви, Швейцарія.Оскільки в Європі найвищий дохід напівпровідниковий виробник чіпів, Stmicroelectronics значно впливає на технологічний прогрес і встановлює галузеві орієнтири.Це чудове позиціонування заслужило визнання та повагу компанії в рамках глобальної технологічної спільноти.

Stmicroelectronics демонструє свій величезний глобальний охоплення через свою регіональну штаб -квартиру.Штаб -квартира глобальної та EMEA (Європа, Близький Схід та Африка) базується в Женеві, центрі стратегічних рішень та операцій, що з'єднують різні континенти.Для адміністративних питань холдингова компанія, Stmicroelectronics N.V., зареєстрована в Нідерландах.У Північній Америці, де процвітає технологічні інновації, штаб -квартира компанії знаходиться в Коппеллі, Техас.Це місцезнаходження підкреслює сильну опору компанії на інтенсивно конкурентоспроможному ринку.

Штаб-квартира Stmicroelectronics у Сінгапурі служить центром своїх операцій в Азіатсько-Тихоокеанському регіоні.Розташований на динамічному та швидко зростаючому ринку, це стратегічне місцезнаходження використовує регіональну експертизу у галузі виробництва та технологій.Крім того, для своїх операцій в Японії та Кореї компанія створила штаб -квартиру в Токіо - місто, синонімом технологічних інновацій та просування.У China, одному з найвпливовіших світових ринків технологій, Stmicroelectronics обрав Шанхай для свого регіонального штабу.Цей вибір зміцнює присутність компанії на ринку, відомий своїм величезним потенціалом та швидким технологічним прогресом.

PDF -таблиця

LM317K даних:

Циліндричні тримачі акумуляторів.pdf

Часті запитання [FAQ]

1. Що таке LM317K IC?

LM317K-це універсальний 3-кінцевий регулятор позитивної напруги.Він може забезпечити понад 1,5А регульованою вихідною напругою від 1,2 В до 37 В.Його конструкція проста, вимагає лише двох зовнішніх резисторів для встановлення вихідної напруги.Відомий за точним контролем напруги, він стає необхідним у програмах, де точність домінуюча.У різних практичних сценаріях він стабілізує живлення як побутової електроніки, так і в промисловому обладнанні.Ви можете оцінити його надійність, розглядаючи це як надійний компонент у незліченних проектах.

2. Що відрізняє LM317K від LM317T?

Серія LM317 охоплює кілька моделей, включаючи LM317K, LM317H, LM317T та LM317MP.Ці моделі діляться однаковою функціональністю.Первинна відмінність полягає в упаковці, із суфіксом "T", що вказує на тип пакету до-220.Дисперсія упаковки впливає на розсіювання тепла та здатність кріплення, пропонуючи гнучкість у дизайні.Наприклад, пакет TO-220, який часто обраний для проектів, що включають більш високу розсіювання тепла, має металеву вкладку, яка покращує теплове управління.Ви можете вибрати відповідний тип пакету на основі їх конкретних теплових вимог, що забезпечує оптимальну продуктивність у різних умовах.
